Leitungsschutzschalter B6, 2-polig, 6A

Der 2 polige SybaTrain Leitungsschutzschalter mit B-Charakteristik wird in Niederspannungsnetzen eingesetzt und schützt Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE.

• Anzahl der Pole: 2
• Bemessungsstrom: 6 A
• Auslösecharakteristik: B
• Ausschaltvermögen: 10 kA
• AC-Nennspannung: 12...440 V
• DC-Nennspannung: 12...125 V
• Frequenz: 50/60 HZ
• Zulassung: EN / IEC / UL /CSA
• Abmessungen 124 x 124 x 70 mm
• Gewicht: 0,8 kg

Leitungsschutzschalter B16, 4-polig, 16A

Der 4 polige SybaTrain Leitungsschutzschalter mit B-Charakteristik wird in Niederspannungsnetzen eingesetzt und schützt Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE.

• Anzahl der Pole: 4
• Bemessungsstrom: 16 A
• Auslösechrakteristik: B
• Ausschaltvermögen: 10 kA
• AC-Nennspannung: 12....440 V
• DC-Nennspannung: 12V
• Frequenz: 50/60 HZ
• Zulassung: EN / IEC / UL /CSA
• Abmessungen 124 x 124 x 70 mm
• Gewicht: 0,8 kg

FI-Schutzschalter 4-pol., 30mA

Der 4 polige SybaTrain FI-Schutzschalter Typ A (RCCB) bietet Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Einsatzgebiet ist der Personenschutz in Haushalts-, Gewerbe- und Industrieanwendungen.

• Nennstrom: 40 A
• Bemessungsfehlerstrom: 30 mA
• Kennlinie: A, unverzögert
• Bemessungsspannung AC: 230/400 V
• Frequenz 50/60 Hz
• Isolationsspannung: 500 V
• Polanzahl: 4 P
• Zulassungen: IEC/EN, DIN VDE, UL/CSA
• Abmessungen 124 x 124 x 70 mm
• Gewicht: 0,8 kg

Not-Aus-Taster

Der SybaTrain Not-Aus Taster sollte fester Bestandteil einer elektrischen Experimentierschaltung sein. Er dient hier im Zusammenhang mit der Experimentieranleitung lediglich der Lehre und Ausbildung. Er darf keinesfalls in die bauseits vorhandene Not-Aus Schaltung integriert werden und ist als Ausbildungsgerät zu betrachten.

• Komponente: Einzelgerät, Pilzform
• Farbe: rot / gelb
• Betriebsspannung: 12...230 V
• Strom: max. 4 A
• Betätigung: Taster, rastend
• Verriegelung: drehbar
• Kontakte: 1S / 1Ö
• Ein- Ausgänge: 4 mm Sicherheitsbuchsen
• Abmessungen: 122 x 122 x 60 mm
• Gewicht: 0,4 kg

Taster dreifach, sw-rt-sw

Der SybaTrain Drucktaster (3-fach) eignet sich für den Einsatz in Steuerschaltungen der Industrieinstallation.

• Betriebsspannung: 24...400 V AC/DC
• Schaltelemente: 3 x 1S/1Ö
• Tasterfarbe: schwarz - rot - schwarz
• Kontaktbelastung: max. 10 A
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 50 mm
• Gewicht: 0,3 kg

Taster einfach sw

Der SybaTrain Drucktaster eignet sich für den Einsatz in Steuerschaltungen der Industrieinstallation.

• Betriebsspannung: 24...400 V AC/DC
• Schaltelemente: 1S/1Ö
• Tasterfarbe: schwarz
• Kontaktbelastung: max. 10 A
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 50 mm
• Gewicht: 0,2 kg

End- / Positionsschalter 1S/1Ö

Der SybaTrain Endschalter ist ein mechanisch betätigter Druckschalter für Industriesteuerungen. Er kann auch als Positionsschalter für Zwischenstellungen eingesetzt werden.

• Kontaktspannung: 24...400 V AC/DC
• Kontaktbelastung: 6 A
• Betätigung: mechanischer Rollendruckkontakt, selbst rückstellend
• Kontakte: 1S/1Ö
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 70 mm
• Gewicht: 0,4 kg

LED Kontrollleuchte dreifach rot, gelb, grün, 24 V

Die SybaTrain Kontrollleuchteneinheit (3-fach) eignet sich zu Visualisierung von Schaltzuständen in Steuerschaltungen der Industrieinstallation.

• Betriebsspannung: 24 V AC/DC
• Leuchtmittel: 3 x LED
• Leuchtenfarben:  rot - gelb - grün
• Stromaufnahme: 3 x 20 mA
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 50 mm
• Gewicht: 0,3 kg

LED Kontrollleuchte dreifach grün, 24 V

Die SybaTrain Kontrollleuchteneinheit (3-fach) eignet sich zu Visualisierung von Schaltzuständen in Steuerschaltungen der Industrieinstallation.

• Betriebsspannung: 24 V AC/DC
• Leuchtmittel: 3 x LED
• Leuchtenfarben:   grün
• Stromaufnahme: 3 x 20 mA
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 50 mm
• Gewicht: 0,3 kg

Hauptschalter 4-polig

Der SybaTrain Hauptschalter ist ein vierpoliger Knebelschalter zum direkten Schalten von Drehstrommaschinen mit kleiner Leistung.

• Betriebsspannung: max. 600 V
• Kontaktbelastung: max.12 A
• Schaltstellungen: 0-1
• Bedienung: Drehschalter, rastend
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 100 mm
• Gewicht: 0,4 kg

Hauptschütz mit Hilfskontakt 1S/2Ö 24V

Das Syba Train Hauptschütz dient zum Schalten von leistungsstarken Verbrauchern (Motoren). Das Schütz ist als Hauptschütz vorgesehen und mit zusätzlichen Hilfskontakten bestückt. Damit lassen sich einfache Verriegelungsschaltungen ohne zusätzliche Hilfsschütze aufbauen.

Hautschütz:

• Steuerspannung: 24 V/DC
• Verbraucherleistung: 4 KW
• Kontaktbelastung: max. 9 A
• Hauptschaltelemente: 3 S
• Hilfskontakt: 1 S

Hilfsschalterblock

• Hilfskontakte: 1 S/2 Ö
• Betätigung: mechanische Kopplung zum Hauptschütz
• Kontaktbelastung: max. 6 A

Technische Daten

• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 90 mm
• Gewicht: 0,5 kg

Hilfsschütz 4S/4Ö, 24V

Das SybaTrain Hilfsschütz dient zum Schalten von Steuerelementen oder Hauptschaltgeräten. Das Schütz ist als Hilfsschütz vorgesehen und für bestimmte Anwendungen noch mit zusätzlichen Hilfskontakten bestückt.

• Steuerspannung: 24 V/DC
• Kontaktbelastung: max. 6 A
• Hilfskontakte: 4S/4Ö
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 90 mm
• Gewicht: 0,5 kg

Zeitrelais, anzugsverzögert 24....230V

Das SybaTrain Zeitrelais dient zum Aufbau spezieller zeitabhängiger Steuerschaltungen in der Industrieinstallation.

• Betriebsspannung: 24 V DC, 24 V AC, 230 V AC
• Frequenz: 50/60 Hz
• Hauptschaltelemente: 1 Wechsler
• Zeitbereich:1,5...30 s, anzugsverzögert
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 90 mm
• Gewicht: 0,3 kg

Zeitrelais, abfallverzögert 24....230V AC/DC

Das SybaTrain Zeitrelais dient zum Aufbau zeitgesteuerter Steuerschaltungen in der Industrieinstallation.

• Steuerspannung: 24 V AC/DC, 240 V AC
• Hauptschaltelemente: 2 Wechsler
• Zeitbereich: 0,05 s...100 h, abfallverzögert
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 90 mm
• Gewicht: 0,3 kg

Motorschutzschalter 0,4 - 0,63A

Der SybaTrain Motorschutzschalter ist ein aktiver Motorschutz und dient dem Schutz der Maschinen beim Experimentieren. Er ist passend zum Maschinenprogramm auszuwählen. Er ist auch für IE3-Maschinen geeignet.

• Betriebsspannung: max.690 V
• Überlastauslöser: einstellbar 0,4...0,63 A
• Kurzschlussauslöser: 9,8 A
• Schaltelement: Knebelschalter, 3-polig
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 80 mm
• Gewicht: 0,4 kg

Motorschutzschalter 0,6 - 1,0 A

Der SybaTrain Motorschutzschalter ist ein aktiver Motorschutz und dient dem Schutz der Maschinen beim experimentieren. Er ist passend zum Maschinenprogramm auszuwählen.. Er ist auch für IE3-Maschinen geeignet.

• Betriebsspannung: max.690 V
• Überlastauslöser: einstellbar 0,6...1,0 A
• Kurzschlussauslöser: 15,8 A
• Schaltelement: Knebelschalter, 3-polig
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 80 mm
• Gewicht: 0,4 kg

Motorschutzrelais 0,63 - 1A

Das SybaTrain Überlastrelais dient dem Schutz von leistungsstarken Verbrauchern (Motoren). Der Verbraucher wird vor thermischer Überlastung, vor Überstrom und Kurzschluss geschützt.

• Betriebsspannung: 400 V
• Auslösestrom: 0,63 ... 1,0 A
• Verbraucherleistung: 300 W
• Hilfskontakte: 1 S/1 Ö
• Funktionen:
  Hand/Automatik
  Reset Schaltstellungsanzeige
  Testfunktion
  Phasenausfallerkennung
  Stopp-Taste
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 90 mm
• Gewicht: 0,5 kg

Multifunktionsrelais 24-230V

Das SybaTrain Multifunktionsrelais wird für verschiedene Steuerschaltungen in der Industrieinstallation verwendet. Damit lassen sich einfache Funktionsänderungen durch einfaches Umparametrieren realisieren. Der Steuerstromkreis wird einfacher und übersichtlicher durch Einsparung von Schaltgeräten.

• Betriebsspannung: 24...230 V AC/DC
• Frequenz: 50/60 Hz
• Funktion: Zeitrelais
  ansprechverzögert
  einschaltwischend
  blinkend symmetrisch Beginn mit Pause
  additiv ansprechverzögert
  ausschaltwischend
  rückfallverzögert
  impulsformend
• Einstellbereich Zeit: 0,05 s....100 h
• Hilfskontakte: 1 Wechsler
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 124 x 124 x 90 mm
• Gewicht: 0,5 kg

Drehstrom-Asynchron Motor 0,3kW n=1400 (400V/690V)

Drehstrom-Asynchronmotor mit ausgeprägtem Kippmoment

• Wirkungsgradklasse: IE2
• Nennspannung: 690/400 V, 50 Hz
• Nennstrom: 0,7A / 0,95 A
• Nenndrehzahl: 1400 min-1
• Nennleistung: 0,37 kW
• cos phi: 0,76
• Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Elektronic Drive Data)
• Abmessungen: 340 x 200 x 250 mm (BxHxT)
• Gewicht: 7 kg

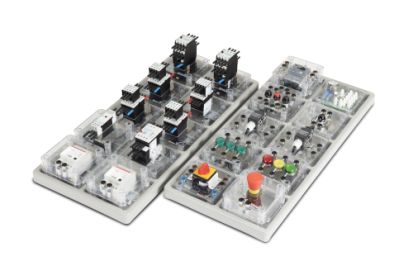

Aufbewahrung SE-Boxen, verstärkter Boden (10 Boxen) 310 x 45 x 700 mm

Aufbewahrungssystem für Experimentier-Boxen mit verstärktem Boden

• Polystyrolformschale mit 10 Fächern zur Aufbewahrung von Experimentierboxen, passend zu den Muldenschränken des Möbelprogramm.
• verstärkter Boden
• Abmessungen: 310 x 45 x 700 mm (B x H x T)

Interactive Lab Assistant: Schützschaltungen für Drehstrommotoren (B)

Spannungsversorgung 3x400 V dreiphasig

Die SybaTrain Versorgungsbox dient zur Bereitstellung der notwendigen Spannungen und die passenden Anschlusspunkte für nachfolgende Experimentierschaltungen.

• Betriebsspannung: 400 V
• Eingang: Netzleitung mit CEE-Stecker
• Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen 124 x 144 x 100 mm
• Gewicht: 0,8 kg

Spannungsversorgung - 24V Kaltgerätestecker

Die SybaTrain Spannungsversorgung 24 V dient zur Bereitstellung der notwendigen Spannungen und der passenden Anschlusspunkte für nachfolgende Experimentierschaltungen.

• Betriebsspannung: 24 V
• Eingang: Netzleitung mit Schukostecker
• Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen 124 x 124 x 70 mm
• Gewicht: 0,8 kg

Spannungs, Phasen-, Durchgangsprüfer und Drehfeldrichtungsanzeiger bis 690V

Robustes, sicheres, handliches Prüfgerät bis 690V für Spannungs-, Phasen-, Polaritäts- und Durchgangsprüfung sowie zur Drehfeldrichtungsanzeige.

• Typ PROFISAFE 690L
• Ausführung in IP 65 mit 2 LEDs und LCD Display
• Versorgung über wieder aufladbare Lithium-Batterien. (Aufladung erfolgt über ein 230 V-Spannungsnetz)
• Spannungsfestigkeit > 6kV
• VDE-GS geprüft
• Gerät der Messkategorie CAT IV
• Nennspannungsbereich 12 ... 690 V
• Eingangswiderstand 167 kΩ
• Frequenzbereich 0 ... 500 Hz
• Strom 3,4 mA
• Einschaltdauer 30 s
• Durchgangsprüfung 0 ... 1000 kΩ

Spannungsmesser

Das modulare analoge SYBA-TRAIN Voltmeter ist für einphasige Wechselspannungsmessungen geeignet. Es gehört zur Reihe von analogen Monofunktions-Instrumenten und ist für einfache Messungen in der Gebäudetechnik geeignet.

• Messbereich: 0 ... 300V, AC
• Genauigkeitsklasse: 1,5
• Verlustleistung: 1,5 W
• Messwerk: Drehspule
• Bemessungsfrequenz: 50/60 Hz
• Abmessungen 124 x 124 x 70 mm
• Gewicht: 0,8 kg

Strommesser

Das modulare analoge SYBA-TRAIN Amperemeter ist für einphasige Wechselstrommessungen geeignet. Es gehört zur Reihe von analogen Monofunktions-Instrumenten und ist für einfache Messungen in der Gebäudetechnik geeignet.

• Messbereich: 0 ...5 A, AC
• Genauigkeitsklasse: 1,5
• Verlustleistung: 0,6 W
• Messwerk: Drehspule, Schleppzeiger
• Bemessungsfrequenz: 50/60 Hz
• Abmessungen 124 x 124 x 70 mm
• Gewicht: 0,8 kg

Energiezähler dreiphasig REG

Der dreiphasige elektronische SYBA-TRAIN Energiezähler ist ein Reiheneinbaugerät, der sowohl als Abrechnungs- oder Unterzähler eingesetzt werden kann. Er ist zur dreiphasigen Direktmessung (ohne Wandler) vorgesehen. Er ist geeicht, geprüft und zugelassen gemäß MID und IEC.

• Messung: Wirkenergie
• Anzahl der Phasen: 3
• Anschlussart: 3- oder 4-Leiteranschluss möglich
• Direktanschluss:  bis 65 A
• Nennspannung: 380 - 415 V
• Frequenz: 60 Hz
• Anzeige: Digitaldisplay, mit Alarmfunktion
• Genauigkeitsklasse: B (Kl.1)
• Ein-/Ausgänge: Impulsausgang
• Abmessungen 124 x 124 x 70 mm
• Gewicht: 0,8 kg

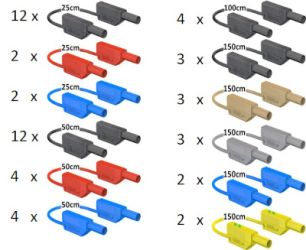

Sicherheitsmessleitungssatz 4mm (53 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen-Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 12 Sicherheitsmessleitungen 4 mm, 25 cm, schwarz
• 2 Sicherheitsmessleitungen 4 mm, 25 cm, blau
• 2 Sicherheitsmessleitungen 4 mm, 25 cm, rot
• 12 Sicherheitsmessleitungen 4 mm, 50 cm, schwarz
• 4 Sicherheitsmessleitungen 4 mm, 50 cm, blau
• 4 Sicherheitsmessleitungen 4 mm, 50 cm, rot
• 4 Sicherheitsmessleitungen 4 mm, 100 cm, schwarz
• 3 Sicherheitsmessleitungen 4 mm, 150 cm, schwarz
• 3 Sicherheitsmessleitungen 4 mm, 150 cm, braun
• 3 Sicherheitsmessleitungen 4 mm, 150 cm, Grau
• 2 Sicherheitsmessleitungen 4 mm, 150 cm, blau
• 2 Sicherheitsmessleitungen 4 mm, 150 cm, grün/gelb
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

Lochblechwechselwand für 1200mm Experimentierrahmen

Wechsel-Lochblechwand zum Einhängen in bereits vorhandene Experimentierrahmen

• Lochung 5 x 10 mm für eine schnelle und sichere Befestigung handelsüblicher Installationsmaterialien (mittels Kunststoffdübel) und der Montage der Experimentier-Boxensysteme
• Oberfläche pulverbeschichtet RAL 7047
• Maße: 1120 x 695 mm (B x H)

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, (1250 x 1970 x 700 mm)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.
