Installationsboard DALI USB Controller,

Das DALI Controller dient der Kommunikation zwischen DALI Cockpit PC Software und den Geräten am DALI Bus. Es ermöglicht die Adressierung und Konfiguration von DALI Installationen.

• Schnittstellenmodul zwischen einem DALI-Bus und der DALI Cockpit Konfigurations-Software
• bidirektionaler Datenverkehr für Einstellungen und Überwachung der Bus-Kommunikation
• Unterstützung von Standard DALI, DALI-2 und diversen erweiterten DALI-Protokollen
• galvanische Trennung zwischen USB und DALI Bus
• Versorgung über den DALI-Bus und die USB Schnittstelle
• DALI-Klemmen in doppelter Ausführung zum Durchschleifen der DALI-Busverbindung

Technische Daten:

• Schnittstellen DALI, USB Mini
• Ein-/Ausgänge:
  Netzspannung 4mm Sicherheitsbuchsen
  Kleinspannung 2mm Sicherheitsbusen
  Alle Ein- und Ausgänge werden auf Installationssteckkontakte zur praxisnahen Installation herausgeführt.
• Abmessungen 114 x 297 x 60 mm (BxHxT)
• Gewicht: 0,8 kg

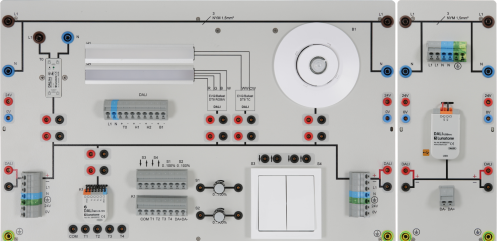

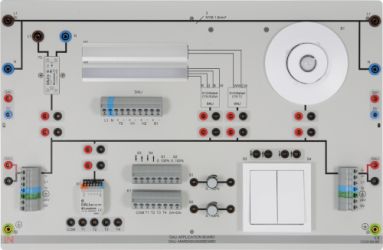

Installationsboard DALI Anwendungen

Das Board beinhaltet neben der DALI-Spannungsversorgung zusätzlich externe Taster, Poti's und DALI-Anwendungen. Die Programmierung erfolgt entweder über einen zusätzlichen USB Controller oder über ein WLAN Touch Display. Folgende Anwendungen können programmiert werden:

• Adressieren und Inbetriebnahme eines DALI Systems
• Bewegungsmeldung automatisch und halbautomatisch,
• Konstantlichtregelung,
• Szeneneinstellungen,
• Push-Funktion,
• Ein/Aus-Funktion,
• Treppenhausfunktion (Timer-Funktion),
• Erstellung von Gruppen
• Messung und Visualisierung von Temperatur, Luftqualität, Luftdruck und Luftfeuchtigkeit
• Jalousiesteuerung

Der DALI-Bus ist standardmäßig nicht in SELV ausgeführt, die DALI-Leitung muss daher netzspannungsfest sein. Der DALI-Bus verfügt über einen elektronischen reversiblen Überlast- und Kurzschlussschutz.

Ausstattung:

• DALI - Busspannungsversorgung
• DALI - Tasterschnittstelle 4-fach
• DALI - Präsenz- / Bewegungsmelder
• LED Strip weiß mit DALI - Treiber  CW-WW
• LED Strip RGBW mit DALI - Treiber DT8 RGBW
• 2 konventionelle Installationstaster
• 2 Potenziometer 0...100%, für analoge Eingangssignale

Technische Daten:

• Betriebsspannung: 120–240 V AC, 50–60 Hz,
• Hilfsspannung: 24V DC
• Schnittstellen DALI
• Ein-/Ausgänge:
  Netzspannung 4mm Sicherheitsbuchsen
  Kleinspannung 2mm Sicherheitsbusen
  Alle Ein- und Ausgänge werden auf Installationssteckkontakte zur praxisnahen Installation herausgeführt.
• Abmessungen 456 x 297 x 60 mm (BxHxT)
• Gewicht: 1,8 kg

Installationsboard DALI WLAN Controller mit Touchdisplay

DALI-2 Display 4” als kapazitiver Touchscreen mit 24-Bit Farbtiefe. Es dient als Bedien- und Programmiereinheit für bis zu 64 DALI Adressen Der Controller stellt konfigurierbare Bedienfelder zur Verfügung für zusätzliche Features wie:

• Adressieren,
• Erstellen von Gruppen und Szenen,
• Tunable White und RGB Farblichtmanagement
• Jalousiesteuerung,
• Messung und Visualisierung von Temperatur,
  Luftqualität,
  Luftdruck
  Luftfeuchtigkeit.

Technische Daten:

• Betriebsspannung: 24...56V DC
• Schnittstellen DALI, WLAN
• Ein-/Ausgänge:
  Netzspannung 4mm Sicherheitsbuchsen
  Kleinspannung 2mm Sicherheitsbusen
  Alle Ein- und Ausgänge werden auf Installationssteckkontakte zur praxisnahen Installation herausgeführt.
• Abmessungen 114 x 297 x 60mm (BxHxT)
• Gewicht: 0,8kg

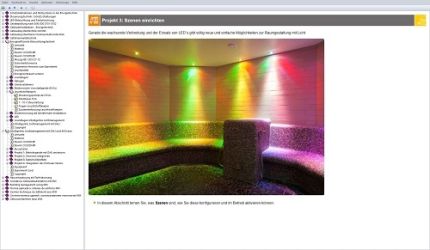

Interactive Lab Assistant: DALI - Intelligentes Beleuchtungsmanagement

Power-Multimeter

Die Bereiche elektrische Maschinen, Leistungselektronik und Antriebstechnik stellen besondere Anforderungen an Messgeräte. Neben einem hohen Überlastschutz muss die Erfassung der Messwerte unabhängig von der Kurvenform erfolgen. Das Universalmessgerät ist speziell für diese Bedürfnisse ausgelegt. Es ersetzt gleichzeitig bis zu 4 verschiedene Messgeräte– es ist Strom-/Spannungs-, Leistungs- und Phasenwinkelmesser in einem. Das grafische Display ermöglicht den Einsatz sowohl bei Schüler- als auch bei Demonstrationsexperimenten. Die im Lieferumfang enthaltene Software VI-Starter ermöglicht die Visualisierung der Messgrößen auf dem PC.

• Gleichzeitige, kurvenformunabhängige Messung von Spannung und Strom (max. 600 V, 20 A) (Messung von getakteten Spannungen)
• Berechnung von Wirk-, Schein-, Blindleistung und des Leistungsfaktors
• Messung von Gesamteffektivwert (RMS-AC+DC); Wechseleffektivwert (RMS-AC) und arithmetischem Mittelwert (AV-AC+DC)
• Unabhängige Eingänge für Strom und Spannung
• Elektrisch unzerstörbar bis 20 A/600 V
• Farb-Touch Display (5,7")
• Großanzeige oder Anzeige von bis zu 4 Messwerten
• Digitalanzeige mit Bargraph
• Galvanisch getrennte USB-Schnittstelle
• Innenwiderstand: Strompfad 10 m Ohm, Spannungspfad 10 M Ohm
• Spannungsbereiche: 30; 300; 600 V
• Strombereiche: 1; 10; 20 A
• Messgenauigkeit: 2%
• Automatische oder manuelle Messbereichswahl
• Demonstrationsmessgerät für Netzbetrieb
• Betriebsspannung: 110 - 230 V, 50/60 Hz
• Abmessungen: 297 x 228 x 85 mm (HxBxT)
• Gewicht: 2,5 kg

Mit der Software VI-Starter lassen sich alle gemessenen Größen auf dem PC darstellen. Es lassen sich bis zu 17 verschiedene Anzeigen öffnen.

• Oszilloskop Darstellung für Spannung, Strom und Leistung
• Leistungszähler zur Anzeige aufgenommener und abgegebener Leistung
• Daten-Logger für 14 verschiedene Messgrößen
• Daten Export für Daten-Logger
• Kennlinienschreiber

Netzanschluss einphasig mit Schalter, Leitungsschutzschalter, Schuko-Steckdose

Versorgungsmodul Zuleitung 230 V/50 Hz, 1,5 m für einphasige Versuchsaufbauten.

• LS-Automat: 10 A
• Hauptschalter
• Schutzkontaktsteckdose
• Verpolungskontrollleuchte
• Ausgänge: 4mm Sicherheitsbuchsen
• Maße: 297 x 114 x 80 mm, HxBxT
• Gewicht: 0,8 kg

Sicherheitsmessleitung 4mm, 25cm braun, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4mm-Steckern

• Farbe: braun
• Länge: 25 cm / 10"
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 25cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: blau
• Länge: 25 cm / 10"
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 25cm grün/gelb, 600 V, CAT III ~ 1000 V, CAT II / 32

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: grün/gelb
• Länge: 25 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 50cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: schwarz
• Länge: 50 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 2mm, 60cm, schwarz, 10A, stapelbare Stecker

Sicherheits-Messleitung 2 mm, 60 cm

• Farbe: schwarz
• Leitungs-Querschnitt: 1 mm²
• Länge: 60 cm
• Ø/Stecker-Typ: 2 mm auf 2 mm
• Temperaturbereich: -15 bis +70 °C
• Nennstrom: 10 A
• Anschluss A + B: Lamellenstecker 2mm
• Material: PVC
• Messkategorie: CAT III 1000 V
• Stecker-Besonderheiten: berührungssicher und stapelbar
• Nennspannung: 1000 V
• Kontaktmaterial: Au
• Ursprungsland: DE
• Zertifizierungen / Normen: CE, UL, ULC

Sicherheitsmessleitung 2mm, 60cm, rot, 10A, stapelbare Stecker

Sicherheits-Messleitung 2 mm, 60 cm

• Farbe: rot
• Leitungs-Querschnitt: 1 mm²
• Länge: 60 cm
• Ø/Stecker-Typ: 2 mm auf 2 mm
• Temperaturbereich: -15 bis +70 °C
• Nennstrom: 10 A
• Anschluss A + B: Lamellenstecker 2mm
• Material: PVC
• Messkategorie: CAT III 1000 V
• Stecker-Besonderheiten: berührungssicher
• Nennspannung: 1000 V
• Kontaktmaterial: Au
• Ursprungsland: DE
• Zertifizierungen / Normen: CE, UL, ULC

Sicherheitsmessleitung 2mm, 5cm, rot, 10A, stapelbare Stecker

Sicherheits-Messleitung 2 mm, 5 cm

• Farbe: rot
• Leitungs-Querschnitt: 1 mm²
• Länge: 5 cm
• Ø/Stecker-Typ: 2 mm auf 2 mm
• Temperaturbereich: -15 bis +70 °C
• Nennstrom: 10 A
• Anschluss A + B: Lamellenstecker 2mm
• Material: PVC
• Messkategorie: CAT III 1000 V
• Stecker-Besonderheiten: berührungssicher und stapelbar
• Nennspannung: 1000 V
• Kontaktmaterial: Au
• Ursprungsland: DE
• Zertifizierungen / Normen: CE, UL, ULC

Sicherheitsmessleitung 2mm, 3cm, schwarz, 10A, stapelbare Stecker

Sicherheits-Messleitung 2 mm, 3 cm

• Farbe: schwarz
• Leitungs-Querschnitt: 1 mm²
• Länge: 3 cm
• Ø/Stecker-Typ: 2 mm auf 2 mm
• Temperaturbereich: -15 bis +70 °C
• Nennstrom: 10 A
• Anschluss A + B: Lamellenstecker 2 mm
• Material: PVC
• Messkategorie: CAT III 1000 V
• Stecker-Besonderheiten: berührungssicher und stapelbar
• Nennspannung: 1000 V
• Kontaktmaterial: Au
• Ursprungsland: DE
• Zertifizierungen / Normen: CE, UL, ULC

Sicherheitsmessleitung 2mm, 5cm, blau, 10A, stapelbare Stecker

Sicherheits-Messleitung 2 mm, 5 cm

• Farbe: blau
• Leitungs-Querschnitt: 1 mm²
• Länge: 5 cm
• Ø/Stecker-Typ: 2 mm auf 2 mm
• Temperaturbereich: -15 bis +70 °C
• Nennstrom: 10 A
• Anschluss A + B: Lamellenstecker 2mm
• Material: PVC
• Messkategorie: CAT III 1000 V
• Stecker-Besonderheiten: berührungssicher und stapelbar
• Nennspannung: 1000 V
• Kontaktmaterial: Au
• Ursprungsland: DE
• Zertifizierungen / Normen: CE, UL, ULC

Sicherheitsmessleitung 2mm, 30cm, schwarz, 10A, stapelbare Stecker

Sicherheits-Messleitung 2 mm, 30 cm

• Farbe: schwarz
• Leitungs-Querschnitt: 1 mm²
• Länge: 30 cm
• Ø/Stecker-Typ: 2 mm auf 2 mm
• Temperaturbereich: -15 bis +70 °C
• Nennstrom: 10 A
• Anschluss A + B: Lamellenstecker 2mm
• Material: PVC
• Messkategorie: CAT III 1000 V
• Stecker-Besonderheiten: berührungssicher
• Nennspannung: 1000 V
• Kontaktmaterial: Au
• Ursprungsland: DE
• Zertifizierungen / Normen: CE, UL, ULC

Adapter - Sicherheitsmessleitung 4/2mm, 150cm schwarz, 600V CATII

2/4 mm Adapter-Sicherheitsmessleitung, hochflexibel, mit PVC- Isolierung.
Mit montiertem, stapelbarem Ø 2 und 4mm-Lamellenstecker mit starrer Isolierhülse

• Stapelbare Sicherheitsstecker
• Ein Ende: Sicherheits-Stecker 2mm
• Ein Ende: Sicherheits-Stecker 4mm
• Länge: 150cm
• Farbe: schwarz
• Bemessungsdaten: 600 V, CAT II, 10 A
• Leitungsquerschnitt: 0,5mm²
• Zulassung nach UL und  CE
• Konform zu IEC EN 61010-031

Sicherheitsverbindungsstecker gelb 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe gelb

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V/32 A CAT II
• Farbe gn/ge

Sicherheitsverbindungsstecker braun 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V/32 A CAT II
• Farbe braun

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe blau

Sicherheitsmessleitung 2mm, 3cm, schwarz, 10A, stapelbare Stecker

Sicherheits-Messleitung 2 mm, 3 cm

• Farbe: schwarz
• Leitungs-Querschnitt: 1 mm²
• Länge: 3 cm
• Ø/Stecker-Typ: 2 mm auf 2 mm
• Temperaturbereich: -15 bis +70 °C
• Nennstrom: 10 A
• Anschluss A + B: Lamellenstecker 2 mm
• Material: PVC
• Messkategorie: CAT III 1000 V
• Stecker-Besonderheiten: berührungssicher und stapelbar
• Nennspannung: 1000 V
• Kontaktmaterial: Au
• Ursprungsland: DE
• Zertifizierungen / Normen: CE, UL, ULC

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, 1250x1970x700mm (BHT)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5x7,5cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15kg / 33lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Schutzhülle für den mobilen Experimentierstand, 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
