ESM 6

Messübungen nach EN 50678 / VDE0701 und EN 50699 / VDE 0702

Alle elektrischen Geräte in öffentlichen und gewerblichen Bereichen unterliegen einer jährlichen Wiederholungsprüfung. Diese Wiederholungsprüfung oder Prüfungen nach Reparatur oder Änderung an elektrischen Geräten ist in Normen und Vorschriften geregelt. Nur ausgebildetes Fachpersonal darf diese Prüfungen vornehmen. Ein hohes Maß an Sachkenntnis ist hier erforderlich. Die Begriffe Schutzklasse, Schutzleiter, Isolationswiderstand u.ä. müssen genauso bekannt sein wie deren zulässige Grenzwerte. Der Umgang mit geeigneter Messtechnik erleichtert dem Anwender die Beurteilung der elektrischen Geräte. Gerätsimulatoren mit eingebautem Fehlersimulator ermöglichen die praxisrelevante Prüfung bei verschiedenen Betriebszuständen.

Produktwelten

Erarbeitung rechtlicher Grundlagen und Ablaufplänen für die Prüfung nach EN 50678 (VDE0701 - 12/2020)
Erarbeitung rechtlicher Grundlagen und Ablaufplänen für die Prüfung nach EN 50699 (VDE0702 - 09/2021)
Vermittlung der Kenntnisse über Schutzklassen I, II, III
Symbole und Dokumentation von Betriebsmitteln kennenlernen
Mess- und Prüfgeräte nach DIN VDE und DGUV V3 auswählen und anwenden
Wiederholungsprüfung nach DIN VDE und DGUV V3 planen, durchführen und protokollieren
Fehler an Geräten und Betriebsmitteln suchen und Messwerte beurteilen
Prüfschritte beurteilen und Mess- und Grenzwerte vergleichen
Instandsetzungsvorschläge erarbeiten

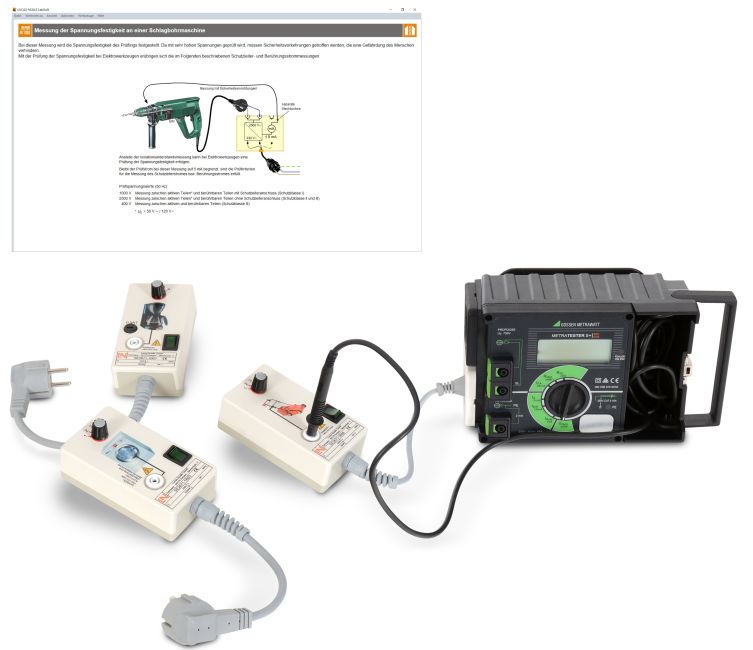

Ausstattung bestehend aus:
1		VDE Gerätesimulatoren: Messung nach VDE 0701 und VDE 0702, Fehlersimulation	SE2671-1B

Messgeräte:

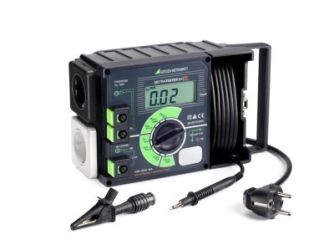

1		Prüfgerät zur Prüfung von Geräten nach DIN VDE 0701 und DIN VDE 0702	LM8553

Zubehör:
1	Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, (1250 x 1970 x 700 mm)	ST7200-4C
1	Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100	ST8010-4T
1	Schutzhülle für den mobilen Experimentierstand - 3-etagig	ST8010-9Y

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, (1250 x 1970 x 700 mm)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
Belag und Umleimer sind PVC frei
Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
Nuten zur Aufnahme von industriegenormten Halterungen
4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
Freier Platz zur Ergänzung eines Energieversorgungskanals
Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:
