Leuchtstofflampenschaltungen
- UniTrain in der Gebäudesystemtechnik
- Schutztechnik nach VDE / EN
- Gebäudetechnik
- Smart Energy Buildings
- InsTrain Gebäude-System-Trainer
- Industrielle Installationstechnik
- Fachpraxis Installationstechnik
- Boxenausstattungen

Leuchtstofflampensockel mit Starter
Der SybaTrain Leuchtstofflampensockel dient zur Aufnahme von T8 Stableuchtstofflampen. Gleichzeitig beinhaltet die Fassung den passenden Starter
- Betriebsspannung: 230 V
- Bauteil: LL-Fassung inkl. Starter
- Ein- und Ausgänge: 4mm Sicherheitsbuchsen
- Abmessungen: 124 x 124 x 60 mm
- Gewicht: 0,2 kg

Leuchtstofflampensockel ohne Starter
Der SybaTrain Leuchtstofflampensockel dient zur Aufnahme von T8 Stableuchtstofflampen.
- Betriebsspannung: 230 V
- Bauteil: LL-Fassung
- Ein- und Ausgänge: 4mm Sicherheitsbuchsen
- Abmessungen: 124 x 124 x 60 mm
- Gewicht: 0,2 kg

Vorschaltgerät 18/20 W KVG
Das SybaTrain Vorschaltgerät ist ein KVG (konventionelles Vorschaltgerät) für TC-F oder TCL Stableuchtstofflampen.
- Betriebsspannung: 230 V
- Frequenz: 50 Hz
- Leistung: 18 W
- Strom 370 mA
- Energieeffizienz: B2
- Ein- und Ausgänge: 4mm Sicherheitsbuchsen
- Abmessungen: 124 x 124 x 70 mm
- Gewicht: 0,7 kg

Vorschaltgerät 36/40 W KVG
Das SybaTrain Vorschaltgerät ist ein KVG (konventionelles Vorschaltgerät) für je zwei TC-F oder TCL Stableuchtstofflampen.
- Betriebsspannung: 230 V
- Frequenz: 50 Hz
- Leistung: 2x18 W/2x20 W
- Strom 400 mA
- Energieeffizienz: B1
- Ein- und Ausgänge: 4mm Sicherheitsbuchsen
- Abmessungen: 124 x 124 x 70 mm
- Gewicht: 0,7 kg

Kondensator 2µF/450V
Der SybaTrain Kompensationskondensator ist auf die Kompensation von konventionellen Vorschaltgeräten abgestimmt.
- Betriebsspannung: 450 V
- Kapazität: 2,0 µF
- Strom 120 mA
- Ein- und Ausgänge: 4mm Sicherheitsbuchsen
- Abmessungen: 124 x 124 x 110 mm
- Gewicht: 0,3 kg
Kondensator 5µF/450V
Der SybaTrain Kompensationskondensator ist auf die Kompensation von konventionellen Vorschaltgeräten abgestimmt.
- Betriebsspannung: 450 V
- Kapazität: 5 µF
- Strom 120 mA
- Ein- und Ausgänge: 4mm Sicherheitsbuchsen
- Abmessungen: 124 x 124 x 110 mm
- Gewicht: 0,3 kg
Satz Leuchstofflampen 18W
Der Satz Leuchtstoffröhren umfasst alle notwendigen Leuchtmittel zur Realisierung verschiedener Leuchtstofflampenschaltungen.
Technische Daten:
- Anzahl: 2 Stk.
- Energieeffizienzklasse: A
- Leistung : 18 W
- Dimmbar: Ja, nur mit dimmbaren Vorschaltgerät
- Sockel: G13
- Lichtfarbe: 2700 K - Extra Warmweiß
- Farbcode 827 - Extra Warmweiß
- Maße Länge: 590 mm
- Durchmesser: 28 mm
- Formbezeichnung: T8

Aufbewahrung SE-Boxen, verstärkter Boden (10 Boxen) 310 x 45 x 700 mm
Aufbewahrungssystem für Experimentier-Boxen mit verstärktem Boden
- Polystyrolformschale mit 10 Fächern zur Aufbewahrung von Experimentierboxen, passend zu den Muldenschränken des Möbelprogramm.
- verstärkter Boden
- Abmessungen: 310 x 45 x 700 mm (B x H x T)

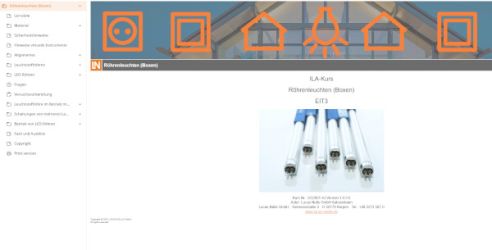

Interactive Lab Assistant: Röhrenleuchten (B)
Der Kurs "Betrieb von Röhrenleuchten" vermittelt anhand verschiedener Leuchtmittel und deren Ansteuerungen wie und mit welchem Aufwand Energie eingespart werden kann.
Diese Kenntnisse bilden die Voraussetzung für ein energieeffizientes Beleuchtungsmanagement.
Lerninhalte:
- Leuchtmittel (Neon-Leuchtstoffröhren, LED-Röhren), deren Eigenschaften und Effizienz
- Energieeinsparung durch EVG's
- Betriebsgeräte
- Richtiger Einsatz von Leuchtmitteln,
- Einbindung in Lichtmanagementsysteme
- Installationshinweise
- Dokumentation
- Kursdauer: 10h
Die multimediale Experimentiersoftware mit virtuellen Instrumenten, Anleitungen und Dokumentation der Ergebnisse zum Thema "Energieeffiziente Beleuchtung" beinhaltet:
- Interaktive Versuchsaufbauten
- Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
- Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
- Verfügbar in Deutsch, Englisch, Französisch, Spanisch, weitere Sprachen auf Anfrage
- Labsoft-Browser, Kurssoftware und Zusatzsoftware für externe Messgeräte

Spannungsversorgung 230V einphasig, Kaltgerätestecker
Die SybaTrain Spannungsversorgung 230 V dient zur Bereitstellung der notwendigen Spannungen und der passenden Anschlusspunkte für nachfolgende Experimentierschaltungen.
- Betriebsspannung: 230 V
- Eingang: Netzleitung mit Schukostecker
- Ausgänge: 4mm Sicherheitsbuchsen
- Abmessungen 124 x 124 x 70 mm
- Gewicht: 0,8 kg

Spannungs, Phasen-, Durchgangsprüfer und Drehfeldrichtungsanzeiger bis 690V
Robustes, sicheres, handliches Prüfgerät bis 690V für Spannungs-, Phasen-, Polaritäts- und Durchgangsprüfung sowie zur Drehfeldrichtungsanzeige.
- Typ PROFISAFE 690L
- Ausführung in IP 65 mit 2 LEDs und LCD Display
- Versorgung über wieder aufladbare Lithium-Batterien. (Aufladung erfolgt über ein 230 V-Spannungsnetz)
- Spannungsfestigkeit > 6kV
- VDE-GS geprüft
- Gerät der Messkategorie CAT IV
- Nennspannungsbereich 12 ... 690 V
- Eingangswiderstand 167 kΩ
- Frequenzbereich 0 ... 500 Hz
- Strom 3,4 mA
- Einschaltdauer 30 s
- Durchgangsprüfung 0 ... 1000 kΩ

TRMS Digitalmultimeter MetraHit 2+, CAT III
Das TRMS-Digitalmultimeter bietet Zuverlässigkeit und Sicherheit. Sichere Messergebnisse in der Messkategorie CAT III 600V mit einem Plus an Sicherheit für Anwender und Gerät Dank automatische Buchsensperre (ABS). Das robuste Digital-Multimeter bietet in jeder Hinsicht überzeugende Leistungsmerkmale. Es ist mit modernster Technik ausgestattet und gewährleistet hochpräzise Ergebnisse. Das ergonomische Design sorgt für ein Maximum an Bedienungsfreundlichkeit und Sicherheit. Dank Echteffektivwertmessung und breitem Funktionsspektrum ist es universell geeignet für anspruchsvolle Messaufgaben in vielen Bereichen. Das Autorange-Multimeter ist für den Einsatz in allen Bereichen der Elektrotechnik, z.B. in der Elektroinstallation, im Studium oder vor allem in der Ausbildung.
Merkmale:
- Automatische Buchsen-Sperre (ABS)
- Automatische/manuelle Messbereichswahl
- Anzeige von negativen Werten auf der Analogskala
- Auflösung:100µV, 100 mΩ, 10µA
- Echteffektivwertmessung (TRMS)
- Präzisions-Temperaturmessung
- Automatische und manuelle Messbereichswahl
- Hinterleuchtete Digitalanzeige mit zusätzlicher Analogskala
- Messwertspeicher HOLD, MIN/MAX-Wert
- Signalisierung von Überlast und defekter Sicherung
- Durchgangsprüfung
- Stromsparschaltung
- Effektivwertmessung bei verzerrten Kurvenformen
- Schutzhülle für rauen Betrieb
- Schutzart IP40
Energiezähler einphasig REG
Der einphasige elektronische SYBA-TRAIN Energiezähler ist ein Reiheneinbaugerät, der sowohl als Abrechnungs- oder Unterzähler eingesetzt werden kann. Er ist zur einphasigen Direktmessung (ohne Wandler) vorgesehen. Er ist geeicht, geprüft und zugelassen gemäß MID und IEC.
- Messung: Wirkenergie
- Anzahl der Phasen: 1
- Direktanschluss: bis 65 A
- Nennspannung: 220 - 240 V
- Frequenz: 60 Hz
- Anzeige: Digitaldisplay,mit Alarmfunktion
- Genauigkeitsklasse: B (Kl.1)
- Ein-/Ausgänge: Impulsausgang
- Abmessungen 124 x 124 x 70 mm
- Gewicht: 0,8 kg

Abzweigdose 5 x 4 Buchsen
Die SYBA-TRAIN Verteilerdose ist für den Aufbau von Installationsschaltungen geeignet. Sie verfügt über 5 verschiedene Potenziale mit je 4 Abnahmebuchsen.
- Betriebsspannung: 230 V
- Strom: max 16 A
- 4 parallel geschaltete Buchsen in schwarz
- 4 parallel geschaltete Buchsen in braun
- 4 parallel geschaltete Buchsen in grau
- 4 parallel geschaltete Buchsen in blau
- 4 parallel geschaltete Buchsen in grün/gelb
- Ein- und Ausgänge: 4mm Sicherheitsbuchsen
- Abmessungen: 124 x 124 x 50 mm
- Gewicht: 0,3 kg

Sicherheitsmessleitungssatz 4mm (32 Stück) für Instrain
Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:
- 8 x 25 cm lang, schwarz
- 7 x 50 cm lang, schwarz
- 4 x 100 cm lang, schwarz
- 1 x 25 cm lang, blau
- 4 x 50 cm lang, blau
- 3 x 100 cm lang, blau
- 2 x 50 cm lang, grün/gelb
- 2 x 100 cm lang, grün/gelb
- 1 x 50 cm lang, rot
- Leitungsquerschnitt 2,5 mm2
- Bemessungsdaten: 600V CAT II, 32A

Lochblechwechselwand für 1200mm Experimentierrahmen
Wechsel-Lochblechwand zum Einhängen in bereits vorhandene Experimentierrahmen
- Lochung 5 x 10 mm für eine schnelle und sichere Befestigung handelsüblicher Installationsmaterialien (mittels Kunststoffdübel) und der Montage der Experimentier-Boxensysteme
- Oberfläche pulverbeschichtet RAL 7047
- Maße: 1120 x 695 mm (B x H)

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, (1250 x 1970 x 700 mm)
Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.
Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.
Tischplatte + Ablageboden:
- 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
- Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
- Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
- Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
- Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
- Belag und Umleimer sind PVC frei
- Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker
Gestell:
- 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
- 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
- Nuten zur Aufnahme von industriegenormten Halterungen
- 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
- Freier Platz zur Ergänzung eines Energieversorgungskanals
- Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
- Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
- Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047
Messleitungshalter:
- Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen
PC-Fixierungswinkel:
- Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)
Eigenschaften der Anbauteile:
- Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
- jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
- Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047
Abmessungen:
- Tischplattenhöhe 760 mm
- 1250 x 1970 x 700 mm (B x H x T)
Dieser mobile Experimentierstand wird bereits montiert geliefert.
