Schützschaltungen im Drehstromkreis - Steuerspannung 230V

- UniTrain in der Gebäudesystemtechnik
- Schutztechnik nach VDE / EN
- Gebäudetechnik
- Smart Energy Buildings
- InsTrain Gebäude-System-Trainer
- Industrielle Installationstechnik
- Fachpraxis Installationstechnik
- Boxenausstattungen
- Erstellung des Stromlaufplanes
- Einstellen des Motorschutzrelais nach dem Motorleistungsschild
- Schützschaltung mit Selbsthaltung
- Schützschaltung mit Störmeldung ausgelöst durch Überlastung des angesteuerten Motors und mit gespeicherter Störmeldung
- Schützschaltung mit abfallverzögertem Zeitrelais
- Schützschaltung mit anzugsverzögertem Zeitrelais
- Impulsschützschaltung
- Wendeschützsteuerung mit Schützverriegelung
- Wendeschützsteuerung mit Schütz- und Tastverriegelung
- Begrenzungssteuerung mit mechanischem Endschalter und Drehrichtungsumkehr
- Stern-Dreieck-Schaltung
- Automatische Stern-Dreieck-Schaltung
- Automatische Stern-Dreieck-Wendeschaltung

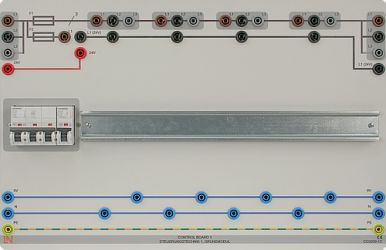

Steuerungstechnik I, Grundmodul mit Einspeisung und 2 Leitungsschutzschalter
Das Grundmodul ist eine Aufnahmeplattform zum freien Arbeiten mit Reiheneinbaugeräten. Es beinhaltet den Hauptspannungsbus, den Steuerspannungsbus und zusätzliche Verteilungspunkte.
-
Baugruppen:
1 Leitungsschutzschalter, 3-polig
1 Leitungsschutzschalter, 1-polig
2 Potentialverteiler
1 Hutschiene 330 mm - Nennspannung: 230/400V, max. 690V
- Steuerspannung: max. 230V
- Frequenz: 50/60Hz
- Strom: max.16A
- Ein- / Ausgänge: 4 mm-Sicherheitsbuchsen
- Abmessungen: 297 x 456 x 140 mm
- Gewicht: 2,0kg

Steuerungstechnik I, Gerätesatz zum Aufbau einfacher Schützschaltungen
Mit dem bestehenden Satz können einfache Schützschaltungen inkl. Schutz und Bedienelementen aufgebaut werden.
-
Baugruppen:
1 Motorschutzschalter 0,7...1,0A
1 Motorschutzschalter 1,4...2,0A
3 Tast- Rastschalter, 1S/1Ö
3 Tast- Rastschalter, 1S/1Ö, mit Meldeleuchte rot
1 Meldeleuchte 3-fach, grün
4 Hauptschütze, 4-polig
2 Hilfsschütze, 4S/4Ö
2 Hilfsschalterblöcke 2S/2Ö
2 Hilfsschalter 1S/1Ö
1 Stromstoßschalter, 1Wechsler
1 Zeitrelais, abfallverzögert, 1,5...30s
1 Zeitrelais, anzugsverzögert, 1,5...30s - Nennspannung: 230/400V, max. 690V
- Steuerspannung: 230V
- Frequenz: 50/60Hz
- Gewicht: 3,0kg

Satz 4mm Adapter für Komponenten der Steuerungstechnik (180Stk)
4 mm Sicherheitsadapter für die Bestückung handelsüblicher Komponenten der Steuerungstechnik
- 40 Gabeladapter schwarz für Hauptkontakte im Laststromkreis
- 10 Gabeladapter rot für Steuerkontakte
- 10 Gabeladapter blau für Steuerkontakte
- 60 Gabeladapter gelb für Hilfskontakte
- 10 Stiftadapter rot für Steuerkontakte
- 10 Stiftadapter blau für Steuerkontakte
- 40 Stiftadapter gelb für Hilfskontakte

Schalter- und Tastereinheit für Schützsteuerungen, 230V
Universelle Schaltereinheit mit allen notwendigen Schaltern, Tastern und Meldeleuchten zum Schalten von Kleinsteuerungen und Schützschaltungen (230V)
- 1 Not-Aus-Taster, 2 x Öffner
- 4 Taster 1S/1Ö, schwarz
- 1 Hand - Automatikschalter
- 1 Hand-Automatik-Schlüsselschalter
- 1 Meldeleuchte, rot 230V DC
- 1 Meldeleuchte, grün 230V DC
- 1 Meldeleuchte, gelb, 230V DC
- 1 Meldeleuchte, weiß, 230V DC
- Nennspannung 230V DC
- Ein-/Ausgänge auf 4 mm-Sicherheitsbuchsen
- Abmessungen: 297 x 224 x 160 mm
- Gewicht: 1,0kg
Interactive Lab Assistant: Schützschaltungen für Drehstrommotoren
Multimediale Experimentiersoftware mit Anleitungen und Dokumentation der Ergebnisse zum Thema "Schützschaltungen mit Schutzeinrichtungen für Drehstrommotore".
- Interaktive Versuchsaufbauten
- Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
- Schaltungssimulator für Test und Simulationszwecke
- Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
- Verfügbar in Deutsch, Englisch, Französisch, Spanisch, weitere Sprachen auf Anfrage
- Labsoft-Browser, Kurssoftware und Zusatzsoftware für externe Messgeräte
Lerninhalte:
- Schützschaltung mit Selbsthaltung
- Schützschaltung mit Selbsthaltung und Störmeldung
- Schützschaltung mit gespeicherter Störmeldung
- Schützschaltung mit abfallverzögertem Zeitrelais
- Schützschaltung mit anzugsverzögertem Zeitrelais
- Impulsschützschaltung
- Wendeschützsteuerung mit Schützverriegelung
- Wendeschützsteuerung mit Schütz- und Tastverriegelung
- Begrenzungssteuerung mit mechanischem Endschalter und Drehrichtungsumkehr
- Stern-Dreieck-Schaltung
- Automatische Stern-Dreieck-Schaltung
- Automatische Stern-Dreieck-Wendeschaltung
- Polumschaltung nach Dahlander
- Polumschaltung für Motor mit zwei getrennten Wicklungen

Drehstrom-Asynchron Motor 0,3kW n=1400 (400V/690V)
Drehstrom-Asynchronmotor mit ausgeprägtem Kippmoment
- Wirkungsgradklasse: IE2
- Nennspannung: 690/400 V, 50 Hz
- Nennstrom: 0,7A / 0,95 A
- Nenndrehzahl: 1400 min-1
- Nennleistung: 0,37 kW
- cos phi: 0,76
- Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Elektronic Drive Data)
- Abmessungen: 340 x 200 x 250 mm (BxHxT)
- Gewicht: 7 kg

Drehstrommotor polumschaltbar nach Dahlander 0,3kW
- Bemessungsspannung: 400 V, 50 Hz (Doppelstern)
- Bemessungsstrom: 0,8 / 1 A
- Bemessungsdrehzahl: 1410 / 2830 min-1
- Bemessungsleistung: 0,22 / 0,3 kW
- Leistungsfaktor (cos phi): 0,8 / 0,8>
- Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Electronic Drive Data)
- Abmessungen: 340 x 210 x 210 mm (BxHxT)
- Gewicht: 9 kg

Drehstrommotor polumschaltbar, 2 getrennte Wicklungen 0,3kW
- Bemessungsspannung: 400 V, 50 Hz (Doppelstern)
- Bemessungsstrom: 0,75 A / 1,1 A
- Bemessungsdrehzahl: 1440 / 2900 min-1
- Bemessungsleistung: 0,12 / 0,25 kW
- Leistungsfaktor (cos phi): 0,7 / 0,72
- Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Electronic Drive Data)
- Abmessungen: 340 x 210 x 210 mm (BxHxT)
- Gewicht: 8 kg

Wellenendabdeckung 0,3kW
Steckbare Metallblende als Berührungsschutz für drehende Maschinenwellen
- Material: Stahlblech schwarz, gekantet, seitlich geschlossen mit Lochblech und Funktionsstecker
- Maße: 115 x 90 x 30 mm (HxBxT)
- Gewicht: 0,1kg

TRMS Digitalmultimeter MetraHit 2+, CAT III
Das TRMS-Digitalmultimeter bietet Zuverlässigkeit und Sicherheit. Sichere Messergebnisse in der Messkategorie CAT III 600V mit einem Plus an Sicherheit für Anwender und Gerät Dank automatische Buchsensperre (ABS). Das robuste Digital-Multimeter bietet in jeder Hinsicht überzeugende Leistungsmerkmale. Es ist mit modernster Technik ausgestattet und gewährleistet hochpräzise Ergebnisse. Das ergonomische Design sorgt für ein Maximum an Bedienungsfreundlichkeit und Sicherheit. Dank Echteffektivwertmessung und breitem Funktionsspektrum ist es universell geeignet für anspruchsvolle Messaufgaben in vielen Bereichen. Das Autorange-Multimeter ist für den Einsatz in allen Bereichen der Elektrotechnik, z.B. in der Elektroinstallation, im Studium oder vor allem in der Ausbildung.
Merkmale:
- Automatische Buchsen-Sperre (ABS)
- Automatische/manuelle Messbereichswahl
- Anzeige von negativen Werten auf der Analogskala
- Auflösung:100µV, 100 mΩ, 10µA
- Echteffektivwertmessung (TRMS)
- Präzisions-Temperaturmessung
- Automatische und manuelle Messbereichswahl
- Hinterleuchtete Digitalanzeige mit zusätzlicher Analogskala
- Messwertspeicher HOLD, MIN/MAX-Wert
- Signalisierung von Überlast und defekter Sicherung
- Durchgangsprüfung
- Stromsparschaltung
- Effektivwertmessung bei verzerrten Kurvenformen
- Schutzhülle für rauen Betrieb
- Schutzart IP40

Drehstromversorgung für elektrische Maschinen
Netzspannungsversorgung für Wechsel- und Drehstrom. Die Netzversorgung ist speziell auf die Verwendung mit elektrischen Maschinen abgestimmt.
- Ausgänge:
- Drehstrom: L1, L2, L3, N auf Sicherheitsbuchsen 4 mm
- Schutzeinrichtungen:
- Motorschutzschalter einstellbar von 6,3...16A
- Unterspannungsauslöser
- Sicherheitsabschaltung
- Netzanschluss: 3x 230/400V, 50/60Hz über CEE-Stecker mit 1,8m Kabel
- Abmessungen: 297 x 114 x 140mm (HxBxT)
- Gewicht: 2kg

Sicherheitsmessleitungssatz 4mm (53 Stück)
Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen-Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:
- 10 Sicherheitsmessleitungen 4 mm, 25 cm, weiß
- 2 Sicherheitsmessleitungen 4 mm, 25 cm, schwarz
- 2 Sicherheitsmessleitungen 4 mm, 25 cm, blau
- 2 Sicherheitsmessleitungen 4 mm, 25 cm, rot
- 10 Sicherheitsmessleitungen 4 mm, 50 cm, weiß
- 2 Sicherheitsmessleitungen 4 mm, 50 cm, schwarz
- 2 Sicherheitsmessleitungen 4 mm, 50 cm, blau
- 2 Sicherheitsmessleitungen 4 mm, 50 cm, rot
- 8 Sicherheitsmessleitungen 4 mm, 100 cm, weiß
- 4 Sicherheitsmessleitungen 4 mm, 100 cm, schwarz
- 3 Sicherheitsmessleitungen 4 mm, 100 cm, rot
- 3 Sicherheitsmessleitungen 4 mm, 100 cm, blau
- 2 Sicherheitsmessleitungen 4 mm, 100 cm, grün/gelb
- 1 Sicherheitsmessleitungen 4 mm, 50 cm, grün/gelb
- Leitungsquerschnitt 2,5 mm2
- Bemessungsdaten: 600V CAT II, 32A

Steuerungstechnik III, Ergänzungsmodul zweireihig zum freien Schaltungsaufbau
Das Ergänzungsmodul ist eine Aufnahmeplattform zum freien Arbeiten mit Reiheneinbaugeräten. Gleichzeitig kann es auch als Aufbewahrung für die Bauelemente genutzt werden.
-
Baugruppen: 2 Hutschienen 440mm
-
Abmessungen: 297 x 456 x 140mm
-
Gewicht: 2,0kg

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, (1250 x 1970 x 700 mm)
Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.
Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.
Tischplatte + Ablageboden:
- 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
- Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
- Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
- Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
- Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
- Belag und Umleimer sind PVC frei
- Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker
Gestell:
- 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
- 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
- Nuten zur Aufnahme von industriegenormten Halterungen
- 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
- Freier Platz zur Ergänzung eines Energieversorgungskanals
- Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
- Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
- Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047
Messleitungshalter:
- Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen
PC-Fixierungswinkel:
- Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)
Eigenschaften der Anbauteile:
- Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
- jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
- Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047
Abmessungen:
- Tischplattenhöhe 760 mm
- 1250 x 1970 x 700 mm (B x H x T)
Dieser mobile Experimentierstand wird bereits montiert geliefert.

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100
Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.
- Faltarm mit 2-teiligem Gelenk
- Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
- VESA Befestigung 7,5 x 7,5 cm
- inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
- 2 Kabelspangen zur Kabelführung am Haltearm
- Belastbar bis 15 kg / 33 lbs
- Der TFT Monitor kann parallel zur Tischkante gedreht werden
- Abstand von 105 bis 480 mm stufenlos verstellbar
Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie
Set bestehend aus:
- 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
- 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
- 12 Kabelbinder
- 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
- inkl. Montageanleitung

Schutzhülle für den mobilen Experimentierstand - 3-etagig
Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)
- Schutz der Geräte vor Staub und Feuchtigkeit
- Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
- Farbe: Dunkelgrau matt mit Siebdruck
- Material: Polyamidgewebe mit PU-Beschichtung
- Hochreißfest, imprägniert, abwaschbar, wasserdicht


Modul EST 2.1 gehört zum EST 2 Schütz- und Anlagenschaltungen (230/400V) Paket
- Gebäudesystemtechnik
- Industrielle Installationstechnik
- EST 1/2 Schaltungen im Drehstromkreis 230V
- EST 2 Schütz- und Anlagenschaltungen (230/400V)
- EST 2.1 Schützschaltungen im Drehstromkreis - Steuerspannung 230V
- Gebäudesystemtechnik | Industrielle Installationstechnik | EST 1/2 Schaltungen im Drehstromkreis 230V | EST 2 Schütz- und Anlagenschaltungen (230/400V) | EST 2.1 Schützschaltungen im Drehstromkreis - Steuerspannung 230V |
