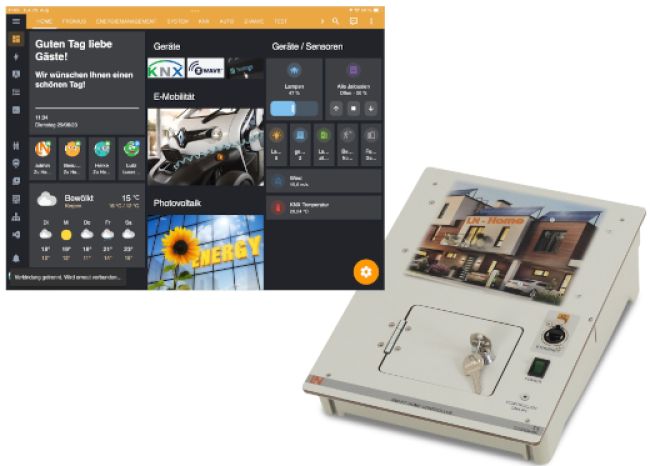

Smart Home Controller

Der Smart Home Controller ist die Basis für ein Smart Home System. Er vernetzt, steuert und regelt alle möglichen Geräte zentral. Die Einrichtung des Netzwerkes und die Vernetzung und Programmierung der Geräte, erfolgt über eine browser-basierte Benutzeroberfläche.
Dieser Smart Home Controller steht stellvertretend für alle im Markt üblichen Smart Home Zentralen und ermöglicht somit, das komplette Know-How ein Gebäude energieeffizienter, komfortabler und sicherer und damit "smart" zu machen, zu vermitteln und zu erlernen.
Der Controller ist mir Wifi und Bluetooth ausgestattet und verfügt über 4 USB - Ports. Über diese kann der Controller mit diversen Schnittstellen erweitert werden wie z.B. Zigbee, Matter etc. Durch Erweiterungen mit unterschiedlichen Schnittstellen ist die Kommunikationen zu vielen weiteren Smart Home Systemen möglich. Damit sind dem individuellen Aufbau eines Smart Home Netzwerkes keine Grenzen gesetzt.

Der Smart Home Controller kann sowohl zur Grundlagenschulung als auch in großen Projekten, wie z.B. Energiemanagement mit Photovoltaik und Wallbox, genutzt werden.

Standardmäßig verfügt der Smart Home Controller über folgende Schnittstellen:

• Z-Wave
• Zigbee
• KNX IP
• Modbus TCP IP
• Bluetooth 5.0
• WiFi

Parametrierbare Anwendungen:

• Vernetzung und Parametrierung der Geräte
• Automatisierungen
• Szenen
• Benutzerverwaltung
• Energiemanagement
• Visualisierung aller Zustände: Batteriestand, Schalten, Dimmen, Beschattung, Temperatur, Helligkeit etc.
• Datenverwaltung
• Erstellung eigener Dashboards
• Tracking
• Wetter

Beispiele Vernetzungsmöglichkeiten:

• Z-Wave
• Zigbee
• Matter
• KNX
• Modbus
• Philips
• Panasonic
• Homatic
• ESP Home
• und viele mehr

Nachladbare Ergänzungen:

• Node Red
• MQTT
• Grafana
• InfluxDB
• SSH
• und viele mehr

Technische Daten:

• Betriebsspannung: 85....240VAC, 50/60Hz
• CPU: Broadcom BCM2711 mit Quad-Core Cortex-A72 (ARM v8), 64 Bit, 1,5 GHz
• RAM: 4GB LPDDR4 SDRAM
• Video: H.265 (4kp60 decode), H.264 (1080p60 decode, 1080p30 encode), OpenGL ES 1.1, 2.0, 3.0
• WLAN: IEEE 802.11.b/g/n/ac (2,4 und 5 GHz)
• Bluetooth 5.0
• USB: USB 2.0 und 3.0 (je 2 Ports)
• LAN: Gigabit Ethernet RJ45 Port
• HDMI: 2 x Micro-HDMI
• Sonstiges: DSI Display Port, CSI Camera Port, 4-poliger Stereo Audio und Composite Video
• Stromversorgung: 5V/3A über USB-C oder GPIO
• Abmessungen: 224x293x60 mm (
• Gewicht: 1,0 kg

Interactive Lab Assistant: Smart Building - Grundlagen

Multimediale Experimentiersoftware mit  Anleitungen und Dokumentation der Ergebnisse zum Thema "Smart Building - Grundlagen".

• Interaktive Versuchsaufbauten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Verfügbar in Deutsch, Englisch, Französisch, Spanisch, weitere Sprachen auf Anfrage
• Labsoft-Browser, Kurssoftware und Zusatzsoftware für externe Messgeräte

Inhalte:

• Vernetzung und Parametrierung verschiedener Komponenten
• Automatisierungen im Gebäude
• Szenen und Regeln
• Benutzerverwaltung
• Energie- und Lastmanagement
• Visualisierung aller Zustände: Batteriestand, Schalten, Dimmen, Beschattung, Temperatur, Helligkeit etc.
• Datenverwaltung
• Erstellung eigener Dashboards
• WEB Datennutzung wie z.B: Tracking, Wetterdaten
• Kursdauer: ca. 25h

Netzanschluss einphasig mit Schalter, Leitungsschutzschalter, Schuko-Steckdose

Versorgungsmodul Zuleitung 230 V/50 Hz, 1,5 m für einphasige Versuchsaufbauten.

• LS-Automat: 10 A
• Hauptschalter
• Schutzkontaktsteckdose
• Verpolungskontrollleuchte
• Ausgänge: 4mm Sicherheitsbuchsen
• Maße: 297 x 114 x 80 mm, HxBxT
• Gewicht: 0,8 kg

WLAN Access Point mit integriertem Router, Ethernet-Switch und DSL-Modem

Der Router mit integriertem VDSL/ADSL2+ - Modem und WLAN Access Point ist eine aktive Komponente zur Anbindung eines lokalen kabelgebundenen oder WLAN-Netzwerkes an den ADSL-Zugangsdienst.

Leistungsmerkmale:

• Schnelles Internet dank VDSL- und ADSL2+-Modem
• Routerbetrieb auch mit Kabelmodem oder UMTS-Stick
• Neueste WLAN N-Technologie für Übertragungen von bis zu 450 MBit/s und deutlich größere WLAN-Reichweite
• WLAN N für 2,4-GHz- oder 5-GHz-Einsatz
• Mediaserver für Musik, Bilder und Filme im Netzwerk
• 2 USB-Anschlüsse für Drucker und Speicher im Netzwerk
• Ab Werk sicher dank aktivierter WPA2-Verschlüsselung
• Integriert iPhone und Android-Smartphones über WLAN in das Heimnetz und ermöglicht Internettelefonie
• Einfaches Einrichten über Browseroberfläche


Messleitungs- und Brückensteckersatz 2/4mm für Smart Home

Satz Sicherheitsmessleitungen und Brückensteckern mit stapelbaren 2- und 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

Leitungen 4 mm:

• 5x 25 cm lang, braun, 4 mm
• 3 x 25 cm lang, blau, 4 mm
• 4 x 25 cm lang, schwarz, 4 mm
• 1x 50 cm lang, braun, 4 mm
• 1 x 50 cm lang, blau, 4 mm
• 1 x 50 cm lang, grün/gelb, 4 mm

Leitungen 2 mm:

• 4 x 30 cm lang, schwarz, 2 mm
• 4 x 3 cm lang, schwarz, 2 mm

Brückenstecker:

• 3 x schwarz, 4/19 mm
• 4 x blau, 4/19 mm
• 4 x braun, 4/19 mm
• 4 x grün/gelb, 4/19 mm

Technische Daten

• Leitungsquerschnitt für 4mm- Leitungen 2,5 mm²
• Leitungsquerschnitt für 2mm- Leitungen 0,5 mm²
• Bemessungsdaten für 4mm-Leitungen: 600V CAT II, 32A
• Bemessungsdaten für 2mm-Leitungen: 600V CAT II, 10A

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, 1250x1970x700mm (BHT)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5x7,5cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15kg / 33lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Schutzhülle für den mobilen Experimentierstand, 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
