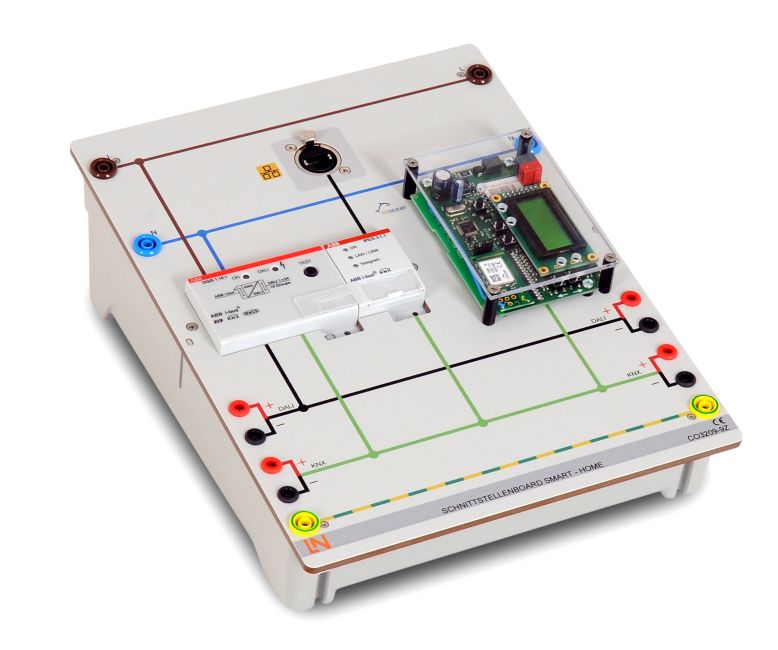

KNX-IP-Gateway, IP Schnittstelle

Die IP-Schnittstelle gehört zu einer Reihe Gateways oder Schnittstellen, die benötigt werden, um eine vollständige Gebäudeautomation oder Smart Home mit unterschiedlichen Systemen aufzubauen. Sie dient als Schnittstelle in KNX-Installationen und IP-Netzwerken.

Diese Schnittstelle wird benötigt, wenn Daten aus dem KNX - System mit anderen Geräten (z.B. Smartphone, PC, Tablet etc. ) ausgetauscht werden sollen. Damit können die Daten ausgelesen, analysiert und visualisiert. werden.

Funktionen:

• bildet die Schnittstelle zwischen KNX Installationen und IP Netzwerken und arbeitet nach der KNXnet/IP Spezifikation (Tunneling).
• Mit der ETS können KNX Geräte über LAN programmiert werden.
• Für weitere Clients (z.B. Visualisierungen) stehen 5 Tunneling Server zur Verfügung.
• Die IP Adresse der IPS/S kann fest eingestellt oder von einem DHCP Server empfangen werden.
• Die Spannungsversorgung erfolgt über 12..30 V DC oder alternativ über PoE nach IEEE 802.3af Class 1.

Technische Daten:

• Spannungsversorgung 12 ... 30 V DC
• Anzeigeelemente:
  • LED grün: Betriebsbereitschaft
  • LED gelb: LAN/LINK
  • LED gelb: KNX-Telegramm
• Anschluss:
  • LAN: RJ45 Buchse
  • KNX: Schraubenlose Busanschlussklemme
• Ein- / Ausgänge: 2 / 4 mm - Sicherheitsbuchsen
• Abmessung: 294 x 114 x 60 mm
• Gewicht: 0,8 kg

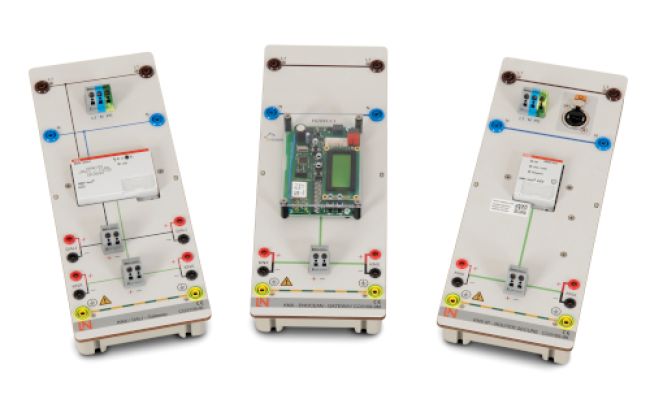

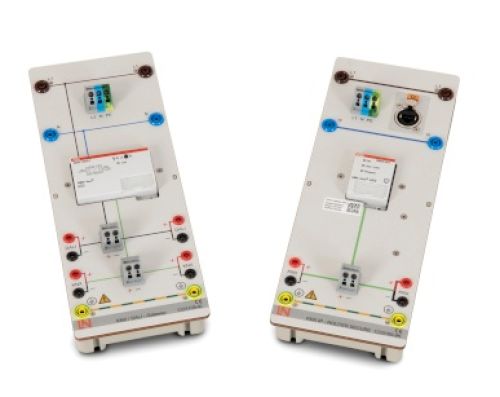

KNX-DALI-Gateway, DALI2 Standard

Das KNX / DALI - Gateway dient zur Steuerung von DALI-Geräten über den KNX - Bus und ist mit einer integrierten Spannungsversorgung ausgestattet.

Das Trainingsboard dient für die Ausbildung und muss mit 2 und 4 mm -Buchsen und zusätzlichen Anschlussklemmen ausgestattet sein. Buchsen und Klemmen müssen beschriftet und Leitungen dargestellt sein.

Funktion:

• 1 DALI-Ausgang für bis zu 64 DALI-Teilnehmer
• DALI-Netzteil ist integriert
• DALI2 Standard
• Ansteuerung von 64 Einzel-DALI-Teilnehmern, 16 Gruppen, 16 Szenen oder im Broadcast - 4 unabhängige Sequenzen
• Bei DT8-Geräten sind Dim2Warm, HCL, Set und Dimmen der Farbtemperatur möglich
• Slave-, Treppenhaus-, Zwangs-, Sperr- und Szenenfunktion sind integriert Rückmeldung wird gesendet.
• Eine weitere Funktion ist die Standby-Abschaltung in Kombination mit einem KNX-Schaltaktor (z. B. SA/S)
• Ab der ETS Applikation Version 2.0 können die Farbfunktionen RGB(W) und HSV(W) verwendet werden. Damit kann die Farbe einer Lampe gesteuert, gedimmt und eingestellt werden.
• Neben Szenen können 4 Sequenzen pro DALI-Ausgang parametriert werden.
• Auch die Einbindung der DALI-Gateways in ein Laststeuerungssystem ist möglich
• Die DALI-Gateways messen die Betriebsstunden.

All diese Funktionen können für einzelne EVGs und DALI-Gruppen genutzt werden. Zur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.

Technische Daten:

• Ausgang: 1 DALI
• Ausgang für max. 64 DALI Teilnehmer
• Betriebsspannung:
  • 100 - 240 V AC/DC, 50/60 Hz
  • DALI Ausgang bis 230 V spannungsfest (Selbstschutz)
  • DALI Spannung 16 V DC
  • DALI Strom max. 250 mA kurzschlussfest
• Maximale Verlustleistung Gerät 2,0 W
• Ein- / Ausgänge: 2 / 4 mm - Sicherheitsbuchsen
• Abmessung: 294 x 114 x 60 mm
• Gewicht: ca. 0,8 kg

DALI Effektbeleuchtung, LED

Dieses Board dient zur Veranschaulichung der Möglichkeiten einer energieeffizienten Beleuchtungssteuerung mit DALI.

Funktionseinheiten:

• 1 Netzteil 24 V / 1,5 A
• 2 Dali-Controller 4-kanalig
• 4 dimmbare LED-Strips weiß
• 1 dimmbarer LED-Strip RGBW

Technische Daten:

• Betriebsspannung 85...230 V,  50 / 60 Hz
• Bus DALI
• Busspannung 10...22 V DC
• Ein-/Ausgänge Betriebsspannung 4 mm Sicherheitsbuchsen
• Ein-/Ausgänge Busspannung 2 mm Sicherheitsbuchsen
• Abmessungen: 228x294x60 mm (BxHxT)
• Gewicht: 1,2 kg

Interactive Lab Assistant: KNX Gebäudeautomation - Schnittstellen

Der Kurs "KNX Gebäudeautomation - Schnittstellen" zeigt, wie eine KNX-Anlage über Schnittstellen mit unterschiedlichen Systemen vernetzt werden kann.

Lerninhalte:

• Schnittstellen für KNX
• Parametrierung
• DALI - Schnittstelle
• Inbetriebnahme von farbigen und weißen LEDs
• Szenen
• Sequenzen
• i-bus Tool
• EnOcean - Schnittstelle
• IP - Schnittstelle
• Cybersicherheit
• Bereichs- /Linienkoppler
• Visualisierung über PC, Tablet oder Smartphone
• KNX-Apps für Android oder Apple
• Z-Wave - Schnittstelle
• Kursdauer: 10 h

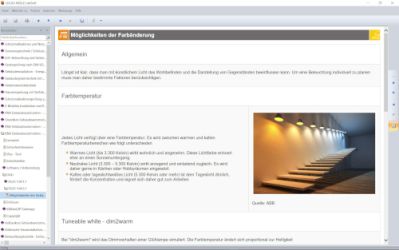

Die multimediale Experimentiersoftware mit virtuellen Instrumenten, Anleitungen und Dokumentation der Ergebnisse zum Thema "Grundlagen Gebäudeautomation mit KNX" beinhaltet:

• Interaktive Versuchsaufbauten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Verfügbar in Deutsch, Englisch, Französisch, Spanisch, weitere Sprachen auf Anfrage
• Labsoft-Browser, Kurssoftware und Zusatzsoftware für externe Messgeräte

SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm

Lucas-Nülle Experimentier-/Laborwagen (Labor- und Industriedesign grau)

Unser hochwertiger und fahrbarer Experimentier- und Demostand der SybaPro-Serie von Lucas-Nülle überzeugt durch enorme Stabilität, ein größeres Platzangebot, hervorragende Stand- und Laufeigenschaften, ein einfaches Handling und nahezu unendliche Personalisierungs- und Gestaltungsmöglichkeiten. Der Wagen ist durch seine Konstruktion mit vier Aluprofil-Tischbeinen und speziellen Zargen- und Plattenbefestigungen den höchsten Ansprüchen gewachsen – um die Ausbildung in Ihren Laboren und Werkstätten zu vereinfachen. Für einen perfekt organisierten Lernplatz mit extra viel Stauraum haben Sie die Möglichkeit, Hängeunterschränke im unteren Bereich des Wagens zu platzieren. Selbstverständlich ist der Wagen kompatibel zu allen An- und Ausbauteilen des Lucas-Nülle SybaPro-Systems.

Komfortabel lernen dank extratiefer Tischplatte und eines Ablagebodens

• Die großzügige Tischplatte mit 800mm Tiefe bietet Ihnen viel Raum zum Arbeiten und schützt gleichzeitig Ihre Geräte: Da kein Gerät mehr übersteht, werden Wandkollisionen vermieden.
• Der Ablageboden bietet Raum für große Peripherie wie PCs, Kompressoren, Unterschränke und alles, was Sie sonst noch unterbringen möchten – für einen vielseitigen und organisierten Lernplatz mit viel Stauraum und Platz für Ordnung.
• Hochverdichtete, mehrschichtige Feinspanplatten nach DIN EN 438-1 in einer Stärke von 30 Millimetern sorgen für noch mehr Stabilität.
• Bei den Platten gemäß Güteklasse E1 nach DIN 68765 haben Sie die Wahl: Sie sind in vielen verschiedenen Dekoren lieferbar.
• Standardmäßig sind die Platten mit beidseitigem, 0,8mm starkem und leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926 in Lichtgrau (RAL 7035) ausgestattet.
• Das robuste Material garantiert Langlebigkeit und ist gegen eine Vielzahl von Chemikalien, Säuren und Laugen beständig.
• Die Platten sind hitzeunempfindlich: Beispielswiese flüssiges Lötzinn oder punktförmige Erwärmung durch Lötkolben können ihnen nichts anhaben.
• Eingefasst ist die Platte mit einer massiven, schlagzähen Schutzkante aus 3mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047.
• Der Belag und die Umleimer sind PVC-frei.
• Die Maße der Tischplatte betragen 1240x30x800mm (BHT).
• Die Maße des Ablagebodens sind 1155x30x445mm (BHT).

Stabilität und Standfestigkeit dank eines ausgeklügelten Grundgestells

• Vier Seitenteile aus Alu-Strangpressprofilen mit Vielnutprofilierung sorgen für eine symmetrische Lastverteilung und erhöhte Lastaufnahme.
• Spezialzargen- und Mehrfachbefestigungen für Profile, Rollen, Tischplatte und Bodenplatte sorgen für höchste Stabilität.
• In jedem Alu-Strangpressprofil befinden sich 8 gleichwertige Nuten nach Industrienorm (Nut 10).
• Durch die Nutenprofile erweitern Sie den Laborwagen modular. An- und Anbauten mit industriegenormten Anbauten sind ein Kinderspiel.
• Alle Aluprofile und Metallteile sind säurebeständig epoxidharzbeschichtet, ca. 80 µm, in grau RAL 7047, die personalisierbare Plattenzarge in anthrazit RAL 7016.

Ein durchdachter Aufbau für mehr Komfort

• Der 3-etagige Experimentierrahmen besteht aus vier Querstreben mit Alu-H-Profilen.
• Naturgebürstete Aluminiumprofilschienen ermöglichen die Aufnahme von Experimentierplatten.
• Innenliegende Bürstenleisten garantieren festen Sitz und vermeiden Vibrationsgeräusche.
• Der freie Platz unterhalb der Querprofile macht es möglich, einen zusätzlichen Energieversorgungskanal anzubringen und Stand-alone-Geräte zu platzieren.

Beste Stand- und Laufeigenschaften für maximale Flexibilität

• Große Rollen mit einem Durchmesser von 100mm, davon zwei gebremst, und spezielle hochstabile Rollenzargen verleihen dem Laborwagen beste Laufeigenschaften und größtmögliche Stabilität.
• Hochgesetzte Rollenaufnahmen sorgen für einen tieferen technischen Schwerpunkt, hohe Stabilität und volle Kippsicherheit.
• Reihen Sie problemlos mehrere Wagen aneinander, ganz ohne Kollisionen mit anderen Wagen und Wänden – die nach innen versetzten Rollen machen es möglich.
• Die seitlich verstärkte Tischplattenzarge umschließt die vier tragenden Aluprofile von drei Seiten.
• Die Rollen und die Tischplattenzarge bestehen aus einer stabilen, 5mm starken Stahlwinkel-Kombination.
• Ein durchgängiger und mit der Tischzarge kombinierter Kabelkanal mit vier Öffnungen zur Kabel-Einführung und -ausführung unterhalb der Tischplatte sorgen für organisierte Kabel.
• Vier Zargenwinkel in Längsrichtung (je zwei links und rechts) ermöglichen eine Unterschrankmontage.
• Die säurebeständige Epoxidharzbeschichtung macht die Zargen besonders widerstandsfähig.

Zubehör und sonstige Eigenschaften:

Personalisierungsmöglichkeiten:
Gestalten Sie Ihren Laborwagen individuell mit Ihrem Firmenlogo, eingefräst in die Tischzarge (im Standard: LN), und einer großen Farb- und Materialauswahl für Gestell und Platten.

Steckdosenleiste mit Halter
Die Sechsfach-Steckdosenleiste mit einer zwei Meter langen Zuleitung und einem Schuko-Stecker hat einen speziellem Befestigungsadapter und ist somit an jeder beliebigen Stelle der Aluprofile montierbar. Standardmäßig ist sie am Aluprofil unterhalb der Tischplatte montiert.

Messleitungshalter:
Der Messleitungshalter hat eine Breite von 200 Millimetern mit 12 Kabelführungsnuten zur Aufnahme von 48 4mm-Sicherheitsmessleitungen.

• Verstellen Sie bei Bedarf die Montagehöhe am Aluprofil.
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80µm, Farbe RAL7047

PC-Fixierungswinkel:

• Ein Winkel mit Gummistoppern fixiert den (optionalen) PC von oben.
• Passen Sie die Montagehöhe variabel an jedes PC-Gehäuse an.
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80µm, Farbe RAL7047

Abmessungen:

• Tischplattenhöhe 760mm
• 1250x1970x800mm (B x H x T)

Dieser mobile Experimentierstand wird Ihnen bereits vormontiert geliefert.
Eine digitale animierte Aufbauanleitung ist zudem via QR-Code abrufbar.

Auch erhältlich als:

ST7200-7A_SE: SybaPro Experimentierwagen (Schwarz/Eiche), 3-etagig, 6 Steckdosen, 1250x1970x800mm

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5x7,5cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15kg / 33lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Schutzhülle für Experimentierwagen, 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-7A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht

Display zur Ausstattung Smart Building
