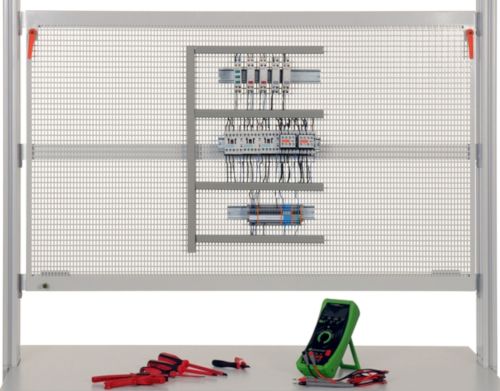

Installationsmaterial EWS 1

Mit dem handelsüblichen Installationsmaterial werden Last- und Steuerstromkreise von Automatisierungsanlagen realisiert. Je nach verwendeten Verdrahtungsmaterial werden verschiedene Installationsarten umgesetzt. Alle Installationsgeräte sind für Netzspannung zugelassen und entsprechen den DIN - Normen.

• Netzspannung: 3x230 V

• Installationsart: Schaltschrankinstallation

• Funktionselemente:
  3 Hauptschütz 230 V
  2 Zeitrelais anzugsverzögert
  2 Drucktaster
  1 Überstromrelais
  1 Leuchtmelder rot
  1 Leuchtmelder grün
  1 Schalter

• Gewicht: 2,2 kg

Klemmleiste Satz X1

Klemmmaterial für die Verdrahtung von Steuerschaltungen.

• 15 Reihenklemmen grau
• 5 Reihenklemmen blau
• 5 Reihenklemmen grün/gelb
• 1 Brückenklemme
• 2 Endklemmen
• Zackband
• Gewicht: 0,8 kg

Klemmleiste Satz X2

Klemmmaterial für die Verdrahtung von Steuerschaltungen.

• 6 Reihenklemmen grau
• 1 Reihenklemmen grün/gelb
• 1 Brückenklemme
• 2 Endklemmen
• Zackband
• 7 Prüfstecker
• 7 Reduzierstecker
• Gewicht: 0,8 kg

Satz NEOZED Sicherungen

NEOZED-Sicherungen zum Schutz verschiedener Schaltungsaufbauten.

• 4 Sicherungssockel
• 3 Sicherungen 10 A
• 1 Sicherung 2 A

Träger Kanalverdrahtung

• 1 C- Schiene 1m (Hutschiene)
• 1 Kabelkanal 3 m
• 16 Kunststoff-Spreitzniete
• 1 Trägerplatte, Pertinax, 450x290x3 mm
• Gewicht: 2,5 kg

Befestigungssatz Leitungen

Der Befestigungssatz beinhaltet das notwendige Material zum Befestigen von Leitungen, Kabeln und Installationsrohren.

• 20 ISO-Greifschellen 6-16, 1-fach
• 7 ISO-Greifschellen 6-16, 2-fach
• Gewicht: 0,3 kg

Satz Verdrahtungsmaterial EWS 1 (für 8 Schüler)

Der Kabelsatz beinhaltet das notwendige Material zum Verdrahten Steuerschatungen. Der Satz ist ausreichend für ca. 8 Schülerarbeitsplätze.

• 400 m Kabel H07V-K 1 x 1,5 mm² schwarz
• 100 m Kabel NYSLY-J 7 x 1,5 mm² schwarz
• 100 m Kabel NYM-I 3 X 1,5 mm² schwarz
• 100 m Kabel NYM-I 4 X 1,5 mm² schwarz
• 100 m Kabel NYM-I 5 X 1,5 mm² schwarz
• 1000 Aderendhülsen 1,5 mm2 EER2061/1,5-12
• Gewicht: 25,0 kg

Handbuch EWS1 Montageübungen an Schaltanlagen (GB, F)

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-Rom mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.

Ausführung:

• Theoretisches Hintergrundwissen
• Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen
• Aufgaben- und Arbeitsblätter

• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

Inhalt:

• Sicherungen
• Schützsteuerung mit Ausschalter
• Schützsteuerung mit Tippbetrieb
• Schützsteuerung mit Selbsthaltung
• Schützsteuerung mit zwei Befehlsstellen
• Folgeschaltung mit Schützen
• Zwangsfolgeschaltung mit Hauptstromkreis
• Verriegelung einer Schützsteuerung
• Schützsteuerung mit Zeitrelais
• Wendeschaltung mit Schützen
• Schaltung für Motoren mit 2 Drehzahlen und 2 getrennten Wicklungen
• Dahlander-Schaltung mit Schützen
• Stern-Dreieck-Schaltung mit Schützen
• Anlass-Schaltung für einen Schleifringläufermotor mit Schütze

Spannungsversorgung 3x400 V dreiphasig

Die SYBA-TRAIN Versorgungsbox dient zur Bereitstellung der notwendigen Spannungen und die passenden Anschlusspunkte für nachfolgende Experimentierschaltungen.

• Betriebsspannung: 400 V
• Eingang: Netzleitung mit CEE-Stecker
• Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen 124 x 144 x 100 mm
• Gewicht: 0,8 kg

Spannungs, Phasen-, Durchgangsprüfer und Drehfeldrichtungsanzeiger bis 690V

Robustes, sicheres, handliches Prüfgerät bis 690V für Spannungs-, Phasen-, Polaritäts- und Durchgangsprüfung sowie zur Drehfeldrichtungsanzeige.

• Typ PROFISAFE 690L
• Ausführung in IP 65 mit 2 LEDs und LCD Display
• Versorgung über wieder aufladbare Lithium-Batterien. (Aufladung erfolgt über ein 230 V-Spannungsnetz)
• Spannungsfestigkeit > 6kV
• VDE-GS geprüft
• Gerät der Messkategorie CAT IV
• Nennspannungsbereich 12 ... 690 V
• Eingangswiderstand 167 kΩ
• Frequenzbereich 0 ... 500 Hz
• Strom 3,4 mA
• Einschaltdauer 30 s
• Durchgangsprüfung 0 ... 1000 kΩ

TRMS Digitalmultimeter MetraHit 2+, CAT III

Das TRMS-Digitalmultimeter bietet Zuverlässigkeit und Sicherheit. Sichere Messergebnisse in der Messkategorie CAT III 600V mit einem plus an Sicherheit für Anwender und Gerät Dank automatische Buchsensperre (ABS). Das robuste Digital-Multimeter bietet in jeder Hinsicht überzeugende Leistungsmerkmale. Es ist mit modernster Technik ausgestattet und gewährleistet hochpräzise Ergebnisse. Das ergonomische Design sorgt für ein Maximum an Bedienungsfreundlichkeit und Sicherheit. Dank Echteffektivwertmesung und breitem Funktionsspektrum ist es universell geeignet für anspruchsvolle Messaufgaben in vielen Bereichen. Das Autorange-Multimeter ist für den Einsatz in allen Bereichen der Elektrotechnik, z.B. in der Elektroinstallation, im Studium oder vor allem in der Ausbildung.

Merkmale:

• Automatische Buchsen-Sperre (ABS)
• Automatische/manuelle Messbereichswahl
• Anzeige von negativen Werten auf der Analogskala
• Auflösung:100µV, 100 mOhm, 10µA
• Echteffektivwertmessung (TRMS)
• Präzisions-Temperaturmessung
• Automatische und manuelle Messbereichswahl
• Hinterleuchtete Digitalanzeige mit zusätzlicher Analogskala
• Messwertspeicher HOLD, MIN/MAX-Wert
• Signalisierung von Überlast und defekter Sicherung
• Durchgangsprüfung
• Stromsparschaltung
• Effektivwertmessung bei verzerrten Kurvenformen
• Schutzhülle für rauen Betrieb
• Schutzart IP40

Aufbewahrung SE-Boxen, verstärkter Boden, für 10 Boxen

Aufbewahrungssystem für Experimentier-Boxen mit verstärktem Boden

• Polystyrolformschale mit 10 Fächern zur Aufbewahrung von Experimentierboxen, passend zu den Muldenschränken des Möbelprogramm.
• verstärkter Boden
• Abmessungen: 310x700x45 mm (BxTxH)

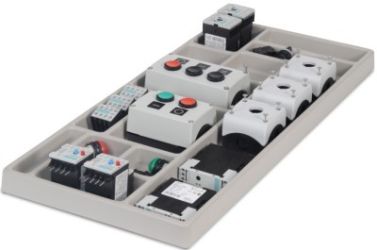

Aufbewahrung Installationsmaterial I, verstärkter Boden

Polystyrolformschale mit unterschiedlichen Fächern zur Aufbewahrung von Installationsmaterial, passend zu den Muldenschränken des LN-Möbelprogramm.

• verstärkter Boden
• Abmessungen: 310 x 700x 35 mm (BxTxH)
• Gewicht: 1,25kg

Satz Dübel für Lochrasterwand (200 Stück)

Kunststoffdübel zur Befestigung der Installationskomponenten auf einer Gitterwand.

• Stückzahl: 200
• 200 Stk  5 x 10 mm
• Gewicht: 0,1kg

Blechschrauben für Lochrasterwand (100 Stk.)

Befestigungsschrauben für das Installationsmaterial.

• 50 Schrauben 3,5 x 13 mm
• 20 Schrauben 3,5 x 25 mm
• 30 Schrauben 2,9 x 19 mm
• Gewicht: 0,1kg

Werkzeugkoffer -Elektrotechnik-

Lederkoffer mit Dokumententasche und Schultertragriemen speziell für die Belange von Auszubildenden bestückt. Die Kanten sind mit Alu-Winkeln verstärkt und im Boden befindet sich eine stabile verzinkte Blechbodenwanne. Die Front- und Rückseite des Koffers sind getrennt aufklappbar. er Koffer besitz abschließbare Schlösser. Bestückt ist der Koffer mit folgenden Werkzeugen:

• 1 Telefonzange, gerade
• 1 Seitenschneider
• 1 Abisolierzange
• 1 Kabelschere
• 2 Kreuzschlitz-Schraubendreher PZ
• 2 Kreuzschlitz-Schraubendreher PH
• 3 Elektriker-Schraubendreher
• 1 Spannungsprüfer
• 1 Kabelmesser
• 1 Jokari-Kabelmesser
• 1 Taschensäge PUK
• 1 Gliedermaßstab
• 1 Bleistift
• 1 Schlosserhammer
• 1 Wasserwaage
• 1 Malerspachtel
• 1 Gipsmulde
• 1 Pinsel
• Abmessungen: 440x240x340 mm (LxBxH)
• Gewicht: 5,0kg

Sicherheitsmessleitung 4mm, 100cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: schwarz
• Länge: 100 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 100cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: blau
• Länge: 100 cm / 40"
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 100cm grün/gelb, 600 V, CAT III ~ 1000 V, CAT II / 3

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: grün/gelb
• Länge: 100 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Mobiler Experimentierstand, Aluprofil, 3-etagig, 6 Steckdosen, 1250x700x1995mm

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Lochblechwechselwand für 1200mm Experimentierrahmen

Wechsel-Lochblechwand zum Einhängen in bereits vorhandene Experimentierrahmen

• Lochung 5 x 10 mm für eine schnelle und sichere Befestigung handelsüblicher Installationsmaterialien (mittels Kunststoffdübel) und der Montage der Experimentier-Boxensysteme
• Oberfläche pulverbeschichtet RAL 7047
• Maße: 1120 x 695 mm (BxH)

Lochblechinstallationskabine, 3-seitig mit Dach, I.-maß 1,2mx 1,2mx 2m, zerl

Die begehbare Installationskabine dient als Träger für Montageprojekte, zum Aufbau elektrischer Installationsschaltungen mit handelsüblichen Komponenten.
Der Aufbau und die Abmessungen sind so gewählt, dass der Auszubildende trotz komplizierter Aufgabenstellung (Deckeninstallation, Eckinstallation usw.) verletzungsfrei arbeiten kann.

Die Komponenten werden entweder mit Kunststoffdübeln oder mit speziell entwickelten Befestigungssätzen an den Gitterwänden befestigt.
Im Lieferumfang ist das Montagematerial zur Boden-, Wand- oder gegenseitigen Befestigung enthalten.
Diese Kabine verfügt über Nivellierfüße zum Ausgleich von Bodenunebenheiten.

 Technische Daten:

• 6 Gitterseitenteile 1,2 m x 1,0 m (+je Seite 3 cm Falz)
• 1 Gitterdach 1,2 m x 1,2 m (+je Seite 3 cm Falz)
• Satz Befestigungsmaterial
• Lochraster 5 x 10 mm
• Außen-Aufbaumaß HxTxB: 2,03 m x 1,26 m x 1,26 m

3HE Energiekanal-Ergo45°, 585mm für Doppelinstallationskabine, waagerecht 114TE

Schräger Energieversorgungskanal für Installationskabinen zur waagerechten Montage, zur Aufnahme des zugehörigen 19'' 3 HE Einschubs, 580 mm breit.

• Bestückung mit speziellem 3 HE-Modul mit einer Gesamtbreite von 114TE
• Vorverdrahtet mit mehreren Stromversorgungseingängen (alle Seiten) für 3 HE Einschub
• Komplettes Gehäuse bestehend aus Stahlblech (ST37), pulverbeschichtet Farbe grau (RAL7047)
• Hochstrom-Schnellsteckverbindungen der Schutzart IP20 nach DIN EN 61984:2009
• Maße: 580x160x160 mm (BxHxT)

Einschub Typ 1 für 6-Eck-Energiekanal, 4xSchuko, 1xCEE-Dose + Netzfeld, 114TE

Durchgängige Frontplatte (Typ 1) für 6-Eck-Energiekanal bestückt mit folgenden Komponenten

4x Schukosteckdosen

• Steckdosenfeld 4x230V, 16A
• Zur Versorgung von netzgespeisten Geräten und Verbrauchern
• Alle Steckdosen sind parallelgeschaltet
• CEE-Steckdose AC 400V/16A
• Zur Versorgung von Geräten und Schaltungen mit 3-phasiger Netzspannung

Netzfeld Drehstrom,400V/16A, FI Typ B, Not-Aus, Schlüsselschalter

• Schlüsselschalter für Funktionsfreigabe
• Motorschutzschalter 10 ... 16A
• Unterspannungsauslöser
• Fehlerstromschutzschalter Typ B (Allstromsensitiv) 30mA
• Not-Aus Drucktaster mit Drehentriegelung
• 5 Abnahmebuchsen als Sicherheitsbuchsen L1, L2, L3, N, PE
• 3 Kontrollleuchten (L1, L2, L3)

• Breite 114TE
• Maße 580x134 mm
