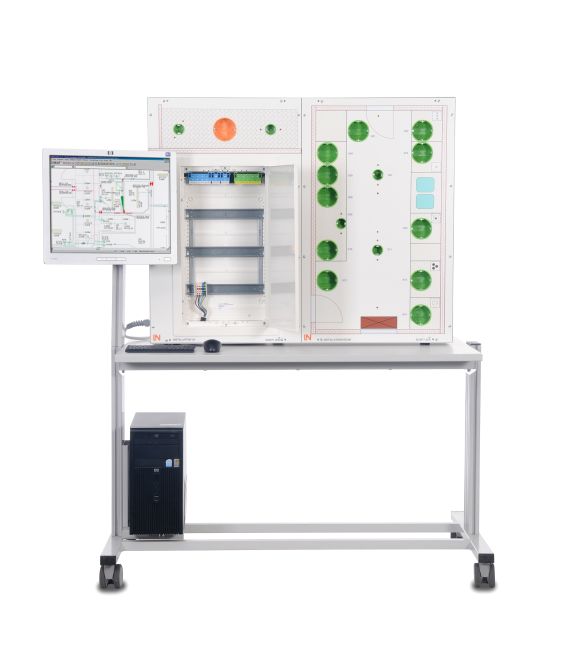

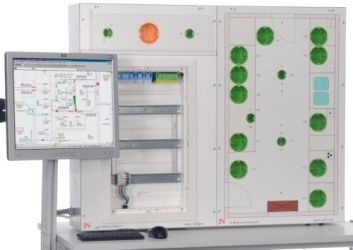

VDE Gebäude-System-Trainer: Ausbildungsprojekt Hausinstallation, energieseitig
Der Gebäudesystemtrainer dient der Vermittlung theoretischer und praktischer Kenntnisse der Installationstechnik. Als kompaktes, transportables Trainingssystem ist er sehr gut für die fachpraktische Projektarbeit geeignet.
Inhalte:
- Planung und Aufbau einer Wohnungsinstallation
- Umsetzung eines Kundenauftrages
- Erarbeitung von Arbeitsabläufen zur Installation verschiedener Räume
- Kennenlernen verschiedener Installations- und Verlegearten
- Anwendung und Einhaltung von Normen, Richtlinien und Technische Anschlussbedingungen (TABs)
- Einbau und Verdrahtung verschiedener Komponenten sowie Erlernen handwerklicher Fertigkeiten beim Umgang mit Originalteilen
- Messung und Überprüfung der installierten Anlage
- Anfertigen von Prüfprotokollen nach DIN / VDE
Lieferumfang
- Grundgerät mit Unterverteilung und Hohlwanddosen
- 13 Aus-, Serien-, Wechselschalter, Taster, Steckdosen
- Elektronisches Vorschaltgerät
- Programmierbarer Multifunktionsschalter
- 5 Glühlampen, 2 Leuchtstofflampen
- 1 Halogenlampe, 1 Kompaktleuchtstofflampe
- 5 Leitungsschutzschalter
- Blitz- und Überspannungsschutz (C-Schutz, D-Schutz)
- 2 Dimmer
- Elektronischer Trafo
- Bewegungsmelder
- Herdanschlussdose
- FI-Schutzschalter, 4-polig
- Stromstoßschalter
- Kabel, Leitungen, Klemmen
- Aufbewahrung für Installationsmaterial
Technische Daten
- Spannungsversorgung 400V CEE
- Über Schlüsselschalter zuschaltbar
- Vorderseite Unterputzinstallation, komplett verrohrt
- Rückseite Lochraster für Aufputzinstallation, Zuleitungen verrohrt
- Abmessungen: 1000x800x220 mm (BxHxT)

Handbuch EGI 2 Projekthandbuch - Gebäudeinstallation
Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-Rom mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.
Ausführung:
- Theoretisches Hintergrundwissen
- Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen
- Aufgaben- und Arbeitsblätter
- Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier
Lerninhalte:
Projektarbeit Wohnungsinstallation
Teilprojekt: Installation Außenanlage
- Analyse
- Auftragsannahme
- Lösungsvorschlag
- Planung
- Arbeitsauftrag
- Ablaufplanung
- Angebotserstellung
- Durchführung
- Auftragsausführung
- Funktions- /Sicherheitsprüfung (nach DIN VDE 0100 Teil 600)
- Fehlerbetrachtung
- Abschluss
- Dokumentation
- Kundenübergabe
- Teilprojekt: Installation Küche
- Teilprojekt: Installation Wohn- und Schlafräume
- Teilprojekt: Installation Bad und WC
- Teilprojekt: Installation Flur, Unterverteilung
- Testfragen
- Info-Pool
- Notwendige Materialien
- Planungsunterlagen
- Anleitungen
- Ergänzende Materialien
- Unterverteiler für Gesamtinstallation
- Literatur- und Internetverweise
- Glossar
- Materialien auf CD-ROM

Digitalmultimeter Multi 13S
Universelles Labor-Multimeter und Temperaturmessgerät mit IR-Datenschnittstelle, für anspruchsvolles, universelles Messen und Registrieren in Ausbildung, Energietechnik, Prozesstechnik uvm.
- 3 ¾-stelliges Multimeter; Auflösung: ±3.100 Digits
- Messkategorie CATII - 1000 V
- Ankopplung an UniTrain-System über IR-Datenschnittstelle
- Messbereiche Spannung und Strom: 30 mV - 1000 V DC, 3V - 1000 V AC; 3 mA - 16 A DC; 30 mA - 10 A AC
- Widerstandsbereiche: 30 Ohm - 30 MOhm
- Sonderbereiche: °C für Temperatur Messung mit PT 100/1000 (PT 100/100 nicht im Lieferumfang, optionales Zubehör)
- Durchgangs- und Diodentest
- Automatische Bereichswahl und Batterieabschaltung, Min/Max und Data Hold-Funktion
- Hochstromsicherung für Nennspannung 1000 V
- Absicherung des Strom-Messbereiches bis 300 mA mittels Schmelzsicherung
- Display mit Bargraph und Hintergrundbeleuchtung
- Lieferumfang: Gummischutzhülle, Messleitungen, Ersatzsicherung, 9 V-Batterie, Testzertifikat nach DIN 43751.

Mobiler Ins-/Car-/TruckTrain Experimentierstand, SybaPro 1070x1350x700mm
Der mobile Aluprofil-Experimentierwagen ist speziell zur Aufnahme von InsTrain- und CarTrain- sowie TruckTrain-Systemen konzipiert.
Ob für den Frontalunterricht oder praxisgerechte Schülerversuche, mit dem InsTrain-Experimentierstand können alle InsTrain-Systeme sicher und strukturiert aufgebaut werden.
Für den Auszubildenden entsteht ein moderner, ausbildungsgerechter Arbeitsplatz mit Arbeitsfläche und Systemanbindung.
Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro-Serie mit Aluprofil-Tischbeinen, PC-Haltewinkel, Schubladen-Unterschrank und zusätzlicher Ablageplatte.
Dieser Wagen ist kompatibel zu vielen weiteren An- und Ausbauteilen der SybaPro-Serie.
Tischplatte + Ablageboden:
- Tischplatte 1000 x 700 x30 mm (BTH), Tischplattenhöhe 830 mm
- Boden-/Ablageplatte 1000 x 525 x 25mm
- Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
- Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
- Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
- Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
- Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
- Belag und Umleimer sind PVC frei
- Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker
Gestell:
- 2 Alu-Strangpressprofile mit Vielnutprofilierung als Tischbeine
- Zusätzlich 2 Alu-Strangpressprofile mit Vielnutprofilierung als Aufsatzprofile zur Montage des Trainingssystems
- 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
- Nuten zur Aufnahme von industriegenormten Halterungen
- Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
- Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
- Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047
Hängeunterschrank:
- 1 Utensilienschublade
- 2 Schubladen 2 HE
- Nutzbreite 330mm, Nutztiefe 480mm
- Abschließbar und mit Zentralverriegelung
- Metallschubladen mit umlaufender Steckschlitzreihe
- Korpus aus 19mm starker hochverdichteter mehrschichtiger Feinspanplatte mit beidseitiger Kunststoffbeschichtung der Güteklasse E1
- Abmessungen: 430 x 580 x 290mm (BTH)
PC-Fixierungswinkel:
- Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)
- Der PC-Fixierungswinkel ist in der Montagehöhe am Aluprofil verstellbar
- jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
- Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047
Maße:
- Tischplattenhöhe 830mm
- Abmessungen ohne CarTrain/InsTrain-Aufsatz: 1070 x 1350 x 700 (B x H x T)
- Abmessungen mit CarTrain/InsTrain-Aufsatz: 1070 x 1650 x 700 (B x H x T)
Der mobile Car-/Ins-Train Experimentierstand wird bereits montiert geliefert.

Flachbildschirmhalter m. Faltarm, bis 10kg zur Aluprofilbefestigung, VESA75/100
Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.
- Faltarm mit 2-teiligem Gelenk
- Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
- VESA Befestigung 7,5 x 7,5 cm
- inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
- 2 Kabelspangen zur Kabelführung am Faltarm
- Belastbar bis 10 kg /22 lb
- Der TFT Monitor kann parallel zur Tischkante gedreht werden
- Abstand von 105 bis 480 mm stufenlos verstellbar
Zusätzlich enthalten:
Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie
Set bestehend aus:
- 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
- 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
- 12 Kabelbinder
- 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
- inkl. Montageanleitung

Messleitungshalter für Wand- oder Alu-Profil Montage für 48 x 4mm-Messleitungen
Messleitungshalter aus 1,5 mm Stahlblech, passend zu allen Möbeln des SybaPro Aluprofil Systems, zur Aufnahme von 48x 4mm-Sicherheitsmessleitungen
- Breite 200mm, 12 Kabelführungsnuten
- Montagehöhe am Aluprofil verstellbar
- links oder rechts montierbar
- Wandmontage möglich
- Inklusive 2 Schrauben und Nutensteinen
- Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Schutzhülle für den mobilen CarTrain/InsTrain Experimentierstand
Schutzhülle für den mobilen Kompaktsystem-Experimentierstand
- Zum Schutz von Geräten vor Staub und Feuchtigkeit
- Als Sichtschutz
- Farbe: Grau matt inkl Druck eines orangefarbenem LOGOs
- Material: Polyamidgewebe mit PU-Beschichtung
- Hochreißfest, imprägniert, abwaschbar, wasserdicht

Werkzeugkoffer -Elektrotechnik-
Lederkoffer mit Dokumententasche und Schultertragriemen speziell für die Belange von Auszubildenden bestückt. Die Kanten sind mit Alu-Winkeln verstärkt und im Boden befindet sich eine stabile verzinkte Blechbodenwanne. Die Front- und Rückseite des Koffers sind getrennt aufklappbar. er Koffer besitz abschließbare Schlösser. Bestückt ist der Koffer mit folgenden Werkzeugen:
- 1 Telefonzange, gerade
- 1 Seitenschneider
- 1 Abisolierzange
- 1 Kabelschere
- 2 Kreuzschlitz-Schraubendreher PZ
- 2 Kreuzschlitz-Schraubendreher PH
- 3 Elektriker-Schraubendreher
- 1 Spannungsprüfer
- 1 Kabelmesser
- 1 Jokari-Kabelmesser
- 1 Taschensäge PUK
- 1 Gliedermaßstab
- 1 Bleistift
- 1 Schlosserhammer
- 1 Wasserwaage
- 1 Malerspachtel
- 1 Gipsmulde
- 1 Pinsel
- Abmessungen: 440x240x340 mm (LxBxH)
- Gewicht: 5,0kg

Modul EGI 2 gehört zum InsTrain Gebäude-System-Trainer Paket
