KNX-IP-Gateway, IP Router Secure, Linien- oder Bereichskopplerfunktion

Der IP-Router gehört zu einer Reihe Gateways oder Schnittstellen, die benötigt werden, um eine vollständige Gebäudeautomation oder Smart Home mit unterschiedlichen Systemen aufzubauen. Er dient als Schnittstelle, Koppler und Router in KNX-Installationen und IP-Netzwerken und arbeitet nach der Spezifikation KNXnet/IP Secure (Tunneling und Routing).

Diese Schnittstelle wird benötigt, wenn Daten aus dem KNX - System mit anderen Geräten (z.B. Smartphone, PC, Tablet etc. ) ausgetauscht werden sollen. Damit können die Daten ausgelesen, analysiert und visualisiert. werden.

Der Router ist ein Secure-Router, das heißt, dass die Kommunikation auf dem IP-Backbone verschlüsselt wird und das System so gegen Cyber-Angriffe von außen geschützt wird.

Funktionen:

• Das Gerät verwendet das KNXnet / IP Secure-Protokoll für die Kommunikation (Routing und Tunneling).
• Es kann als schneller Linien- und Bereichskoppler verwendet werden.
• Die vollständige Filtertabelle für die Hauptgruppen 0 bis 31 wird unterstützt.
• KNX-Geräte können über das LAN mit der ETS programmiert werden.
• Für diesen und weitere Clients stehen 5 Secure Tunneling Server zur Verfügung.
• Die IP-Adresse kann fest vergeben werden oder von einem DHCP-Server empfangen werden.
• Stromversorgung über 12 ... 30 V DC oder PoE (IEEE 802.3af Klasse 1).
• Die KNX Standard Kommunikation (Multicast) kann ausgeschaltet werden.

Technische Daten:

• Spannungsversorgung 12 ... 30 V DC
• Anzeigeelemente:
  • LED grün: Betriebsbereitschaft
  • LED gelb: LAN/LINK
  • LED gelb: KNX-Telegramm
• Anschluss:
  • LAN: RJ45 Buchse
  • KNX: Schraubenlose Busanschlussklemme
• Ein- / Ausgänge: 2 / 4 mm - Sicherheitsbuchsen
• Abmessung: 294 x 114 x 60 mm
• Gewicht: 0,8 kg

KNX-DALI-Gateway, DALI2 Standard

Das KNX / DALI - Gateway dient zur Steuerung von DALI-Geräten über den KNX - Bus und ist mit einer integrierten Spannungsversorgung ausgestattet.

Das Trainingsboard dient für die Ausbildung und muss mit 2 und 4 mm -Buchsen und zusätzlichen Anschlussklemmen ausgestattet sein. Buchsen und Klemmen müssen beschriftet und Leitungen dargestellt sein.

Funktion:

• 1 DALI-Ausgang für bis zu 64 DALI-Teilnehmer
• DALI-Netzteil ist integriert
• DALI2 Standard
• Ansteuerung von 64 Einzel-DALI-Teilnehmern, 16 Gruppen, 16 Szenen oder im Broadcast - 4 unabhängige Sequenzen
• Bei DT8-Geräten sind Dim2Warm, HCL, Set und Dimmen der Farbtemperatur möglich
• Slave-, Treppenhaus-, Zwangs-, Sperr- und Szenenfunktion sind integriert Rückmeldung wird gesendet.
• Eine weitere Funktion ist die Standby-Abschaltung in Kombination mit einem KNX-Schaltaktor (z. B. SA/S)
• Ab der ETS Applikation Version 2.0 können die Farbfunktionen RGB(W) und HSV(W) verwendet werden. Damit kann die Farbe einer Lampe gesteuert, gedimmt und eingestellt werden.
• Neben Szenen können 4 Sequenzen pro DALI-Ausgang parametriert werden.
• Auch die Einbindung der DALI-Gateways in ein Laststeuerungssystem ist möglich
• Die DALI-Gateways messen die Betriebsstunden.

All diese Funktionen können für einzelne EVGs und DALI-Gruppen genutzt werden. Zur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.

Technische Daten:

• Ausgang: 1 DALI
• Ausgang für max. 64 DALI Teilnehmer
• Betriebsspannung:
  • 100 - 240 V AC/DC, 50/60 Hz
  • DALI Ausgang bis 230 V spannungsfest (Selbstschutz)
  • DALI Spannung 16 V DC
  • DALI Strom max. 250 mA kurzschlussfest
• Maximale Verlustleistung Gerät 2,0 W
• Ein- / Ausgänge: 2 / 4 mm - Sicherheitsbuchsen
• Abmessung: 294 x 114 x 60 mm
• Gewicht: ca. 0,8 kg

KNX-EnOcean-Gateway

Das EnOcean Gateway stellt eine Verbindung zwischen KNX- und EnOcean Geräten (Funksystem 868 Mhz) her und ermöglicht die bidirektionale Übertragung der Bussignale.

Das Trainingsboard dient für die Ausbildung und muss mit 2 und 4 mm -Buchsen und zusätzlichen Anschlussklemmen ausgestattet sein. Buchsen und Klemmen müssen beschriftet und Leitungen dargestellt sein.

Funktionen:

• Die Anzeige der Signalstärken von verbundenen Geräten ist am Gateway möglich
• Das Löschen und Anzeigen verbundener Geräte ist am Gateway möglich
• Je Kanal können bis zu 5 EnOcean Geräte gleichen Typs und Funktion verbunden werden
• Zyklisches Senden des Status je Kanal möglich
• Abhängig von verbundenen EnOcean Gerät unterschiedliche Funktionalitäten je Kanal möglich
• Unterstützung durch i-bus® Tool
• max. 253 KNX-Kommunikationsobjekte zuordbar, benötigte Anzahl abhängig von verbundenen EnOcean Geräten
• 32 Kanäle

Technische Daten:

• Versorgung aus dem KNX Bus
• KNX Kommunikationsobjekte: max. 253
• EnOcean Kanäle: max. 32
• max. Stromaufnahme 11 mA
• Frequenz: 868,300 MHz
• Ein- / Ausgänge: 2mm Sicherheitsbuchsen
• Abmessungen: 294x114x60mm
• Gewicht: 0,8 Kg

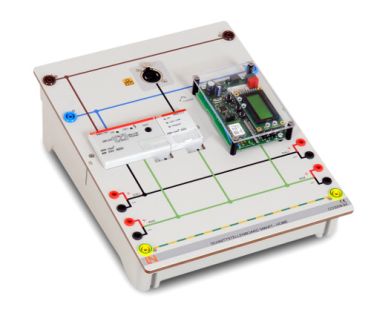

EnOcean-Anbindung an DALI oder BACnet Controller

EnOcean ist ein batterieloses Funksystem für die Gebäudeautomation. Die EnOcean - Anbindung ist für verschiedene Gebäudemanagementsysteme verwendbar. Sowohl die BACnet - Controler wie auch DALI oder KNX - Systeme können mit dem Funksystem kommunizieren.

Board bestehend aus:

• Funkantenne mit Magnetfuß, abnehmbar
• Frequenz 868 MHz
• Wandsender (Ein/ Aus-Taster)
• alle Teile montiert auf DIN A4 Platte
• Abmessungen: 297 x 114 x 50mm

DALI Effektbeleuchtung, LED

Dieses Board dient zur Veranschaulichung der Möglichkeiten einer energieeffizienten Beleuchtungssteuerung mit DALI.

Funktionseinheiten:

• 1 Netzteil 24 V / 1,5 A
• 2 Dali-Controller 4-kanalig
• 4 dimmbare LED-Strips weiß
• 1 dimmbarer LED-Strip RGBW

Technische Daten:

• Betriebsspannung 85...230 V,  50 / 60 Hz
• Bus DALI
• Busspannung 10...22 V DC
• Ein-/Ausgänge Betriebsspannung 4 mm Sicherheitsbuchsen
• Ein-/Ausgänge Busspannung 2 mm Sicherheitsbuchsen
• Abmessungen: 228x294x60 mm (BxHxT)
• Gewicht: 1,2 kg

Interactive Lab Assistant: KNX Gebäudeautomation - Schnittstellen

Der Kurs "KNX Gebäudeautomation - Schnittstellen" zeigt, wie eine KNX-Anlage über Schnittstellen mit unterschiedlichen Systemen vernetzt werden kann.

Lerninhalte:

• Schnittstellen für KNX
• Parametrierung
• DALI - Schnittstelle
• Inbetriebnahme von farbigen und weißen LEDs
• Szenen
• Sequenzen
• i-bus Tool
• EnOcean - Schnittstelle
• IP - Schnittstelle
• Cybersicherheit
• Bereichs- /Linienkoppler
• Visualisierung über PC, Tablet oder Smartphone
• KNX-Apps für Android oder Apple
• Z-Wave - Schnittstelle
• Kursdauer: 10 h

Die multimediale Experimentiersoftware mit virtuellen Instrumenten, Anleitungen und Dokumentation der Ergebnisse zum Thema "Grundlagen Gebäudeautomation mit KNX" beinhaltet:

• Interaktive Versuchsaufbauten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Verfügbar in Deutsch, Englisch, Französisch, Spanisch, weitere Sprachen auf Anfrage
• Labsoft-Browser, Kurssoftware und Zusatzsoftware für externe Messgeräte
