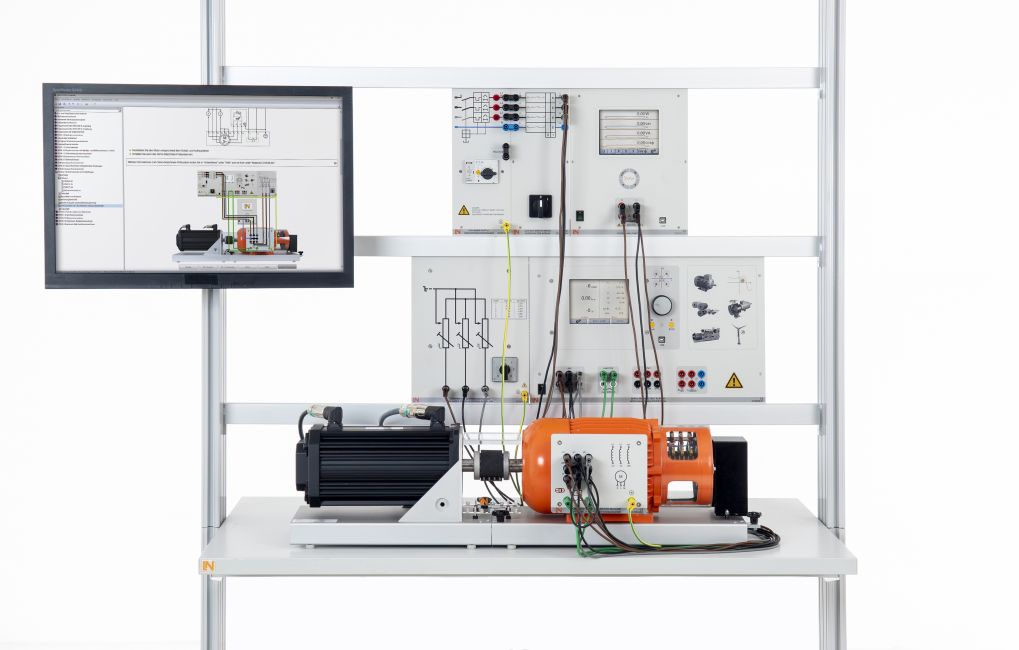

Drehstrom-Mehrfunktionsmaschine 1kW

Funktionen:

• Drehstrom-Asynchronmotor mit Schleifringen
• Synchronmaschine

Daten:

• Nennspannung: 400/230 V, 50 Hz
• Nennstrom: 2,0 A/3,5 A
• Nenndrehzahl: 1400/1500 min^-1
• Nennleistung: 0,8 kW
• cos phi: 0,75
• Erregerspannung: 130 V AC / 24 V DC
• Erregerstrom: 4 A AC / 11 A DC
• zwei Wellenenden
• Abmessungen: 500 x 220x 250mm (HxBxT)
• Gewicht: 20 kg

Anlasser für Schleifringläufer 1kW

• Widerstand: 3x 0...6 Ohm in 6 Stufen einstellbar
• Strom max. 27 A
• Einschaltdauer: 6%
• Abmessungen: 297 x 228 x 125 mm (HxBxT)
• Gewicht: 6 kg

Ausschalter 4-polig

• Schalterstellung: 0 - 1 (Drehschalter)
• Kontaktbelastung: 690 V, 12 A max.
• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
• Abmessungen: 297 x 114 x 125mm (HxBxT)
• Gewicht: 0,8 kg

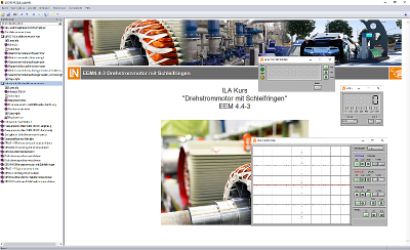

Interactive Lab Assistant: Asynchronmotoren mit Schleifringläufer 1 kW

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik Asynchronmaschinen mit Schleifringen. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit den virtuellen Instrumenten zur Steuerung der Hardware eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Die virtuellen Instrumente lassen sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser, Kurssoftware und virtuellen Instrumenten

Lerninhalte:

• Anschluss des Motors
• Änderung der Drehrichtung
• Handbetätigtes Schalten
• Maschinenspezifische Kennwerte und Kennlinien
• Auswertung der Messungen
• Anlassen
• Drehzahlsteuerung
• Spannung, Strom und Frequenz im Läufer
• Läuferfrequenz und -drehzahl
• Kursdauer: ca. 3 h

Servo-Maschinen-Prüfsystem für 1kW Maschinen inkl. Software ActiveServo (D, GB,

Das Servo-Maschinen-Prüfsystem ist ein komplettes System zur Untersuchung elektrischer Maschinen und Antriebe. Er besteht aus dem digitalen Steuergerät, einer Bremse und der Software ActiveServo. Das System vereint neueste Technik mit einfacher Bedienung.
Ferner lassen sich mit dem System manuelle und automatische Synchronisation durchführen.

Das Steuergerät beinhaltet folgende Ausstattungsmerkmale:

• Dynamischer und statischer Vier-Quadranten-Betrieb
• 13 wählbare Betriebsarten / Arbeitsmaschinen-Modelle (Drehmomentenregelung, Drehzahlregelung, Schwungmasse, Hubantrieb, Roller / Kalander, Lüfter, Pumpe, Kompressor, Wickelantrieb, frei definierbare zeitlich abhängige Last, manuelle und automatische Netzsynchronisation)
• Überwachung der gesteckten Wellenabdeckungen
• Abschaltung der Versorgungsspannung der Prüflinge bei fehlender Wellenabdeckung
• Schnittstelle zum Auslesen elektronischer Typenschilder der Prüflinge EDD
• Integrierter Messverstärker für Strom- und Spannungsmessung
• 5 Zoll Touch Farb-Display
• Vier-Quadranten-Monitor
• Galvanisch getrennte USB-Schnittstelle
• Thermische Überwachung der zu prüfenden Maschine
• Anschlussspannung: 400V, 45...65 Hz
• Maximale Ausgangsleistung: 10 kVA
• Abmessungen: 297 x 460 x 420 mm (HxBxT)
• Gewicht: 16,5 kg

Die Bremse bildet ein selbstgekühlter Asynchronservo mit Resolver.

Der Anschluss für Motor- und Geberzuleitung erfolgt über verpolungssichere Steckverbinder. Die Maschine ist thermisch überwacht und bildet mit dem Steuergerät ein drift- und kalibrierfreies Antriebs- und Bremssystem.

• Maximaldrehzahl: 4000min^-1
• Maximales Drehmoment 30 Nm
• Temperaturüberwachung: kontinuierlicher Temperatursensor (KTY)
• Resolver Auflösung: 65536 Impulse / Umdrehung
• Abmessungen: 275 x 210 x 210 mm (BxHxT)
• Gewicht: 9 kg

ActiveServo ist ein Programm zur Kennlinienaufnahme von Maschinen und zur statischen und dynamischen Arbeitspunktbestimmung. Es lassen sich 8 verschiedene Lastmaschinen (Schwungmasse, Pumpe, Lüfter, Kalander, Hubantrieb, Kompressor, Wickelantrieb, frei parametrierbare zeitabhängige Last) einstellen und parametrieren.

Besonderheiten:

• Messung, Berechnung und grafische Darstellung der mechanischen und elektrischen Größen
  (Drehzahl, Drehmoment, mechanische Leistung, Strom, Spannung, Wirk-, Schein-, Blindleistung, Wirkungsgrad, Leistungsfaktor)
• Simultane Darstellung von gemessenen und berechneten Größen (z.B. direkte Anzeige des Wirkungsgrades)
• Messung von Strom und Spannung (als Effektivwert auch bei nicht sinusförmigen Größen)
• Drehzahl- oder drehmomentgeregelter Betrieb
• Aufzeichnung der Größen über die Zeit
• Konfiguration der Einstellungen über elektronische Typenschilder EDD der Prüflinge
• Betrieb über alle vier Quadranten (Anzeige des generatorischen Drehmomentes
• Frei definierbare Rampenfunktion zur PC-gesteuerten Durchführung von Belastungsversuchen
• Darstellung der Kennlinien mehrerer Versuche zur Verdeutlichung von Parameteränderungen
• Export der Grafiken und der Messwerte

Kupplungsmanschette 1kW

Gummimanschette zur Kopplung zweier Maschinen

• ermöglicht einen schnellen und sicheren Aufbau
• Ausführung mit Innenzahnkranz
• Material: Gummi (Neopren)
• Maße: 40 x 58 mm (Länge x Durchmesser)
• Gewicht: 0,1 kg

Kupplungsabdeckung 1 kW mit LED-Statusanzeige

Steckbare Kunststoffabdeckung als Berührungsschutz der drehenden Kupplung zwischen zwei gekoppelten Maschinen

• Material: Makrolon klar mit Funktionsstecker
• Integrierte Beleuchtung signalisiert korrekte Funktion der Sicherheitsfunktionen
• Maße: 160 x 105 x 110 mm (HxBxT)
• Gewicht: 0,2 kg

Drehstromversorgung für elektrische Maschinen

Netzspannungsversorgung für Wechsel- und Drehstrom. Die Netzversorgung ist speziell auf die Verwendung mit elektrischen Maschinen abgestimmt.

• Ausgänge:
  • Drehstrom: L1, L2, L3, N auf Sicherheitsbuchsen 4 mm
• Schutzeinrichtungen:
  • Motorschutzschalter einstellbar von 6,3...16A
  • Unterspannungsauslöser
  • Sicherheitsabschaltung
• Netzanschluss: 3x 230/400V, 50/60Hz über CEE-Stecker mit 1,8m Kabel
• Abmessungen: 297 x 114 x 140mm (HxBxT)
• Gewicht: 2kg

Power-Multimeter

Die Bereiche elektrische Maschinen, Leistungselektronik und Antriebstechnik stellen besondere Anforderungen an Messgeräte. Neben einem hohen Überlastschutz muss die Erfassung der Messwerte unabhängig von der Kurvenform erfolgen. Das Universalmessgerät ist speziell für diese Bedürfnisse ausgelegt. Es ersetzt gleichzeitig bis zu 4 verschiedene Messgeräte– es ist Strom-/Spannungs-, Leistungs- und Phasenwinkelmesser in einem. Das grafische Display ermöglicht den Einsatz sowohl bei Schüler- als auch bei Demonstrationsexperimenten. Die im Lieferumfang enthaltene Software VI-Starter ermöglicht die Visualisierung der Messgrößen auf dem PC.

• Gleichzeitige, kurvenformunabhängige Messung von Spannung und Strom (max. 600 V, 20 A) (Messung von getakteten Spannungen)
• Berechnung von Wirk-, Schein-, Blindleistung und des Leistungsfaktors
• Messung von Gesamteffektivwert (RMS-AC+DC); Wechseleffektivwert (RMS-AC) und arithmetischem Mittelwert (AV-AC+DC)
• Unabhängige Eingänge für Strom und Spannung
• Elektrisch unzerstörbar bis 20 A/600 V
• Farb-Touch Display (5,7")
• Großanzeige oder Anzeige von bis zu 4 Messwerten
• Digitalanzeige mit Bargraph
• Galvanisch getrennte USB-Schnittstelle
• Innenwiderstand: Strompfad 10 m Ohm, Spannungspfad 10 M Ohm
• Spannungsbereiche: 30; 300; 600 V
• Strombereiche: 1; 10; 20 A
• Messgenauigkeit: 2%
• Automatische oder manuelle Messbereichswahl
• Demonstrationsmessgerät für Netzbetrieb
• Betriebsspannung: 110 - 230 V, 50/60 Hz
• Abmessungen: 297 x 228 x 85 mm (HxBxT)
• Gewicht: 2,5 kg

Mit der Software VI-Starter lassen sich alle gemessenen Größen auf dem PC darstellen. Es lassen sich bis zu 17 verschiedene Anzeigen öffnen.

• Oszilloskop Darstellung für Spannung, Strom und Leistung
• Leistungszähler zur Anzeige aufgenommener und abgegebener Leistung
• Daten-Logger für 14 verschiedene Messgrößen
• Daten Export für Daten-Logger
• Kennlinienschreiber

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4mm, schwarz mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: schwarz

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4 mm, blau mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• mit Rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ / 3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Temperatureinsatzbereich: -25°C bis +80°C / -15°C bis +70°C
• Farbe: blau

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4 mm, gn/ge mit Anzapfung

Technische Daten:

• Beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: grün/gelb

Sicherheitsmessleitungssatz 4mm (31 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 6 x 25cm lang, schwarz
• 4 x 50cm lang, schwarz
• 2 x 100cm lang, blau
• 2 x 100cm lang, rot
• 1 x 100cm lang, grün/gelb
• 1 x 150cm lang, blau
• 1 x 150cm lang, grün/gelb
• 2 x 150cm lang, grün
• 4 x 150cm lang, braun
• 4 x 150cm lang, schwarz
• 4 x 150cm lang, grau
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm

Robuster Experimentierwagen mit großem Platzangebot, hoher Stabilität und Belastbarkeit. Einfache Handhabung und hohe Vielseitigkeit durch Kompatibilität mit dem SybaPro System.

Arbeitsplatte und Ablageboden:

• Hochverdichtete Feinspanarbeitsplatte 30 mm, mit Lötkolben Hitzebeständiger Oberfläche nach DIN EN 438-1, Güteklasse E1
• Arbeitsplatte beidseitig HPL-laminiert 0,8mm, lichtgrau (RAL 7035), umlaufende Schutzkante aus 3 mm Kunststoff (RAL 7047), PVC-frei
• Tiefe Arbeitsplatte 800mm für komfortables Lernen und Verhinderung von Geräteüberstand
• Eingebauter Ablageboden für Zusatzgeräte

Stabiler Aufbau und optimale Laufeigenschaften:

• Maximale Stabilität durch Unterteil mit 4 Alu-Sprengpressprofilen mit Epoxidharzbeschichtung (80 µm), RAL 7047
• 8 Nuten zu je 10 mm (Industrienorm: Nut 10) für verschiedene Befestigungen
• Gewinkelte Stahl-Plattenzarge mit integriertem Kabelkanal, anthrazit (RAL 7016)
• Gewindeadapter zur Unterschrankmontage L+R
• 4 Rollen Ø100 mm, 2 gebremst, auf stabilem Stahlrahmen montiert, Stahlwinkel 5 mm
• Nach innen versetzten Rollen für reibungsloses Aneinanderreihen von mehrere Laborwagen
• Tiefgesetzter Schwerpunkt für optimale Stand und Kippsicherheit und verbesserte Laufeigenschaft

Integrierter 3-etagiger Experimentierrahmen:

• 3-Etagiger Rahmen für Experimentiergeräte (DIN A4 Platten)
• Stabile Aluquerprofile 5cm hoch, Geräteaufnahme mit Bürstenleisten gegen Vibrationen
• Freiraum unterhalb des Rahmens für Energie-Versorgungskanäle oder Stand-alone-Geräte

Zubehör inbegriffen:

• PC Fixierungswinkel mit Gummi Stopper, Halter für 48x 4mm Sicherheitsmessleitungen
• Inkl. 6-fach Steckdosenleiste mit Schalter, variabel montierbar, 2m Zuleitung

Abmessungen:

• Arbeitstischplatte 1240 x 30 x 800 mm (BxHxT)
• Tischplattenhöhe 760 mm
• Ablageboden 1155×30×445 mm (BxHxT)
• Gesamtmaß ohne Zubehör 1250 x 1970 x 800 mm (BxHxT)

Der Experimentier-/Laborwagen wird vormontiert geliefert.

Energieversorgung, für Experimentierstände mit Absicherung

Stromverteiler 400V CEE mit Sicherungsautomaten zur Befestigung am Profil der mobilen Experimentierstände oder direkt an der Tischplatte.

• 2 CEE-Steckdosen (400 V, 16 A, 5-polig) mit Sicherheitsklappdeckel
• 1 Schutzkontaktsteckdose (230 V)
• Absicherung: 1 x 3-polig LS B 16 A
• Netzanschluss: 3x 230/400 V, 50/60 Hz über CEE-Stecker mit 4 m Kabel
• Abmessungen: 510 x 120 x 110 mm (HxBxT)
• Gewicht: 5 kg

Display zur Ausstattung Industrielle Antriebe

• Beschriftungsdisplay mit fotorealistischem Farbdruck.
• Zur Befestigung an Aluminiumprofilen mobiler Experimentierstände mit einer Breite von 1250 mm.
• Komplett mit Befestigungsmaterial.
• Abmessungen: 1210 x 500 x 6mm (BxHxT)

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

• Faltarm mit 2-teiligem Gelenk
• Einfache Fixierung am Aluprofil
• Abnehmbare Halterung am Monitor mit VESA 75/100
• Belastbar bis 15kg
• Kabelführungsset enthalten mit Kabelbinder, Alu-Abeckprofile

Schutzhülle für Experimentierwagen, 3-etagig

Schutzhülle für 3-etagige mobile Experimentierstände (ST7200-7A und ST7200-7D).
Diese Schutzhülle schützt alle mobilen, 3-etagige SybaPro Experimentierwagen einschließlich ihrer integrierten Geräte und Systeme zuverlässig vor äußeren Einflüssen.

• Schutz der Geräte vor Staub, Feuchtigkeit
• Wasserdicht, wasserabweisend, winddicht, lichtecht und hochreißfest
• Aus hochstabilen Polymergewebe (130g /m²), imprägniert und abwaschbar
• frei von PFAS-Belastungen
