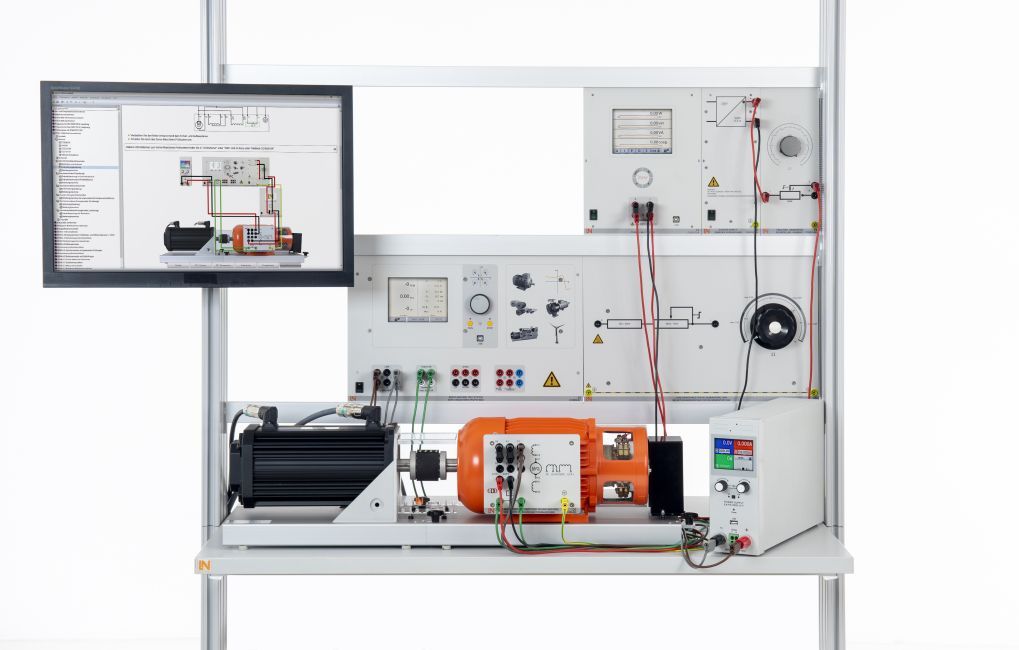

Gleichstrom-Mehrfunktionsmaschine 1kW

Funktionen:

• Nebenschlussmotor / -Generator
• Doppelschlussmotor / -Generator
• Reihenschlussmotor / -Generator

Technische Daten:

• Nennspannung: 220 V
• Nennstrom: 5,4/4,8/5,6 A
• Erregerspannung: 170 V
• Erregerstrom: 230 mA
• Nenndrehzahl: 2060 / 1700 / 1700 min^-1
• Nennleistung: 0,8 kW
• Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Elektronic Drive Data)
• Abmessungen: 520 x 220 x 250 mm (BxHxT)
• Gewicht: 21 kg

Geregeltes DC Hochspannungs- Netzgerät 1500W, 500V

Geregeltes Hochspannungs-Netzteil zur Versorgung von Gleichstrommaschinen

• Leistung: 1500 W
• Ausgangsspannung 0 -500 V DC
• Ausgangsstrom: 0 - 10 A DC
• Regelgenauigkeit 0,1%
• Einsetzbar als Konstantspannungs- und Konstantstromquelle (CV-/ CC-Mode)
• Schaltbarer Ausgang
• Überspannungs-, Überstrom-, Übertemperaturschutz
• Touch-Farb-Display
• Halterung für die platzsparende Integration ins Alu-Arbeitsplatzsystem
• Abmessungen: 92 x 239 x 352 mm(BxHxT)
• Gewicht: 8 kg

Erregerstromversorgung für Gleichstrommaschinen

Geregelte Spannungsversorgung zur Erregung von Gleichstrommaschinen

• Leistung: 110 W
• Ausgangsspannung 220 V DC
• Ausgangsstrom: max. 0,5 A DC
• Kurzschluss-Schutz
• Abmessungen: 297 x 114 x 125mm (HxBxT)
• Gewicht: 3 kg

Feldsteller für Generator 1kW

• Widerstand: 0...4,7 kOhm linear, stufenlos einstellbar
• Strom: max. 130 mA
• Nennleistung: 80 W
• Ausführung als Lehrplattensystem

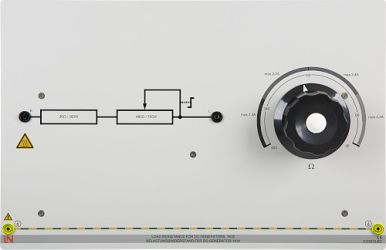

Belastungswiderstand f. DC-Generator 1kW

• Widerstand: 36...520 Ohm stufenlos einstellbar
• Strom: max. 4,3 A
• Nennleistung: 1,0 kW
• Abmessungen: 297 x 456 x 280 mm (HxBxT)
• Gewicht: 8,3 kg

Interactive Lab Assistant: Gleichstrommaschinen 1 kW.

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik Gleichstrommaschinen. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit den virtuellen Instrumenten zur Steuerung der Hardware eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Die virtuellen Instrumente lassen sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser, Kurssoftware und virtuellen Instrumenten

Lerninhalte:

Motorbetrieb:

• Anschluss des Motors
• Vergleich der verschiedenen Maschinen
• Typische Maschinendaten
• Drehzahlsteuerung mit Anlasser und Feldsteller
• Änderung der Drehrichtung
• Belastungskennlinien bei konstanter Eingangsspannung
• Auswertung der Messungen

Generatorbetrieb:

• Anschluss des Generators
• Ankerspannung in Abhängigkeit vom Erregerstrom
• Funktion und Einsatz des Feldstellers
• Spannungssteuerung selbst- und fremderregt
• Ankerstrom und Ankerspannung bei konstanter Drehzahl und konstantem Erregerstrom
• Belastungsdiagramm des Generators
• Kursdauer: ca. 10 h

Servo-Maschinen-Prüfsystem für 1kW Maschinen inkl. Software ActiveServo (D, GB,

Das Servo-Maschinen-Prüfsystem ist ein komplettes System zur Untersuchung elektrischer Maschinen und Antriebe. Er besteht aus dem digitalen Steuergerät, einer Bremse und der Software ActiveServo. Das System vereint neueste Technik mit einfacher Bedienung.
Ferner lassen sich mit dem System manuelle und automatische Synchronisation durchführen.

Das Steuergerät beinhaltet folgende Ausstattungsmerkmale:

• Dynamischer und statischer Vier-Quadranten-Betrieb
• 13 wählbare Betriebsarten / Arbeitsmaschinen-Modelle (Drehmomentenregelung, Drehzahlregelung, Schwungmasse, Hubantrieb, Roller / Kalander, Lüfter, Pumpe, Kompressor, Wickelantrieb, frei definierbare zeitlich abhängige Last, manuelle und automatische Netzsynchronisation)
• Überwachung der gesteckten Wellenabdeckungen
• Abschaltung der Versorgungsspannung der Prüflinge bei fehlender Wellenabdeckung
• Schnittstelle zum Auslesen elektronischer Typenschilder der Prüflinge EDD
• Integrierter Messverstärker für Strom- und Spannungsmessung
• 5 Zoll Touch Farb-Display
• Vier-Quadranten-Monitor
• Galvanisch getrennte USB-Schnittstelle
• Thermische Überwachung der zu prüfenden Maschine
• Anschlussspannung: 400V, 45...65 Hz
• Maximale Ausgangsleistung: 10 kVA
• Abmessungen: 297 x 460 x 420 mm (HxBxT)
• Gewicht: 16,5 kg

Die Bremse bildet ein selbstgekühlter Asynchronservo mit Resolver.

Der Anschluss für Motor- und Geberzuleitung erfolgt über verpolungssichere Steckverbinder. Die Maschine ist thermisch überwacht und bildet mit dem Steuergerät ein drift- und kalibrierfreies Antriebs- und Bremssystem.

• Maximaldrehzahl: 4000min^-1
• Maximales Drehmoment 30 Nm
• Temperaturüberwachung: kontinuierlicher Temperatursensor (KTY)
• Resolver Auflösung: 65536 Impulse / Umdrehung
• Abmessungen: 275 x 210 x 210 mm (BxHxT)
• Gewicht: 9 kg

ActiveServo ist ein Programm zur Kennlinienaufnahme von Maschinen und zur statischen und dynamischen Arbeitspunktbestimmung. Es lassen sich 8 verschiedene Lastmaschinen (Schwungmasse, Pumpe, Lüfter, Kalander, Hubantrieb, Kompressor, Wickelantrieb, frei parametrierbare zeitabhängige Last) einstellen und parametrieren.

Besonderheiten:

• Messung, Berechnung und grafische Darstellung der mechanischen und elektrischen Größen
  (Drehzahl, Drehmoment, mechanische Leistung, Strom, Spannung, Wirk-, Schein-, Blindleistung, Wirkungsgrad, Leistungsfaktor)
• Simultane Darstellung von gemessenen und berechneten Größen (z.B. direkte Anzeige des Wirkungsgrades)
• Messung von Strom und Spannung (als Effektivwert auch bei nicht sinusförmigen Größen)
• Drehzahl- oder drehmomentgeregelter Betrieb
• Aufzeichnung der Größen über die Zeit
• Konfiguration der Einstellungen über elektronische Typenschilder EDD der Prüflinge
• Betrieb über alle vier Quadranten (Anzeige des generatorischen Drehmomentes
• Frei definierbare Rampenfunktion zur PC-gesteuerten Durchführung von Belastungsversuchen
• Darstellung der Kennlinien mehrerer Versuche zur Verdeutlichung von Parameteränderungen
• Export der Grafiken und der Messwerte

Kupplungsmanschette 1kW

Gummimanschette zur Kopplung zweier Maschinen

• ermöglicht einen schnellen und sicheren Aufbau
• Ausführung mit Innenzahnkranz
• Material: Gummi (Neopren)
• Maße: 40 x 58 mm (Länge x Durchmesser)
• Gewicht: 0,1 kg

Kupplungsabdeckung 1 kW mit LED-Statusanzeige

Steckbare Kunststoffabdeckung als Berührungsschutz der drehenden Kupplung zwischen zwei gekoppelten Maschinen

• Material: Makrolon klar mit Funktionsstecker
• Integrierte Beleuchtung signalisiert korrekte Funktion der Sicherheitsfunktionen
• Maße: 160 x 105 x 110 mm (HxBxT)
• Gewicht: 0,2 kg

Drehstromversorgung für elektrische Maschinen

Netzspannungsversorgung für Wechsel- und Drehstrom. Die Netzversorgung ist speziell auf die Verwendung mit elektrischen Maschinen abgestimmt.

• Ausgänge:
  • Drehstrom: L1, L2, L3, N auf Sicherheitsbuchsen 4 mm
• Schutzeinrichtungen:
  • Motorschutzschalter einstellbar von 6,3...16A
  • Unterspannungsauslöser
  • Sicherheitsabschaltung
• Netzanschluss: 3x 230/400V, 50/60Hz über CEE-Stecker mit 1,8m Kabel
• Abmessungen: 297 x 114 x 140mm (HxBxT)
• Gewicht: 2kg

Power-Multimeter

Die Bereiche elektrische Maschinen, Leistungselektronik und Antriebstechnik stellen besondere Anforderungen an Messgeräte. Neben einem hohen Überlastschutz muss die Erfassung der Messwerte unabhängig von der Kurvenform erfolgen. Das Universalmessgerät ist speziell für diese Bedürfnisse ausgelegt. Es ersetzt gleichzeitig bis zu 4 verschiedene Messgeräte– es ist Strom-/Spannungs-, Leistungs- und Phasenwinkelmesser in einem. Das grafische Display ermöglicht den Einsatz sowohl bei Schüler- als auch bei Demonstrationsexperimenten. Die im Lieferumfang enthaltene Software VI-Starter ermöglicht die Visualisierung der Messgrößen auf dem PC.

• Gleichzeitige, kurvenformunabhängige Messung von Spannung und Strom (max. 600 V, 20 A) (Messung von getakteten Spannungen)
• Berechnung von Wirk-, Schein-, Blindleistung und des Leistungsfaktors
• Messung von Gesamteffektivwert (RMS-AC+DC); Wechseleffektivwert (RMS-AC) und arithmetischem Mittelwert (AV-AC+DC)
• Unabhängige Eingänge für Strom und Spannung
• Elektrisch unzerstörbar bis 20 A/600 V
• Farb-Touch Display (5,7")
• Großanzeige oder Anzeige von bis zu 4 Messwerten
• Digitalanzeige mit Bargraph
• Galvanisch getrennte USB-Schnittstelle
• Innenwiderstand: Strompfad 10 m Ohm, Spannungspfad 10 M Ohm
• Spannungsbereiche: 30; 300; 600 V
• Strombereiche: 1; 10; 20 A
• Messgenauigkeit: 2%
• Automatische oder manuelle Messbereichswahl
• Demonstrationsmessgerät für Netzbetrieb
• Betriebsspannung: 110 - 230 V, 50/60 Hz
• Abmessungen: 297 x 228 x 85 mm (HxBxT)
• Gewicht: 2,5 kg

Mit der Software VI-Starter lassen sich alle gemessenen Größen auf dem PC darstellen. Es lassen sich bis zu 17 verschiedene Anzeigen öffnen.

• Oszilloskop Darstellung für Spannung, Strom und Leistung
• Leistungszähler zur Anzeige aufgenommener und abgegebener Leistung
• Daten-Logger für 14 verschiedene Messgrößen
• Daten Export für Daten-Logger
• Kennlinienschreiber

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4mm, schwarz mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: schwarz

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4 mm, blau mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• mit Rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ / 3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Temperatureinsatzbereich: -25°C bis +80°C / -15°C bis +70°C
• Farbe: blau

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4 mm, gn/ge mit Anzapfung

Technische Daten:

• Beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: grün/gelb

Sicherheitsmessleitungssatz 4mm (31 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 6 x 25cm lang, schwarz
• 4 x 50cm lang, schwarz
• 2 x 100cm lang, blau
• 2 x 100cm lang, rot
• 1 x 100cm lang, grün/gelb
• 1 x 150cm lang, blau
• 1 x 150cm lang, grün/gelb
• 2 x 150cm lang, grün
• 4 x 150cm lang, braun
• 4 x 150cm lang, schwarz
• 4 x 150cm lang, grau
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, 1250x1970x700mm (BHT)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Gewicht: 45 kg

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Energieversorgung, für Experimentierstände mit Absicherung

Stromverteiler 400V CEE mit Sicherungsautomaten zur Befestigung am Profil der mobilen Experimentierstände oder direkt an der Tischplatte.

• 2 CEE-Steckdosen (400 V, 16 A, 5-polig) mit Sicherheitsklappdeckel
• 1 Schutzkontaktsteckdose (230 V)
• Absicherung: 1 x 3-polig LS B 16 A
• Netzanschluss: 3x 230/400 V, 50/60 Hz über CEE-Stecker mit 4 m Kabel
• Abmessungen: 510 x 120 x 110 mm (HxBxT)
• Gewicht: 5 kg

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5x7,5cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15kg / 33lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Tastaturadapter als Erweiterung für Flachbildschirmhalter

Tastaturadapter zur Verwendung in Kombination mit Flachbildschirmhaltern

• Montage zwischen Monitor und Aufnahme des Flachbildschirmhalters
• Variable 3-stufige Höhenanpassung durch mehrere vorgebohrte Aufnahmelöcher
• Aufnahmelöcher doppelreihig zur Verwendung mit VESA 75 und VESA 100-Standard
• Tastaturplatte für komfortable und ergonomische Bedienbarkeit um ca. 30° abgeschrägt
• Tastaturplatte als Fallschutz vorne 11mm aufgekantet inkl. Handgriff
• Variable 2-stufige Tiefenbefestigung der Tastaturplatte möglich (252/276mm)
• Extra breite Tastaturplatte (640mm) erlaubt zusätzlich die Ablage einer Maus
• Tastaturplattentiefe 172mm
• Inkl. zweier Kabelclips zur geführten und gebündelten Kabelverlegung
• Maximale Belastbarkeit 10kg
• Maße 360x640x276mm (B x H x T)

Dieser Adapter sollte nur in Verbindung mit Monitorhaltern bis 15kg Tragkraft verwendet werden.

Schutzhülle für den mobilen Experimentierstand, 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
