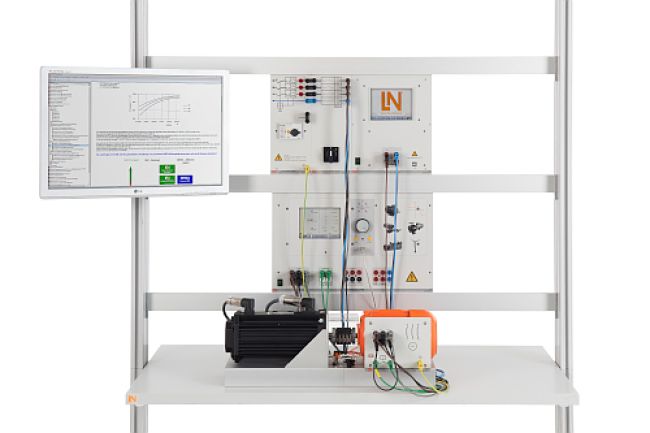

Energieeffizienzmotor 0,37kW

In Anlehnung an IE3 gefertigter Motor mit erhöhtem Wirkungsgrad.

• Bemessungsspannung: 400/230 V, 50 Hz
• Bemessungsstrom: 0,9/1,6 A
• Bemessungsdrehzahl: 1440 min^-1
• Bemessungsleistung: 0,37 kW
• cos phi: 0,72
• eta: 80,4 %
• Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Electronic Drive Data)
• Abmessungen: 340 x 210 x 210 mm (HxBxT)
• Gewicht: 11 kg

Interactive Lab Assistant: Energieeffiziente Antriebe 0,3 kW

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik Energieeffiziente Antriebe. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit den virtuellen Instrumenten zur Steuerung der Hardware eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Die virtuellen Instrumente lassen sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser, Kurssoftware und virtuellen Instrumenten

Lerninhalte:

• Verluste im Antriebssystem erkennen
• Motorkenngrößen Anhand der Kennlinie untersuchen
• Betrieb des Motors im Volllast- und Teillastbetrieb
• Indirekte Bestimmung des Wirkungsgrades
• Aufbau und Arbeitsweise von Energiesparmotoren
• Energieeffizienzklassen bei Motoren
• Vergleich von Energieeffizienzmotor und Normmotor
• Kenndaten von Energiesparmotoren
• Bestimmung der Einsparpotentiale
• Inbetriebnahme drehzahlveränderlicher Antriebe
• Untersuchung des Einflusses verschiedener Parameter auf das Betriebsverhalten
• Energieeffiziente Anpassung von Arbeitspunkten
• Erstellung energieeffizienter Bewegungsprofile
• Betrachtung der Effizienz des Gesamtsystems
• Kursdauer: ca. 12 h

Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,

Das Servo-Maschinen-Prüfsystem ist ein komplettes System zur Untersuchung elektrischer Maschinen und Antriebe. Er besteht aus dem digitalen Steuergerät, einer Bremse und der Software ActiveServo. Das System vereint neueste Technik mit einfacher Bedienung.
Ferner lassen sich mit dem System manuelle und automatische Synchronisation durchführen.

Das Steuergerät beinhaltet folgende Ausstattungsmerkmale:

• Dynamischer und statischer Vier-Quadranten-Betrieb
• 13 wählbare Betriebsarten / Arbeitsmaschinen-Modelle (Drehmomentenregelung, Drehzahlregelung, Schwungmasse, Hubantrieb, Roller / Kalander, Lüfter, Pumpe, Kompressor, Wickelantrieb, frei definierbare zeitlich abhängige Last, manuelle und automatische Netzsynchronisation)
• Überwachung der gesteckten Wellenabdeckungen
• Abschaltung der Versorgungsspannung der Prüflinge bei fehlender Wellenabdeckung
• Schnittstelle zum Auslesen elektronischer Typenschilder der Prüflinge EDD
• Integrierter Messverstärker für Strom- und Spannungsmessung
• 5,7 Zoll Touch Farb-Display
• Vier-Quadranten-Monitor
• Galvanisch getrennte USB-Schnittstelle
• Thermische Überwachung der zu prüfenden Maschine
• Anschlussspannung: 400V, 50 / 60 Hz
• Maximale Ausgangsleistung: 4 kVA
• Abmessungen: 297 x 460 x 420 mm (HxBxT)
• Gewicht: 16,5 kg

Die Bremse bildet ein selbstgekühlter Asynchronservo mit Resolver.

Der Anschluss für Motor- und Geberzuleitung erfolgt über verpolungssichere Steckverbinder. Die Maschine ist thermisch überwacht und bildet mit dem Steuergerät ein drift- und kalibrierfreies Antriebs- und Bremssystem.

• Maximaldrehzahl: 4000min^-1
• Maximales Drehmoment: 10 Nm
• Temperaturüberwachung: kontinuierlicher Temperatursensor (PT1000)
• Resolver Auflösung: 65536 Impulse / Umdrehung
• Abmessungen: 275 x 210 x 210 mm (BxHxT)
• Gewicht: 6 kg

ActiveServo ist ein Programm zur Kennlinienaufnahme von Maschinen und zur statischen und dynamischen Arbeitspunktbestimmung. Es lassen sich 8 verschiedene Lastmaschinen (Schwungmasse, Pumpe, Lüfter, Kalander, Hubantrieb, Kompressor, Wickelantrieb, frei parametrierbare zeitabhängige Last) einstellen und parametrieren.

Besonderheiten:

• Messung, Berechnung und grafische Darstellung der mechanischen und elektrischen Größen
  (Drehzahl, Drehmoment, mechanische Leistung, Strom, Spannung, Wirk-, Schein-, Blindleistung, Wirkungsgrad, Leistungsfaktor)
• Simultane Darstellung von gemessenen und berechneten Größen (z.B. direkte Anzeige des Wirkungsgrades)
• Messung von Strom und Spannung (als Effektivwert auch bei nicht sinusförmigen Größen)
• Drehzahl- oder drehmomentgeregelter Betrieb
• Aufzeichnung der Größen über die Zeit
• Konfiguration der Einstellungen über elektronische Typenschilder EDD der Prüflinge
• Betrieb über alle vier Quadranten (Anzeige des generatorischen Drehmomentes
• Frei definierbare Rampenfunktion zur PC-gesteuerten Durchführung von Belastungsversuchen
• Darstellung der Kennlinien mehrerer Versuche zur Verdeutlichung von Parameteränderungen
• Export der Grafiken und der Messwerte

Kupplungsmanschette 0,3kW

Gummimanschette zur Kopplung zweier Maschinen

• ermöglicht einen schnellen und sicheren Aufbau
• Ausführung mit Innenzahnkranz
• Material: Gummi (Neopren)
• Maße: 40 x 45 mm (Länge x Durchmesser)
• Gewicht: 0,1 kg

Kupplungsabdeckung 0,3kW mit LED-Statusanzeige

Steckbare Kunststoffabdeckung als Berührungsschutz der drehenden Kupplung zwischen zwei gekoppelten Maschinen

• Material: Makrolon klar mit Funktionsstecker
• Integrierte Beleuchtung signalisiert korrekte Funktion der Sicherheitsfunktionen
• Maße: 135 x 80 x 85 mm (HxBxT)
• Gewicht: 0,2 kg

Drehstromversorgung für elektrische Maschinen

Netzspannungsversorgung für Wechsel- und Drehstrom. Die Netzversorgung ist speziell auf die Verwendung mit elektrischen Maschinen abgestimmt.

• Ausgänge:
  • Drehstrom: L1, L2, L3, N auf Sicherheitsbuchsen 4 mm
• Schutzeinrichtungen:
  • Motorschutzschalter einstellbar von 6,3...16A
  • Unterspannungsauslöser
  • Sicherheitsabschaltung
• Netzanschluss: 3x 230/400V, 50/60Hz über CEE-Stecker mit 1,8m Kabel
• Abmessungen: 297 x 114 x 140mm (HxBxT)
• Gewicht: 2kg

Power-Multimeter

Die Bereiche elektrische Maschinen, Leistungselektronik und Antriebstechnik stellen besondere Anforderungen an Messgeräte. Neben einem hohen Überlastschutz muss die Erfassung der Messwerte unabhängig von der Kurvenform erfolgen. Das Universalmessgerät ist speziell für diese Bedürfnisse ausgelegt. Es ersetzt gleichzeitig bis zu 4 verschiedene Messgeräte– es ist Strom-/Spannungs-, Leistungs- und Phasenwinkelmesser in einem. Das grafische Display ermöglicht den Einsatz sowohl bei Schüler- als auch bei Demonstrationsexperimenten. Die im Lieferumfang enthaltene Software VI-Starter ermöglicht die Visualisierung der Messgrößen auf dem PC.

• Gleichzeitige, kurvenformunabhängige Messung von Spannung und Strom (max. 600 V, 20 A) (Messung von getakteten Spannungen)
• Berechnung von Wirk-, Schein-, Blindleistung und des Leistungsfaktors
• Messung von Gesamteffektivwert (RMS-AC+DC); Wechseleffektivwert (RMS-AC) und arithmetischem Mittelwert (AV-AC+DC)
• Unabhängige Eingänge für Strom und Spannung
• Elektrisch unzerstörbar bis 20 A/600 V
• Farb-Touch Display (5,7")
• Großanzeige oder Anzeige von bis zu 4 Messwerten
• Digitalanzeige mit Bargraph
• Galvanisch getrennte USB-Schnittstelle
• Innenwiderstand: Strompfad 10 m Ohm, Spannungspfad 10 M Ohm
• Spannungsbereiche: 30; 300; 600 V
• Strombereiche: 1; 10; 20 A
• Messgenauigkeit: 2%
• Automatische oder manuelle Messbereichswahl
• Demonstrationsmessgerät für Netzbetrieb
• Betriebsspannung: 110 - 230 V, 50/60 Hz
• Abmessungen: 297 x 228 x 85 mm (HxBxT)
• Gewicht: 2,5 kg

Mit der Software VI-Starter lassen sich alle gemessenen Größen auf dem PC darstellen. Es lassen sich bis zu 17 verschiedene Anzeigen öffnen.

• Oszilloskop Darstellung für Spannung, Strom und Leistung
• Leistungszähler zur Anzeige aufgenommener und abgegebener Leistung
• Daten-Logger für 14 verschiedene Messgrößen
• Daten Export für Daten-Logger
• Kennlinienschreiber

Sicherheitsmessleitungssatz 4mm (31 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 6 x 25cm lang, schwarz
• 4 x 50cm lang, schwarz
• 2 x 100cm lang, blau
• 2 x 100cm lang, rot
• 1 x 100cm lang, grün/gelb
• 1 x 150cm lang, blau
• 1 x 150cm lang, grün/gelb
• 2 x 150cm lang, grün
• 4 x 150cm lang, braun
• 4 x 150cm lang, schwarz
• 4 x 150cm lang, grau
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe schwarz


Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe blau

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V/32 A CAT II
• Farbe gn/ge

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, (1250 x 1970 x 700 mm)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Energieversorgung, für Experimentierstände

Stromverteiler 400V CEE mit Sicherungsautomaten zur Befestigung am Profil der mobilen Experimentierstände oder direkt an der Tischplatte.

• 2 CEE-Steckdosen (400 V, 16 A, 5-polig) mit Sicherheitsklappdeckel
• 1 Schutzkontaktsteckdose (230 V)
• Absicherung: 1 x 3-polig LS B 16 A
• Netzanschluss: 3x 230/400 V, 50/60 Hz über CEE-Stecker mit 4 m Kabel
• Abmessungen: 510 x 120 x 110 mm (HxBxT)
• Gewicht: 5 kg

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5 x 7,5 cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15 kg / 33 lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480 mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Tastaturadapter als Erweiterung für Flachbildschirmhalter

Tastaturadapter zur Verwendung in Kombination mit Flachbildschirmhaltern

• Montage zwischen Monitor und Aufnahme des Flachbildschirmhalters
• Variable 3-stufige Höhenanpassung durch mehrere vorgebohrte Aufnahmelöcher
• Aufnahmelöcher doppelreihig zur Verwendung mit VESA 75 und VESA 100-Standard
• Tastaturplatte für komfortable und ergonomische Bedienbarkeit um ca. 30° abgeschrägt
• Tastaturplatte als Fallschutz vorne 11 mm aufgekantet inkl. Handgriff
• Variable 2-stufige Tiefenbefestigung der Tastaturplatte möglich (252/276 mm)
• Extra breite Tastaturplatte (640 mm) erlaubt zusätzlich die Ablage einer Maus
• Tastaturplattentiefe 172 mm
• Inkl. zweier Kabelclips zur geführten und gebündelten Kabelverlegung
• Maximale Belastbarkeit 10 kg
• Maße 360x640x276 mm (H x B x T)

Dieser Adapter sollte nur in Verbindung mit Monitorhaltern bis 15 kg Tragkraft verwendet werden.

Schutzhülle für den mobilen Experimentierstand - 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
