Ausstattung / Produkt

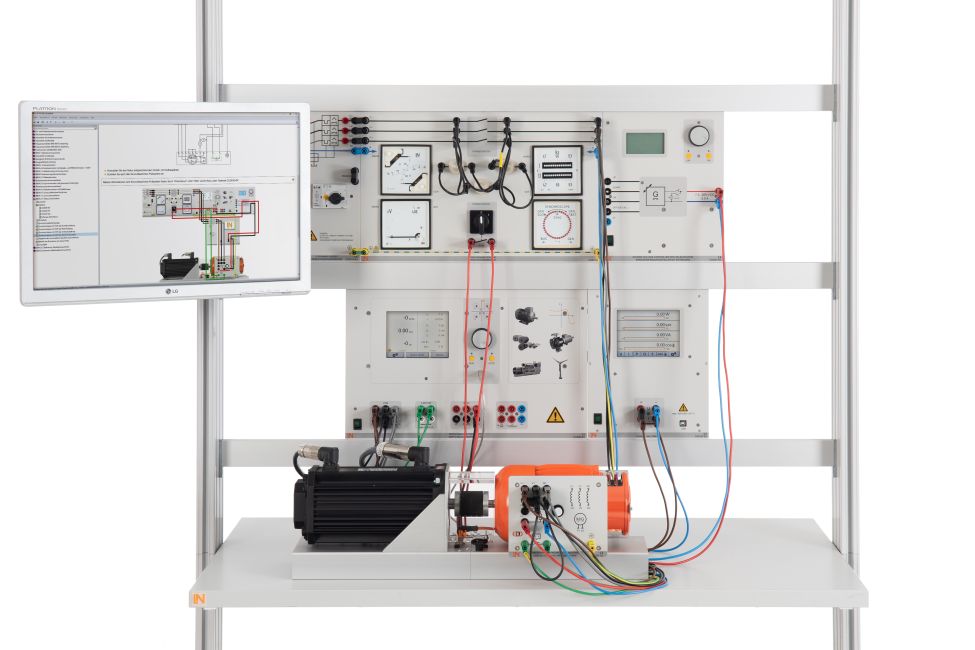

EEM 5.2-3

Netzsynchronisation 300W

Bei der Netzsynchronisation wird der unbelastete Generator ans Netz geschaltet. Spannung, Frequenz und Phasenlage müssen mit dem Netz übereinstimmen. Zur Messung dieser Größen werden unterschiedliche Messgeräte eingesetzt. Die Einstellung der Größen erfolgt über die Generatordrehzahl und die Erregung des Generators.

    • Manuelle Netzsynchronisation mit Hilfe der Hell-, Dunkel und Umlaufschaltung
    • Netzsynchronisation mit Einsatz von Doppelfrequenzmesser, Doppelspannungsmesser,
    • Synchronoskop und Nullspannungsmesser
    • Einfluss der Generatordrehzahl
    • Einfluss der Generatorerregung
    • Einstellen des Energieflusses mit Hilfe des Antriebs
    • Multimediale Versuchsanleitung mit integrierten virtuellen Instrumenten
    • Hohe Schaltungssicherheit durch eindeutige Kennzeichnung der Anschlüsse und Kennzeichnung nach DIN-/IEC-Normen
    • Sicherung aller rotierenden Teile durch Abdeckungen
    • Schutz der Maschine gegen thermische Überlastung durch Temperatursensoren
    • Optimale Handhabung, da alle Maschinen einer Leistungsklasse über die gleiche Wellenhöhen verfügen
    • Werkzeugloses Kuppeln von Maschinen und Anbauteilen über spielfreie elastische Kupplungsmanschetten
    • In Verbindung mit dem Servo-Maschinenprüfsystem lassen sich die Maschinen in vier Quadranten Antreiben und Bremsen
    • Bestimmung von Drehzahl und Drehmoment in Echtzeit
    • Messung von Strom-, Spannung und Leistungen während des Betriebs
Ergänzungsausstattung zur Synchronmaschine, bestehend aus:
1

Motorschutzschalter 3-polig 0,45 - 0,63A

CO3212-1J

1

Synchronisiereinheit

CO3212-6V

Medien:
1

Interactive Lab Assistant: Synchronmaschinen, Synchronisation, Reluktanzmaschin

SO2805-1G

Zusätzlich erforderlich - Ausstattung Maschinenprüfstand Servo-Antriebs-/Bremssystem:
1

Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,

CO3636-6X

1

Kupplungsmanschette 0,3kW

SE2662-2A

1

Kupplungsabdeckung 0,3kW mit LED-Statusanzeige

SE2662-7C

Stromversorgung:
1

Drehstromversorgung für elektrische Maschinen

CO3212-5V

Messgeräte:
1

Power-Multimeter

CO5127-2A

Zubehör:
1

Sicherheitsmessleitungssatz 4mm (31 Stück)

SO5148-1L

20

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3R

2

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3V

2

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3W

1

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, 1250x1970x700mm (BHT)

ST7200-4C

1

Energieversorgung, für Experimentierstände mit Absicherung

ST8008-8N

1

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

ST8010-4T

1

Tastaturadapter als Erweiterung für Flachbildschirmhalter

ST8010-4G

1

Schutzhülle für den mobilen Experimentierstand, 3-etagig

ST8010-9Y

backlink-side-image

Modul EEM 5.2-3 gehört zum EEM 5-3 Synchronmaschinen und Netzsynchronisation 300W Paket

Sie haben schon Module und möchten diese erweitern?
Kein Problem...

Weitere Module für das EEM 5-3-Paket

EEM 5.1-3 Synchronmaschinen 300W

EEM 5.2-3 Netzsynchronisation 300W

EEM 5.3-3 Drehstrom Reluktanzmaschine 300W
