Selbstgeführte Stromrichter

Das Lehrsystem Selbstgeführte Stromrichterschaltungen ermöglicht den Aufbau und die Untersuchung von Leistungselektronikschaltungen mit IGBTs. Neben den Leistungshalbleitern beinhaltet das System die Ansteuerung und die Messung aller relevanten Größen. Die Bedienung und Aufzeichnung der Messungen erfolgen durch virtuelle Instrumente. Alternativ kann das System ohne PC betrieben werden. Die Versuchsanleitung bildet ein interaktiver Multimediakurs. Das System kann über eine MATLAB Schnittstelle erweitert werden. So lassen sich eigene Applikationen erstellen und mit realen Hardwarekomponenten testen.

Es lassen sich folgende Schaltungen realisieren:

• 1-Quadrantensteller
• 4-Quadrantensteller
• Wechselstromrichter
• Drehstromwechselrichter
• Frequenzumrichter Antrieb
• Geregelter Gleichstromantrieb
• Servo-Antrieb

Das Gerät beinhaltet folgende Ausstattungsmerkmale:

• Steuereinheit mit 6pulsigem IGBT-Wechselrichter
• DSP gesteuerte Ansteuer- und Messeinheit
• Integrierte Messung von 3 Strömen und 6 Spannungen
• Elektronische Überwachung und Abschaltung bei Überspannung und Überlast
• Integrierte Reglerfunktion zum Aufbau geregelter Antriebe
• Schnittstelle zur Anbindung an MATLAB
• Wählbare PWM-Frequenzen
• USB-Schnittstelle
• Eingang für Inkrementalgeber
• Analogeingang
• Integrierter Bremschopper
• Anschlussspannung: 3 x 47 V... 400 V, 50...60 Hz
• Maximale Ausgangsleistung: 1 kVA
• Abmessungen: 297 x 460 x 210 mm (HxBxT)
• Gewicht: 5,3 kg

Virtuelle Instrumente ermöglichen die Ansteuerung des Systems über den PC. Diese ermöglichen die intuitive Bedienung sowie die Aufzeichnung der Messwerte und sichern so einen schnellen Lernerfolg.

Besonderheiten:

• Einstellung der Parameter vom PC aus
• Messung der Zeitverläufe von Ausgangsstrom und Ausgangsspannung mit grafischer Darstellung im Zeitliniendiagrammmit bis zu 20 wählbaren Kanälen
• Berechnung und grafische Darstellung der zeitlichen Verläufe der Eingangs- und Ausgangsleistung
• Berechnung von Effektivwerten, Mittelwerten und Wechselanteilen von Strömen und Spannungen sowie Scheinleistung, Wirkleistung (Gleich- und Wechselanteil), Blindleistung, und Formfaktor
• Automatische Aufnahme der Steuerkennlinie und graphische Darstellung
• Darstellung der Abhängigkeit aller berechneten Größen vom Tastgrad
• Dreidimensionale Vektordarstellung der Ausgangsleistungen
• Analyse der Signale mit Hilfe der FFT (Fast Fourier Transformation).
• Synthese von Signalen durch schrittweises Zusammensetzen aus den einzelnen Sinus- und Cosinus-Komponenten.
• Animation, d.h. schrittweise Addition der einzelnen Schwingungskomponenten, um das Zustandekommen des Signals zu demonstrieren
• Export der Grafiken und der Messwerte
• 32-Bit-Version für Windows

USB-Adapter mit MATLAB-Toolbox für Leistungselektronik und Regelungstechnik

MATLAB ermöglicht das Rapid Prototyping von Embedded Steuerungs- und Regelungssystemen. Systementwürfe lassen sich zuerst auf dem PC untersuchen. Im nächsten Schritt lassen sich diese auf reale Hardware übertragen und testen.

Die MATLAB-Schnittstelle ermöglicht MATLAB Projekte auf das Leistungselektroniksystem oder den Digitalen Universalregler zu übertragen und auszutesten. Treiber und Toolboxen ermöglichen die Erstellung eigener Applikationen.

Besonderheiten:

• Separate Hardwareschnittstelle zum Übertragen der in MATLAB erstellten Applikationen
• MATLAB unterstützte USB Schnittstelle für den Austausch von Parametern und Messdaten
• Beliebige Größen lassen sich in MATLAB aufzeichnen und aufbereiten
• Angepasste MATLAB Bibliothek erleichtert den Zugriff auf die Leistungselektronikhardware
• Software in the loop Unterstützung
• Prozessor in the loop Unterstützung
• Hardware in the loop Unterstützung

Notwendige Systemvoraussetzungen:

• MATLAB Version R2022a
• Simulink Version 10.5
• Embedded Coder Version 7.8
• C2000 Microcontroller Blockset
• MATLAB Coder Version 5.4
• Simulink Coder Version 9.7
• Code Composer Studio v5

Lieferumfang:

• Programmieradapter mit USB-Schnittstelle, galvanisch getrennt
• MATLAB-Toolbox für Leistungselektronik und Antriebsregelung
• Treiber
• Dokumentation (D, EN)

Synchron Servomotor 0,3kW

Permanenterregter Synchronmotor (PMSM)

• Bemessungsspannung: 320 V
• Bemessungsstrom: 2,9 A
• Bemessungsdrehzahl: 6000 min^-1
• Bemessungsleistung: 0,6 kW
• Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Electronic Drive Data)
• Abmessungen: 340 x 210 x 210 mm (BxHxT)
• Gewicht: 2,9 kg

3-Phasen Trenntransformator 300VA

Der 3-Phasen-Trenntransformator dient als Netzversorgung für alle Leistungselektronikversuche. Das Gerät besteht aus einem Trenntransformator mit thermomagnetischem Schutzschalter. Ein zweiter Ausgang stellt zusätzlich die Netzspannung abgesichert über einen thermomagnetischen Schutzschalter zur Verfügung.

• Eingangsspannung: 3x 400V, 50Hz über CEE Stecker
• Ausgangsspannung 1: 3x 94V mit Mittelanzapfung 47V
• Ausgangsspannung 2: 3x 400V
• Absicherung über 2 separate thermomagnetische Schutzschalter mit Unterspannungsauslöser
• Leistung: 300VA
• Abmessungen: 297 x 228 x 160mm (HxBxT)
• Gewicht: 4,5 kg

Inkrementaler Lagegeber 1024 Impulse, 0,3kW

Der inkrementale Lagegeber lässt sich zwischen zwei Lagerschilder montieren.

Der Inkrementalgeber besitzt folgende Merkmale:

• 1024 Impulse
• Drehzahl: 6000 1/min
• Gewicht: 1,7 kg
• zwei Wellenenden

Kupplungsabdeckung 0,3kW mit LED-Statusanzeige

Steckbare Kunststoffabdeckung als Berührungsschutz der drehenden Kupplung zwischen zwei gekoppelten Maschinen

• Material: Makrolon klar mit Funktionsstecker
• Integrierte Beleuchtung signalisiert korrekte Funktion der Sicherheitsfunktionen
• Maße: 135 x 80 x 85 mm (HxBxT)
• Gewicht: 0,2 kg

Kupplungsmanschette 0,3kW

Gummimanschette zur Kopplung zweier Maschinen

• ermöglicht einen schnellen und sicheren Aufbau
• Ausführung mit Innenzahnkranz
• Material: Gummi (Neopren)
• Maße: 40 x 45 mm (Länge x Durchmesser)
• Gewicht: 0,1 kg

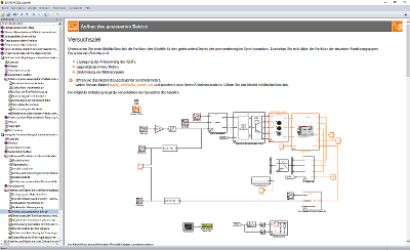

Interactive Lab Assistant: Servomotor, elektronisch kommutierter Motor 0,3 kW

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik moderner Servomotoren und elektronischer Kommutierung. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit den virtuellen Instrumenten zur Steuerung der Hardware eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Die virtuellen Instrumente lassen sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser, Kurssoftware und virtuellen Instrumenten

Lerninhalte:

• Funktionsprinzip von Servomotor mit elektronischer Kommutierung bzw. bürstenlosem Gleichstrommotor
• Analyse der feldorientierten Raumzeigermodulation
• Untersuchung von Koordinaten- und Gebersystemen
• Computerunterstützte Parametrierung und Animation
• Kursdauer: ca. 10 h

Interactive Lab Assistant: Servoantriebe mit MATLAB -Simulink 0,3 kW

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik geregelter Servoantriebe. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit den virtuellen Instrumenten zur Steuerung der Hardware eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Die virtuellen Instrumente lassen sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser, Kurssoftware und virtuellen Instrumenten

Lerninhalte:

• Erstellung eines HIL-Systems unter Echtzeitbedingungen
• Modellbildung und Entwurf der Servoregelung auf kontinuierlicher Entwurfsebene
• Diskretisierung der Regelung für den Betrieb auf einem DSP
• Erstellung und Optimierung von Strom- und Drehzahlregler
• Park- und Clarketransformation
• Integration der Raumzeigermodulation für die optimale Ansteuerung der IGBTs
• Entkopplung der feldorientierten Ströme und Spannungen
• Drehzahl- und Lageerfassung über einen Inkrementalgeber
• Vergleich der Simulationsergebnisse mit den realen Messungen
• Kursdauer: ca. 12 h

Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,

Das Servo-Maschinen-Prüfsystem ist ein komplettes System zur Untersuchung elektrischer Maschinen und Antriebe. Er besteht aus dem digitalen Steuergerät, einer Bremse und der Software ActiveServo. Das System vereint neueste Technik mit einfacher Bedienung.
Ferner lassen sich mit dem System manuelle und automatische Synchronisation durchführen.

Das Steuergerät beinhaltet folgende Ausstattungsmerkmale:

• Dynamischer und statischer Vier-Quadranten-Betrieb
• 13 wählbare Betriebsarten / Arbeitsmaschinen-Modelle (Drehmomentenregelung, Drehzahlregelung, Schwungmasse, Hubantrieb, Roller / Kalander, Lüfter, Pumpe, Kompressor, Wickelantrieb, frei definierbare zeitlich abhängige Last, manuelle und automatische Netzsynchronisation)
• Überwachung der gesteckten Wellenabdeckungen
• Abschaltung der Versorgungsspannung der Prüflinge bei fehlender Wellenabdeckung
• Schnittstelle zum Auslesen elektronischer Typenschilder der Prüflinge EDD
• Integrierter Messverstärker für Strom- und Spannungsmessung
• 5 Zoll Touch Farb-Display
• Vier-Quadranten-Monitor
• Galvanisch getrennte USB-Schnittstelle
• Thermische Überwachung der zu prüfenden Maschine
• Anschlussspannung: 400V, 50 / 60 Hz
• Maximale Ausgangsleistung: 4 kVA
• Abmessungen: 297 x 460 x 420 mm (HxBxT)
• Gewicht: 16,5 kg

Die Bremse bildet ein selbstgekühlter Asynchronservo mit Resolver.

Der Anschluss für Motor- und Geberzuleitung erfolgt über verpolungssichere Steckverbinder. Die Maschine ist thermisch überwacht und bildet mit dem Steuergerät ein drift- und kalibrierfreies Antriebs- und Bremssystem.

• Maximaldrehzahl: 4000min^-1
• Maximales Drehmoment: 10 Nm
• Temperaturüberwachung: kontinuierlicher Temperatursensor (PT1000)
• Resolver Auflösung: 65536 Impulse / Umdrehung
• Abmessungen: 275 x 210 x 210 mm (BxHxT)
• Gewicht: 6 kg

ActiveServo ist ein Programm zur Kennlinienaufnahme von Maschinen und zur statischen und dynamischen Arbeitspunktbestimmung. Es lassen sich 8 verschiedene Lastmaschinen (Schwungmasse, Pumpe, Lüfter, Kalander, Hubantrieb, Kompressor, Wickelantrieb, frei parametrierbare zeitabhängige Last) einstellen und parametrieren.

Besonderheiten:

• Messung, Berechnung und grafische Darstellung der mechanischen und elektrischen Größen
  (Drehzahl, Drehmoment, mechanische Leistung, Strom, Spannung, Wirk-, Schein-, Blindleistung, Wirkungsgrad, Leistungsfaktor)
• Simultane Darstellung von gemessenen und berechneten Größen (z.B. direkte Anzeige des Wirkungsgrades)
• Messung von Strom und Spannung (als Effektivwert auch bei nicht sinusförmigen Größen)
• Drehzahl- oder drehmomentgeregelter Betrieb
• Aufzeichnung der Größen über die Zeit
• Konfiguration der Einstellungen über elektronische Typenschilder EDD der Prüflinge
• Betrieb über alle vier Quadranten (Anzeige des generatorischen Drehmomentes
• Frei definierbare Rampenfunktion zur PC-gesteuerten Durchführung von Belastungsversuchen
• Darstellung der Kennlinien mehrerer Versuche zur Verdeutlichung von Parameteränderungen
• Export der Grafiken und der Messwerte

Kupplungsmanschette 0,3kW

Gummimanschette zur Kopplung zweier Maschinen

• ermöglicht einen schnellen und sicheren Aufbau
• Ausführung mit Innenzahnkranz
• Material: Gummi (Neopren)
• Maße: 40 x 45 mm (Länge x Durchmesser)
• Gewicht: 0,1 kg

Kupplungsabdeckung 0,3kW mit LED-Statusanzeige

Steckbare Kunststoffabdeckung als Berührungsschutz der drehenden Kupplung zwischen zwei gekoppelten Maschinen

• Material: Makrolon klar mit Funktionsstecker
• Integrierte Beleuchtung signalisiert korrekte Funktion der Sicherheitsfunktionen
• Maße: 135 x 80 x 85 mm (HxBxT)
• Gewicht: 0,2 kg

Power-Multimeter

Die Bereiche elektrische Maschinen, Leistungselektronik und Antriebstechnik stellen besondere Anforderungen an Messgeräte. Neben einem hohen Überlastschutz muss die Erfassung der Messwerte unabhängig von der Kurvenform erfolgen. Das Universalmessgerät ist speziell für diese Bedürfnisse ausgelegt. Es ersetzt gleichzeitig bis zu 4 verschiedene Messgeräte– es ist Strom-/Spannungs-, Leistungs- und Phasenwinkelmesser in einem. Das grafische Display ermöglicht den Einsatz sowohl bei Schüler- als auch bei Demonstrationsexperimenten. Die im Lieferumfang enthaltene Software VI-Starter ermöglicht die Visualisierung der Messgrößen auf dem PC.

• Gleichzeitige, kurvenformunabhängige Messung von Spannung und Strom (max. 600 V, 20 A) (Messung von getakteten Spannungen)
• Berechnung von Wirk-, Schein-, Blindleistung und des Leistungsfaktors
• Messung von Gesamteffektivwert (RMS-AC+DC); Wechseleffektivwert (RMS-AC) und arithmetischem Mittelwert (AV-AC+DC)
• Unabhängige Eingänge für Strom und Spannung
• Elektrisch unzerstörbar bis 20 A/600 V
• Farb-Touch Display (5,7")
• Großanzeige oder Anzeige von bis zu 4 Messwerten
• Digitalanzeige mit Bargraph
• Galvanisch getrennte USB-Schnittstelle
• Innenwiderstand: Strompfad 10 m Ohm, Spannungspfad 10 M Ohm
• Spannungsbereiche: 30; 300; 600 V
• Strombereiche: 1; 10; 20 A
• Messgenauigkeit: 2%
• Automatische oder manuelle Messbereichswahl
• Demonstrationsmessgerät für Netzbetrieb
• Betriebsspannung: 110 - 230 V, 50/60 Hz
• Abmessungen: 297 x 228 x 85 mm (HxBxT)
• Gewicht: 2,5 kg

Mit der Software VI-Starter lassen sich alle gemessenen Größen auf dem PC darstellen. Es lassen sich bis zu 17 verschiedene Anzeigen öffnen.

• Oszilloskop Darstellung für Spannung, Strom und Leistung
• Leistungszähler zur Anzeige aufgenommener und abgegebener Leistung
• Daten-Logger für 14 verschiedene Messgrößen
• Daten Export für Daten-Logger
• Kennlinienschreiber

Digitalmultimeter Multi 13S

Universelles Labor-Multimeter und Temperaturmessgerät mit IR-Datenschnittstelle, für anspruchsvolles, universelles Messen und Registrieren in Ausbildung, Energietechnik, Prozesstechnik uvm.

• 3 ¾-stelliges Multimeter; Auflösung: ±3.100 Digits
• Messkategorie CATII - 1000 V
• Ankopplung an UniTrain-System über IR-Datenschnittstelle
• Messbereiche Spannung und Strom: 30 mV - 1000 V DC, 3V - 1000 V AC; 3 mA - 16 A DC; 30 mA - 10 A AC
• Widerstandsbereiche: 30 Ohm - 30 MOhm
• Sonderbereiche: °C für Temperatur Messung mit PT 100/1000 (PT 100/100 nicht im Lieferumfang, optionales Zubehör)
• Durchgangs- und Diodentest
• Automatische Bereichswahl und Batterieabschaltung, Min/Max und Data Hold-Funktion
• Hochstromsicherung für Nennspannung 1000 V
• Absicherung des Strom-Messbereiches bis 300 mA mittels Schmelzsicherung
• Display mit Bargraph und Hintergrundbeleuchtung
• Lieferumfang: Gummischutzhülle, Messleitungen, Ersatzsicherung, 9 V-Batterie, Testzertifikat nach DIN 43751.

Sicherheitsmessleitungssatz 4mm (31 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 6 x 25cm lang, schwarz
• 4 x 50cm lang, schwarz
• 2 x 100cm lang, blau
• 2 x 100cm lang, rot
• 1 x 100cm lang, grün/gelb
• 1 x 150cm lang, blau
• 1 x 150cm lang, grün/gelb
• 2 x 150cm lang, grün
• 4 x 150cm lang, braun
• 4 x 150cm lang, schwarz
• 4 x 150cm lang, grau
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4mm, schwarz mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: schwarz

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4 mm, blau mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• mit Rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ / 3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Temperatureinsatzbereich: -25°C bis +80°C / -15°C bis +70°C
• Farbe: blau

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4 mm, gn/ge mit Anzapfung

Technische Daten:

• Beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: grün/gelb

SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm

Lucas-Nülle Experimentier-/Laborwagen (Labor- und Industriedesign grau)

Unser hochwertiger und fahrbarer Experimentier- und Demostand der SybaPro-Serie von Lucas-Nülle überzeugt durch enorme Stabilität, ein größeres Platzangebot, hervorragende Stand- und Laufeigenschaften, ein einfaches Handling und nahezu unendliche Personalisierungs- und Gestaltungsmöglichkeiten. Der Wagen ist durch seine Konstruktion mit vier Aluprofil-Tischbeinen und speziellen Zargen- und Plattenbefestigungen den höchsten Ansprüchen gewachsen – um die Ausbildung in Ihren Laboren und Werkstätten zu vereinfachen. Für einen perfekt organisierten Lernplatz mit extra viel Stauraum haben Sie die Möglichkeit, Hängeunterschränke im unteren Bereich des Wagens zu platzieren. Selbstverständlich ist der Wagen kompatibel zu allen An- und Ausbauteilen des Lucas-Nülle SybaPro-Systems.

Komfortabel lernen dank extratiefer Tischplatte und eines Ablagebodens

• Die großzügige Tischplatte mit 800mm Tiefe bietet Ihnen viel Raum zum Arbeiten und schützt gleichzeitig Ihre Geräte: Da kein Gerät mehr übersteht, werden Wandkollisionen vermieden.
• Der Ablageboden bietet Raum für große Peripherie wie PCs, Kompressoren, Unterschränke und alles, was Sie sonst noch unterbringen möchten – für einen vielseitigen und organisierten Lernplatz mit viel Stauraum und Platz für Ordnung.
• Hochverdichtete, mehrschichtige Feinspanplatten nach DIN EN 438-1 in einer Stärke von 30 Millimetern sorgen für noch mehr Stabilität.
• Bei den Platten gemäß Güteklasse E1 nach DIN 68765 haben Sie die Wahl: Sie sind in vielen verschiedenen Dekoren lieferbar.
• Standardmäßig sind die Platten mit beidseitigem, 0,8mm starkem und leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926 in Lichtgrau (RAL 7035) ausgestattet.
• Das robuste Material garantiert Langlebigkeit und ist gegen eine Vielzahl von Chemikalien, Säuren und Laugen beständig.
• Die Platten sind hitzeunempfindlich: Beispielswiese flüssiges Lötzinn oder punktförmige Erwärmung durch Lötkolben können ihnen nichts anhaben.
• Eingefasst ist die Platte mit einer massiven, schlagzähen Schutzkante aus 3mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047.
• Der Belag und die Umleimer sind PVC-frei.
• Die Maße der Tischplatte betragen 1240x30x800mm (BHT).
• Die Maße des Ablagebodens sind 1155x30x445mm (BHT).

Stabilität und Standfestigkeit dank eines ausgeklügelten Grundgestells

• Vier Seitenteile aus Alu-Strangpressprofilen mit Vielnutprofilierung sorgen für eine symmetrische Lastverteilung und erhöhte Lastaufnahme.
• Spezialzargen- und Mehrfachbefestigungen für Profile, Rollen, Tischplatte und Bodenplatte sorgen für höchste Stabilität.
• In jedem Alu-Strangpressprofil befinden sich 8 gleichwertige Nuten nach Industrienorm (Nut 10).
• Durch die Nutenprofile erweitern Sie den Laborwagen modular. An- und Anbauten mit industriegenormten Anbauten sind ein Kinderspiel.
• Alle Aluprofile und Metallteile sind säurebeständig epoxidharzbeschichtet, ca. 80 µm, in grau RAL 7047, die personalisierbare Plattenzarge in anthrazit RAL 7016.

Ein durchdachter Aufbau für mehr Komfort

• Der 3-etagige Experimentierrahmen besteht aus vier Querstreben mit Alu-H-Profilen.
• Naturgebürstete Aluminiumprofilschienen ermöglichen die Aufnahme von Experimentierplatten.
• Innenliegende Bürstenleisten garantieren festen Sitz und vermeiden Vibrationsgeräusche.
• Der freie Platz unterhalb der Querprofile macht es möglich, einen zusätzlichen Energieversorgungskanal anzubringen und Stand-alone-Geräte zu platzieren.

Beste Stand- und Laufeigenschaften für maximale Flexibilität

• Große Rollen mit einem Durchmesser von 100mm, davon zwei gebremst, und spezielle hochstabile Rollenzargen verleihen dem Laborwagen beste Laufeigenschaften und größtmögliche Stabilität.
• Hochgesetzte Rollenaufnahmen sorgen für einen tieferen technischen Schwerpunkt, hohe Stabilität und volle Kippsicherheit.
• Reihen Sie problemlos mehrere Wagen aneinander, ganz ohne Kollisionen mit anderen Wagen und Wänden – die nach innen versetzten Rollen machen es möglich.
• Die seitlich verstärkte Tischplattenzarge umschließt die vier tragenden Aluprofile von drei Seiten.
• Die Rollen und die Tischplattenzarge bestehen aus einer stabilen, 5mm starken Stahlwinkel-Kombination.
• Ein durchgängiger und mit der Tischzarge kombinierter Kabelkanal mit vier Öffnungen zur Kabel-Einführung und -ausführung unterhalb der Tischplatte sorgen für organisierte Kabel.
• Vier Zargenwinkel in Längsrichtung (je zwei links und rechts) ermöglichen eine Unterschrankmontage.
• Die säurebeständige Epoxidharzbeschichtung macht die Zargen besonders widerstandsfähig.

Zubehör und sonstige Eigenschaften:

Personalisierungsmöglichkeiten:
Gestalten Sie Ihren Laborwagen individuell mit Ihrem Firmenlogo, eingefräst in die Tischzarge (im Standard: LN), und einer großen Farb- und Materialauswahl für Gestell und Platten.

Steckdosenleiste mit Halter
Die Sechsfach-Steckdosenleiste mit einer zwei Meter langen Zuleitung und einem Schuko-Stecker hat einen speziellem Befestigungsadapter und ist somit an jeder beliebigen Stelle der Aluprofile montierbar. Standardmäßig ist sie am Aluprofil unterhalb der Tischplatte montiert.

Messleitungshalter:
Der Messleitungshalter hat eine Breite von 200 Millimetern mit 12 Kabelführungsnuten zur Aufnahme von 48 4mm-Sicherheitsmessleitungen.

• Verstellen Sie bei Bedarf die Montagehöhe am Aluprofil.
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80µm, Farbe RAL7047

PC-Fixierungswinkel:

• Ein Winkel mit Gummistoppern fixiert den (optionalen) PC von oben.
• Passen Sie die Montagehöhe variabel an jedes PC-Gehäuse an.
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80µm, Farbe RAL7047

Abmessungen:

• Tischplattenhöhe 760mm
• 1250x1970x800mm (B x H x T)

Dieser mobile Experimentierstand wird Ihnen bereits vormontiert geliefert.
Eine digitale animierte Aufbauanleitung ist zudem via QR-Code abrufbar.

Auch erhältlich als:

ST7200-7A_SE: SybaPro Experimentierwagen (Schwarz/Eiche), 3-etagig, 6 Steckdosen, 1250x1970x800mm

Energieversorgung, für Experimentierstände mit Absicherung

Stromverteiler 400V CEE mit Sicherungsautomaten zur Befestigung am Profil der mobilen Experimentierstände oder direkt an der Tischplatte.

• 2 CEE-Steckdosen (400 V, 16 A, 5-polig) mit Sicherheitsklappdeckel
• 1 Schutzkontaktsteckdose (230 V)
• Absicherung: 1 x 3-polig LS B 16 A
• Netzanschluss: 3x 230/400 V, 50/60 Hz über CEE-Stecker mit 4 m Kabel
• Abmessungen: 510 x 120 x 110 mm (HxBxT)
• Gewicht: 5 kg

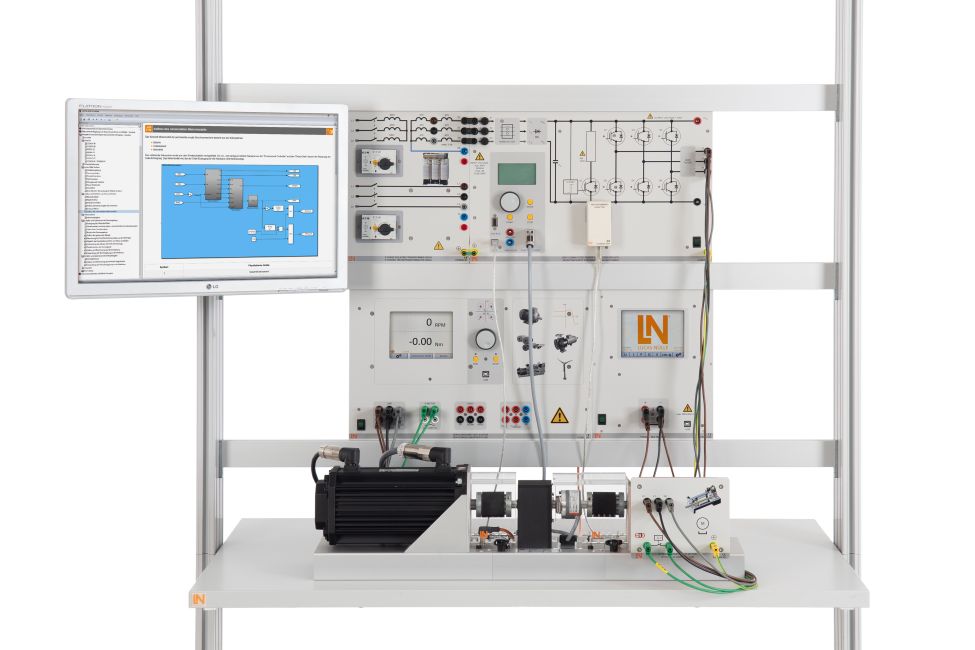

Display zur Ausstattung Didaktische Antriebe

• Beschriftungsdisplay mit fotorealistischem Farbdruck.
• Zur Befestigung an Aluminiumprofilen mobiler Experimentierstände mit einer Breite von 1250 mm.
• Komplett mit Befestigungsmaterial.
• Abmessungen: 1210 x 500 x 6mm (BxHxT)

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5x7,5cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15kg / 33lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Schutzhülle für Experimentierwagen, 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-7A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
