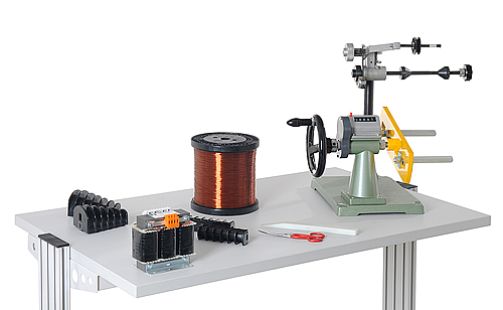

Bausatz Drehstromtransformator mit Anschlussplatte

Der Bausatz ermöglicht den praktischen Aufbau eines Drehstrom-Transformators. Der so entstandene Transformator wird auf eine Anschlussplatte montiert und kann mit einer Last untersucht werden.

• Transformatorleistung 100VA

• Drehstrom-Transformator mit Spulenkörper und Transformatorblechen

• Anschlussmaterial

• Frontplatte mit Siebdruck und Sicherheitsbuchsen zum Aufbau des Transformators

• Abmessungen: 297 x 228 x 120mm (BxHxT)

• Gewicht: 5kg

Arbeitsmaterial "Wickeln von Transformatoren", Satz für 20 Transformatoren

Arbeitsmaterial -Wickeln von Transformatoren-, Satz für 20 Transformatoren

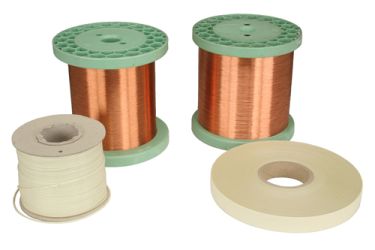

Das Arbeitsmaterial beinhaltet alle zum Wickel von Transformatoren notwendigen Verbrauchsmaterialien. Der Satz ermöglicht den Aufbau von 20 Transformatoren:

• 10 kg Kupferlackdraht 0,28 mm

• 10 kg Kupferlackdraht 0,16 mm

• 20 m Glasseidenschlauch 1 mm

• 50 m Gewebeisolationsband

Handbuch EMW 10 Wickeln von Transformatoren

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-Rom mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.

Ausführung:

• Theoretisches Hintergrundwissen

• Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen

• Aufgaben- und Arbeitsblätter

• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

Lerninhalte:

• Elektrischer und mechanischer Aufbau von Ein- und Dreiphasentransformatoren

• Bestimmung der Wickeldaten

• Herstellung der Wicklungen

• Normgerechte Betriebsprüfung des Transformators

• Anschließen, Verdrahten und in Betrieb nehmen

• Unterschiedliches Betriebsverhalten bei verschiedenen Lasten und Schaltgruppen

Isolationsmesser Insu 10

Das analog-digital Isolationswiderstands- und Durchgangsprüfgerät wird für alle Isolationsmessungen an elektrischen Anlagen und Geräten eingesetzt, wie z.B. Haushaltsgeräte, Kabel, Motoren, Transformatoren, usw.

• Isolationswiderstand Messbereiche von 10 k Ohm bis 999 M Ohm
• Wählbare Prüfspannungen 50 V/100 V/250 V/500 V/1000 V
• Widerstandmessungen 0,01 Ohm bis 99,9 Ohm
• Spannungsmessungen >25 V bis 600 V AC/DC
• "Anlage unter Spannung" Überwachung >25 V bei jeder gewählten Funktion
• Automatische Entladung von Kondensatorschaltungen nach dem Test
• Min/Max Speicherung
• Messwertspeicher, letzte 50 Messungen
• Einstellbare Grenzwertüberwachung (Go/No Go) für M Ohm-Bereich
• Einstellbare Messzeit für Isolationswiderstandsmessung von 10 sec. bis 5 min.
• Durchgangsprüfung mit programmierbarem Grenzwert des Durchgangswiderstands und akustischem Signal
• Stoppuhrfunktion
• Blown Fuse Indication
• Auto power off
• Lieferumfang: Satz Messkabel, Satz Klemmen, Satz Batterien 6 X 1.5 V, IEC LR6; Gummischutzhülle, Testzertifikat nach DIN 43751

Power-Multimeter

Die Bereiche elektrische Maschinen, Leistungselektronik und Antriebstechnik stellen besondere Anforderungen an Messgeräte. Neben einem hohen Überlastschutz muss die Erfassung der Messwerte unabhängig von der Kurvenform erfolgen. Das Universalmessgerät ist speziell für diese Bedürfnisse ausgelegt. Es ersetzt gleichzeitig bis zu 4 verschiedene Messgeräte– es ist Strom-/Spannungs-, Leistungs- und Phasenwinkelmesser in einem. Das grafische Display ermöglicht den Einsatz sowohl bei Schüler- als auch bei Demonstrationsexperimenten. Die im Lieferumfang enthaltene Software VI-Starter ermöglicht die Visualisierung der Messgrößen auf dem PC.

• Gleichzeitige, kurvenformunabhängige Messung von Spannung und Strom (max. 600 V, 20 A) (Messung von getakteten Spannungen)
• Berechnung von Wirk-, Schein-, Blindleistung und des Leistungsfaktors
• Messung von Gesamteffektivwert (RMS-AC+DC); Wechseleffektivwert (RMS-AC) und arithmetischem Mittelwert (AV-AC+DC)
• Unabhängige Eingänge für Strom und Spannung
• Elektrisch unzerstörbar bis 20 A/600 V
• Farb-Touch Display (5,7")
• Großanzeige oder Anzeige von bis zu 4 Messwerten
• Digitalanzeige mit Bargraph
• Galvanisch getrennte USB-Schnittstelle
• Innenwiderstand: Strompfad 10 m Ohm, Spannungspfad 10 M Ohm
• Spannungsbereiche: 30; 300; 600 V
• Strombereiche: 1; 10; 20 A
• Messgenauigkeit: 2%
• Automatische oder manuelle Messbereichswahl
• Demonstrationsmessgerät für Netzbetrieb
• Betriebsspannung: 110 - 230 V, 50/60 Hz
• Abmessungen: 297 x 228 x 85 mm (HxBxT)
• Gewicht: 2,5 kg

Mit der Software VI-Starter lassen sich alle gemessenen Größen auf dem PC darstellen. Es lassen sich bis zu 17 verschiedene Anzeigen öffnen.

• Oszilloskop Darstellung für Spannung, Strom und Leistung
• Leistungszähler zur Anzeige aufgenommener und abgegebener Leistung
• Daten-Logger für 14 verschiedene Messgrößen
• Daten Export für Daten-Logger
• Kennlinienschreiber

Digitalmultimeter Multi 13S

Universelles Labor-Multimeter und Temperaturmessgerät mit IR-Datenschnittstelle, für anspruchsvolles, universelles Messen und Registrieren in Ausbildung, Energietechnik, Prozesstechnik u.v.m.

• 3 ¾-stelliges Multimeter; Auflösung: ±3.100 Digits
• Messkategorie CATII - 1000 V
• Ankopplung an UniTrain-System über IR-Datenschnittstelle
• Messbereiche Spannung und Strom: 30 mV - 1000 V DC, 3V - 1000 V AC; 3 mA - 16 A DC; 30 mA - 10 A AC
• Widerstandsbereiche: 30 Ohm - 30 MOhm
• Sonderbereiche: °C für Temperatur Messung mit PT 100/1000 (PT 100/100 nicht im Lieferumfang, optionales Zubehör)
• Durchgangs- und Diodentest
• Automatische Bereichswahl und Batterieabschaltung, Min/Max und Data Hold-Funktion
• Hochstromsicherung für Nennspannung 1000 V
• Absicherung des Strom-Messbereiches bis 300 mA mittels Schmelzsicherung
• Display mit Bargraph und Hintergrundbeleuchtung
• Lieferumfang: Gummischutzhülle, Messleitungen, Ersatzsicherung, 9 V-Batterie, Testzertifikat nach DIN 43751.

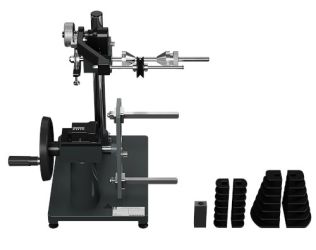

Kleinwickelmaschine mit Handantrieb, inkl. Wickelschablonen

Die Wickelmaschine ermöglicht das Herstellen von Spulen für Motoren und Transformatoren.

• mechanischer Antrieb
• Zählwerk
• Drahtablaufvorrichtung
• Wickelschablone gleiche Weite
• Wickelschablone ungleiche Weite

Werkzeugsatz -Wickeln Elektrischer Maschinen-

bestehend aus:

• Inbusschlüsselsatz

• Steckschlüssel 7 mm

• Kunststoffhammer

• Quetschzange für Kabelschuhe

• Ringmaulschlüssel 19 mm

• Pressspanschere

• Wickelholzsatz

• Metallsäge

Werkzeugsatz -Elektrik I-

bestehend aus:

• 1 Lötkolben ERSA TC 70, 230V
• 1 Ablageständer A 05
• 1 Kombizange 160 mm B-isol.
• 1 Kraftseitenschneider 160mm B-isol.
• 1 Flachzange 160 mm B-isol.
• 1 Rundzange 145mm B-isol.
• 1 Telefonzange 200 mm B-isol.
• 1 Abisolierzange B-isol.
• 1 Schraubendreher 75x3,5mm
• 1 Schraubendreher 150x5mm
• 1 Schraubendreher 100x6mm
• 1 KS-Schraubendreher Supa/Pozi. Gr. 1
• 1 KS-Schraubendreher Supa/Pozi. Gr. 2
• 1 Spannungsprüfer VDE
• 1 Zollstock 2m
• 1 Kabelmesser
• 1 Abisoliermesser
• Gewicht: 4,2kg

Sicherheitsmessleitungssatz 4mm (31 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 6 x 25cm lang, schwarz
• 4 x 50cm lang, schwarz
• 2 x 100cm lang, blau
• 2 x 100cm lang, rot
• 1 x 100cm lang, grün/gelb
• 1 x 150cm lang, blau
• 1 x 150cm lang, grün/gelb
• 2 x 150cm lang, grün
• 4 x 150cm lang, braun
• 4 x 150cm lang, schwarz
• 4 x 150cm lang, grau
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4mm, schwarz mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: schwarz

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4 mm, blau mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• mit Rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ / 3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Temperatureinsatzbereich: -25°C bis +80°C / -15°C bis +70°C
• Farbe: blau

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4 mm, gn/ge mit Anzapfung

Technische Daten:

• Beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: grün/gelb

SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm

Robuster Experimentierwagen mit großem Platzangebot, hoher Stabilität und Belastbarkeit. Einfache Handhabung und hohe Vielseitigkeit durch Kompatibilität mit dem SybaPro System.

Arbeitsplatte und Ablageboden:

• Hochverdichtete Feinspanarbeitsplatte 30 mm, mit Lötkolben Hitzebeständiger Oberfläche nach DIN EN 438-1, Güteklasse E1
• Arbeitsplatte beidseitig HPL-laminiert 0,8mm, lichtgrau (RAL 7035), umlaufende Schutzkante aus 3 mm Kunststoff (RAL 7047), PVC-frei
• Tiefe Arbeitsplatte 800mm für komfortables Lernen und Verhinderung von Geräteüberstand
• Eingebauter Ablageboden für Zusatzgeräte

Stabiler Aufbau und optimale Laufeigenschaften:

• Maximale Stabilität durch Unterteil mit 4 Alu-Sprengpressprofilen mit Epoxidharzbeschichtung (80 µm), RAL 7047
• 8 Nuten zu je 10 mm (Industrienorm: Nut 10) für verschiedene Befestigungen
• Gewinkelte Stahl-Plattenzarge mit integriertem Kabelkanal, anthrazit (RAL 7016)
• Gewindeadapter zur Unterschrankmontage L+R
• 4 Rollen Ø100 mm, 2 gebremst, auf stabilem Stahlrahmen montiert, Stahlwinkel 5 mm
• Nach innen versetzten Rollen für reibungsloses Aneinanderreihen von mehrere Laborwagen
• Tiefgesetzter Schwerpunkt für optimale Stand und Kippsicherheit und verbesserte Laufeigenschaft

Integrierter 3-etagiger Experimentierrahmen:

• 3-Etagiger Rahmen für Experimentiergeräte (DIN A4 Platten)
• Stabile Aluquerprofile 5cm hoch, Geräteaufnahme mit Bürstenleisten gegen Vibrationen
• Freiraum unterhalb des Rahmens für Energie-Versorgungskanäle oder Stand-alone-Geräte

Zubehör inbegriffen:

• PC Fixierungswinkel mit Gummi Stopper, Halter für 48x 4mm Sicherheitsmessleitungen
• Inkl. 6-fach Steckdosenleiste mit Schalter, variabel montierbar, 2m Zuleitung

Abmessungen:

• Arbeitstischplatte 1240 x 30 x 800 mm (BxHxT)
• Tischplattenhöhe 760 mm
• Ablageboden 1155×30×445 mm (BxHxT)
• Gesamtmaß ohne Zubehör 1250 x 1970 x 800 mm (BxHxT)

Der Experimentier-/Laborwagen wird vormontiert geliefert.
