Ausstattung / Produkt

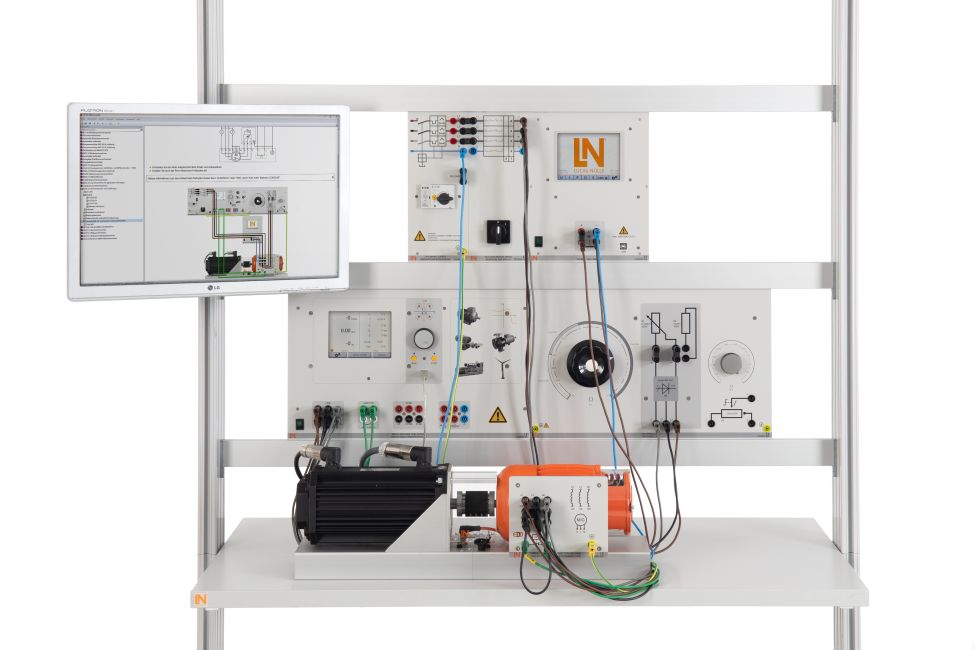

EEM 4.4-3

Drehstrommotor mit Schleifringen 300W

Im Gegensatz zu den Käfigläufern besitzen Schleifringläufer einen Rotor mit gewickelten Spulen. Über Schleifringe lassen sich diese an Widerstände oder Stromrichter anschließen. Diese Anschlüsse ermöglichen die Verstellung der Drehzahl.

    • Anschließen, Verschalten und in Betrieb nehmen
    • Drehzahlverstellung durch Änderung des Läuferwiderstands
    • Aufnahme des Drehzahl-Drehmomentverhaltens
    • Betrieb an verschieden Lastmaschinen wie z. B. Lüfter, Hebezeug
    • Multimediale Versuchsanleitung mit integrierten virtuellen Instrumenten
    • Hohe Schaltungssicherheit durch eindeutige Kennzeichnung der Anschlüsse und Kennzeichnung nach DIN-/IEC-Normen
    • Sicherung aller rotierenden Teile durch Abdeckungen
    • Schutz der Maschine gegen thermische Überlastung durch Temperatursensoren
    • Optimale Handhabung, da alle Maschinen einer Leistungsklasse über die gleiche Wellenhöhen verfügen
    • Werkzeugloses Kuppeln von Maschinen und Anbauteilen über spielfreie elastische Kupplungsmanschetten
    • In Verbindung mit dem Servo-Maschinenprüfsystem lassen sich die Maschinen in vier Quadranten Antreiben und Bremsen
    • Bestimmung von Drehzahl und Drehmoment in Echtzeit
    • Messung von Strom-, Spannung und Leistungen während des Betriebs
Grundausstattung bestehend aus:
1

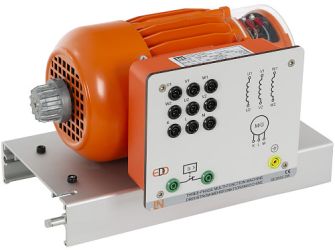

Drehstrom-Mehrfunktionsmaschine 0,3kW

SE2682-3W

1

Universalwiderstand für 300W Maschinen

CO3212-6W

1

Ausschalter 4-polig

CO3212-1W

Medien:
1

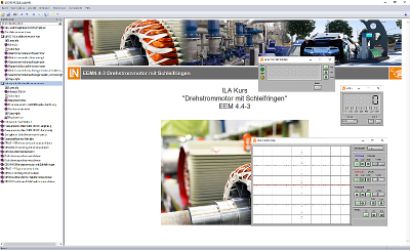

Interactive Lab Assistant: Drehstrommotor mit Schleifringen 0,3 kW

SO2805-1D

Zusätzlich erforderlich - Ausstattung Maschinenprüfstand Servo-Antriebs-/Bremssystem:
1

Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,

CO3636-6X

1

Kupplungsmanschette 0,3kW

SE2662-2A

1

Kupplungsabdeckung 0,3kW mit LED-Statusanzeige

SE2662-7C

Stromversorgung:
1

Drehstromversorgung für elektrische Maschinen

CO3212-5V

Messgeräte:
1

Power-Multimeter

CO5127-2A

Zubehör:
1

Sicherheitsmessleitungssatz 4mm (31 Stück)

SO5148-1L

20

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3R

2

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3V

2

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3W

1

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, 1250x1970x700mm (BHT)

ST7200-4C

1

Energieversorgung, für Experimentierstände mit Absicherung

ST8008-8N

1

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

ST8010-4T

1

Tastaturadapter als Erweiterung für Flachbildschirmhalter

ST8010-4G

1

Schutzhülle für den mobilen Experimentierstand, 3-etagig

ST8010-9Y

backlink-side-image

Modul EEM 4.4-3 gehört zum EEM 4-3 Asynchronmaschinen 300W Paket

Sie haben schon Module und möchten diese erweitern?
Kein Problem...

Weitere Module für das EEM 4-3-Paket

EEM 4.1-3 Käfigläufermotor 300W

EEM 4.2-3 Dahlandermotor 300W

EEM 4.3-3 Drehstrommotor mit 2 getrennten Wicklungen 300W

EEM 4.4-3 Drehstrommotor mit Schleifringen 300W

EEM 4.5-3 Fehlersuche an elektrischen Maschinen 300W

EEM 4.6-3 Schutz elektrischer Maschinen 300W
