EPE 43-3

Umrichterantriebe mit Gleichstrommotor 300W

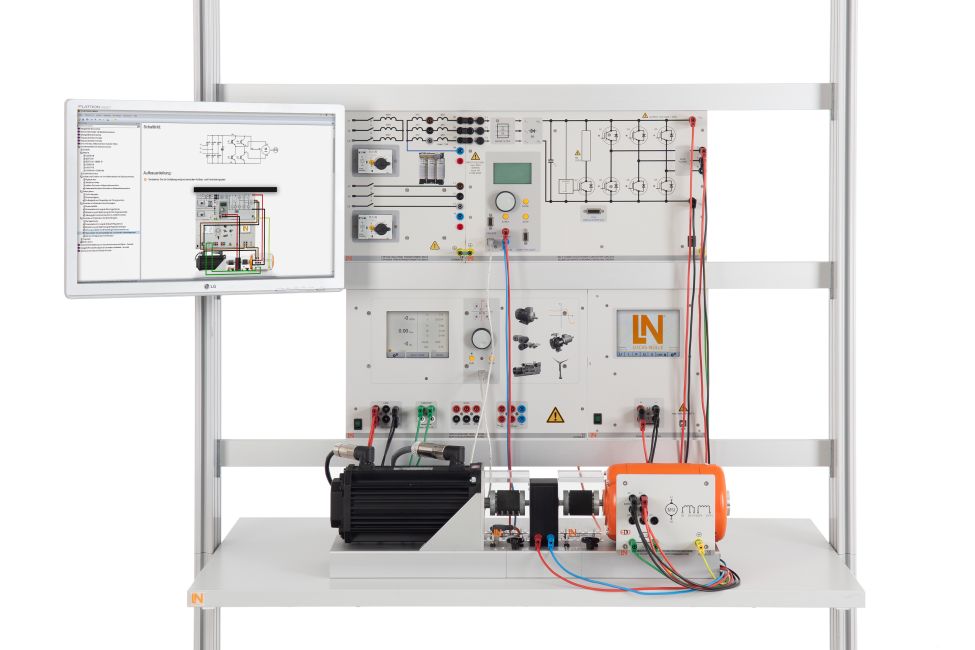

Stromrichterantriebe mit Gleichstrommotor eignen sich wegen der einfachen Regelstruktur besonders für den Einstieg in die Thematik geregelter Antriebe. Die getrennte Betrachtung von Strom- und Drehzahlregelung ermöglicht die schrittweise Inbetriebnahme und Optimierung der Reglerparameter. Das  Trainingssystem zeigt in anschaulicher Weise die Funktion eines geregelten Antriebssystems.

    • Drehzahlsteuerung im 1-Quadranten-Betrieb
    • Drehzahlsteuerung im 4-Quadranten-Betrieb
    • Drehzahlregelung
    • Stromregelung
    • Kaskadenregelung
    • Computerunterstützte Strecken- und Regleranalyse
    • P-, PI- Reglerparametrierung
    • Optimierung der Regler
    • Multimediale Versuchsanleitung mit integrierten virtuellen Instrumenten
    • Kompaktes, einfach zu bedienendes und eigensicheres System
    • Integrierte Messung der elektrischen Größen
    • Hohe Ausgangsleistung ermöglicht den Betrieb mit Maschinen der 1kW Klasse
    • Anbindung über galvanisch getrennte USB Schnittstelle zur Vermeidung von Störungen
    • Sicherung aller rotierenden Teile durch Abdeckungen
    • Schutz der Maschine gegen thermische Überlastung durch Temperatursensoren
    • Werkzeugloses Kuppeln von Maschinen und Anbauteilen über spielfreie elastische Kupplungsmanschetten
    • In Verbindung mit dem Servo-Maschinenprüfsystem lassen sich die Maschinen in vier Quadranten Antreiben und Bremsen
    • Bestimmung von Drehzahl und Drehmoment in Echtzeit
    • Messung von Strom-, Spannung und Leistungen in Echtzeit
Ergänzungsausstattung zu EPE 40-3 Selbstgeführte Stromrichter, bestehend aus:
1

Gleichstrom-Mehrfunktionsmaschine 0,3kW

SE2682-3D

1

Tachogenerator 1V/1000min-1, 0,3kW

SE2682-2U

1

Kupplungsabdeckung 0,3kW mit LED-Statusanzeige

SE2662-7C

1

Kupplungsmanschette 0,3kW

SE2662-2A

Medien:
1

Interactive Lab Assistant: Umrichterantriebe mit Gleichstrommotoren 0,3 kW

SO2805-1N

Messgeräte:
1

Power-Multimeter

CO5127-2A

Zusätzlich erforderlich - Ausstattung Maschinenprüfstand Servo-Antriebs-/Bremssystem:
1

Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,

CO3636-6X

1

Kupplungsmanschette 0,3kW

SE2662-2A

1

Kupplungsabdeckung 0,3kW mit LED-Statusanzeige

SE2662-7C

Zubehör:
1

Sicherheitsmessleitungssatz 4mm (31 Stück)

SO5148-1L

20

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3R

2

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3V

2

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3W

1

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, 1250x1970x700mm (BHT)

ST7200-4C

1

Energieversorgung, für Experimentierstände mit Absicherung

ST8008-8N

1

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

ST8010-4T

1

Tastaturadapter als Erweiterung für Flachbildschirmhalter

ST8010-4G

1

Schutzhülle für den mobilen Experimentierstand, 3-etagig

ST8010-9Y

backlink-side-image

Modul EPE 43-3 gehört zum Antriebe Paket

Sie haben schon Module und möchten diese erweitern?
Kein Problem...

Weitere Module für das EPE 43-3-Paket

EPE 31-3 Stromrichterantriebe mit Gleichstrommotoren 300W

EPE 41-3 Frequenzumrichterantriebe 300W

EPE 42-3 Servoantriebe (PMSM), elektronisch kommutierter Motor 300W

EPE 43-3 Umrichterantriebe mit Gleichstrommotor 300W
