EDT 33-3

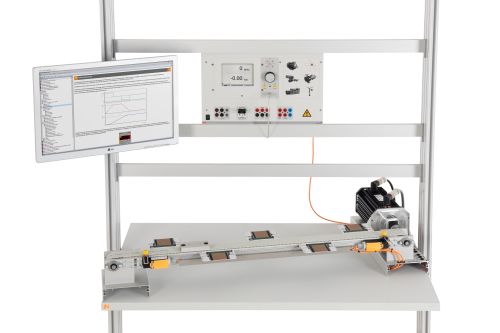

Positionieren mit Linearachse 300W

Der Schwerpunkt des Trainingssystems liegen im praktischen erlernen der Funktions- und Wirkungsweise moderner Positionierantriebe. Das Servo-Maschinen Prüfsystem wird als Positionierantrieb an einer Linearachse betrieben. Über eine didaktische Software wird die Arbeitsweise des Positionierantriebs praxisnah an einem Projektbeispiel erarbeitet.

    • Computerunterstützte Inbetriebnahme und Parametrierung eines Positionierantriebs mit Linearachse
    • Parametrierung über eine didaktische Software
    • Untersuchung der Einflüsse verschiedener Parameter auf den Positionierablauf
    • Optimierung der Positionierung
    • Referenzfahrfunktion
    • Multimediale Versuchsanleitung mit integrierten virtuellen Instrumenten
    • Projektorientierte Inbetriebnahme und Parametrierung der Linearachse
    • Sicherung aller rotierenden Teile durch Abdeckungen
    • Eigensichere Linearachse verhindert eine Kollision des Schlittens mit den Endanschlägen
    • Werkzeugloses Kuppeln von Maschinen und Anbauteilen über spielfreie elastische Kupplungsmanschetten
    • Bestimmung von Drehzahl und Drehmoment in Echtzeit

Grundausstattung bestehend aus:
1

Lineareinheit 800/12

SE2673-3U

Software:
1

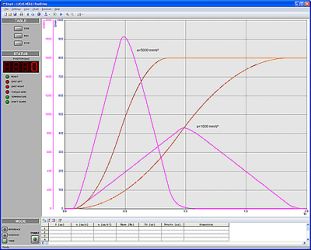

Software PosiDrive für den Servo Maschinenprüfstand V1.0 (D, GB)

SO6001-2S

Medien:
1

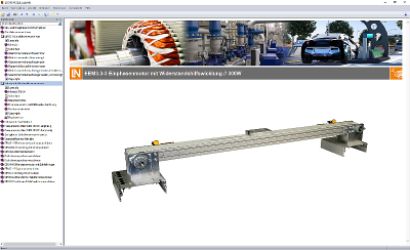

Interactive Lab Assistant: Positionierung mit Linearachse 0,3 kW

SO2805-1W

Zusätzlich erforderlich - Ausstattung Maschinenprüfstand Servo-Antriebs-/Bremssystem:
1

Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,

CO3636-6X

1

Kupplungsmanschette 0,3kW

SE2662-2A

1

Kupplungsabdeckung 0,3kW mit LED-Statusanzeige

SE2662-7C

Stromversorgung:
1

Drehstromversorgung für elektrische Maschinen

CO3212-5V

Messgeräte:
1

Power-Multimeter

CO5127-2A

Zubehör:
1

Sicherheitsmessleitungssatz 4mm (31 Stück)

SO5148-1L

20

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3R

2

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3V

2

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3W

1

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, 1250x1970x700mm (BHT)

ST7200-4C

1

Energieversorgung, für Experimentierstände mit Absicherung

ST8008-8N

1

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

ST8010-4T

1

Tastaturadapter als Erweiterung für Flachbildschirmhalter

ST8010-4G

1

Schutzhülle für den mobilen Experimentierstand, 3-etagig

ST8010-9Y
