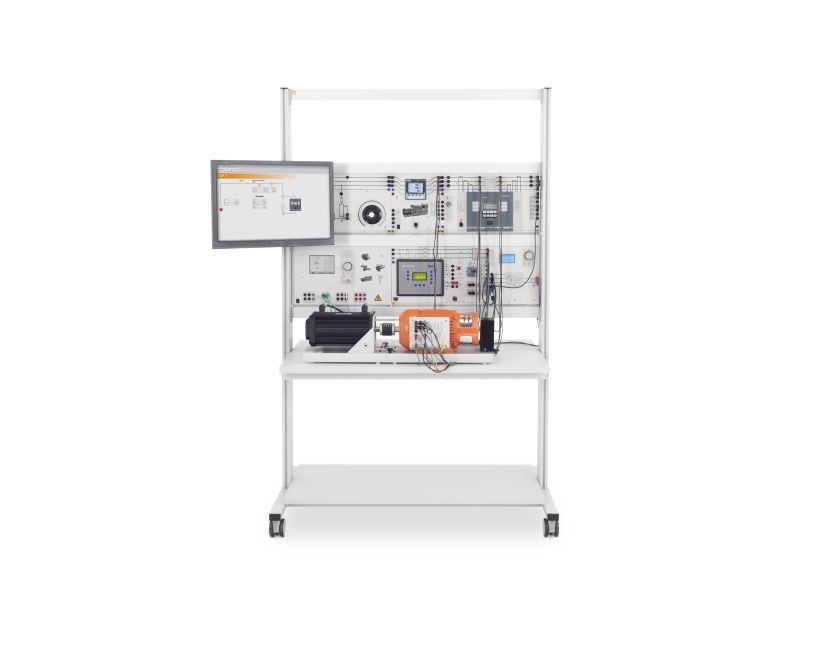

EGP 2

Generator-Differentialschutz

Der Generatordifferentialschutz, der innere Fehler wie Kurzschluss, Windungs- und Wicklungsschluss oder Doppelerdschlüsse erfasst, dient als Hauptschutz.

    • Berechnung der Ansprechwerte des Schutzes
    • Fehlererkennung innerhalb des Schutzbereiches
    • Überprüfung der Auslösung und der Entregung bei Fehlern innerhalb und außerhalb des Schutzbereiches
    • Abschaltung und Entregung des Generators
    • Messung der Ansprechströme des Schutzes für symmetrische und unsymmetrische Fehler
    • Vergleich der Messwerte mit den Einstellwerten
    • Paramentierung eines industrielles Differentialschutzrelais
    • Untersuchung von verschiedenen Fehlerarten in einer praxisnahen Umgebung
Ergänzung zur Grundausstattung bestehend aus:
1

Transformator / Generator Differentialschutzrelais mit Überstromzeitschutz

CO3301-4M

Zusätzlich erforderlich - Ausstattung Maschinenprüfstand Servo-Antriebs-/Bremssystem:
1

Servo-Maschinen-Prüfsystem für 1kW Maschinen inkl. Software ActiveServo (D, GB,

CO3636-6Y

1

Kupplungsmanschette 1kW

SE2662-6A

1

Kupplungsabdeckung 1 kW mit LED-Statusanzeige

SE2662-7D

Medien:
1

Interactive Lab Assistant: Generatorschutz

SO2800-3U

Software:
1

Software SCADA Viewer

SO4001-3H

1

Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb

LM9057

1

USB 2.0 Ethernet Adapter 10/100

LM8257

1

5-Port Ethernet Switch

LM9988

Stromversorgung:
1

Drehstromversorgung für elektrische Maschinen

CO3212-5V

1

Motorschutzschalter 3 polig 1,8-2,5A

CO3212-1P

1

Erregerspannungssteller mit Entregungsschalter

CO3301-5G

1

Steckdosenleiste, 6-fach, mit Netzschalter beleuchtet

ST8010-4J

Messgeräte:
1

Generator HMI

CO3301-5L

Zubehör:
40

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3R

2

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3V

2

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3W

1

Sicherheitsmessleitungssatz 4mm (31 Stück)

SO5148-1L

1

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, 1250x1970x700mm (BHT)

ST7200-4C

1

Energieversorgung, für Experimentierstände mit Absicherung

ST8008-8N

Zusätzlich empfehlenswert:
1

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

ST8010-4T

1

Tastaturadapter als Erweiterung für Flachbildschirmhalter

ST8010-4G

1

Display zur Ausstattung Energieerzeugung

ST8000-4J

1

Schutzhülle für den mobilen Experimentierstand, 3-etagig

ST8010-9Y
