EUL und ELP

EUL und ELP

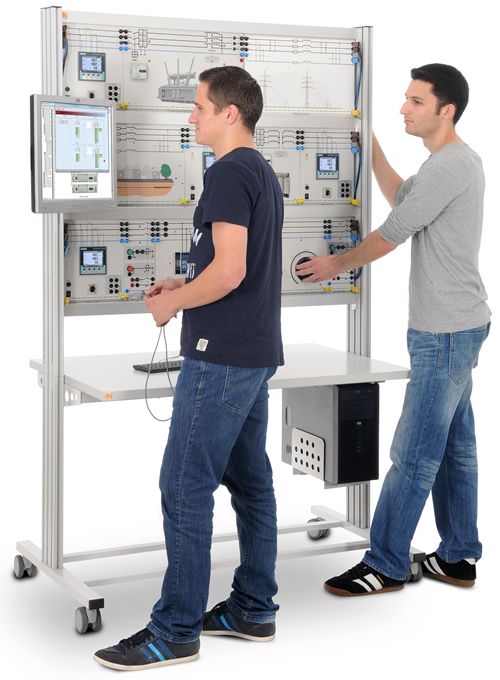

EUL Hochspannungs-Übertragungsleitungen

Die Untersuchung von 380-kV- und 110kV Übertragungsleitungen und deren Zusammenschaltung findet zu Ihrer Sicherheit auf der Niederspannungsebene statt, ohne dass die Eigenschaften der echten Hochspannungsleitung verloren gehen! Diese realistischen Nachbildungen einer 380-kV-Übertragungsleitung und einer 110kV Kabelnachbildung schalten automatisch nach Auflegen der Auflagemaske zwischen verschiedenen Leitungslängen um. Durch Verwendung verschiedener Leitungsnachbildungen bietet sich die Möglichkeit komplexe Netze aufzubauen.

Lerninhalte:

  • EUL 1 Untersuchungen an Drehstromleitungen
  • EUL 3 Leitung mit Erdschlusskompensation
  • EUL 5 Untersuchungen an Drehstromkabeln
  • EUL 6 Verbundnetze aus Kabeln und Leitungen
  • EUL 8 Lastabhängige Spannungsregelung einer Leitung


ELP Schutzeinrichtungen für Hochspannungs-Übertragungsleitungen

Lerninhalte:

  • ELP 3 Über- und Unterspannungsschutz

Weboffer

 0 Artikel
Ausstattung / Produkt

Grundausstattung bestehend aus:
1
Leitungsnachbildung 150km / 300km
 Leitungsnachbildung 150km / 300km CO3301-3A
1
Erdschlusskompensationseinheit
 Erdschlusskompensationseinheit CO3301-4X
1
Variable ohmsche Last 3-phasig, 1kW
 Variable ohmsche Last 3-phasig, 1kW CO3301-3F
1
Induktive Last 3-phasig, 1kW
 Induktive Last 3-phasig, 1kW CO3301-3D
1
Kabelnachbildung 12,5 km / 37,5 km
 Kabelnachbildung 12,5 km / 37,5 km CO3301-3C
1
Umspannstation 380 V /110 V
 Umspannstation 380 V /110 V CO3301-3M
1
Dreiphasiger Stelltransformator mit Motorantrieb
 Dreiphasiger Stelltransformator mit Motorantrieb CO3301-3P
1
Über- und Unterspannungszeitrelais
 Über- und Unterspannungszeitrelais CO3301-4N
2
Leistungsschalter-Modul
 Leistungsschalter-Modul CO3301-5P
Software:
1
Software SCADA Viewer
 Software SCADA Viewer SO4001-3H
2
Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb
 Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb LM9057
1
USB 2.0 Ethernet Adapter 10/100
 USB 2.0 Ethernet Adapter 10/100 LM8257
2
5-Port Ethernet Switch
 5-Port Ethernet Switch LM9988
1
Schnittstellen Konverter RS485 / USB
 Schnittstellen Konverter RS485 / USB LM9025
Stromversorgung:
1
Regelbare Drehstromversorgung 0-450V/2A
 Regelbare Drehstromversorgung 0-450V/2A CO3301-3Z
2
Steckdosenleiste, 6-fach, mit Netzschalter beleuchtet
 Steckdosenleiste, 6-fach, mit Netzschalter beleuchtet ST8010-4J
Messgeräte:
4
Power Quality Meter mit Grafikdisplay und Langzeitspeicher
 Power Quality Meter mit Grafikdisplay und Langzeitspeicher CO5127-1S
Zubehör:
1
Doppelsammelschiene, 3-phasig, Einspeise- / Abgangsfeld
 Doppelsammelschiene, 3-phasig, Einspeise- / Abgangsfeld CO3301-5R
40
Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II
 Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II SO5126-3R
2
Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II
 Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II SO5126-3V
7
Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II
 Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II SO5126-3W
1
Sicherheitsmessleitungssatz 4mm (31 Stück)
 Sicherheitsmessleitungssatz 4mm (31 Stück) SO5148-1L
1
Sicherheitsmessleitungssatz, 4mm, Länge 10m (4 Stück) inkl. Befestigung
 Sicherheitsmessleitungssatz, 4mm, Länge 10m (4 Stück) inkl. Befestigung SO5148-1Z
6
Sicherheitsmessleitung 4mm, 50cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A
 Sicherheitsmessleitung 4mm, 50cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8L
3
Sicherheitsmessleitung 4mm, 25cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A
 Sicherheitsmessleitung 4mm, 25cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8B
1
Mobiler Experimentierstand, Aluprofil, 3-etagig, 6 Steckdosen, 1250x700x1995mm
 Mobiler Experimentierstand, Aluprofil, 3-etagig, 6 Steckdosen, 1250x700x1995mm ST7200-4C
1
Energieversorgung, für Experimentierstände
 Energieversorgung, für Experimentierstände ST8008-8N
Zusätzlich empfehlenswert:
1
Display zur Ausstattung Energieübertragung
 Display zur Ausstattung Energieübertragung CO3301-7G
1
Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100
 Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100 ST8010-4T
1
Tastaturadapter als Erweiterung für Flachbildschirmhalter
 Tastaturadapter als Erweiterung für Flachbildschirmhalter ST8010-4G
1
Schutzhülle für den mobilen Experimentierstand - 3-etagig
 Schutzhülle für den mobilen Experimentierstand - 3-etagig ST8010-9Y
