Erdschlussspannungsrelais

Lehrplatte mit digitalem, dreiphasigen Relais zur Erdschlusserfassung mit isoliertem und halbstarr geerdeten Mittelspannungsnetzen (ANSI 59N). Die Parametrierung des Relais kann wahlweise von Hand oder mit einem PC über die integrierte RS485 Schnittstelle erfolgen.

• Nennfrequenz: 50/60Hz

• Leistungsaufnahme: 1VA

• _{Ausgangsrelais:
  Einschaltstrom: 20A
  Nennstrom: 5A
  Max. Schaltleistung:
  1250VA AC/120W DC ohmisch
  500VA AC/75W DC induktiv}

• LED-Anzeigen:
  "ON" Betriebsbereitschaft
  "UE" bei Anregung (blinkend), bei Auslösung (Dauerlicht)

• Bedienelemente:
  Taster "TEST" Überprüfung der Funktionsweise der Relais und der LEDs
  2 Potentiometer zum Einstellen der Auslösewerte
  Ue> Grob- und Feineinstellung
  1 Potentiometer zum Einstellen der Auslösezeit
  DIP-Schalter für: NC, Faktor für Ue>, Wahl der Nennfrequenz, Einstellung Schalthysterese

• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen

• Die integrierte Schnittstelle RS 485 ist für die Parametrierung von Schutzrelais geeignet. Sie erfasst und überträgt Werte vom Relais zum PC und zurück. Durch eine optische Übertragung der Signale wird eine galvanische Trennung gewährleistet.

• Anzeige der Schnittstelle:
  1. LED grün = Betriebsanzeige
  2. LED grün = Datenübertragung

• Abmessungen: 297 x 114 x 125mm (HxBxT)

• Gewicht: 1kg

Spannungswandler, 3 phasig

Der Spannungswandlersatz, dreiphasig, ist zum Anschluss von Schutzrelais und Leistungsnachbildungen geeignet. Die Tertiärwicklung dient der Überwachung eines Erdschlusses mit Erdschlussrelais.

• Eingangsspannung: 3x 400V/√3

• Ausgangsspannung:
  3x 100V/√3
  100V/3

• Leistung : 1VA

• Schaltgruppe: YY0

• Genauigkeit: Klasse 1

• Schutz: Feinsicherungen

• Ein-und Ausgänge: 4mm Sicherheitsbuchsen

• Abmessungen: 297 x 228 x 280mm (HxBxT)

• Gewicht: 10 kg

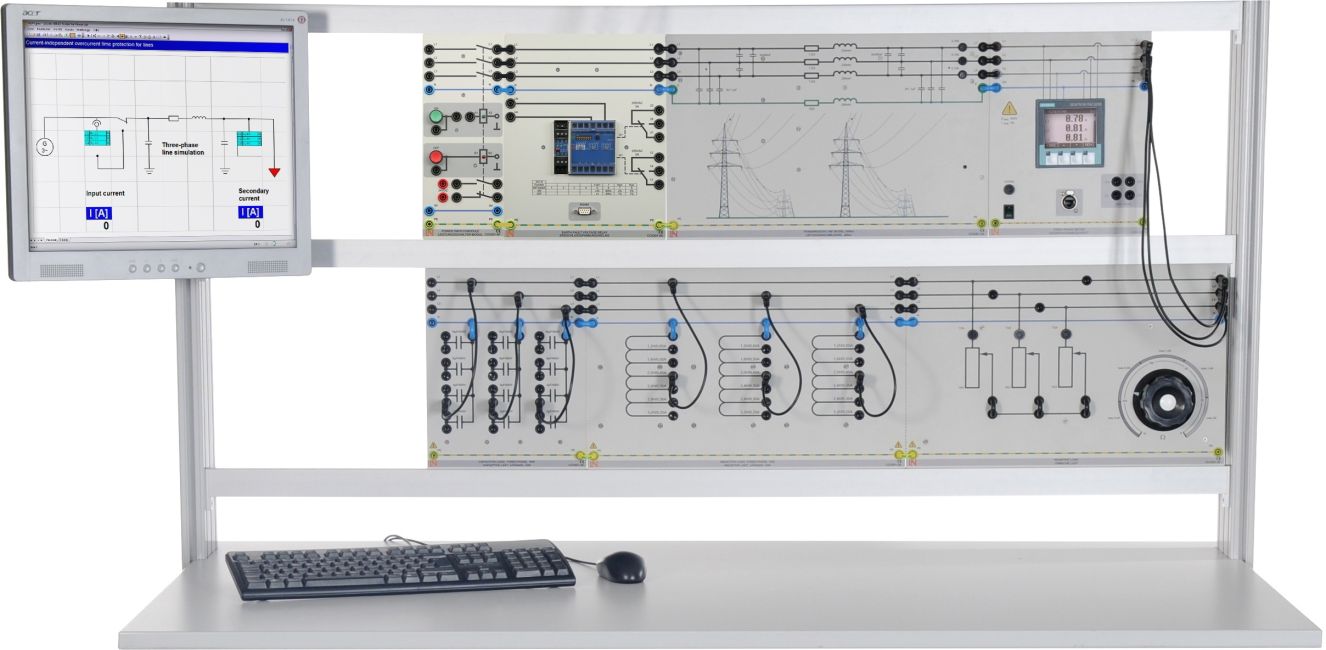

Interactive Lab Assistant: Schutzeinrichtungen für Hochspannungsübertragungsleit

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der modernen Energietechnik. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit dem SCADA Viewer eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Der SCADA Viewer lässt sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Browser, Kurssoftware und SCADA Viewer

Lerninhalte:

• Schaltbilder
• Richtungsunabhängiger Überstromzeitschutz
• Richtungsabhängiger Überstromzeitschutz
• Über- und Unterspannungsschutz
• Leistungsrichtungsschutz
• Erdschlussspannungsschutz
• Schutz paralleler Leitungen
• Schnelldistanzschutz
• Kursdauer: ca. 26 h

Software SCADA Viewer

Der 'SCADA Viewer' ist eine Software zur Steuerung und Überwachung energietechnischer Anlagen. In der Software können alle Messwerte und Zustände der im System vorhandenen Messgeräte in Echtzeit angezeigt werden. Wichtige Parameter und Signale können von der Software gesteuert werden.

Die Messwerte und Zustände der Geräte können ausgewählt, aufgenommen und über die Zeit dargestellt, ausgewertet und exportiert werden.

Mit dem 'SCADA Viewer' lassen sich Projekte aus der Energietechnik lesend öffnen und verwenden.

Funktionen der Software:

• Anzeige der Messwerte und Zustände in Echtzeit
• Aufnahme von Diagrammen der Messwerte über die Zeit
• Bearbeitung, Analyse und Export der Diagramme
• Im SCADA Viewer sind mehr als 20 vordefinierte Projekte enthalten
• Um beliebig viele individuell mit dem SCADA Designer erstellte Projekte erweiterbar

Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb

• 1 x 1 m gelb
• 2 x 2 m gelb

USB 2.0 Ethernet Adapter 10/100

USB 2.0 High-Speed-Gerät

• Abwärtskompatibel zu USB 1.1 und 1.0 Host Controllern
• Kompatibel zu IEEE 802.3u, 10/100 Base-T and TX
• Sowohl Voll- als auch Halbduplexmodus werden auf Ethernet-Schnittstelle unterstützt
• Bus powered Device
• Auto Uplink (MDI-II/MDI-X)
• Betriebssysteme: Windows  10

5-Port Ethernet Switch

• 5-Port Ethernet Switch
• 5 Anschlüsse
• Netzteil inklusive

Schnittstellen Konverter RS485 / USB

Der USB-RS485 ist ein kompletter Adapter von USB zu RS485. Dieser wird vom USB Port des PCs mit Spannung versorgt. Der USB-RS485 Adapter wird vom PC als serielle Schnittstelle erkannt und kann als solche genutzt werden.

• Eingang: USB 1.1 und USB 2.0 kompatibel

• Übertragungsrate: max. 115,2 kbps

• Isolation: bis 3.000 VDC

• Serielles Schnittstellenkabel 9/9-pol.1,8m

Regelbare Drehstromversorgung 0-450V/2A

Drehspannungsversorgung regelbar 0...255/450V zur stufenlosen Versorgung mit Drehstrom

• Netzanschluss: 3x 230/400V, 50/60Hz
• Ausgangsspannung: 3x 0...450V, 50/60Hz einstellbar über 3 Phasenstelltransformator (0,5 % Toleranz)
• DC- Ausgang 0...250V
• Ausgangsstrom: 2,0A
• 4mm Sicherheitsbuchsen (L1, L2, L3, N, PE, L-, L+)
• 1 Spannungsmesser 0...450V (Dreheiseninstrument)
• 1 Strommesser 0...3A (Dreheiseninstrument)
• 3 Phasenkontrollleuchten
• 1 Messstellenumschalter L1-N, L2-N, L3-N, L1-L2, L1-L3, L2-L3
• 1 Messstellenumschalter I1, I2, I3
• Absicherung: 3 thermisch-magnetische Geräteschutzschalter,
• Motorschutzschalter einstellbar von 1,6...2,5A mit Unterspannungsauslöser
• Tischgehäuse mit einklappbarem Aufstellfuß
• Abmessungen: 175 x 370 x 260mm (HxBxT)
• Gewicht: 15kg

Steckdosenleiste, 6-fach, mit Netzschalter beleuchtet

6-fach Steckdosenleiste mit Schalter, 2-polig beleuchtet

• 6 Schutzkontaktsteckdosen DIN49440, 250 V~,16 A
• 35-Grad Anordnung der Steckdosen für abgewinkelte Stecker
• Zuleitung 1,75m mit Schutzkontaktstecker
• Abmessungen: 71x431x54mm (B x H x T)
• Material: Außenseiten aus Aluminium, Steckdosen + Befestigungsaufnahmen aus Kunststoff, schwarz

Power Quality Meter mit Grafikdisplay und Langzeitspeicher

Das Dreiphasenmessgerät ermöglicht die Messung und Anzeige aller relevanten Netzparameter. Es ist in der Lage ein-, zwei- oder dreiphasig zu messen. Die Anzeige und Bedienung erfolgt menügeführt über ein LC-Display oder die integrierte Ethernet -Schnittstelle. Mit der optionalen SCADA Software lassen sich alle Messwerte anzeigen und intelligente Netze (Smart Grid) realisieren und analysieren. Das “Smart Meter“ misst als digitaler Stromzähler an den Endpunkten des Stromnetzes den Stromverbrauch und kann in Abhängigkeit von Zuständen Verbraucher zu- und abschalten.

• Dreiphasige Messung von Strom und Spannung 3x400 V/5 A
• Messung von Phasenspannungen, verketteten Spannungen und Strömen
• Bestimmung von Schein-, Wirk- und Blindleistung
• Bestimmung von Wirk-, Blind- und Scheinarbeit
• Bestimmung von Frequenz und Verzerrungsfaktoren für Strom und Spannung
• Erfassung von Netzharmonischen und Nullleiterstrom
• Impulsmessung
• Spitzen- und Mittelwerterfassung
• Lastgangaufzeichnung und Ereignisaufzeichnung
• Echtzeituhr
• Großes, kontrastreiches hintergrundbeleuchtetes Grafikdisplay
• Darstellung in Tabellen, Diagrammen und Zeigerbildern
• 2 digitale Ein- und Ausgänge zur freien Belegung mit Funktionen
• Ethernet-Schnittstelle
• Menüführung in DE / EN / FR / ES / IT / PT / TR / ZH / RU / PL
• Demonstrationsmessgerät für Netzbetrieb
• max. Messwerte:
• Spannung: L-L: 690 V
• Strom: 5 A

Fehlergrenzen:

• Spannung 0,2%
• Strom 0,2%
• Scheinleistung 0,5%
• Wirkleistung 0,2%
• Blindleistung 1%
• Wirkenergie Klasse 0,2
• Blindenergie Klasse 2
• Betriebsspannung: 110 V-230 V, 50/60 Hz
• Abmessungen: 297 x 228 x 140 mm (HxBxT)
• Gewicht: 2 kg

Digitalmultimeter Multi 13S

Universelles Labor-Multimeter und Temperaturmessgerät mit IR-Datenschnittstelle, für anspruchsvolles, universelles Messen und Registrieren in Ausbildung, Energietechnik, Prozesstechnik uvm.

• 3 ¾-stelliges Multimeter; Auflösung: ±3.100 Digits
• Messkategorie CATII - 1000 V
• Ankopplung an UniTrain-System über IR-Datenschnittstelle
• Messbereiche Spannung und Strom: 30 mV - 1000 V DC, 3V - 1000 V AC; 3 mA - 16 A DC; 30 mA - 10 A AC
• Widerstandsbereiche: 30 Ohm - 30 MOhm
• Sonderbereiche: °C für Temperatur Messung mit PT 100/1000 (PT 100/100 nicht im Lieferumfang, optionales Zubehör)
• Durchgangs- und Diodentest
• Automatische Bereichswahl und Batterieabschaltung, Min/Max und Data Hold-Funktion
• Hochstromsicherung für Nennspannung 1000 V
• Absicherung des Strom-Messbereiches bis 300 mA mittels Schmelzsicherung
• Display mit Bargraph und Hintergrundbeleuchtung
• Lieferumfang: Gummischutzhülle, Messleitungen, Ersatzsicherung, 9 V-Batterie, Testzertifikat nach DIN 43751.

Relais Testgerät

Testeinrichtung zum Prüfen von Strom-, Spannungs-, Zeit- und Leistungsrelais. Die Relais können von der Testeinrichtung 3 phasig getestet werden.

• Timer: 6-stellige digitale Anzeige, 0...999,999s (Genauigkeit: +/- 0,02%; +2ms) Start-/Stop-Funktion über Taster

• Grafikdisplay

• Funktion: 3 Taster: Einschalten, Ausschalten, Timer Einschalten (Relaistest)
  die Funktion der Taster ON/OFF ist Fernsteuerbar

• Signale: Signallampe für "Ein", "Aus"

• Kontakte: 3 Arbeitskontakte, 2 Hilfskontakte (Öffner / Schließer): Synchronstartausgang für externe Geräte

• Ein- und Ausgangsspannungen (Schütz) 0…400V AC/DC

• Ein- und Ausgangsströme (Schütz) 0…20A AC/DC

• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen

• interne Hilfsspannung 24VDC / 1A

• Spannungsversorgung: 110-230V AC/50-60Hz

• Abmessungen: 297 x 228 x 95mm (HxBxT)

• Gewicht: 1,5kg

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4mm, schwarz mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: schwarz

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4 mm, blau mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• mit Rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ / 3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Temperatureinsatzbereich: -25°C bis +80°C / -15°C bis +70°C
• Farbe: blau

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4 mm, gn/ge mit Anzapfung

Technische Daten:

• Beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: grün/gelb

Sicherheitsmessleitungssatz 4mm (31 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 6 x 25cm lang, schwarz
• 4 x 50cm lang, schwarz
• 2 x 100cm lang, blau
• 2 x 100cm lang, rot
• 1 x 100cm lang, grün/gelb
• 1 x 150cm lang, blau
• 1 x 150cm lang, grün/gelb
• 2 x 150cm lang, grün
• 4 x 150cm lang, braun
• 4 x 150cm lang, schwarz
• 4 x 150cm lang, grau
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, 1250x1970x700mm (BHT)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Gewicht 45kg

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5x7,5cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15kg / 33lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Tastaturadapter als Erweiterung für Flachbildschirmhalter

Tastaturadapter zur Verwendung in Kombination mit Flachbildschirmhaltern

• Montage zwischen Monitor und Aufnahme des Flachbildschirmhalters
• Variable 3-stufige Höhenanpassung durch mehrere vorgebohrte Aufnahmelöcher
• Aufnahmelöcher doppelreihig zur Verwendung mit VESA 75 und VESA 100-Standard
• Tastaturplatte für komfortable und ergonomische Bedienbarkeit um ca. 30° abgeschrägt
• Tastaturplatte als Fallschutz vorne 11mm aufgekantet inkl. Handgriff
• Variable 2-stufige Tiefenbefestigung der Tastaturplatte möglich (252/276mm)
• Extra breite Tastaturplatte (640mm) erlaubt zusätzlich die Ablage einer Maus
• Tastaturplattentiefe 172mm
• Inkl. zweier Kabelclips zur geführten und gebündelten Kabelverlegung
• Maximale Belastbarkeit 10kg
• Maße 360x640x276mm (B x H x T)

Dieser Adapter sollte nur in Verbindung mit Monitorhaltern bis 15kg Tragkraft verwendet werden.

Display zur Ausstattung Energieübertragung

• Beschriftungsdisplay mit fotorealistischem Farbdruck.
• Zur Befestigung an Aluminiumprofilen mobiler Experimentierstände mit einer Breite von 1250 mm.
• Komplett mit Befestigungsmaterial.
• Abmessungen: 1210 x 500 x 6mm (BxHxT)

Schutzhülle für den mobilen Experimentierstand, 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
