Ausstattung / Produkt

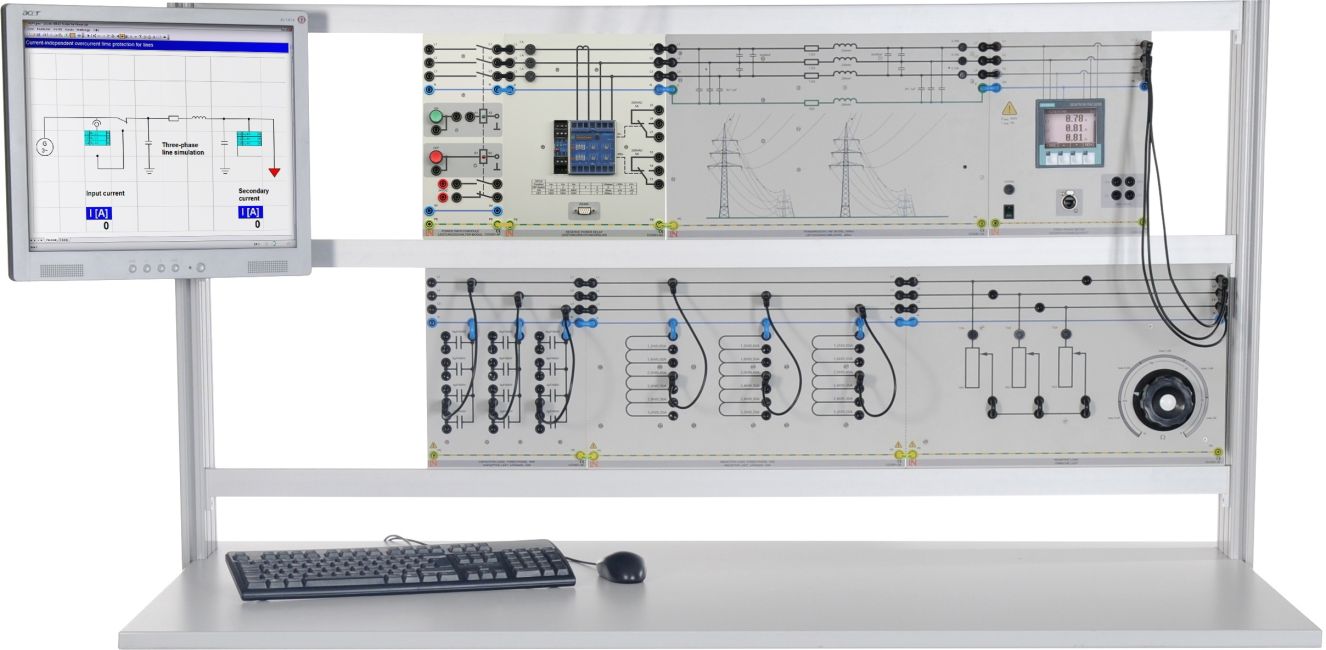

ELP 4

Leistungsrichtungsschutz

Der Ausfall von Komponenten der Energieversorgung in den Nieder-, Mittel- und Hochspannungsnetzen kann große Auswirkungen auf die nachfolgenden Anlagen und das Netz haben. Zudem stellen die Komponenten eine hohe Wert anlage da. Die Schutztechnik soll die Komponenten vor den Auswirkungen  elektrischer Fehler schützen und die zuverlässige Versorgung nicht betroffener Verbraucher gewährleisten. Dabei müssen Fehler unbedingt schnell und sicher erkannt und diese selektiv abgeschaltet werden.

    • Ermittlung der Ansprech- und Abfallwerte
    • Einsatz des Rückwattschutzes
    • Zusammenspiel mit Überstromzeitrelais
    • Einsatz von kompakten Originalrelais mit zukunftsweisender Digitaltechnik
    • Einsatz industrieller Schutzrelais von renommierten, weltweit tätigen Herstellerfirmen
    • Überwachung der Schutzeinrichtungen mittels SCADA(Supervisory Control and Data Acquisition)
    • Mit der optionalen Relaisprüfeinrichtung können die Relais einzeln getestet werden
Ergänzung zur Grundausstattung bestehend aus:
1

Leistungs- und Leistungsrichtungsrelais

CO3301-4G

Medien:
1

Interactive Lab Assistant: Schutzeinrichtungen für Hochspannungsübertragungsleit

SO2800-6L

Software:
1

Software SCADA Viewer

SO4001-3H

1

Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb

LM9057

1

USB 2.0 Ethernet Adapter 10/100

LM8257

1

5-Port Ethernet Switch

LM9988

1

Schnittstellen Konverter RS485 / USB

LM9025

Stromversorgung:
1

Regelbare Drehstromversorgung 0-450V/2A

CO3301-3Z

2

Steckdosenleiste, 6-fach, mit Netzschalter beleuchtet

ST8010-4J

Messgeräte:
1

Power Quality Meter mit Grafikdisplay und Langzeitspeicher

CO5127-1S

1

Digitalmultimeter Multi 13S

LM2330

1

Relais Testgerät

CO3301-5N

Zubehör:
40

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3R

2

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3V

2

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3W

1

Sicherheitsmessleitungssatz 4mm (31 Stück)

SO5148-1L

1

Mobiler Experimentierstand, Aluprofil, 3-etagig, 6 Steckdosen, 1250x700x1995mm

ST7200-4C

Zusätzlich empfehlenswert:
1

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

ST8010-4T

1

Tastaturadapter als Erweiterung für Flachbildschirmhalter

ST8010-4G

1

Display zur Ausstattung Energieübertragung

CO3301-7G

1

Schutzhülle für den mobilen Experimentierstand - 3-etagig

ST8010-9Y

backlink-side-image

Modul ELP 4 gehört zum ELP Schutzeinrichtungen für Hochspannungs-Übertragungsleitungen Paket

Sie haben schon Module und möchten diese erweitern?
Kein Problem...

Weitere Module für das ELP 4-Paket

ELP 1 Überstromzeitschutz für Leitungen

ELP 2 Richtungsabhängiger Überstromzeitschutz für Leitungen

ELP 3 Über- und Unterspannungsschutz

ELP 4 Leistungsrichtungsschutz

ELP 5 Erdschlussspannungsschutz

ELP 6 Schutz paralleler Leitungen

ELP 7 Schnelldistanzschutz
