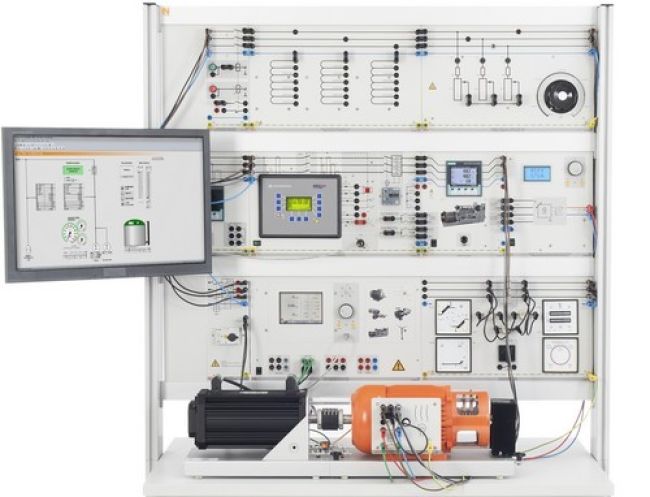

Generator HMI

Die Steuereinheit Micro Grid ermöglicht die Bedienung und Beobachtung des Lehrsystems Micro Grid mittels optionaler SCADA Software. Neben der Messung und Anzeige aller relevanten Netzparameter wird der Generator der Erzeugereinheit über die Ausgänge geregelt. Die Anzeige und Bedienung erfolgt menügeführt über ein LC-Display oder die integrierte Ethernet -Schnittstelle.

Technische Daten:

• Dreiphasige Messung von Strom und Spannung 3x400 V/5 A
• Messung von Phasenspannungen, verketteten Spannungen und Strömen
• Bestimmung von Schein-, Wirk- und Blindleistung
• Bestimmung von Wirk-, Blind- und Scheinarbeit
• Bestimmung von Frequenz und Verzerrungsfaktoren für Strom und Spannung
• Erfassung von Netzharmonischen und Nullleiterstrom
• Impulsmessung
• Spitzen- und Mittelwerterfassung
• Lastgangaufzeichnung und Ereignisaufzeichnung
• Echtzeituhr
• Großes, kontrastreiches hintergrundbeleuchtetes Grafikdisplay
• Darstellung in Tabellen, Diagrammen und Zeigerbildern
• 2 Digitaleingänge
• 6 Digitalausgänge
• Ethernetschnittstelle
• Menüführung in DE / EN / FR / ES / IT / PT / TR / ZH / RU / PL
• Demonstrationsmessgerät für Netzbetrieb

max. Messwerte:

• Spannung: L-L: 690 V
• Strom: 5 A

Fehlergrenzen:

• Spannung 0,2%
• Strom 0,2%
• Scheinleistung 0,5%
• Wirkleistung 0,2%
• Blindleistung 1%
• Wirkenergie Klasse 0,2
• Blindenergie Klasse 2
• Betriebsspannung: 110V-230V, 50/60 Hz
• Abmessungen: 297 x 228 x 140 mm (HxBxT)
• Gewicht: 2 kg

Synchronisiereinheit

Die Synchronisiereinheit besteht aus folgenden Komponenten:

• Sychronisieranzeige (3 Lampen) zur Anzeige von Spannung und Phasenverhältnis zwischen Generator- und Versorgungskreis (Hell-Dunkel-Anzeige)
• Nullspannungsmesser
• Doppel-Frequenzmesser
• Doppel-Spannungsmesser
• digitalen Synchronoskop
• Synchronisierschalter
• Betriebsspannung: 400 V
• Abmessungen: 297 x 452 x 125 mm (HxBxT)
• Gewicht: 2 kg

Multifunktionsrelais, Leistungsregler, cos-phi Regler, Synchronisiergerät

Das Multifunktionsrelais ist für die Steuerung, den Schutz und die Überwachung von Generatoren geeignet. Die Einstellungen und Parametrierungen sind über eine Folientastatur auf der Frontplatte oder mit einem PC möglich. Fernsteuerbar über Schnittstelle und digitale/analoge Eingänge zur Anpassung der Sollwerte für Drehzahl, Frequenz, Spannung, Leistung, Blindleistung und Leistungsfaktor. Das Gerät entspricht allen zurzeit geltenden EG-Richtlinien

Steuerfunktionen:

• Automatische Synchronisation
• Automatische Leistungsregelung
• Automatische Leistungsfaktorregelung
• Automatische Spannungsregelung
• Automatische Frequenzregelung
• Automatische Wirk- und Blindleistungsverteilung
• Betriebsdatenerfassung

Überwachungs- und Schutzfunktionen:

• Generator: Spannung/Frequenz (ANSI 59 / 27 / 81O / 81U)
• Generator: Überlast, Rück-/Minderleistung (ANSI 32 / 32R / 32F)
• Generator: Schieflast (ANSI 46)
• Generator: Überstrom (ANSI 50)
• Generator: zeitabhängiger Überstrom (ANSI 51)
• Generator: Erdschluss (ANSI 50G)
• Generator: Leistungsfaktor (ANSI 55)
• Generator: Drehfeld
• Aggregat: Drehzahl/Frequenz-Plausibilität
• Netz: Spannung/Frequenz/Phasensprung/ROCOF (ANSI 59/27/81O/81U/78)
• Netz: Drehfeld

Technische Daten:

• Messspannung: 380...440 V/AC
• Messfrequenz: 40...85 Hz
• Messstrom: 2,5 A
• Ausgänge: Relaismanager mit 3 potenzialfreien Relais
  Synchronisierausgang LS-Ein
  Synchronisierausgang LS-Aus
• Eingänge: LS-Rückmeldungen
• Anzeigen: zwei LED – Alarm; Stop
  rote Lampe - LS ein
  Grafisches, interaktives LC-Display mit Softkeys, 128×64-Pixel
• Schnittstelle: USB
• Motorschutzschalter 3-polig 1 - 1,6 A
• Messeingänge: 4mm Sicherheitsbuchsen
• Abmessungen: 297 x 456 x 200 mm (HxBxT)
• Gewicht: 2,7 kg

Leistungsschalter-Modul

Die Spannung wird von Hand zugeschaltet und kann auch von Hand abgeschaltet werden.

• Nennspannung: 230/400 V, 50/60 Hz
• Steuerspannung: 24 V
• Nennbetriebsstrom: 16A ohmisch
• Funktion: 2 Taster, Fernsteuerung für Ausschaltrelais
• Signale: Signallampe für "Ein" und "Aus"
• Kontakte: 3 Arbeitskontakte, 2 Hilfskontakte
• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
• Abmessungen: 297 x 114 x 95 mm (HxBxT)
• Gewicht: 2 kg

Variable ohmsche Last 3-phasig, 1kW

Drei synchron einstellbare Ringstellwiderstände (Stufenwicklung) mit Skala 100 - 0 %, mit Sicherung im Schleiferanschluss.

• geeignet für Parallel-, Reihen-, Stern- und Dreieckschaltung
• Widerstand: 3 x 750 Ohm
• Strom: 3 x 2 A
• Ein- und Ausgänge: 4 mm Sicherheitsbuchsen
• Abmessungen: 297 x 456 x 125 mm (HxBxT)
• Gewicht: 8 kg

Induktive Last 3-phasig, 1kW

bestehend aus drei Induktivitäten mit Abgriffen bei

1,2H (0,65A), 1,6H (0,5A), 2H (0,45A), 2,4H (0,35A), 2,8H (0,30A), 3,2H (0,25A)

• geeignet für Parallel-, Reihen-, Stern- und Dreieckschaltung
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 297 x 456 x 125mm (BxHxT)
• Gewicht: 8 kg

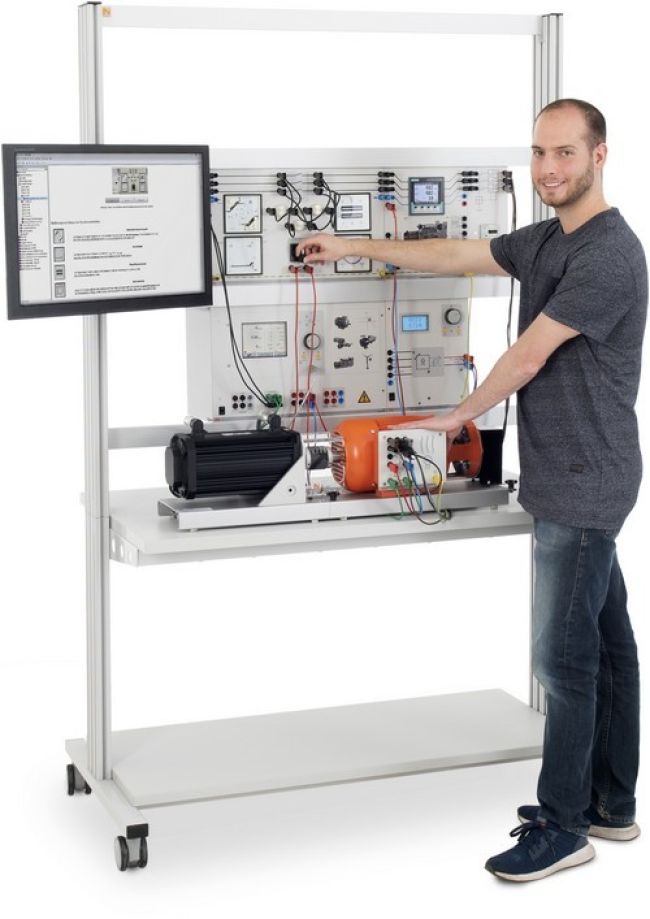

Drehstrom-Synchronmaschine Vollpolläufer 1kW

• Nennspannung: 400/230 V, 50 Hz
• Nennstrom: 1,5 A / 2,6 A
• Nenndrehzahl: 1500 min^-1
• Nennleistung: 0,8 kW
• cos phi: 0,8 ... 1 ... -0,8
• Erregerspannung: 220 V
• Erregerstrom: 1,6 A
• Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Electronic Drive Data)
• Abmessungen: 500 x 220 x 250 mm (BxHxT)
• Gewicht: 20 kg

Servo-Maschinen-Prüfsystem für 1kW Maschinen inkl. Software ActiveServo (D, GB,

Das Servo-Maschinen-Prüfsystem ist ein komplettes System zur Untersuchung elektrischer Maschinen und Antriebe. Er besteht aus dem digitalen Steuergerät, einer Bremse und der Software ActiveServo. Das System vereint neueste Technik mit einfacher Bedienung.
Ferner lassen sich mit dem System manuelle und automatische Synchronisation durchführen.

Das Steuergerät beinhaltet folgende Ausstattungsmerkmale:

• Dynamischer und statischer Vier-Quadranten-Betrieb
• 13 wählbare Betriebsarten / Arbeitsmaschinen-Modelle (Drehmomentenregelung, Drehzahlregelung, Schwungmasse, Hubantrieb, Roller / Kalander, Lüfter, Pumpe, Kompressor, Wickelantrieb, frei definierbare zeitlich abhängige Last, manuelle und automatische Netzsynchronisation)
• Überwachung der gesteckten Wellenabdeckungen
• Abschaltung der Versorgungsspannung der Prüflinge bei fehlender Wellenabdeckung
• Schnittstelle zum Auslesen elektronischer Typenschilder der Prüflinge EDD
• Integrierter Messverstärker für Strom- und Spannungsmessung
• 5,7 Zoll Touch Farb-Display
• Vier-Quadranten-Monitor
• Galvanisch getrennte USB-Schnittstelle
• Thermische Überwachung der zu prüfenden Maschine
• Anschlussspannung: 400V, 45...65 Hz
• Maximale Ausgangsleistung: 10 kVA
• Abmessungen: 297 x 460 x 420 mm (HxBxT)
• Gewicht: 16,5 kg

Die Bremse bildet ein selbstgekühlter Asynchronservo mit Resolver.

Der Anschluss für Motor- und Geberzuleitung erfolgt über verpolungssichere Steckverbinder. Die Maschine ist thermisch überwacht und bildet mit dem Steuergerät ein drift- und kalibrierfreies Antriebs- und Bremssystem.

• Maximaldrehzahl: 4000min^-1
• Maximales Drehmoment 30 Nm
• Temperaturüberwachung: kontinuierlicher Temperatursensor (KTY)
• Resolver Auflösung: 65536 Impulse / Umdrehung
• Abmessungen: 275 x 210 x 210 mm (BxHxT)
• Gewicht: 9 kg

ActiveServo ist ein Programm zur Kennlinienaufnahme von Maschinen und zur statischen und dynamischen Arbeitspunktbestimmung. Es lassen sich 8 verschiedene Lastmaschinen (Schwungmasse, Pumpe, Lüfter, Kalander, Hubantrieb, Kompressor, Wickelantrieb, frei parametrierbare zeitabhängige Last) einstellen und parametrieren.

Besonderheiten:

• Messung, Berechnung und grafische Darstellung der mechanischen und elektrischen Größen
  (Drehzahl, Drehmoment, mechanische Leistung, Strom, Spannung, Wirk-, Schein-, Blindleistung, Wirkungsgrad, Leistungsfaktor)
• Simultane Darstellung von gemessenen und berechneten Größen (z.B. direkte Anzeige des Wirkungsgrades)
• Messung von Strom und Spannung (als Effektivwert auch bei nicht sinusförmigen Größen)
• Drehzahl- oder drehmomentgeregelter Betrieb
• Aufzeichnung der Größen über die Zeit
• Konfiguration der Einstellungen über elektronische Typenschilder EDD der Prüflinge
• Betrieb über alle vier Quadranten (Anzeige des generatorischen Drehmomentes
• Frei definierbare Rampenfunktion zur PC-gesteuerten Durchführung von Belastungsversuchen
• Darstellung der Kennlinien mehrerer Versuche zur Verdeutlichung von Parameteränderungen
• Export der Grafiken und der Messwerte

Kupplungsmanschette 1kW

Gummimanschette zur Kopplung zweier Maschinen

• ermöglicht einen schnellen und sicheren Aufbau
• Ausführung mit Innenzahnkranz
• Material: Gummi (Neopren)
• Maße: 40 x 58 mm (Länge x Durchmesser)
• Gewicht: 0,1 kg

Kupplungsabdeckung 1 kW mit LED-Statusanzeige

Steckbare Kunststoffabdeckung als Berührungsschutz der drehenden Kupplung zwischen zwei gekoppelten Maschinen

• Material: Makrolon klar mit Funktionsstecker
• Integrierte Beleuchtung signalisiert korrekte Funktion der Sicherheitsfunktionen
• Maße: 160 x 105 x 110 mm (HxBxT)
• Gewicht: 0,2 kg

Drehstromversorgung für elektrische Maschinen

Netzspannungsversorgung für Wechsel- und Drehstrom. Die Netzversorgung ist speziell auf die Verwendung mit elektrischen Maschinen abgestimmt.

• Ausgänge:
  • Drehstrom: L1, L2, L3, N auf Sicherheitsbuchsen 4 mm
• Schutzeinrichtungen:
  • Motorschutzschalter einstellbar von 6,3...16A
  • Unterspannungsauslöser
  • Sicherheitsabschaltung
• Netzanschluss: 3x 230/400V, 50/60Hz über CEE-Stecker mit 1,8m Kabel
• Abmessungen: 297 x 114 x 140mm (HxBxT)
• Gewicht: 2kg

Erregerspannungssteller mit Entregungsschalter

Der Erregerspannungssteller wird in Synchronisierversuchen eingesetzt.
Der Entregungsschalter wird im Generatorschutz eingesetzt und ist bei Fehlern für die Abschaltung und Entregung des Generators vom Netz zuständig.

• Ausgang: DC 200V / 2A
• 2 Eingänge für Spannungserhöhung und -verringerung
• 1 Eingang für Entregung über ein Relais
• 1 Eingang zur Einschaltung der DC Spannung
• 2 Taster für Ein- und Ausschaltung der DC Spannung
• Inkrementeller Drehgeber zur Einstellung der Spannung
• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
• Spannungsversorgung: 230V, 50/60 Hz
• Abmessungen: 297 x 228 x 190mm (HxBxT)
• Gewicht: 5 kg

Motorschutzschalter 3 polig 1,8-2,5A

Leistungsschalter mit thermischer Überlastauslösung und unverzögerter Überstromauslösung

• Kontaktbelastung: 500 V, 10 A
• Nennstrom: 1,8...2,5 A einstellbar
• Abmessungen: 297 x 114 x 125 mm (HxBxT)
• Gewicht: 1 kg

Steckdosenleiste, 6-fach, mit Netzschalter beleuchtet

6-fach Steckdosenleiste mit Schalter, 2-polig beleuchtet

• 6 Schutzkontaktsteckdosen DIN49440, 250 V~,16 A
• 35-Grad Anordnung der Steckdosen für abgewinkelte Stecker
• Zuleitung 1,75 m mit Schutzkontaktstecker
• Abmessungen: 71 x 54 x 431 mm (B x H x T)
• Material: Außenseiten aus Aluminium, Steckdosen + Befestigungsaufnahmen aus Kunststoff, schwarz

Power Quality Meter mit Grafikdisplay und Langzeitspeicher

Das Dreiphasenmessgerät ermöglicht die Messung und Anzeige aller relevanten Netzparameter. Es ist in der Lage ein-, zwei- oder dreiphasig zu messen. Die Anzeige und Bedienung erfolgt menügeführt über ein LC-Display oder die integrierte Ethernet -Schnittstelle. Mit der optionalen SCADA Software lassen sich alle Messwerte anzeigen und intelligente Netze (Smart Grid) realisieren und analysieren. Das “Smart Meter“ misst als digitaler Stromzähler an den Endpunkten des Stromnetzes den Stromverbrauch und kann in Abhängigkeit von Zuständen Verbraucher zu- und abschalten.

• Dreiphasige Messung von Strom und Spannung 3x400 V/5 A
• Messung von Phasenspannungen, verketteten Spannungen und Strömen
• Bestimmung von Schein-, Wirk- und Blindleistung
• Bestimmung von Wirk-, Blind- und Scheinarbeit
• Bestimmung von Frequenz und Verzerrungsfaktoren für Strom und Spannung
• Erfassung von Netzharmonischen und Nullleiterstrom
• Impulsmessung
• Spitzen- und Mittelwerterfassung
• Lastgangaufzeichnung und Ereignisaufzeichnung
• Echtzeituhr
• Großes, kontrastreiches hintergrundbeleuchtetes Grafikdisplay
• Darstellung in Tabellen, Diagrammen und Zeigerbildern
• 2 digitale Ein- und Ausgänge zur freien Belegung mit Funktionen
• Ethernet-Schnittstelle
• Menüführung in DE / EN / FR / ES / IT / PT / TR / ZH / RU / PL
• Demonstrationsmessgerät für Netzbetrieb
• max. Messwerte:
• Spannung: L-L: 690 V
• Strom: 5 A

Fehlergrenzen:

• Spannung 0,2%
• Strom 0,2%
• Scheinleistung 0,5%
• Wirkleistung 0,2%
• Blindleistung 1%
• Wirkenergie Klasse 0,2
• Blindenergie Klasse 2
• Betriebsspannung: 110 V-230 V, 50/60 Hz
• Abmessungen: 297 x 228 x 140 mm (HxBxT)
• Gewicht: 2 kg

Interactive Lab Assistant: Pumpspeicherkraftwerk

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der modernen Energietechnik. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit dem SCADA Viewer eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Der SCADA Viewer lässt sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser, Kurssoftware und SCADA Viewer

Lerninhalte:

• Funktionsweise von Pumpspeicherkraftwerken
• Die Synchronmaschine starten und synchronisieren
• Manuelle Leistungsregelung: Generatorisch und Motorisch
• Halbautomatische Wirk- und Blindleistungsregelung
• Pumpspeicherkraftwerke im Smart Grid
• Vollautomatische Kompensation einer extern gemessenen Wirk- und Blindleistung
• SCADA Steuerung und Regelung der Anlage
• Kursdauer: ca. 8 h

Interactive Lab Assistant: Kraftwerke

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der modernen Energietechnik. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit dem SCADA Viewer eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Der SCADA Viewer lässt sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser, Kurssoftware und SCADA Viewer
• Zu jedem SCADA-Modell wird eine Auflagemaske zum HMI-Interface mitgeliefert.

Folgende SCADA Emulationen und Auflagemasken der Kraftwerke werden mitgeliefert:

• Braunkohlekraftwerk
• Steinkohlekraftwerk
• Gasturbinenkraftwerk
• Gas- und Dampfkraftwerk
• Biogas Blockheizkraftwerk (BHKW)
• Kernkraftwerk
• Wasserkraftwerke

Lerninhalte:

• Einrichtung Synchronisation
  • Inbetriebnahme eines Multifunktionsrelais
• Generatorbetrieb
• Netzsynchronisation
  • Parametrierung eines Multifunktionsrelais
  • Automatische Synchronisation
• Generatorregelung über SCADA
• Kraftwerke
  • Arten von Kraftwerken
  • Typische Kennlinien und Kennzahlen
  • Inbetriebnahme und Betreiben verschiedener Kraftwerkstypen
  • Funktionsweise von Kraftwerken erarbeiten
  • Automatischer Lastfolgebetrieb einer extern gemessenen Wirk- und Blindleistung
• Kursdauer: ca. 10 h

Interactive Lab Assistant: Netzsynchronisation und Generatorregelung

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der modernen Energietechnik. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit dem SCADA Viewer eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Der SCADA Viewer lässt sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Browser, Kurssoftware und SCADA Viewer

Lerninhalte:

• Dunkelschaltung
• Hellschaltung
• Umlaufschaltung
• Wirkleistungserzeugung
• induktive Blindleistungserzeugung
• kapazitive Blindleistungserzeugung

Automatische Synchronisierschaltungen

• Inbetriebnahme und Parametrierung des Automatisierungsgerätes
• Synchronisation im Testbetrieb
• Synchronisation auf das reale Netz
• Verhalten des Automatisierungsgerätes bei Fehlprogrammierung

Automatische Leistungsfaktorregelung

• Parametrierung des automatischen cos-phi-Reglers
• Synchronisation des Generators mit dem Netz
• cos-phi-Regelung des Synchrongenerators
• cos-phi-Regelung des Netzes

Automatische Leistungsregelung

• Parametrierung des automatischen Leistungsreglers
• Synchronisation des Generators mit dem Netz
• Führungs- und Störverhalten des Leistungsreglers
• Empfindlichkeit und Wirkungsrichtung des Leistungsreglers
• Kursdauer: ca. 12 h

Interactive Lab Assistant: Generatorschutz

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der modernen Energietechnik. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit dem SCADA Viewer eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Der SCADA Viewer lässt sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser, Kurssoftware und SCADA Viewer

Lerninhalte:

• Lernziele
• Material
• Sicherheit
• Generatorschutz mit dem Multifunktionsrelais
• Wichtige Hinweise zu dem Multifunktionsrelais
• Über- und Unterspannungsschutz
• Überstromzeitschutz
• Schieflastschutz
• Rückleistungsschutz
• Ständererdschlussschutz
• Generatorschutz mit Differentialschutzrelais
• Differentialschutz
• Generatorschutz mit Läufererdschlussrelais
• Läufererdschlussschutz
• Kursdauer: ca. 16 h

Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb

• 1 x 1 m gelb
• 2 x 2 m gelb

USB 2.0 Ethernet Adapter 10/100

USB 2.0 High-Speed-Gerät

• Abwärtskompatibel zu USB 1.1 und 1.0 Host Controllern
• Kompatibel zu IEEE 802.3u, 10/100 Base-T and TX
• Sowohl Voll- als auch Halbduplexmodus werden auf Ethernet-Schnittstelle unterstützt
• Bus powered Device
• Auto Uplink (MDI-II/MDI-X)
• Betriebssysteme: Windows  10

5-Port Ethernet Switch

• 5-Port Ethernet Switch
• 5 Anschlüsse
• Netzteil inklusive

Doppelsammelschiene, 3-phasig, Einspeise- / Abgangsfeld

Dreiphasige Doppelsammelschiene zum Betrieb von parallelen Leitungen. Die Doppelsammelschiene hat zwei Abgänge, die über Trenner zu oder abgeschaltet werden können. Der Leistungsschalter schaltet die Last, bzw. die Versorgung zu.

• Schaltelemente: 2x Trenner mit Fernauslöseanschluss und Hilfskontakt
• 1x Leistungsschalter 5 A mit Fernauslöseanschluss und Hilfskontakt
• Anzeige: Leuchten für Schaltzustände der Trenner und Leistungsschalter
• Steuerbar über Taster, Steuereingang oder Ethernet Schnittstelle
• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
• 2 Ethernet Schnittstellen
• akustischer Signalgeber für Warn- und Alarmmeldungen
• Dreiphasige Strommessung bis 5A
• 3 x dreiphasige Spannungsmessung bis 500 V
• Integrierte Wächter:
  • Überstrom, Überspannung, Phasenlage, Spannungsdifferenz
• Steuerspannung: 24V
• Abmessungen: 297 x 228 x 50mm (HxBxT)
• Gewicht: 2 kg

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe schwarz


Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe blau

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V/32 A CAT II
• Farbe gn/ge

Sicherheitsmessleitungssatz 4mm (31 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 6 x 25cm lang, schwarz
• 4 x 50cm lang, schwarz
• 2 x 100cm lang, blau
• 2 x 100cm lang, rot
• 1 x 100cm lang, grün/gelb
• 1 x 150cm lang, blau
• 1 x 150cm lang, grün/gelb
• 2 x 150cm lang, grün
• 4 x 150cm lang, braun
• 4 x 150cm lang, schwarz
• 4 x 150cm lang, grau
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

Sicherheitsmessleitung 4mm, 50cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: schwarz
• Länge: 50 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitungssatz, 4mm, Länge 10m (5 Stück) inkl. Befestigung

Satz Sicherheitsmessleitungen inkl. Befestigungsset für die vordere und hintere Nut von SybaPro Aluprofilen.
Set bestehend aus:

5 Sicherheitsmessleitungen mit stapelbaren 4mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung

• 1 x 10m lang, schwarz
• 1 x 10m lang, blau
• 1 x 10m lang, grau
• 1 x 10m lang, braun
• 1 x 10m lang, grün/gelb
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

20 Klettverschluss-Kabelbinder in 5 verschiedenen Farben

• Kabelbinder aus Stoff mit Klett-Elementen, vielfach wiederverwendbar
• 5 verschiedenen Farben (schwarz, rot, gelb, blau, grün)
• Größe 150x12mm

5 Kabelbinderblöcke zum werkzeuglosen Eindrehen in die vordere und/oder hintere Nut des SybaPro Aluprofils


Sicherheitsmessleitung 4mm, 150cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: blau
• Länge: 150 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, (1250 x 1970 x 700 mm)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Energieversorgung, für Experimentierstände

Stromverteiler 400V CEE mit Sicherungsautomaten zur Befestigung am Profil der mobilen Experimentierstände oder direkt an der Tischplatte.

• 2 CEE-Steckdosen (400 V, 16 A, 5-polig) mit Sicherheitsklappdeckel
• 1 Schutzkontaktsteckdose (230 V)
• Absicherung: 1 x 3-polig LS B 16 A
• Netzanschluss: 3x 230/400 V, 50/60 Hz über CEE-Stecker mit 4 m Kabel
• Abmessungen: 510 x 120 x 110 mm (HxBxT)
• Gewicht: 5 kg

Display zur Ausstattung Pumpspeicherkraftwerk

• Beschriftungsdisplay mit fotorealistischem Farbdruck.
• Zur Befestigung an Aluminiumprofilen mobiler Experimentierstände mit einer Breite von 1250 mm.
• Komplett mit Befestigungsmaterial.
• Abmessungen: 1210 x 500 x 6mm (BxHxT)

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5 x 7,5 cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15 kg / 33 lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480 mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Tastaturadapter als Erweiterung für Flachbildschirmhalter

Tastaturadapter zur Verwendung in Kombination mit Flachbildschirmhaltern

• Montage zwischen Monitor und Aufnahme des Flachbildschirmhalters
• Variable 3-stufige Höhenanpassung durch mehrere vorgebohrte Aufnahmelöcher
• Aufnahmelöcher doppelreihig zur Verwendung mit VESA 75 und VESA 100-Standard
• Tastaturplatte für komfortable und ergonomische Bedienbarkeit um ca. 30° abgeschrägt
• Tastaturplatte als Fallschutz vorne 11 mm aufgekantet inkl. Handgriff
• Variable 2-stufige Tiefenbefestigung der Tastaturplatte möglich (252/276 mm)
• Extra breite Tastaturplatte (640 mm) erlaubt zusätzlich die Ablage einer Maus
• Tastaturplattentiefe 172 mm
• Inkl. zweier Kabelclips zur geführten und gebündelten Kabelverlegung
• Maximale Belastbarkeit 10 kg
• Maße 360x640x276 mm (H x B x T)

Dieser Adapter sollte nur in Verbindung mit Monitorhaltern bis 15 kg Tragkraft verwendet werden.

Schutzhülle für den mobilen Experimentierstand - 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
