Trenntrafo 3-phasig, 1kW

Transformator für Einspeisung der Leitungsnachbildung. Maßstabsfaktor 1/1000 für Strom und Spannung der Sekundärseite.

• Primär: 3 x 400 V Wicklung
• Sekundär: 3 x 400 V, 2A Wicklung
• 3 x 30 V, 1,25 A
• Nennleistung: 1000 VA, kurzzeitig 2000VA
• Schaltgruppe: Dyn5
• Sicherung: 1 Sicherungsautomat 1,8...2,5 A (einstellbar)
• Ein/ Ausgänge: Sicherheitsbuchsen 4 mm
• Abmessungen: 297 x 456 x 150 mm
• Gewicht. 11kg

Leistungsschalter-Modul

Die Spannung wird von Hand zugeschaltet und kann auch von Hand abgeschaltet werden.

• Nennspannung: 230/400 V, 50/60 Hz
• Steuerspannung: 24 V
• Nennbetriebsstrom: 16A ohmisch
• Funktion: 2 Taster, Fernsteuerung für Ausschaltrelais
• Signale: Signallampe für "Ein" und "Aus"
• Kontakte: 3 Arbeitskontakte, 2 Hilfskontakte
• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
• Abmessungen: 297 x 114 x 95 mm (HxBxT)
• Gewicht: 2 kg

Induktive Last 3-phasig, 1kW

bestehend aus drei Induktivitäten mit Abgriffen bei

1,2H (0,65A), 1,6H (0,5A), 2H (0,45A), 2,4H (0,35A), 2,8H (0,30A), 3,2H (0,25A)

• geeignet für Parallel-, Reihen-, Stern- und Dreieckschaltung
• Ein- und Ausgänge: 4mm Sicherheitsbuchsen
• Abmessungen: 297 x 456 x 125mm (BxHxT)
• Gewicht: 8 kg

Kapazitive Last 3-phasig, 1kW

drei Gruppen MP-Kondensatoren bestehend aus je vier Kondensatoren.

• geeignet für Parallel-, Reihen-, Stern- und Dreieckschaltung.
• Kapazität: 3 x 2/4/8/30 µF, 450 V
• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
• Abmessungen: 297 x 228 x 150 mm (HxBxT)
• Gewicht: 3 kg

Variable ohmsche Last 3-phasig, 1kW

Drei synchron einstellbare Ringstellwiderstände (Stufenwicklung) mit Skala 100 - 0 %, mit Sicherung im Schleiferanschluss.

• geeignet für Parallel-, Reihen-, Stern- und Dreieckschaltung
• Widerstand: 3 x 750 Ohm
• Strom: 3 x 2 A
• Ein- und Ausgänge: 4 mm Sicherheitsbuchsen
• Abmessungen: 297 x 456 x 125 mm (HxBxT)
• Gewicht: 8 kg

Interactive Lab Assistant: Transformatoren

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der modernen Energietechnik. Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit dem SCADA Viewer eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten

• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden

• Der SCADA Viewer lässt sich direkt aus der Versuchsanleitung starten

• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle

• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen

• Labsoft-Browser, Kurssoftware und SCADA Viewer

Lerninhalte:

• Transformator-Ersatzschaltbild

• Mehrphasentransformator im Leerlauf und Kurzschluss

• Mehrphasentransformator mit ohmscher, induktiver und kapazitiver Belastung

• Schaltgruppen

• Bestimmung der Nullimpedanz

• Untersuchung des Übersetzungsverhältnisses

• Kursdauer: ca. 5 h

Software SCADA Viewer

Der 'SCADA Viewer' ist eine Software zur Steuerung und Überwachung energietechnischer Anlagen. In der Software können alle Messwerte und Zustände der im System vorhandenen Messgeräte in Echtzeit angezeigt werden. Wichtige Parameter und Signale können von der Software gesteuert werden.

Die Messwerte und Zustände der Geräte können ausgewählt, aufgenommen und über die Zeit dargestellt, ausgewertet und exportiert werden.

Mit dem 'SCADA Viewer' lassen sich Projekte aus der Energietechnik lesend öffnen und verwenden.

Funktionen der Software:

• Anzeige der Messwerte und Zustände in Echtzeit
• Aufnahme von Diagrammen der Messwerte über die Zeit
• Bearbeitung, Analyse und Export der Diagramme
• Im SCADA Viewer sind mehr als 20 vordefinierte Projekte enthalten
• Um beliebig viele individuell mit dem SCADA Designer erstellte Projekte erweiterbar

Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb

• 1 x 1 m gelb
• 2 x 2 m gelb

USB 2.0 Ethernet Adapter 10/100

USB 2.0 High-Speed-Gerät

• Abwärtskompatibel zu USB 1.1 und 1.0 Host Controllern
• Kompatibel zu IEEE 802.3u, 10/100 Base-T and TX
• Sowohl Voll- als auch Halbduplexmodus werden auf Ethernet-Schnittstelle unterstützt
• Bus powered Device
• Auto Uplink (MDI-II/MDI-X)
• Betriebssysteme: Windows  10

5-Port Ethernet Switch

• 5-Port Ethernet Switch
• 5 Anschlüsse
• Netzteil inklusive

Regelbare Drehstromversorgung 0-450V/2A

Drehspannungsversorgung regelbar 0...255/450V zur stufenlosen Versorgung mit Drehstrom

• Netzanschluss: 230/400V, 50/60Hz
• Ausgangsspannung: 3x 0...450V, 50/60Hz einstellbar über 3 Phasenstelltransformator (0,5 % Toleranz)
• DC- Ausgang 0...250V
• Ausgangsstrom: 2,0A
• 4mm Sicherheitsbuchsen (L1, L2, L3, N, PE, L-, L+)
• 1 Spannungsmesser 0...450V (Dreheiseninstrument)
• 1 Strommesser 0...3A (Dreheiseninstrument)
• 3 Phasenkontrollleuchten
• 1 Messstellenumschalter L1-N, L2-N, L3-N, L1-L2, L1-L3, L2-L3
• 1 Messstellenumschalter I1, I2, I3
• Absicherung: 3 thermisch-magnetische Geräteschutzschalter,
• Motorschutzschalter einstellbar von 1,6...2,5A mit Unterspannungsauslöser
• Tischgehäuse mit einklappbarem Aufstellfuß
• Abmessungen: 175 x 370 x 260mm (HxBxT)
• Gewicht: 15kg

Steckdosenleiste, 6-fach, mit Netzschalter beleuchtet

6-fach Steckdosenleiste mit Schalter, 2-polig beleuchtet

• 6 Schutzkontaktsteckdosen DIN49440, 250 V~,16 A
• 35-Grad Anordnung der Steckdosen für abgewinkelte Stecker
• Zuleitung 1,75 m mit Schutzkontaktstecker
• Abmessungen: 431 x 71 x 54 mm (LxBxH)
• Material: Außenseiten aus Aluminium, Steckdosen + Befestigungsaufnahmen aus Kunststoff, schwarz

Power Quality Meter mit Grafikdisplay und Langzeitspeicher

Das Dreiphasenmessgerät ermöglicht die Messung und Anzeige aller relevanten Netzparameter. Es ist in der Lage ein-, zwei- oder dreiphasig zu messen. Die Anzeige und Bedienung erfolgt menügeführt über ein LC-Display oder die integrierte Ethernet -Schnittstelle. Mit der optionalen SCADA Software lassen sich alle Messwerte anzeigen und intelligente Netze (Smart Grid) realisieren und analysieren. Das “Smart Meter“ misst als digitaler Stromzähler an den Endpunkten des Stromnetzes den Stromverbrauch und kann in Abhängigkeit von Zuständen Verbraucher zu- und abschalten.

• Dreiphasige Messung von Strom und Spannung 3x400 V/5 A
• Messung von Phasenspannungen, verketteten Spannungen und Strömen
• Bestimmung von Schein-, Wirk- und Blindleistung
• Bestimmung von Wirk-, Blind- und Scheinarbeit
• Bestimmung von Frequenz und Verzerrungsfaktoren für Strom und Spannung
• Erfassung von Netzharmonischen und Nullleiterstrom
• Impulsmessung
• Spitzen- und Mittelwerterfassung
• Lastgangaufzeichnung und Ereignisaufzeichnung
• Echtzeituhr
• Großes, kontrastreiches hintergrundbeleuchtetes Grafikdisplay
• Darstellung in Tabellen, Diagrammen und Zeigerbildern
• 2 digitale Ein- und Ausgänge zur freien Belegung mit Funktionen
• Ethernet-Schnittstelle
• Menüführung in DE / EN / FR / ES / IT / PT / TR / ZH / RU / PL
• Demonstrationsmessgerät für Netzbetrieb
• max. Messwerte:
• Spannung: L-L: 690 V
• Strom: 5 A

Fehlergrenzen:

• Spannung 0,2%
• Strom 0,2%
• Scheinleistung 0,5%
• Wirkleistung 0,2%
• Blindleistung 1%
• Wirkenergie Klasse 0,2
• Blindenergie Klasse 2
• Betriebsspannung: 110 V-230 V, 50/60 Hz
• Abmessungen: 297 x 228 x 140 mm (HxBxT)
• Gewicht: 2 kg

Doppelsammelschiene, 3-phasig, Einspeise- / Abgangsfeld

Dreiphasige Doppelsammelschiene zum Betrieb von parallelen Leitungen. Die Doppelsammelschiene hat zwei Abgänge, die über Trenner zu oder abgeschaltet werden können. Der Leistungsschalter schaltet die Last, bzw. die Versorgung zu.

• Schaltelemente: 2x Trenner mit Fernauslöseanschluss und Hilfskontakt
• 1x Leistungsschalter 5 A mit Fernauslöseanschluss und Hilfskontakt
• Anzeige: Leuchten für Schaltzustände der Trenner und Leistungsschalter
• Steuerbar über Taster, Steuereingang oder Ethernet Schnittstelle
• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
• 2 Ethernet Schnittstellen
• akustischer Signalgeber für Warn- und Alarmmeldungen
• Dreiphasige Strommessung bis 5A
• 3 x dreiphasige Spannungsmessung bis 500 V
• Integrierte Wächter:
  • Überstrom, Überspannung, Phasenlage, Spannungsdifferenz
• Steuerspannung: 24V
• Abmessungen: 297 x 228 x 50mm (HxBxT)
• Gewicht: 2 kg

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe schwarz


Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe blau

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V/32 A CAT II
• Farbe gn/ge

Sicherheitsmessleitungssatz 4mm (31 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 6 x 25cm lang, schwarz
• 4 x 50cm lang, schwarz
• 2 x 100cm lang, blau
• 2 x 100cm lang, rot
• 1 x 100cm lang, grün/gelb
• 1 x 150cm lang, blau
• 1 x 150cm lang, grün/gelb
• 2 x 150cm lang, grün
• 4 x 150cm lang, braun
• 4 x 150cm lang, schwarz
• 4 x 150cm lang, grau
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

Sicherheitsmessleitungssatz, 4mm, Länge 10m (5 Stück) inkl. Befestigung

Satz Sicherheitsmessleitungen inkl. Befestigungsset für die vordere und hintere Nut von SybaPro Aluprofilen.
Set bestehend aus:

5 Sicherheitsmessleitungen mit stapelbaren 4mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung

• 1 x 10m lang, schwarz
• 1 x 10m lang, blau
• 1 x 10m lang, grau
• 1 x 10m lang, braun
• 1 x 10m lang, grün/gelb
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

20 Klettverschluss-Kabelbinder in 5 verschiedenen Farben

• Kabelbinder aus Stoff mit Klett-Elementen, vielfach wiederverwendbar
• 5 verschiedenen Farben (schwarz, rot, gelb, blau, grün)
• Größe 150x12mm

5 Kabelbinderblöcke zum werkzeuglosen Eindrehen in die vordere und/oder hintere Nut des SybaPro Aluprofils

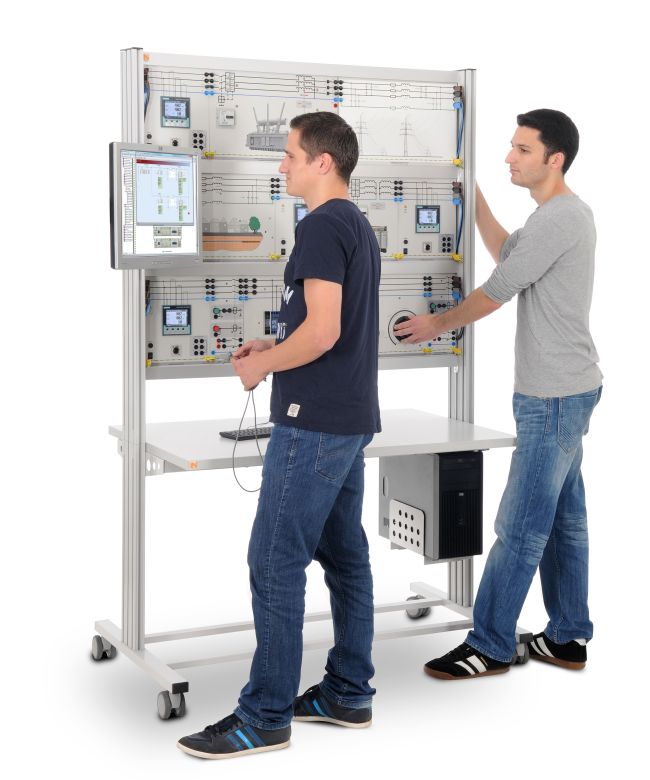

Mobiler Experimentierstand, Aluprofil, 3-etagig, 6 Steckdosen, 1250x700x1995mm

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

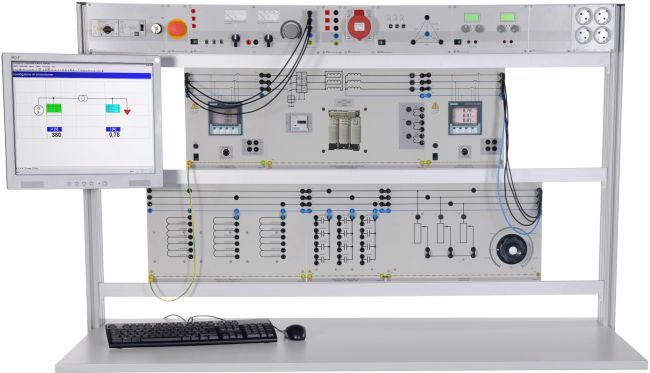

Display zur Ausstattung Transformatoren

Beschriftungsdisplay 1250 x 500 mm mit fotorealistischem Farbdruck.

Zur Befestigung an Aluminiumprofilen mobiler Experimentierstände mit einer Breite von 1250 mm.
Komplett mit Befestigungsmaterial und Metallverstärkung der Ecken.
Abmessungen:
1225 x 500 x 5mm (BxHxT)

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5 x 7,5 cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15 kg / 33 lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480 mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Tastaturadapter als Erweiterung für Flachbildschirmhalter

Tastaturadapter zur Verwendung in Kombination mit Flachbildschirmhaltern

• Montage zwischen Monitor und Aufnahme des Flachbildschirmhalters
• Variable 3-stufige Höhenanpassung durch mehrere vorgebohrte Aufnahmelöcher
• Aufnahmelöcher doppelreihig zur Verwendung mit VESA 75 und VESA 100-Standard
• Tastaturplatte für komfortable und ergonomische Bedienbarkeit um ca. 30° abgeschrägt
• Tastaturplatte als Fallschutz vorne 11 mm aufgekantet inkl. Handgriff
• Variable 2-stufige Tiefenbefestigung der Tastaturplatte möglich (252/276 mm)
• Extra breite Tastaturplatte (640 mm) erlaubt zusätzlich die Ablage einer Maus
• Tastaturplattentiefe 172 mm
• Inkl. zweier Kabelclips zur geführten und gebündelten Kabelverlegung
• Maximale Belastbarkeit 10 kg
• Maße (HxBxT) 360x640x276 mm

Dieser Adapter sollte nur in Verbindung mit Monitorhaltern bis 15 kg Tragkraft verwendet werden.

Schutzhülle für den mobilen Experimentierstand - 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
