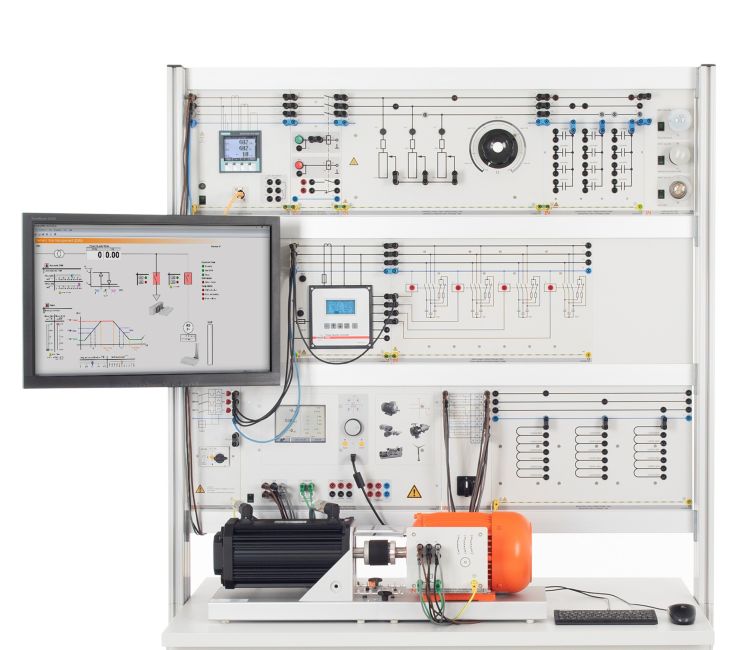

ESG 1.2

Komplexe Verbraucher, Energieverbrauchsmessung und Spitzenlastüberwachung

Die Experimente zur Absenkung der Spitzenlast durch Messungen mit einem Wirkstrom- und Maximumzähler zeigen, wie die Netzbelastung reduziert bzw. gleichmäßig über 24 Stunden verteilt werden kann. Die Voraussetzung für den effektiven Einsatz der Messtechnik ist die Analyse des Netzes und der angeschlossenen Verbraucher. Daher werden in den einzelnen Experimenten statische, symmetrische und unsymmetrische Lasten ausführlich untersucht.

Ausstattung bestehend aus:
1

Lampenboard 230V

CO3208-1L

1

Induktive Last 3-phasig, 1kW

CO3301-3D

1

Kapazitive Last 3-phasig, 1kW

CO3301-3E

1

Variable ohmsche Last 3-phasig, 1kW

CO3301-3F

1

Drehstrommotor mit Käfigläufer 1kW, 690/400 V

SE2683-1R

1

Stern-Dreieck-Schalter

CO3212-2D

1

Blindleistungsregler

CO3301-5C

1

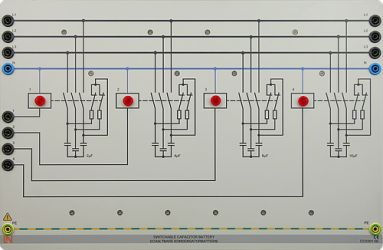

Schaltbare Kondensatorbatterie

CO3301-5E

Zusätzlich erforderlich - Ausstattung Maschinenprüfstand Servo-Antriebs-/Bremssystem:
1

Servo-Maschinen-Prüfsystem für 1kW Maschinen inkl. Software ActiveServo (D, GB,

CO3636-6Y

1

Kupplungsmanschette 1kW

SE2662-6A

1

Kupplungsabdeckung 1 kW mit LED-Statusanzeige

SE2662-7D

Stromversorgung:
1

Drehstromversorgung für elektrische Maschinen

CO3212-5V

1

Motorschutzschalter 3 polig 1,8-2,5A

CO3212-1P

2

Leistungsschalter-Modul

CO3301-5P

1

Steckdosenleiste, 6-fach, mit Netzschalter beleuchtet

ST8010-4J

Messgeräte:
1

Power Quality Meter mit Grafikdisplay und Langzeitspeicher

CO5127-1S

1

Power-Multimeter

CO5127-2A

Medien:
1

Interactive Lab Assistant: Energiemanagement

SO2800-3Y

Zubehör:
1

Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb

LM9057

1

USB 2.0 Ethernet Adapter 10/100

LM8257

1

5-Port Ethernet Switch

LM9988

40

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3R

5

Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3V

5

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

SO5126-3W

1

Sicherheitsmessleitungssatz 4mm (31 Stück)

SO5148-1L

1

Sicherheitsmessleitungssatz, 4mm, Länge 10m (5 Stück) inkl. Befestigung

SO5148-1Z

1

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, 1250x1970x700mm (BHT)

ST7200-4C

1

Energieversorgung, für Experimentierstände mit Absicherung

ST8008-8N

Zusätzlich empfehlenswert:
1

Display zur Ausstattung Energiemanagement

ST8000-4C

1

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

ST8010-4T

1

Tastaturadapter als Erweiterung für Flachbildschirmhalter

ST8010-4G

1

Schutzhülle für den mobilen Experimentierstand, 3-etagig

ST8010-9Y

backlink-side-image

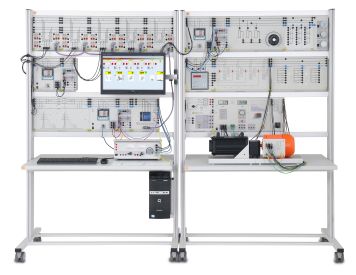

Modul ESG 1.2 gehört zum ESG 1 Smart Grid Paket
