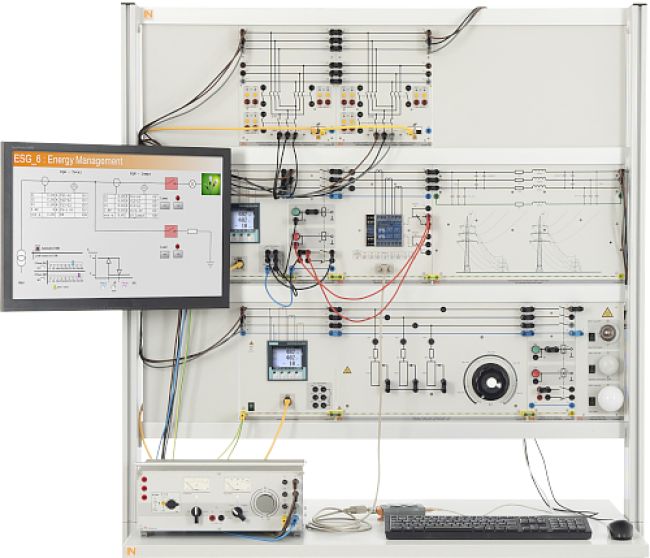

Doppelsammelschiene, 3-phasig, Einspeise- / Abgangsfeld

Dreiphasige Doppelsammelschiene zum Betrieb von parallelen Leitungen. Die Doppelsammelschiene hat zwei Abgänge, die über Trenner zu oder abgeschaltet werden können. Der Leistungsschalter schaltet die Last, bzw. die Versorgung zu.

• Schaltelemente: 2x Trenner mit Fernauslöseanschluss und Hilfskontakt
• 1x Leistungsschalter 5 A mit Fernauslöseanschluss und Hilfskontakt
• Anzeige: Leuchten für Schaltzustände der Trenner und Leistungsschalter
• Steuerbar über Taster, Steuereingang oder Ethernet Schnittstelle
• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
• 2 Ethernet Schnittstellen
• akustischer Signalgeber für Warn- und Alarmmeldungen
• Dreiphasige Strommessung bis 5A
• 3 x dreiphasige Spannungsmessung bis 500 V
• Integrierte Wächter:
  • Überstrom, Überspannung, Phasenlage, Spannungsdifferenz
• Steuerspannung: 24V
• Abmessungen: 297 x 228 x 50mm (HxBxT)
• Gewicht: 2 kg

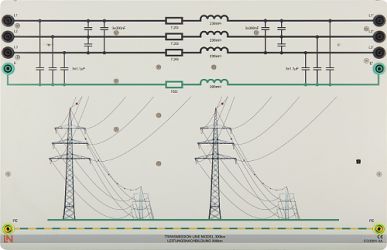

Leitungsnachbildung 150km / 300km

Dreiphasige Nachbildung einer Hochspannungs-Freileitung mit unterschiedlichen Längen zur Messung verschiedener Betriebszustände (Leerlauf, Anpassung, Kurzschluss). Maßstabsfaktor 1/1000 für Strom und Spannung. Automatische Umschaltung der Leitungslänge durch Auflegen der entsprechenden Auflagemaske.

Leitungslänge: 150km / 300km

• Widerstände je Phase: 3,6Ohm / 7,2 Ohm

• Induktivität je Phase: 115mH / 230mH

• Kapazität je Phase:

Leiter - Leiter:2 x 150nF / 300nF
Leiter - Erde: 2 x 0,55µF / 1,1µF

• max. Leistungsaufnahme: 1kW

• Spannung: 3x 400V, 50/60Hz

• Strom: 2A

• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen

• Auflagemaske 150km

• Abmessungen: 297 x 456 x 125mm (HxBxT)

• Gewicht: 6kg

Überstromzeitrelais

Lehrplatte mit digitalem, dreiphasigen Überstromzeitrelais zur selektiven Erfassung von Überlasten und Kurzschlüssen (ANSI 50 und 51). Konfigurierbar als unabhängiger Überstromzeitschutz (UMZ) oder abhängiger Überstromzeitschutz (AMZ) mit verschiedenen Auslösecharakteristika. Ein internes Programm sorgt für eine Selbstkontrolle und für die Realisierung eines Auslösetests. Das Relais besitzt drei inverse Stromkennlinien: normal invers, stark invers, extrem invers. Die Parametrierung des Relais kann wahlweise von Hand oder mit einem PC über die integrierte RS485 Schnittstelle erfolgen.

• Nennfrequenz: 50/60Hz

• Leistungsaufnahme im Strompfad: 0,1VA bei I_N = 1A

• Thermische Belastbarkeit der Strompfade:
  Stoßstrom (eine Halbwelle) 250x I_N
  während 1s 100x I_N
  während 10s 30x I_N
  dauernd 4x I_N

• Ausgangsrelais:
  Einschaltstrom: 20A
  Nennstrom: 5A
  Max. Schaltleistung:
  1250VA AC/120W DC ohmisch
  500VA AC/75W DC induktiv

• Auslöseparameter:
  I>0,5...2x IN
  I>1...15x IN
  tI>0...100s
  tI>0...2,5s

• LED-Anzeigen:
  "ON" für Betriebsbereitschaft
  I> und I>> Anregung (blinkend)
  I> und I>> Auslösung (Dauerlicht)

• Bedienelemente:

• Taster "TEST" zum Starten des Testprogramms
  6 Potentiometer zum Einstellen der Ansprechwerte und Auslösezeiten
  8 DIP-Schalter zum Einstellen der Kennlinien
  Einstellen von Zeitfaktoren
  Einstellen von Nenndaten

• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen

• Die integrierte Schnittstelle RS 485 ist für die Parametrierung von Schutzrelais geeignet. Sie erfasst und überträgt Werte vom Relais zum PC und zurück. Durch eine optische Übertragung der Signale wird eine galvanische Trennung gewährleistet.

• Anzeige der Schnittstelle:
  1. LED grün = Betriebsanzeige
  2. LED grün = Datenübertragung

• Abmessungen: 297 x 228 x125mm (HxBxT)

• Gewicht: 1kg

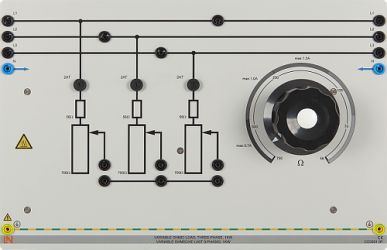

Variable ohmsche Last 3-phasig, 1kW

Drei synchron einstellbare Ringstellwiderstände (Stufenwicklung) mit Skala 100 - 0 %, mit Sicherung im Schleiferanschluss.

• geeignet für Parallel-, Reihen-, Stern- und Dreieckschaltung
• Widerstand: 3 x 750 Ohm
• Strom: 3 x 2 A
• Ein- und Ausgänge: 4 mm Sicherheitsbuchsen
• Abmessungen: 297 x 456 x 125 mm (HxBxT)
• Gewicht: 8 kg

Leistungsschalter-Modul

Die Spannung wird von Hand zugeschaltet und kann auch von Hand abgeschaltet werden.

• Nennspannung: 230/400 V, 50/60 Hz
• Steuerspannung: 24 V
• Nennbetriebsstrom: 16A ohmisch
• Funktion: 2 Taster, Fernsteuerung für Ausschaltrelais
• Signale: Signallampe für "Ein" und "Aus"
• Kontakte: 3 Arbeitskontakte, 2 Hilfskontakte
• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
• Abmessungen: 297 x 114 x 95 mm (HxBxT)
• Gewicht: 2 kg

Lampenboard 230V

Das Lampenboard ermöglicht die Untersuchung und den Vergleich von Glühbirne, Energiesparlampe und LED-Lampe. Die Leuchtmittel haben dieselbe Helligkeit und lassen sich einzeln zuschalten. Dabei lassen sich die verschiedenen Leistungsaufnahmen bestimmen.

Das Lampenboard besitzt folgende Merkmale:

• Glühbirne 25W

• Energiesparlampe 4W

• LED-Lampe 4W

• Betriebsspannung: 230V/ 50/60Hz

• 3 Lampenfassungen E27

• Abmessungen: 297 x 114 x 210 mm (HxBxT)

• Gewicht: 1,8 kg

Regelbare Drehstromversorgung 0-450V/2A

Drehspannungsversorgung regelbar 0...255/450V zur stufenlosen Versorgung mit Drehstrom

• Netzanschluss: 3x 230/400V, 50/60Hz
• Ausgangsspannung: 3x 0...450V, 50/60Hz einstellbar über 3 Phasenstelltransformator (0,5 % Toleranz)
• DC- Ausgang 0...250V
• Ausgangsstrom: 2,0A
• 4mm Sicherheitsbuchsen (L1, L2, L3, N, PE, L-, L+)
• 1 Spannungsmesser 0...450V (Dreheiseninstrument)
• 1 Strommesser 0...3A (Dreheiseninstrument)
• 3 Phasenkontrollleuchten
• 1 Messstellenumschalter L1-N, L2-N, L3-N, L1-L2, L1-L3, L2-L3
• 1 Messstellenumschalter I1, I2, I3
• Absicherung: 3 thermisch-magnetische Geräteschutzschalter,
• Motorschutzschalter einstellbar von 1,6...2,5A mit Unterspannungsauslöser
• Tischgehäuse mit einklappbarem Aufstellfuß
• Abmessungen: 175 x 370 x 260mm (HxBxT)
• Gewicht: 15kg

Power Quality Meter mit Grafikdisplay und Langzeitspeicher

Das Dreiphasenmessgerät ermöglicht die Messung und Anzeige aller relevanten Netzparameter. Es ist in der Lage ein-, zwei- oder dreiphasig zu messen. Die Anzeige und Bedienung erfolgt menügeführt über ein LC-Display oder die integrierte Ethernet -Schnittstelle. Mit der optionalen SCADA Software lassen sich alle Messwerte anzeigen und intelligente Netze (Smart Grid) realisieren und analysieren. Das “Smart Meter“ misst als digitaler Stromzähler an den Endpunkten des Stromnetzes den Stromverbrauch und kann in Abhängigkeit von Zuständen Verbraucher zu- und abschalten.

• Dreiphasige Messung von Strom und Spannung 3x400 V/5 A
• Messung von Phasenspannungen, verketteten Spannungen und Strömen
• Bestimmung von Schein-, Wirk- und Blindleistung
• Bestimmung von Wirk-, Blind- und Scheinarbeit
• Bestimmung von Frequenz und Verzerrungsfaktoren für Strom und Spannung
• Erfassung von Netzharmonischen und Nullleiterstrom
• Impulsmessung
• Spitzen- und Mittelwerterfassung
• Lastgangaufzeichnung und Ereignisaufzeichnung
• Echtzeituhr
• Großes, kontrastreiches hintergrundbeleuchtetes Grafikdisplay
• Darstellung in Tabellen, Diagrammen und Zeigerbildern
• 2 digitale Ein- und Ausgänge zur freien Belegung mit Funktionen
• Ethernet-Schnittstelle
• Menüführung in DE / EN / FR / ES / IT / PT / TR / ZH / RU / PL
• Demonstrationsmessgerät für Netzbetrieb
• max. Messwerte:
• Spannung: L-L: 690 V
• Strom: 5 A

Fehlergrenzen:

• Spannung 0,2%
• Strom 0,2%
• Scheinleistung 0,5%
• Wirkleistung 0,2%
• Blindleistung 1%
• Wirkenergie Klasse 0,2
• Blindenergie Klasse 2
• Betriebsspannung: 110 V-230 V, 50/60 Hz
• Abmessungen: 297 x 228 x 140 mm (HxBxT)
• Gewicht: 2 kg

Interactive Lab Assistant: Introduction to Smart Grid Technology

Software SCADA Viewer

Der 'SCADA Viewer' ist eine Software zur Steuerung und Überwachung energietechnischer Anlagen. In der Software können alle Messwerte und Zustände der im System vorhandenen Messgeräte in Echtzeit angezeigt werden. Wichtige Parameter und Signale können von der Software gesteuert werden.

Die Messwerte und Zustände der Geräte können ausgewählt, aufgenommen und über die Zeit dargestellt, ausgewertet und exportiert werden.

Mit dem 'SCADA Viewer' lassen sich Projekte aus der Energietechnik lesend öffnen und verwenden.

Funktionen der Software:

• Anzeige der Messwerte und Zustände in Echtzeit
• Aufnahme von Diagrammen der Messwerte über die Zeit
• Bearbeitung, Analyse und Export der Diagramme
• Im SCADA Viewer sind mehr als 20 vordefinierte Projekte enthalten
• Um beliebig viele individuell mit dem SCADA Designer erstellte Projekte erweiterbar

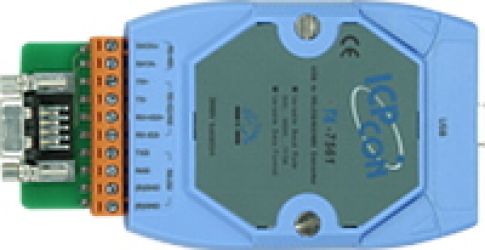

Schnittstellen Konverter RS485 / USB

Der USB-RS485 ist ein kompletter Adapter von USB zu RS485. Dieser wird vom USB Port des PCs mit Spannung versorgt. Der USB-RS485 Adapter wird vom PC als serielle Schnittstelle erkannt und kann als solche genutzt werden.

• Eingang: USB 1.1 und USB 2.0 kompatibel

• Übertragungsrate: max. 115,2 kbps

• Isolation: bis 3.000 VDC

• Serielles Schnittstellenkabel 9/9-pol.1,8m

Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb

• 1 x 1 m gelb
• 2 x 2 m gelb

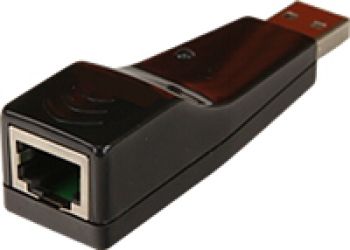

USB-Network Adapter 10/100 BaseTX RJ45

USB-Ethernet-Adapter bietet einen einfachen Netzwerkzugang ohne den Einbau einer Steckkarte. Der Adapter eignet sich damit besonders, wenn im PC kein Steckplatz mehr frei ist oder das Gehäuse nicht geöffnet werden soll. Eine Alternative sind die Adapter auch für Notebooks: Statt einer PC-Card mit Ethernet-Anschluss bietet der Adapter universelle Anschlussmöglichkeit für alle PCs mit USB-Schnittstelle.

• USB 2.0 High-Speed-Gerät
• Abwärtskompatibel zu USB 1.1 und 1.0 Host Controllern
• Kompatibel zu IEEE 802.3u, 10/100Base-T and TX
• Sowohl Voll- als auch Halbduplexmodus werden auf Ethernet-Schnittstelle unterstützt
• Betriebssysteme: Windows ME/200/XP/Vista,7 (32+64 Bit), Linux, Mac OS 10.x

5-Port Ethernet Switch

• 5-Port Ethernet Switch
• 5 Anschlüsse
• Netzteil inklusive

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe schwarz


Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe blau

Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V/32 A CAT II
• Farbe gn/ge

Sicherheitsmessleitungssatz 4mm (31 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 6 x 25cm lang, schwarz
• 4 x 50cm lang, schwarz
• 2 x 100cm lang, blau
• 2 x 100cm lang, rot
• 1 x 100cm lang, grün/gelb
• 1 x 150cm lang, blau
• 1 x 150cm lang, grün/gelb
• 2 x 150cm lang, grün
• 4 x 150cm lang, braun
• 4 x 150cm lang, schwarz
• 4 x 150cm lang, grau
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600V CAT II, 32A

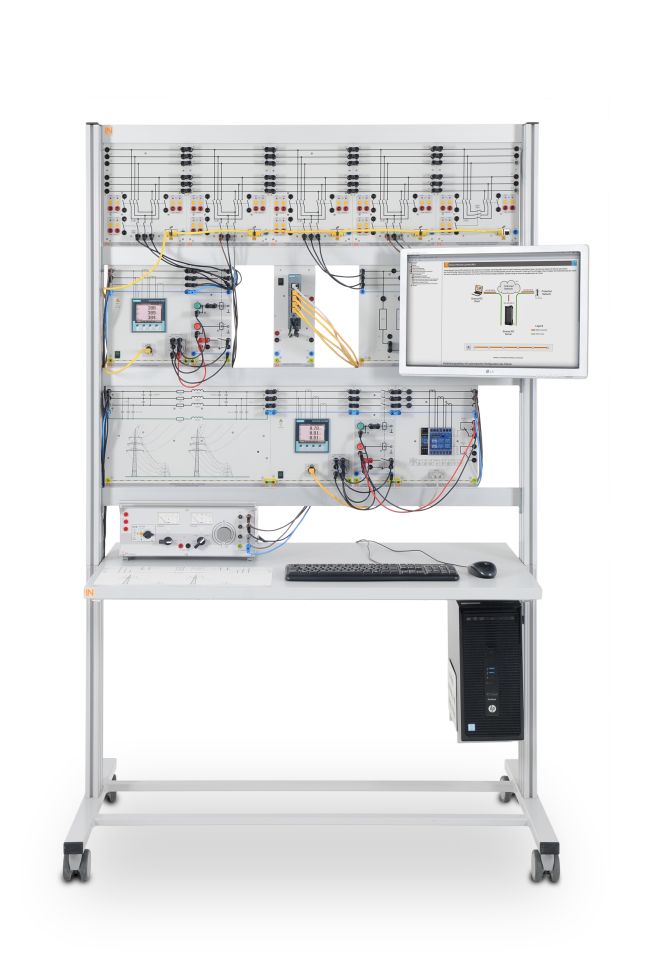

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, (1250 x 1970 x 700 mm)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Display zur Ausstattung Smart Grid

• Beschriftungsdisplay mit fotorealistischem Farbdruck.
• Zur Befestigung an Aluminiumprofilen mobiler Experimentierstände mit einer Breite von 1250 mm.
• Komplett mit Befestigungsmaterial.
• Abmessungen: 1210 x 500 x 6mm (BxHxT)

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5 x 7,5 cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15 kg / 33 lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480 mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Tastaturadapter als Erweiterung für Flachbildschirmhalter

Tastaturadapter zur Verwendung in Kombination mit Flachbildschirmhaltern

• Montage zwischen Monitor und Aufnahme des Flachbildschirmhalters
• Variable 3-stufige Höhenanpassung durch mehrere vorgebohrte Aufnahmelöcher
• Aufnahmelöcher doppelreihig zur Verwendung mit VESA 75 und VESA 100-Standard
• Tastaturplatte für komfortable und ergonomische Bedienbarkeit um ca. 30° abgeschrägt
• Tastaturplatte als Fallschutz vorne 11 mm aufgekantet inkl. Handgriff
• Variable 2-stufige Tiefenbefestigung der Tastaturplatte möglich (252/276 mm)
• Extra breite Tastaturplatte (640 mm) erlaubt zusätzlich die Ablage einer Maus
• Tastaturplattentiefe 172 mm
• Inkl. zweier Kabelclips zur geführten und gebündelten Kabelverlegung
• Maximale Belastbarkeit 10 kg
• Maße 360x640x276 mm (H x B x T)

Dieser Adapter sollte nur in Verbindung mit Monitorhaltern bis 15 kg Tragkraft verwendet werden.

Schutzhülle für den mobilen Experimentierstand - 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
