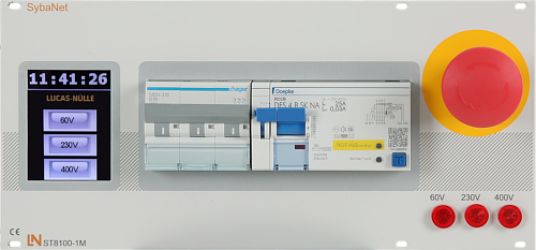

SybaNet-Netzfeld 4.0, 400V/50Hz, 3 Schaltebenen, FI Typ B, LS 3pol., Not-AUS, 54
19" SybaNet-Netzfeld 4.0, 400 V/50 Hz, 3 Schaltebenen, FI Typ B, Leitungsschutzschalter 3-pol., Not-AUS
Fernsteuerbares 3HE (19") Kanal-Einschubnetzfeld (Drehstrom) inkl. 2,8 Zoll Touch-Display, zur Energieversorgung und Absicherung
- Sicheres Freischalten von bis zu 3 Spannungsebenen (z. B. Schutzklein-, Wechsel- und Drehspannung)
- Die komplette Steuerung erfolgt über Ethernet.
- Individuelles/einzelnes, gruppenweises oder komplettes Steuern der Spannungsebenen.
- Zeitlich begrenztes Einschalten von Spannungen via Timer-Funktion
- Ein einfaches und intuitives Steuern der gesamten Funktionalitäten ist ohne zusätzlichen PC, dank eines im Gerät befindlichen Prozessors via Touchscreen möglich.
- Inkl. Absicherungs- und Schalteinheit für Drehstrom
- Allstromsensitiver Fehlerstromschutzschalter Typ B gemäß VDE 0100, Teil 723
- Leitungsschutzschalter 3 polig 16 A
- Not-Aus-Schalter mit Rastung und gelbem Signalring
- Die Not-Aus-Abschaltung muss via Trennerelement und konform zur DIN VDE 0100-530 : 2011-06 erfolgen.
- Not‐Aus Fangschaltung mit Erkennung des Auslösers des „Not‐Aus“ am Lehrer‐Arbeitsplatz inkl. redundanter Rücksetzung zusätzlich über den Master-PC
- Platzgenaues Erkennen von ausgelösten Sicherungselementen (wie z. B. FI, Motorschutzschalter, LS) am Lehrer‐Arbeitsplatz inkl. redundanter Rücksetzung zusätzlich über den Master-PC
- Alle Schaltzustände (Not-Aus, FI ausgelöst, Spannungen an/aus, etc.) werden am Display und parallel zum Master-PC übertragen
- Mindestens 3 zur SW zusätzliche HW-Kontrollleuchten zur Visualisierung der zugeschalteten Spannungsebenen
- Es müssen mindestens 3 Steuerschütze, 3 Leistungsschütze, 2 Überwachungsschütze sowie weitere HW-Einrichtung zur unabdingbar geforderten Überspannungs- und Kurzschlussfestigkeit des Systems vorhanden sein.
- Ebenso müssen HW und SW-Maßnahmen vorhanden sein um Einschaltstromspitzen zu erkenn und abzufangen.
- Die Relais- und Umschaltkontakte müssen somit vor Abriss und Verkleben gesichert sein.
- 6 via Ethernet fernsteuerbare digitale Ausgänge für z. B. Versenktischsteuerung
- 2,8" TFT-Touch-Display zur Anzeige und Zuschaltung der freigeschalteten Parameter sowie der Anzeige folgender Features:
- Uhrzeit, Timer, NOT-AUS, FI- und LS-Auslösedetektion, Überlast/Kurzschluss; inkl. automatischem Bildschirmschoner
- Definierte Signale und Spannungen verschiedener Endgeräte (z.B. Labornetzgeräte, Generatoren) können ferngesteuert werden.
- Die Geräte können zusätzlich für eine Einstellung durch den Schüler gesperrt werden
- Zusätzlich erforderlich: Bedienung erfolgt über die SybaNet-Labormanager SW mit externem Lehrer-PC oder über die SybaNet-Control Unit/ 19" Touch Panel PC (Master-PC).
- Zum Betrieb der einzelnen Clientplätze ist kein separater/externer PC an den Schülerplätzen nötig
- Weiterhin ist optional eine zusätzliche parallele oder einzelne Steuerung mit möglicher Sperrung des 2. Gerätes über ein mobiles Tablet oder einen 2. PC möglich.
- Abmessungen: 3 HE/54 TE
- Gewicht: 2,3kg

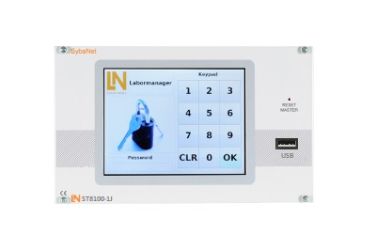

SybaNet-Control Unit 4.0 mit Touch Panel und Labormanager-Software, 42TE
SybaNet-Control Unit / Touch-Panel-PC, zum Steuern und Überwachen von Unterrichts- bzw. Laborräumen. Alle Funktionen werden über das (Master-) Touch Panel mit der zugehörigen Software (Labormanager) gesteuert, geregelt und überwacht.
Alle Schaltzustände der Schülerplätze werden dabei grafisch angezeigt (User-Menü). Die Konfiguration und Anmeldung der einzelnen Arbeitsplätze wird ebenfalls über das Touch Panel (Admin-Menü) realisiert.
Weiterhin können verschieden Konfigurationen von versch. Usern via Software festgelegt werden.
Über einen USB-Port in der Bedienfront, können mögliche Updates über Selbsterkennung des Systems, direkt vom Nutzer aufgespielt werden.
Software-Eigenschaften:
- Software zur Verwaltung des gesamten (vernetzten) Labors mit bis zu 20 Arbeitsplätzen (steuerbare Clients, Anzahl einstellbar).
- LINUX-basierte SW, ressourcenschonend, wartungsfrei, stabile Performance (wird mit fortlaufender Betriebszeit nicht langsamer).
- Untergliederung in Admin- und User-Menü
- Passwortgeschützter Zugang zu den beiden Menübereichen
- Grafische Einstellung und Übersichtsdarstellung des Labors (Raumkonfiguration)
- Automatische IP-Adressvergabe mit gänzlichem Ausschluss von IP-Konflikten
- Arbeitsplätze einzeln, in Gruppen oder komplett zusammengefasst steuerbar
- Einzel-, Gruppen oder Gesamtfreigabe der Arbeitsplätze (Klein-, Wechsel- und Drehspannung)
- Geräte in Schülerarbeitsplätzen einzeln freischalten oder sperren
- Zeitlich begrenztes Einschalten von Spannungen via Timer-Funktion
- Zusätzliche Fernsteuerung von diversen Labornetz- und Signalgeräten
- Über die grafische Oberfläche können bestimmte Geräte ausgewählt und Parameter eingestellt werden
- Möglichkeit versch. Spannungen und Signale diverser Endgeräte voreinzustellen, zu sperren oder begrenzen und zu überwachen
- Einschübe direkt steuerbar. Dadurch können einem Schüler oder einer Schülergruppe ein definiertes Signal am Signalgenerator, an den DC
Ausgängen oder am Drehstromgenerator vorgeben werden. Die Geräte können optional für eine Einstellung durch den
Schüler gesperrt werden.
- Sämtliche Funktionen der jeweiligen Arbeitsplätze, wie Schaltzustände etc., werden grafisch angezeigt
- NOT-AUS Visualisierung inkl. Platzerkennung
- RCD (FI)-/ und Leitungsschutzschalter-Auslösedetektion, graphisch visualisiert mit Platzerkennung
- Anzeige einer Überlast z. B. nach einem Kurzschluss
- Temperaturüberwachung und Überhitzungsschutz (inkl. graphischer Darstellung)
- Steuerung von automatischer Tisch-/Energiekanal-Versenktechnik
- Software erkennt automatisch angeschlossenen End-Geräte und adressiert diese ohne Adresskonflikte (Plug&Play)
- Zeitgebundene Freigaben über einen Rückwärtszähler mit optionaler Abschaltung (z.B. bei Messübungen oder Prüfungen)
Tech. Daten Hardware:
- Vollwertiges Embedded PC-System mit lizenziertem Linux-Betriebssystem, Ausfallsicher und 24/7-Bereitschaft
- Vorkonfiguriertes ext. Festspannungsnetzteil mit Weitbereichseingang (wartungsfreundlich durch Auswechselbarkeit).
- CPU: i.MX6Q, 1 GHz
- Memory: 1 GB DDR3 RAM, 4 GB eMMC Flash, 512 kB SRAM
- Display: 7.0" 5:3, TFT-TN, 800 x 480, 262K, LED 400 cd/m², 40.000 h
- Touch: 4-wire resistive, N/A
- Interfaces: 1x USB 2.0 OTG, 1x USB 2.0 Host, 1x Ethernet 100-Mbit/s, 2/2 Digital I/O,
HDMI, 2x RS-232, 1x RS-485, 1x CAN, 16 GP I/O, 1x SD Card, 1x Speaker, 1/1 Audio I/O1x - Übrige Schnittstellen: RTC, CAN/RS485 galvanisch isoliert
- Betriebstemperatur: 0...60 °C
- Stromversorgung über mitgeliefertes Power-Supply: 9...30 VDC
Spezielle Features:
- Automatisches System-Logoff (anwählbar und zeitlich einstellbar) mit dadurch verbundenem Abschalten sämtlicher Experimentierspannungen.
- Automatischer Master-Systemneustart täglich, einstellbar im Admin-Menü zur Arbeitsspeicherbereinigung.
- Automatischer Neustart der Schülerplätze (Clients) täglich, einstellbar im Admin-Menü zur Arbeitsspeicherbereinigung.
- Keine zusätzlichen/externen PCs an den Schülerplätzen und am Lehrerplatz nötig. Sowohl der Lehrer- als auch die Schülerplätze besitzen je einen leistungsstarken vollwertigen Embedded-PC.
- Update-Funktion über Selbsterkennung mittels eingestecktem USB-Stick mit bestimmten SW-Format, welches nur auf das SybaNet-System reagiert (Verwechslungen ausgeschlossen).
- Das Update erfolgt dabei direkt über das Netzwerk, Debugger oder andere Update-HW und SW ist nicht nötig.
- Möglichkeit zur Erweiterung des Systems um einen Tablet-PC (Android) mit dem eine parallele Bedienung des Systems über ein eigenes WLAN und zugehöriger App möglich ist.
Dieses System arbeitet autark und kollidiert somit nicht mit anderen Netzwerken.

SybaNet Smart-Control, SybaNet-Steuerung via Android-Tablet (APP + Tablet)
SybaNet Smart-Control: Tablet-PC + App, zur Steuerung und Bedienung von SybaNet via Android-Tablet.
Die SybaNet Smart Control App ist eine App zur Bedienung des SybaNet-Systems mit einem Android-Tablet-PC zusätzlich/erweitert zur Master-Control-Unit.
Dabei ermöglicht die App dem Ausbilder die mobile Bedienung des Systems im Labor.
Hierbei kann das System nur über das Tablet, nur über die Master CU oder im Parallelbetrieb bedient werden.
(Die SybaNet-Master CU ist jedoch zwingend erforderlich).
Merkmale der App:
- Mobile Bedienung aller verfügbarer Funktionen
- Gesicherter Zugang - Sperrung der App via Passwort
- Single- und/oder Parallelbetrieb mit der Master CU möglich
- Automatisches Umschalten auf die Master CU beim Schließen der App (z.B. bei leerem Akku)
- Dynamische Auflösung passt die SW-Oberfläche automatisch an die Größe des Tablets an.
Lieferumfang:
- Hochwertiges Tablet eines namhaften Herstellers der neusten Generation mit schneller Prozessor- und hoher Akkuleistung
- Displaygröße 10,5 Zoll
- Bildschirmauflösung: 1920x1200Pixel
- Arbeitsspeicher 3GB
- Festplatte 32GB
- Betriebssysteme Knox 3.7, One Ui Core 3.1, Android 11
- Vorinstallierte SybaNet Smart Control App
- Hochwertiges AVM-Fritz WLAN-Modem zur Einbindung des Tablet-PCs in das SybaNet-Netzwerk
- Lieferung Inkl. benötigter Stromversorgung und allen Leitungen

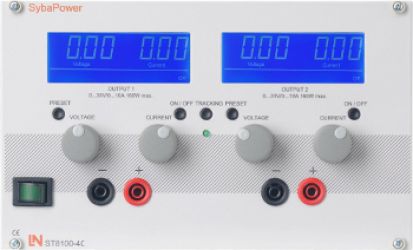

DC-Konstanter 2x 0-30V/0-10A mit TFT-Display, 42TE
Mikrocontroller gesteuertes Leistungs-DC Netzgerät 2x 0-30 V / 0-10 A (320 W)
Kompaktes Netzgerät für alle Grundlagen und weiterführenden Versuche aus den Bereichen Elektrotechnik / Elektronik und Digitaltechnik. Das Gerät ist schutzisoliert und liefert Schutzkleinspannung gemäß EN 61010. Alle Ausgänge sind mit selbstrückstellenden Sicherungen ausgestattet, die einen Überstrom sicher abschalten, ohne dass eine Schmelzsicherung getauscht werden muss. Das Gerät ist daher besonders sicher, wartungsfrei und in besonderem Maße auch für Anfänger geeignet. Eine moderne Technologie sorgt für niedrigen Energieverbrauch und reduziert die Verlustleistung. Das Gerät benötigt lediglich eine 1-phasige Stromversorgung. Es handelt sich um ein Einbaugerät, das entweder in einen Energiekanal integriert oder aber in ein Tischgehäuse eingebaut werden kann und somit zum externen Gerät wird.
Dieses Gerät kann als Einzelgerät oder auch im Verbund mit mehreren Geräten, über die optional erhältliche Labormanager-Software von einem zentralen PC aus ferngesteuert werden. Gleiches gilt für die gleichzeitige Verwendung von einem oder mehreren Geräten zusammen mit dem LN SybaNet-System.
- 2 x Ausgänge 0-30 V/ 0-10 A (max. 160W pro Ausgang)
- Die Ausgänge sind für höhere Spannungen und Ströme kaskadierbar
- Einstellung über 2 stufenlose Mehrgang-Potis mit Metallachse
- Wahlweise Fein- oder Grobeinstellung über eine integrierte Tast-/Schaltfunktion in den Potis (4-fach Schrittweiteneinstellung)
- 4mm-Sicherheitsbuchsen (berührungssicher)
- Schaltnetzteil-Technik, kurzschlussfest
- Einstellbarer Lastschutz: Überstrom- (OCP) und Spannungsschutz (OVP)
- Einstellbarer Übertemperaturschutz (OT)
- Kurzschlussfest mit selbstrücksetzenden Sicherungen
- Netzwerkfähig in Verbindung mit einem SMART-Labormanager-System
- USB-Schnittstelle inkl. 1m Zuleitung (rückseitig)
- Inkl. Software zur Überwachung und Steuerung mittels PC oder Labormanagersoftware
- 2 vierstellige farbige TFT-Anzeigen (1x je Kanal) für Strom und Spannung (320x240 Punkte)
- Konvektionskühlung
- Sicherheit gem. EN 60950
- Autojustierung von Strom und Spannung zur Maximallast
Technische Daten:
Eingangsspannung: 90-264 V/ 45-65 Hz
- Leistungsfaktor: >0,99
- Tastfunktion
Ausgangsspannung: 2 x 0-30 V, stufenlos einstellbar
- Stabilität bei 0-100% Last: <0,15%
- Restwelligkeit BWL 20 MHz: <63 mVpp/5 mV RMS
- Ausregelung 10-100% Last: < 2 ms
- Genauigkeit: <0,2%
Ausgangsstrom: 0-10 A, stufenlos einstellbar
- Stabilität bei 0-100% Last: <0,15%
- Stabilität bei +10%: <0,15%
- Restwelligkeit: <5 mA RMS
- Genauigkeit: <0,2%
Allgemein
- Wirkungsgrad: 85%
- Ausgangsleistung: 320 W (2 x 160 W)
- Schutzklasse: I, Überspannungskategorie: 2
- Norm: EN 61010-1
- Gewicht: 2,4 kg

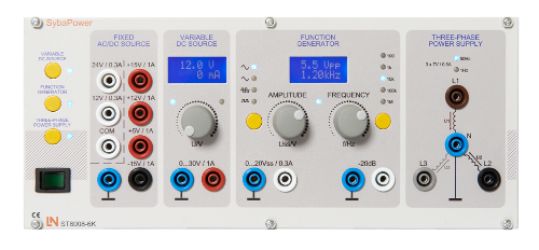

Multipower-Signaldevice, AC+DC, Drehstrom, Funktionsgenerator, 3HE / 60TE
Kompakte und Multifunktionale 4-fach Versorgungseinheit für den elektrotechnischen Grundlagenbereich. In diesem Gerät sind ein einstellbarer DC-Konstanter, ein Funktions- und ein Drehstromgenerator sowie div. AC/DC-Festspannungen vereint. Diese Teilbereiche können separat oder in allen verschiedenen Kombinationen eingeschaltet werden. Das Gerät ist daher für alle Grundlagen und weiterführenden Versuche aus den Bereichen Elektrotechnik / Elektronik und Digitaltechnik geeignet. Das Gerät ist komplett schutzisoliert und liefert Schutzkleinspannungen gemäß EN 61010. Alle Ausgänge sind mit selbstrückstellenden Sicherungen ausgestattet, die einen Über- und auch Fremdstrom sicher abschalten, ohne dass eine Schmelzsicherung getauscht werden muss. Es ist daher besonders sicher, wartungsfrei und in besonderem Maße auch für Anfänger geeignet. Eine moderne Technologie sorgt für einen niedrigen Energieverbrauch und reduziert die Verlustleistung. Zur Versorgung wird lediglich eine 1-phasige Stromversorgung benötigt. Es handelt sich um ein Einbaugerät in 19“ Technik, das entweder in einen passenden Energiekanal integriert oder aber in ein Tischgehäuse eingebaut werden kann und somit zum externen Gerät wird.
Dieses Gerät kann als Einzelgerät oder auch im Verbund mit mehreren Geräten, über die optional erhältliche Labormanager-Software von einem zentralen PC aus ferngesteuert werden. Weiterhin ist die gleichzeitige Verwendung und Steuerung von bis zu 20 Geräten von einem zentralen Master-PC in Verbindung mit dem smarten LN SybaNet-System möglich.
Technische Daten der 4 verfügbaren Einzeleinheiten:
Festspannungsausgänge:
- Stabilisierte Festspannung +15 V, -15 V, je 1A, DC
- Stabilisierte Festspannung +5 V,1 A, DC
- Stabilisierte Festspannung 12 V, 1A, DC (z. B. Versorgungsspannung KFZ- oder Halbleitertechnik)
- 2 feste Wechselspannungen 12 V und 24 V, je 700 mA, 50Hz
Variable DC-Quelle:
- Stabilisierte, einstellbare Ausgangsspannung 0 ... 30V, DC
- Max. Ausgangsstrom 1 A bei einstellbarer Strombegrenzung
- Anzeige von Strom und Spannung über 2-zeiliges blaues LCD-Display mit je 8 Stellen
Funktionsgenerator
- Funktions- und Signalgenerator mit 4 verschiedenen Kurvenformen
- Frequenzbereich frei einstellbar von 0,1Hz - 1 MHz in 5 anwählbaren Bereichen
- Kurvenformen: Sinus, Dreieck, Rechteck, Digital
- Ausgangsspannung - 10V ... 0 ... 10V (0-20Vss)
- 2. Ausgang mit Abschwächer 10:1 (-20dB)
- Strombelastbarkeit: 300 mA
- Anzeige von Amplitude und Frequenz über 2-zeiliges blaues LCD-Display mit je 8 Stellen
3-Phasen- Stern/Dreieckgenerator
- Drehstromgenerator mit 3 Phasen und N
- Amplitude 3 x 7/12V
- Strombelastbarkeit 3x200mA,
- 2 umschaltbare Frequenzbereiche 1 und 50Hz
Sonstige technische Eigenschaften
- Separater Einschalttaster für jeden Bereich (beliebig kombinierbar).
- Kurzschlussfest und Eigenspannungssicher (Spannungen andere Ausgänge)
- Selbstrückstellende Sicherungen an allen Ausgängen
- 6 Taster für die unterschiedlichen Funktionen
- 3 Mehrgang-Potentiometer zur Einstellung von Strom und Spannung DC sowie Amplitude und Frequenz (AC)
- 18 LEDs zur Statusanzeige der verschiedenen Funktionen
- 2 blau beleuchtete LCD-Displays (jeweils 2x 8 Zeichen Display)
- DC/Gleichspannungsanzeige inkl. Stromanzeige
- AC/Wechselspannungsanzeige inkl. Frequenzanzeige
- Beleuchteter Netzschalter
- Eingangsspannung 230V/50Hz
- Abmessungen: 3HE/60TE

Modul gehört zum SybaNet - Das smarte Elektrolabor Paket
- Labortechnik SybaLab
- SybaPower - Modulares Stromversorgungssystem
- SybaNet - Das smarte Elektrolabor
- Systeme und Zubehör zur Laborsteuerung SybaNet
- Labortechnik SybaLab | SybaPower - Modulares Stromversorgungssystem | SybaNet - Das smarte Elektrolabor | Systeme und Zubehör zur Laborsteuerung SybaNet |
