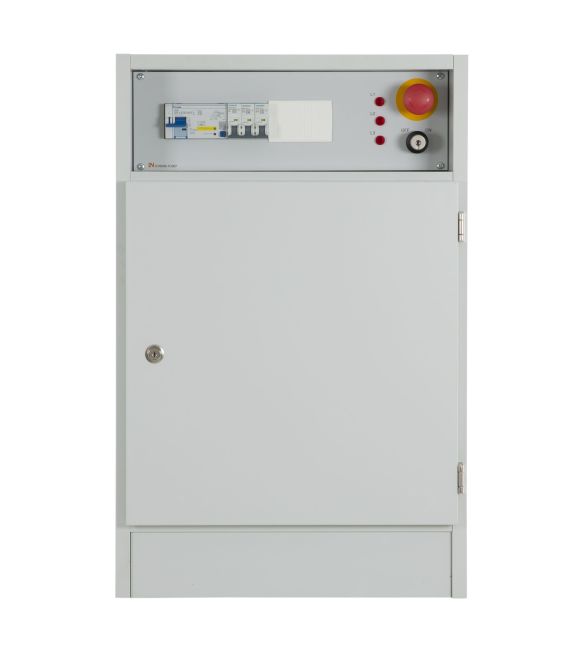

Labor-Energieverteilung, für 4 Gruppen + Lehrertisch + 3x EDV

Labor-Energieverteilung für 4 Gruppen + Lehrertisch besteht aus:

• 1 Lasttrennschalter 63A
• 1 Hauptschütz 63A
• 1 Not-Aus Pilztaster mit Rastung
• Not-Aus-Abschaltung via Trennerelement konform zur DIN VDE 0100-530 : 2011-06
• 1 Schlüssel Ein - Ausschalter
• 1 Steuersicherung 6A für den Steuerstromkreis
• 3 Außenleiterkontrollleuchten
• 5 Sicherungsautomaten 3 polig 16A
• 4 Ein Aus Taster mit Kontrollleuchte
• 4 Leistungsschütze
• Reihenklemmen zum Anschluss der Tische/Tischgruppen
• Lieferung ohne Unterschrank (zusätzlich ST8007-3X oder -3Y nötig)
• Diesem Verteiler ist eine tech. Sachverständigenprüfung mit Nachweis attestiert
  • ​​​​​​​Prüfgrundlagen: DIN VDE, VdS Klausel SK 3602, AFB, UVV, DGUV V3

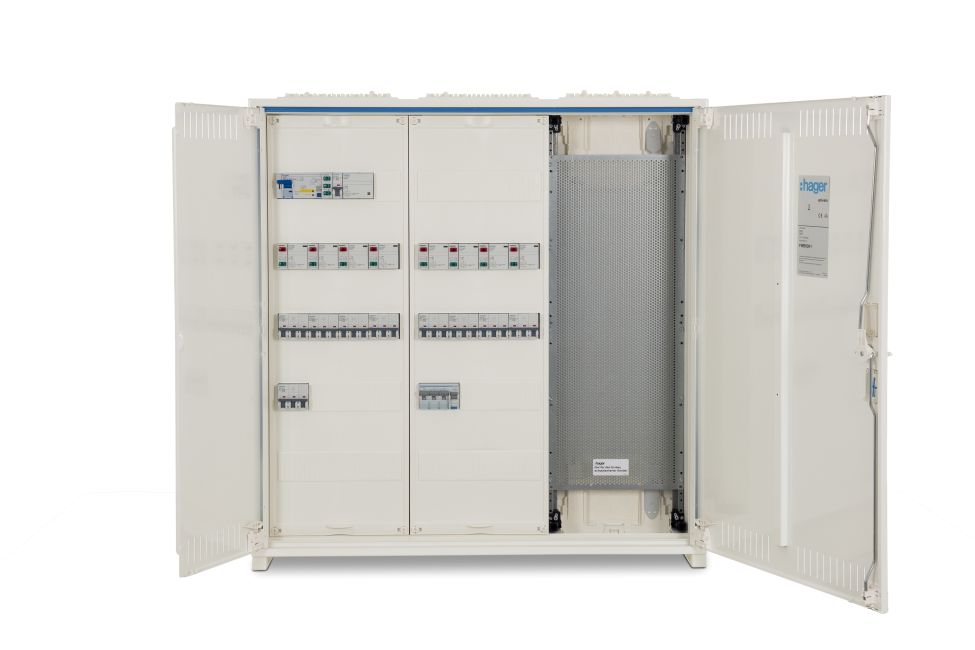

Labor-Energieverteilung, 16 Schülerplätze, 1x Lehrerplatz, 3x EDV, Revisionsst

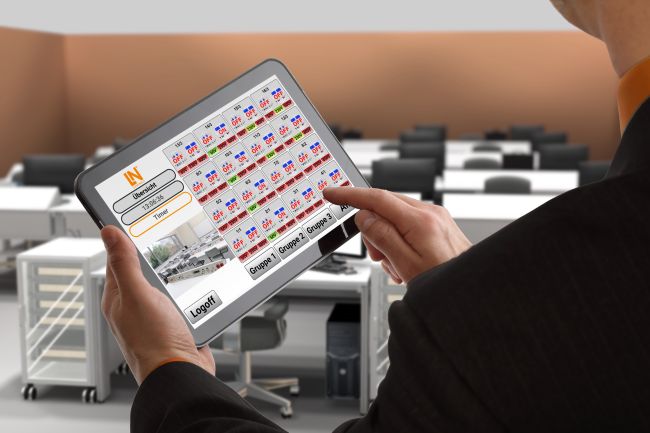

Energieverteilung speziell für Labore mit der Laborsteuerung SybaNet zur Montage in einem Unterschrank.
Alle Bedienelemente (Schlüsselschalter, Not-Aus-Taster, Phasenkontrollleuchten und Leistungsschalter) befinden sich nach dem Einbau in dem zugehörigen Unterschrank oben in einer frei zugänglichen Bedieneinheit. Alle sonstigen Einbauten wie Sicherungsautomaten zur Absicherung der Tischgruppen und der EDV-Versorgung, die Revisionssteckdose etc. befinden sich dann hinter einer abschließbaren Türe.

Die einzelnen Elemente der Energieversorgung sind:

• 1 Lasttrennschalter 63A inkl. Hilfsschalter
• 1 Hauptschütz zur zentralen Spannungsfreigabe
• 1 Not-Aus Pilztaster mit Rastung
• Not-Aus-Abschaltung via Trennerelement konform zur DIN VDE 0100-530 : 2011-06 / VDE 0100-723
• 1 Schlüssel als zentraler Ein - Ausschalter
• 1 Steuersicherung 6A für den Steuerstromkreis
• 2 Schukosteckdosen (Revisionssteckdose) 16A unterbrechungsfrei
• 3 Außenleiterkontrollleuchten L1, L2, L3
• 17 Sicherungsautomaten 3 polig, 16A
• 2 Sicherungsautomaten 1-polig, 16A, unterbrechungsfrei für EDV-Versorgung
• Reihenklemmen zum Anschluss der Tischgruppen (max. 16 + Lehrertisch)
• Lieferung ohne Unterschrank (zusätzlich ST8007-3X oder -3Y nötig)
• Diesem Verteiler ist eine tech. Sachverständigenprüfung mit Nachweis attestiert
  • ​​​​​​​​​​​​​​​​​​​​​Prüfgrundlagen: DIN VDE, VdS Klausel SK 3602, AFB, UVV, DGUV V3

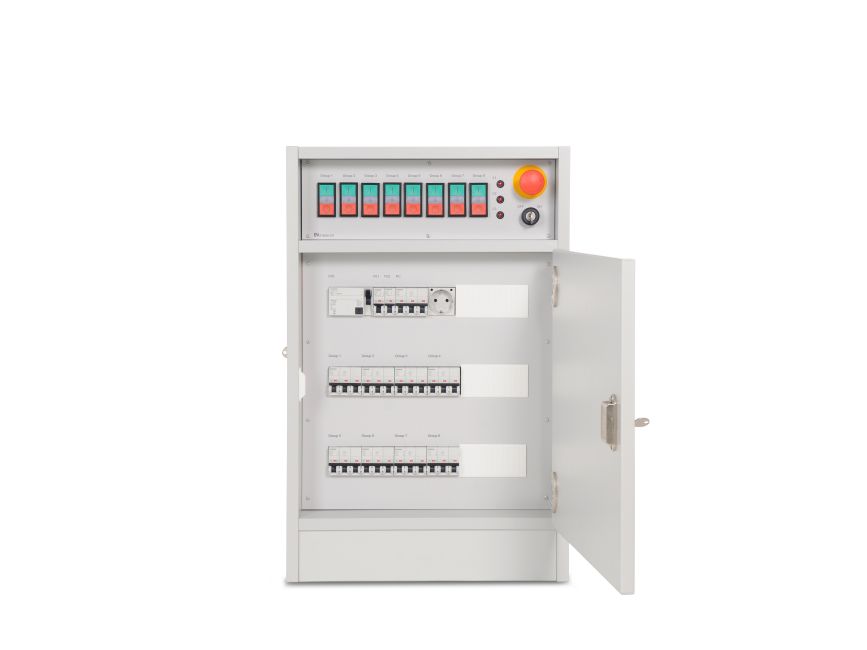

Labor-Energieverteilung, für 8 Gruppen + 1x Lehrerplatz + 3x EDV

Energieverteilung für 8 Gruppen + Lehrertisch zur Montage in einem Unterschrank bestehend aus:

• 1 Lasttrennschalter 63A, inkl. Hilfsschalter
• 1 Hauptschütz
• 1 Not-Aus Pilztaster mit Rastung
  • Not-Aus-Abschaltung via Trennerelement konform zur DIN VDE 0100-530 : 2011-06
• 1 Schlüssel Ein - Ausschalter
• 1 Steuersicherung 6A für den Steuerstromkreis
• 3 Außenleiterkontrollleuchten
• 9 Sicherungsautomaten 3 polig 16A
• 8 Ein Aus Taster mit Kontrollleuchte
• 8 Leistungsschütze
• Reihenklemmen zum Anschluss der Tischgruppen
• Lieferung ohne Unterschrank (zusätzlich ST8007-3X oder -3Y nötig)
• Diesem Verteiler ist eine tech. Sachverständigenprüfung mit Nachweis attestiert
  • ​​​​​​​​​​​​​​​​​​​​​Prüfgrundlagen: DIN VDE, VdS Klausel SK 3602, AFB, UVV, DGUV V3

Labor-Energieverteilung, 8 Schülerplätze, 1 Lehrerplatz, 3x EDV,

Energieverteilung speziell für Labore mit der Laborsteuerung SybaNet zur Montage in einem Unterschrank.
Alle Bedienelemente (Schlüsselschalter, Not-Aus-Taster, Phasenkontrollleuchten und Leistungsschalter) befinden sich nach dem Einbau in den zugehörigen Unterschrank oben in einer frei zugänglichen Bedieneinheit.
Alle sonstigen Einbauten wie Sicherungsautomaten zur Absicherungen der Tischgruppen und der unterbrechungsfreien EDV-Versorgung, die Revisionssteckdose etc. befinden sich dann hinter einer abschließbaren Türe.

Die einzelnen Elemente der Energieversorgung sind:

• 1 Lasttrennschalter 63A inkl. Not-Aus Funktion
• 1 Hauptschütz zur zentralen Spannungsfreigabe
• 1 Not-Aus Pilztaster mit Rastung
• Not-Aus-Abschaltung via Trennerelement konform zur DIN VDE 0100-530 : 2011-06 / VDE 0100-723
• 1 Schlüssel als zentraler Ein - Ausschalter
• 1 Steuersicherung 6A für den Steuerstromkreis
• 2 Schukosteckdosen (Revisionssteckdose) 16A unterbrechungsfrei
• 3 Außenleiterkontrollleuchten L1, L2, L3
• 9 Sicherungsautomaten 3 polig, 16A
• 4 Sicherungsautomaten 1-polig, 16A, unterbrechnugsfrei für EDV-Versorgung
• Reihenklemmen zum Anschluss der Tischgruppen (max. 8 + Lehrertisch)
• Lieferung ohne Unterschrank (zusätzlich ST8007-3X oder -3Y o. a. nötig)
• Diesem Verteiler ist eine tech. Sachverständigenprüfung mit Nachweis attestiert
  • ​​​​​​​​​​​​​​​​​​​​​Prüfgrundlagen: DIN VDE, VdS Klausel SK 3602, AFB, UVV, DGUV V3

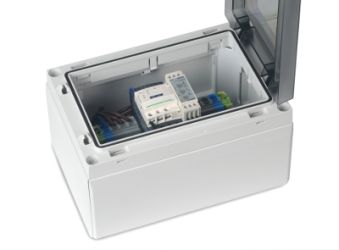

Spannungsüberwachung, mit Über und Unterspannungsauslösung

Spannungsüberwachung für technische Labore

• Überwachung der Raum-Energieversorgung

• Strom-/Spannungs-Überwachungsrelais

• Leistungsschütz zur Auslösung/Abschaltung bei Spannungsüber- bzw. Unterschreitung
