Gleichspannungsnetzteil 5V/5A (Schaltnetzteil), 24TE

Einschub Gleichspannungsnetzteil 5V/5A

• Eingangsspannung: 85 ... 264V

• Frequenzbereich: 47 ... 63Hz

• Ausgangsspannung: 5V

• Ausgangsstrom: 5A

• 2 Sicherheitslaborbuchsen

• 1 Leuchtwippschalter

• Abmessungen: 3HE/24TE

• Gewicht: 0,9kg

2-fach USB-Netzteileinsatz, USB-A + USB-C, 18W, 18 TE

2-fach USB-Netzteileinsatz mit 1xUSB-A und 1x USB-C Buchse

Zum Laden und Versorgen mobiler Endgeräte über USB-Kabel. Mit USB Typ A und USB Typ C Steckbuchse.
Diese Einheit ermöglicht das gleichzeitige Laden von 2 USB-Endgeräten.

• Unterstützt automatisches Aushandeln der optimalen Ladeparameter für kürzeste Ladezeiten.
• Unterstützung der Ladeprotokolle am USB-A Anschluss: Apple MFI mit 2,4 A und BC 1.2 mit 1,5 A.
• Unterstützung der zusätzlichen Schnellladeprotokolle: USB-PD und Quickcharge 3.0 & 4.0.
• Mit elektronischem Kurzschlus- und Überlastsschutz.
• Versorgungsspannung: 230 V / 50-60Hz  (+10 % / -10 %)
• Verlustleistung: 75 mW
• Lastart: Nur USB-A Buchse belegt: Nennstrom: 3000 mA
• Lastart: Nur USB-C Buchse belegt: Nennleistung: 18 W
• Ausgangsspannung USB A: 5V max. 2,4A
• Ausgangsspannung USB C: 5V max. 3A, 9V max. 2A, 12V max. 1.5A
• Maße: 3HE / 18TE

! Keine Datenübertragung möglich !

Gleichspannungsnetzteil 24V/3,2A (Schaltnetzteil), 24TE

Einschub Gleichspannungsnetzteil 24V/3,2A

• Eingangsspannung: 85 ... 264V

• Frequenzbereich: 47 ... 63Hz

• Ausgangsspannung: 24V

• Ausgangsstrom: 3,2A

• 2 Sicherheitslaborbuchsen

• 1 Leuchtwippschalter

• Abmessungen: 3HE/24TE

• Gewicht: 0,9kg

Gleichspannungsnetzteil +15V/1,5A, -15V/0,5A, +5V/3A, 24TE

Einschub Gleichspannungsnetzteil 5V/3A; +15V/1,5A; -15V/0,5A

• Eingangsspannung: 85 ... 264V

• Frequenzbereich: 47 ... 63Hz

• Ausgangsspannung: 5V; +15V; -15V

• Ausgangsstrom: 3A; 1,5A; 0,5A

• Spannungstoleranz +2%

• 4 Sicherheitslaborbuchsen

• 1 Leuchtwippschalter

• Abmessungen: 3HE/24TE

• Gewicht: 0,8kg

Gleichstromversorgung 0...250V/10A, 210V/6A, geregelt, 48TE

Geregelte und elektronisch gegen Überlast und Kurzschluss geschützte Gleichstromversorgung zur Versorgung von Anker- und Feldwicklungen von Gleichstrommaschinen bis 1,5 kW.

!!! Achtung - pulsierende Gleichspannung nur zur Verwendung von Gleichstrommaschinen !!!

• Regelbare Ausgangsspannung über Thyristorhalbrücke
• Sicherungen: 3 Schmelzeinsätze 10 A, 250 V
• Ausgangsspannung 1: 210 V/6 A DC fest
• Ausgangsspannung 2: 0...250 V DC variabel
• Ausgangsstrom: 3...10 A (einstellbare Strombegrenzung)
• Netzanschluss: 3 x 230/400V, 50Hz
• Abmessungen: 3HE/48TE
• Gewicht: 1,5 kg

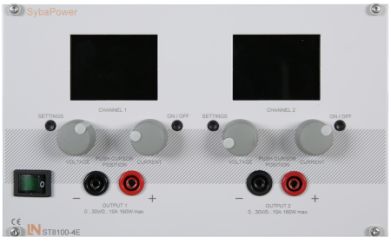

DC-Konstanter 2x 0-30V/0-10A mit Digitalanzeige, blau-beleuchtet, 42TE

Mikrocontroller gesteuertes Leistungs-DC Netzgerät 2x 0-30 V / 0-10 A (320 W)

Kompaktes Netzgerät für alle Grundlagen und weiterführenden Versuche aus den Bereichen Elektrotechnik / Elektronik und Digitaltechnik. Das Gerät ist schutzisoliert und liefert Schutzkleinspannung gemäß EN 61010. Alle Ausgänge sind mit selbstrückstellenden Sicherungen ausgestattet, die einen Überstrom sicher abschalten, ohne dass eine Schmelzsicherung getauscht werden muss. Das Gerät ist daher besonders sicher, wartungsfrei und in besonderem Maße auch für Anfänger geeignet. Eine moderne Technologie sorgt für niedrigen Energieverbrauch und reduziert die Verlustleistung. Das Gerät benötigt lediglich eine 1-phasige Stromversorgung. Es handelt sich um ein Einbaugerät, das entweder in einen Energiekanal integriert oder aber in ein Tischgehäuse eingebaut werden kann und somit zum externen Gerät wird.

Dieses Gerät kann als Einzelgerät oder auch im Verbund mit mehreren Geräten, über die optional erhältliche Labormanager-Software von einem zentralen PC aus ferngesteuert werden. Gleiches gilt für die gleichzeitige Verwendung von einem oder mehreren Geräten zusammen mit dem LN SybaNet-System.

• 2 x Ausgänge 0-30 V/ 0-10 A (bei nax. 160W pro Ausgang)
• Sicherheitsbuchsen
• Schaltnetzteil
• Überspannungsschutz (OVP)
• Übertemperaturschutz (OT)
• Kurzschlussfest
• Netzwerkfähig in Verbindung mit dem LN Labormanager-System "SybaNet"
• USB-Schnittstelle
• Inkl. Software zur Überwachung und Steuerung
• 2 vierstellige Anzeigen (1x je Kanal) für Strom und Spannung
• Konvektionskühlung
• Sicherheit gem. EN 60950
• Autojustierung von Strom und Spannung zur Maximallast
• Abmessungen: 3 HE/42 TE

Technische Daten:

Eingangsspannung: 90-264 V/ 45-65 Hz

• Leistungsfaktor: >0,99

Ausgangsspannung: 2 x 0-30 V

• Stabilität bei 0-100% Last: <0,15%
• Stabilität bei + 10% DU_E: <0,02%
• Restwelligkeit BWL 20 MHz: <80 mVpp/9 mV _RMS
• Ausregelung 10-100% Last: <1 ms
• Genauigkeit: <0,2%

Ausgangsstrom: 0-10 A

• Stabilität bei 0-100% DU_A: <0,05%
• Stabilität bei +10% DU_{E: <0,15%}
• Restwelligkeit: <25 mApp/9 mA _RMS
• Genauigkeit: <0,2%

Allgemein

• Wirkungsgrad: 85%
• Ausgangsleistung: 320 W (2 x 160 W)
• Schutzklasse: I
• Gewicht: 2,4 kg

Gleichspannungsnetzteil 24V/6A (Schaltnetzteil), 30TE

Einschub Gleichspannungsnetzteil 24V/6A

• Eingangsspannung: 85 ... 264V
• Frequenzbereich: 47 ... 63Hz
• Ausgangsspannung: 24V
• Ausgangsstrom: 6A
• 2 Sicherheitslaborbuchsen
• 1 Leuchtwippschalter
• Abmessungen: 3HE/30TE
• Gewicht: 1,5kg

Kfz-Schaltnetzteil 13,5V/44A, 42TE

Stabilisierte Gleichspannungsquelle speziell für Kfz-Technik

• Netzanschluss: 100...240V/ 50 Hz- 60 Hz +6% -10%

• Ausgangsspannung: DC 13,5V/max. 44A

• Schaltnetzteil, kurzschlussfest

• 2 Spannungsausgänge:

  • über 4mm Sicherheitsbuchsen mit zusätzlicher Absicherung (max. 25A)

  • über isolierte 4mm Laborbuchsen (Hochstrom-Polklemmen) (44A)

• Netzschalter beleuchtet

• Abmessungen: 3HE/42TE

• Schutzgrad: IP 30

• Gewicht: 4,0 kg
