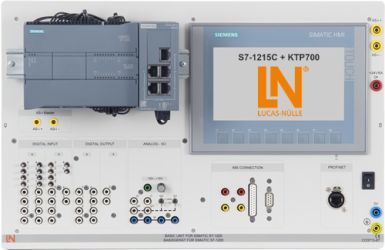

SIMATIC S7-1215C + KTP700

Modulares Trainingssystem für SPS Geräte der SIMATIC S7-1200 Serie. Die frei zugängliche Profilschiene kann zusätzlich mit einem PROFIBUS oder einem AS-i Master Modul bestückt werden.

Das Touch Panel KTP700 verfügt über eine Ethernet-Schnittstelle zur Kommunikation und Programmierung.

SPS S7-1200:

• SIMATIC S7-1200 mit CPU 1215C DC/DC/DC
• Stabiles Pultgehäuse mit rutschfesten Füßen
• Integrierte Stromversorgung: 24V/5A DC
• Buchsen für NOT-AUS-Schleife (Spannungsfreischaltung der Ausgabebaugruppen)
• Arbeitsspeicher: 50KByte
• Ladespeicher: 2 MByte
• Programmiersprache: STEP 7 ab V 10.5
• Bearbeitungszeiten: 0,1 µs für Bitoperation, 12 µs für Wortoperation, 18 µs für Gleitpunktarithmetik
• Remanenter Datenbereich gesamt (inklusive Zeiten, Zähler, Merker): 2048 Byte
• 1 Ethernet / ProfiNet Schnittstelle
• Integrierte Ein-/Ausgänge
• 14 Digitaleingänge DC 24V auf 4 mm Sicherheitsbuchsen
• 14 Taster/Rastschalter zur Simulation der Digitaleingänge
• 2 Analogeingänge 0..10V auf 4 mm Sicherheitsbuchsen
• 1 Potentiometer zur Simulation der Analogeingänge
• 10 Digitalausgänge DC 24V auf 4mm Sicherheitsbuchsen
• 2 Analogausgänge 4..20mA (über Schalter auf 0..10V umschaltbar) auf 4 mm Sicherheitsbuchsen
• 1 Sub-D-Buchse 9pol zum Anschluss von Mechatronik-Systemen
• 1 Sub-D-Buchse 25pol zum Anschluss von Mechatronik-Systemen
• Echtzeituhr

Touch-Panel KTP700:

• Vollgrafisches Color Display (65536 Farben)
• Programmierbar mit WinCC Basic V13.0 oder höher
• MTBF Hinterleuchtung
• Touchscreen 7"
• Auflösung: 800 x 480 B x H
• Schnittstelle: PROFINET
• Betriebsspannung: 100-240V AC, 50-60Hz

Ethernet Switch:

• Die Vernetzung aller Geräte erfolgt problemlos über den integrierten vierfach-Ethernet-Switch.

SIMATIC Step 7 Basic:

• 1 x Floating License für Step 7 Basic. Mit der Basic-Version kann die 1200er SPS und das KTP700 programmiert werden. Es wird die aktuelle Version geliefert.

Wichtiger Hinweis:

Artikel kann nur nach Vorlage einer ergänzenden Lizenzvereinbarung für Schulen und Ausbildungsstätten (auch gewerblicher Bereich) bestellt werden.

Netzanschluss einphasig mit Schalter, Leitungsschutzschalter, Schuko-Steckdose

Versorgungsmodul Zuleitung 230 V/50 Hz, 1,5 m für einphasige Versuchsaufbauten.

• LS-Automat: 10 A
• Hauptschalter
• Schutzkontaktsteckdose
• Verpolungsschutz-Kontrollleuchte
• Ausgänge: 4mm Sicherheitsbuchsen
• Maße: 297 x 114 x 80 mm, HxBxT
• Gewicht: 0,8 kg

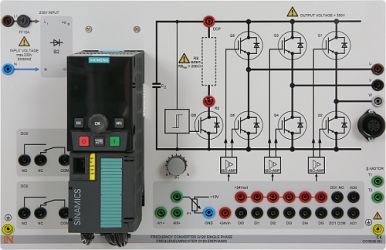

Frequenzumrichter Sinamics G120, 0,75kW, einphasig, PROFINET

Der Frequenzumrichter ist ein didaktisch aufbereiteten 1-phasiger Industrieumrichter Sinamics G120. Der Frequenzumrichter ermöglicht neben den Betriebsarten lineare und quadratische U/f-Kennlinie auch die Vektorregelung. Die Bedienung des Frequenz-Umrichters erfolgt alternativ mittels Potentiometer, analoger Leitspannung, mit der LCD-Bedieneinheit, durch PC und Software oder über eine Feldbusschnittstelle.

Besondere Merkmale:

• Hohe Ausgangsleistung, 750W (1120W für 60s)
• Lineare und quadratische U/f-Kennliniensteuerung, Vektorregelung oder Positionierung
• 6 digitale Eingänge, je 2 davon parametrierbar als fehlersicherer Eingang
• 1 analoger Eingang
• 3 digitale Ausgänge
• 2 analoge Ausgänge
• Eingang für Temperaturüberwachung
• Integrierte Schutzfunktionen
• Integrierter Bremschopper
• LCD-Bedieneinheit
• Parametriersoftware im Lieferumfang enthalten
• Integrierte Profinet-Schnittstelle
• Eingangsspannung: 200V...240V, 50/60Hz
• Ausgangsspannung: 0...3x(Eingangsspannung)
• Abmessungen: 297 x 456 x 290 mm (HxBxT)
• Gewicht: 5,7kg

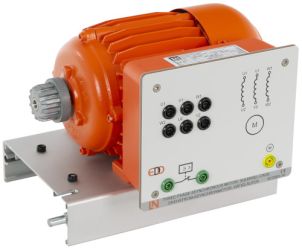

Drehstrom-Asynchron Motor 0,37kW (230V/400V)

• Wirkungsgradklasse: IE2
• Nennspannung: 400/230 V, 50 Hz
• Nennstrom: 0,95 A / 1,65 A
• Nenndrehzahl: 1400 min-1
• Nennleistung: 0,37 kW
• cos phi: 0,76
• Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Elektronic Drive Data)
• Abmessungen: 340 x 200 x 250 mm (BxHxT)
• Gewicht: 7 kg

Wellenendabdeckung 0,3kW

Steckbare Metallblende als Berührungsschutz für drehende Maschinenwellen

• Material: Stahlblech schwarz, gekantet, seitlich geschlossen mit Lochblech und Funktionsstecker
• Maße: 115 x 90 x 30 mm (HxBxT)
• Gewicht: 0,1kg

Interactive Lab Assistant: CLP 21 Industrielle Antriebe - SPS gesteuert

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der industriellen Antriebstechnik. Grundlagen werden durch leicht verständliche Bilder vermittelt. Der Interactive Lab Assistent bildet zusammen mit dem Fragenteil eine umfangreiche Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser und Kurssoftware

Lerninhalte:

• Steuern über Frequenzumrichter (FU)
  • Drehrichtungsumkehr
  • Festfrequenzen
  • Analogsignale
• Steuern eines Motors über SPS
  • Parametrierung FU
  • Motorsteuerung über SPS und FU
  • Analoge Steuerung über SPS
• Integration eines Touchpanels
  • Inbetriebnahme HMI
  • Motorsteuerung
  • Analoge Steuerung über HMI
• Vernetzung über Profinet
  • Hardwarekonfiguration
  • Parametrierung des FU
  • Motorsteuerung mit vernetzten Geräten
  • Analoge Steuerung des Motors

Kursdauer: ca. 12 h

QuickChart Siemens SPS S7-1215C Board

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DINA3
• Laminierung: 2x250 µm

Patchkabel Cat6, grau (1m)

PATCHKABEL CAT6, GRAU, 1M

Patchkabel Cat 6a

• Farbe: grau
• Folienschirm
• Mit Knickschutz
• Länge 1m

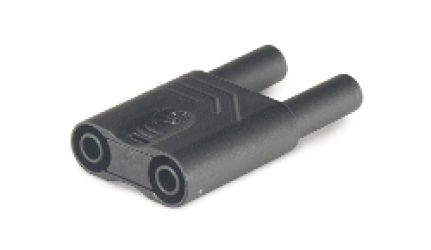

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Sicherheitsverbindungsstecker 4mm, schwarz mit Anzapfung

Technische Daten:

• beidseitig berührungsgeschützt
• Sicherheitsstecker + Sicherheitsbuchsen im 19mm-Abstand
• mit rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4mm
• Kontaktteile vernickelt
• Isolierteile PA 6.6 (Polyamid)
• Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
• Durchgangswiderstand: 6 mΩ/3 mΩ
• Bemessungsspannung: 1000 V CAT II
• Bemessungsstrom: 32 A
• Farbe: schwarz

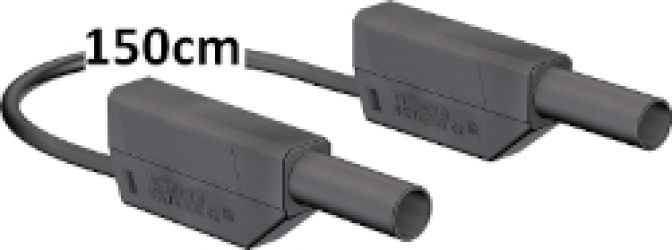

Sicherheitsmessleitung 4mm, 150cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: schwarz
• Länge: 150 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

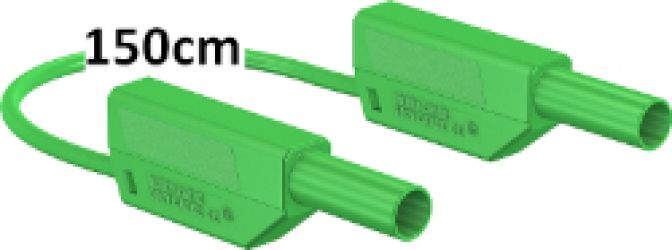

Sicherheitsmessleitung 4mm, 150cm grün, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: grün
• Länge: 150 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

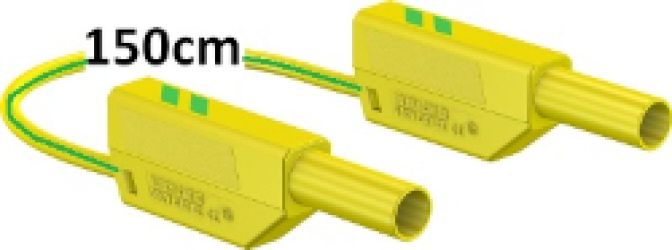

Sicherheitsmessleitung 4mm, 150cm grün/gelb, 600 V, CAT III ~ 1000 V, CAT II / 3

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: grün-gelb
• Länge: 150 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm

Robuster Experimentierwagen mit großem Platzangebot, hoher Stabilität und Belastbarkeit. Einfache Handhabung und hohe Vielseitigkeit durch Kompatibilität mit dem SybaPro System.

Arbeitsplatte und Ablageboden:

• Hochverdichtete Feinspanarbeitsplatte 30 mm, mit Lötkolben Hitzebeständiger Oberfläche nach DIN EN 438-1, Güteklasse E1
• Arbeitsplatte beidseitig HPL-laminiert 0,8mm, lichtgrau (RAL 7035), umlaufende Schutzkante aus 3 mm Kunststoff (RAL 7047), PVC-frei
• Tiefe Arbeitsplatte 800mm für komfortables Lernen und Verhinderung von Geräteüberstand
• Eingebauter Ablageboden für Zusatzgeräte

Stabiler Aufbau und optimale Laufeigenschaften:

• Maximale Stabilität durch Unterteil mit 4 Alu-Sprengpressprofilen mit Epoxidharzbeschichtung (80 µm), RAL 7047
• 8 Nuten zu je 10 mm (Industrienorm: Nut 10) für verschiedene Befestigungen
• Gewinkelte Stahl-Plattenzarge mit integriertem Kabelkanal, anthrazit (RAL 7016)
• Gewindeadapter zur Unterschrankmontage L+R
• 4 Rollen Ø100 mm, 2 gebremst, auf stabilem Stahlrahmen montiert, Stahlwinkel 5 mm
• Nach innen versetzten Rollen für reibungsloses Aneinanderreihen von mehrere Laborwagen
• Tiefgesetzter Schwerpunkt für optimale Stand und Kippsicherheit und verbesserte Laufeigenschaft

Integrierter 3-etagiger Experimentierrahmen:

• 3-Etagiger Rahmen für Experimentiergeräte (DIN A4 Platten)
• Stabile Aluquerprofile 5cm hoch, Geräteaufnahme mit Bürstenleisten gegen Vibrationen
• Freiraum unterhalb des Rahmens für Energie-Versorgungskanäle oder Stand-alone-Geräte

Zubehör inbegriffen:

• PC Fixierungswinkel mit Gummi Stopper, Halter für 48x 4mm Sicherheitsmessleitungen
• Inkl. 6-fach Steckdosenleiste mit Schalter, variabel montierbar, 2m Zuleitung

Abmessungen:

• Arbeitstischplatte 1240 x 30 x 800 mm (BxHxT)
• Tischplattenhöhe 760 mm
• Ablageboden 1155×30×445 mm (BxHxT)
• Gesamtmaß ohne Zubehör 1250 x 1970 x 800 mm (BxHxT)

Der Experimentier-/Laborwagen wird vormontiert geliefert.

Display zur Ausstattung Industrielle Antriebe SPS gesteuert

Beschriftungsdisplay mit fotorealistischem Farbdruck.

Zur Befestigung an Aluminiumprofilen mobiler Experimentierstände mit einer Breite von 1250 mm (49.2 in).

Komplett mit Befestigungsmaterial.

Abmessungen:
(1180 x 500 x 6)mm (BxHxT) / (46.5 x 19.7 x 0.23) in (WxHxD)

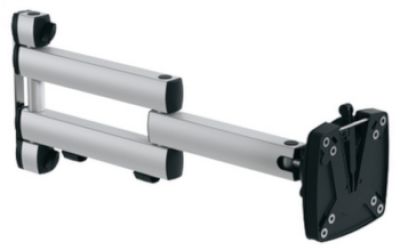

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

• Faltarm mit 2-teiligem Gelenk
• Einfache Fixierung am Aluprofil
• Abnehmbare Halterung am Monitor mit VESA 75/100
• Belastbar bis 15kg
• Kabelführungsset enthalten mit Kabelbinder, Alu-Abeckprofile

Schutzhülle für Experimentierwagen, 3-etagig

Schutzhülle für 3-etagige mobile Experimentierstände (ST7200-7A und ST7200-7D).
Diese Schutzhülle schützt alle mobilen, 3-etagige SybaPro Experimentierwagen einschließlich ihrer integrierten Geräte und Systeme zuverlässig vor äußeren Einflüssen.

• Schutz der Geräte vor Staub, Feuchtigkeit
• Wasserdicht, wasserabweisend, winddicht, lichtecht und hochreißfest
• Aus hochstabilen Polymergewebe (130g /m²), imprägniert und abwaschbar
• frei von PFAS-Belastungen
