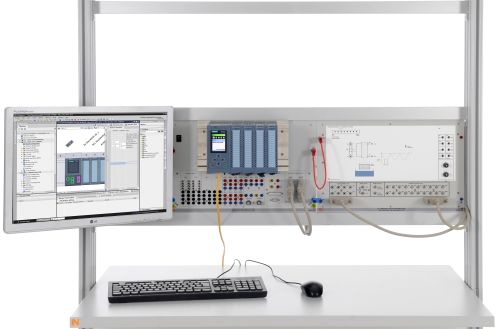

SPS-Universal-Anlagensimulator
Mit der Ausstattung CLC34 bringen Sie Ihren Schülern die Grundlagen der SPS-Programmierung mit Hilfe von praktischen Projekt-Auflagemasken näher. 24 didaktisch aufbereitete Projekte aus der Industrie mit unterschiedlichen Schwierigkeitsgraden.
- Automatisierungstechnik
- Sicherheitstechnik
- Industrial Process Automation
- Robotik
-
Mechatronische Systeme
-
IMS Industrial Mechatronic System - die neue Generation
- IMS Factory App
- IMS 1.5 intelligentes Transportsystem DC
- IMS 3 Subsystem Vereinzeln
- IMS 3d Subsystem Vereinzeln mit Doppelmagazin
- IMS 4 Subsystem Oberteilmontage
- IMS 4d Subsystem Oberteilmontage mit Doppelmagazin
- IMS 5 Subsystem Bearbeiten
- IMS 5d Subsystem Bearbeiten mit Doppelmagazin
- IMS 6 Subsystem Prüfen
- IMS 7 Subsystem Handhaben
- IMS 8 Subsystem Lagern
- IMS 13 Subsystem Bohren und Fräsen
- IMS 15 Subsystem 3-Achs Portalroboter
- IMS 16 Subsystem Lackieren
- IMS 17 Subsystem Labeln
- IMS 18 Subsystem Kamera Inspektion
- IMS 19 Subsystem Qualitätskontrolle mit KI
- IMS 20 Subsystem Geführte Montage
-
IMU Industrial Mechatronic Unit - die Industrie für das Labor
- IMU 1 Industrial Mechatronic Unit
- IMU mit IMS 3 Subsystem Vereinzeln
- IMU mit IMS 3 Subsystem Vereinzeln mit Doppelmagazin
- IMU mit IMS 4 Subsystem Oberteilmontage
- IMU mit IMS 4 Subsystem Oberteilmontage mit Doppelmagazin
- IMU mit IMS 5 Subsystem Bearbeiten
- IMU mit IMS 5 Subsystem Bearbeiten mit Doppelmagazin
- IMU mit IMS 6 Subsystem Prüfen
- IMU mit IMS 7 Subsystem Handhaben
- IMU mit IMS 13 Subsystem Bohren und Fräsen
- IMU mit IMS 16 Subsystem Lackieren
- IMU mit IMS 17 Subsystem Labeln
- IMU mit IMS 18 Subsystem Kamera Inspektion
- IMU mit IMS 19 Subsystem Qualitätskontrolle mit KI
- IMU mit IMS 20 Subsystem Geführte Montage
-
IMS Industrial Mechatronic System - die neue Generation
-
Industrie 4.0
- IMS Industrial Mechatronic System - die neue Generation
- IMU Industrial Mechatronic Unit - die Industrie für das Labor
- Arbeiten mit der Programmiersoftware STEP 7
- Hardware-Projektierung
- Datentypen
- Erstellen einer Zuordnungsliste
- Programmiersprachen AWL, KOP und FUP
- Programmieren von Binäroperationen und Wortoperationen
- Programmieren von Zählern und Zeiten, Vergleichsfunktionen und Arithmetikfunktionen
- Programmstruktur, Aufruf von Unterprogrammen
- Inbetriebnahme und Test
- Diagnosefunktionen
- Kompakter Aufbau
- Schneller Wechsel der Projekte
- Hohe Motivation durch Praxisnähe

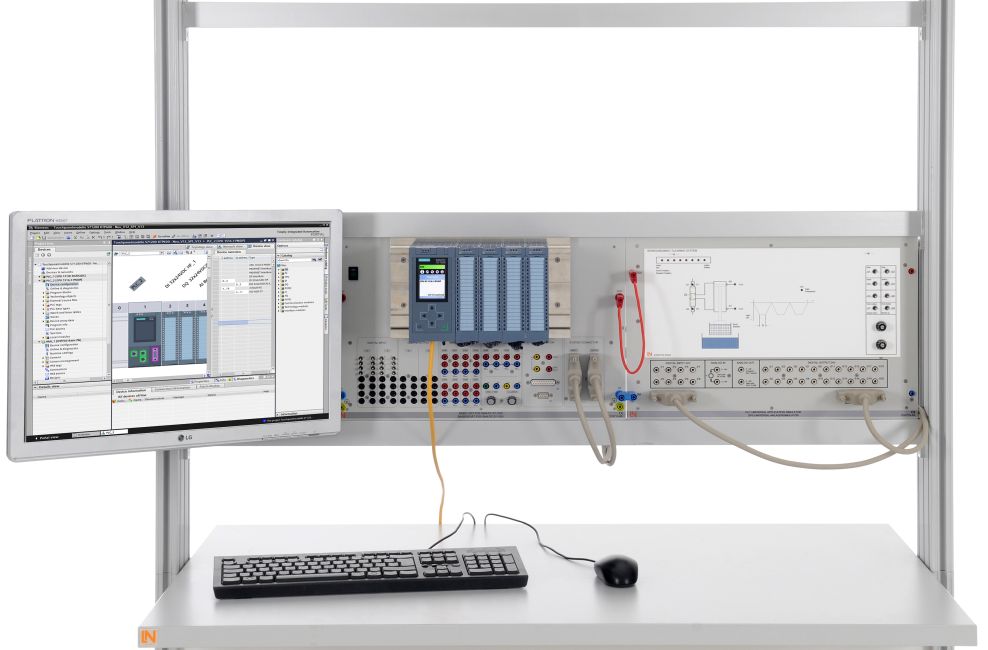

SPS-Universal-Anlagensimulator
Der Universal-Anlagensimulator bietet die Möglichkeit, in Verbindung mit einer beliebigen SPS oder LOGO verschiedene Anlagen und Schaltungen (analog/digital) mit geringem Installationsaufwand praxisnah zu realisieren. Die Versuche sind lehrplanorientiert ausgearbeitet. Der Anlagensimulator ist mit Schaltern und Tastern als Sensoren sowie LEDs und einer elektronischen Schaltung zur Nachbildung der Aktoren ausgestattet. Prozessrückmeldung (z.B. eine Schützrückmeldung) werden automatisch generiert. Zur Nachbildung von Bewegungen, Pegeln und Positionen sind 3 Lauflichter im Gerät integriert. Die einzelnen Versuche werden durch Auflegen der bedruckten Masken realisiert.
- 8 Digitaleingänge (Aktoren)
- 20 Digitalausgänge (Sensoren)
- 2 Analogeingänge (Aktoren)
- 2 Analogausgänge (Sensoren)
- 3 Lauflichter
- Anschlüsse auf 4 mm Sicherheitsbuchsen
- 1 D-SUB 37-poliger Stecker (Eingangssignale) zum Anschluss über Systemstecker an die SPS
- 1 D-SUB 37-polige Buchse (Ausgangssignale) zum Anschluss über Systemstecker an die SPS
- Betriebsspannung: DC 24 V / 0,3 A
- Maße: 456 x 297 x 125 mm (BxHxT)
- Gewicht: 1 kg

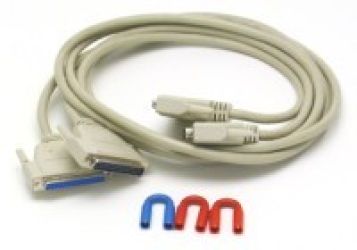

Werden die Modelle des Universal Anlagensimulators über Einzelverdrahtung mit der Steuerung verbunden und nicht über ein 37-poliges Kabel, reicht es wenn die Steuerung acht digitale Ein- und acht Ausgänge hat. Sollen die Modelle über die 37-poligen Systemstecker Anschlüsse verbunden werden, muss die SPS über mindestens 20 digitale Eingänge und acht digitale Ausgänge verfügen. Über zwei analoge Ein- und Ausgänge muss die SPS in jedem Fall verfügen.
Satz Auflagemasken Teil 1 (12 Stück)
Basissatz Auflagemasken zum Universal-Anlagensimulator. Der Basissatz besteht aus 12 verschiedenen Auflagemasken mit Prozess- und Anlagenmodellen.
- Baustellenampel
- Stern-Dreieck-Anlauf
- Dahlanderschaltung
- Anlassersteuerung
- Überwachungseinrichtung
- Behälter - Füllanlage
- Türsteuerung einer Schleuse
- Umsetzbühne
- Pufferspeicher
- Füllstandsstrecke
- Mischanlage
- Druckluftnetz
Satz Auflagemasken Teil 2 (12 Stück)
Erweiterungssatz Auflagemasken zum Universal-Anlagensimulator. Der Erweiterungssatz besteht aus 12 verschiedenen Auflagemasken mit Prozess- und Anlagenmodellen.
- Reinigungsbad
- Ofentürsteuerung
- Biegewerkzeug
- Automatik Prägemaschine
- Bohrvorrichtung
- Selektive Bandweiche
- Rohrbiegeanlage
- Torsteuerung
- Pumpensteuerung 1
- Pumpensteuerung 2
- Reaktionsgefäß
- Tablettenfüllautomat

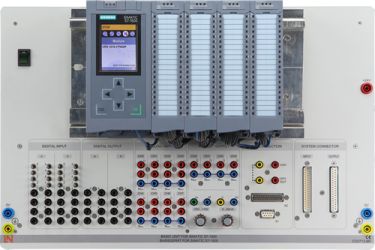

SIMATIC S7-1215C + KTP700
Modulares Trainingssystem für SPS Geräte der SIMATIC S7-1200 Serie. Die frei zugängliche Profilschiene kann zusätzlich mit einem PROFIBUS oder einem AS-i Master Modul bestückt werden.
Das Touch Panel KTP700 verfügt über eine Ethernet-Schnittstelle zur Kommunikation und Programmierung.
SPS S7-1200:
- SIMATIC S7-1200 mit CPU 1215C DC/DC/DC
- Stabiles Pultgehäuse mit rutschfesten Füßen
- Integrierte Stromversorgung: 24V/5A DC
- Buchsen für NOT-AUS-Schleife (Spannungsfreischaltung der Ausgabebaugruppen)
- Arbeitsspeicher: 50KByte
- Ladespeicher: 2 MByte
- Programmiersprache: STEP 7 ab V 10.5
- Bearbeitungszeiten: 0,1 µs für Bitoperation, 12 µs für Wortoperation, 18 µs für Gleitpunktarithmetik
- Remanenter Datenbereich gesamt (inklusive Zeiten, Zähler, Merker): 2048 Byte
- 1 Ethernet / ProfiNet Schnittstelle
- Integrierte Ein-/Ausgänge
- 14 Digitaleingänge DC 24V auf 4 mm Sicherheitsbuchsen
- 14 Taster/Rastschalter zur Simulation der Digitaleingänge
- 2 Analogeingänge 0..10V auf 4 mm Sicherheitsbuchsen
- 1 Potentiometer zur Simulation der Analogeingänge
- 10 Digitalausgänge DC 24V auf 4mm Sicherheitsbuchsen
- 2 Analogausgänge 4..20mA (über Schalter auf 0..10V umschaltbar) auf 4 mm Sicherheitsbuchsen
- 1 Sub-D-Buchse 9pol zum Anschluss von Mechatronik-Systemen
- 1 Sub-D-Buchse 25pol zum Anschluss von Mechatronik-Systemen
- Echtzeituhr
Touch-Panel KTP700:
- Vollgrafisches Color Display (65536 Farben)
- Programmierbar mit WinCC Basic V13.0 oder höher
- MTBF Hinterleuchtung
- Touchscreen 7"
- Auflösung: 800 x 480 B x H
- Schnittstelle: PROFINET
- Betriebsspannung: 100-240V AC, 50-60Hz
Ethernet Switch:
- Die Vernetzung aller Geräte erfolgt problemlos über den integrierten vierfach-Ethernet-Switch.
SIMATIC Step 7 Basic:
- 1 x Floating License für Step 7 Basic. Mit der Basic-Version kann die 1200er SPS und das KTP700 programmiert werden. Es wird die aktuelle Version geliefert.
Wichtiger Hinweis:
Artikel kann nur nach Vorlage einer ergänzenden Lizenzvereinbarung für Schulen und Ausbildungsstätten (auch gewerblicher Bereich) bestellt werden.
Interactive Lab Assistant: CLC 34 Universal Anlagensimulator
Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der SPS Programmierung.
24 enthaltene Projekte:
- Baustellenampel
- Stern-Dreieck-Anlauf
- Dahlanderschaltung
- Anlassersteuerung
- Überwachungseinrichtung
- Behälterfüllanlage
- Türsteuerung einer Schleuse
- Umsetzbühne
- Pufferspeicher
- Füllstandsstrecke
- Mischanlage
- Druckluftnetz
- Reinigungsbad
- Ofentürsteuerung
- Biegewerkzeug
- Prägemaschine
- Bohrvorrichtung
- Selektive Bandweiche
- Rohrbiegeanlage
- Torsteuerung
- Pumpensteuerung 1
- Pumpensteuerung 2
- Reaktionsgefäß
- Tablettenfüllautomat
- Kursdauer: ca. 24 h
Besonderheiten:
- Interaktiver Versuchsaufbau
- Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
- Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
- Labsoft-Browser, Kurssoftware und TIA-Portal-Projekt
Mindestanforderung:
- Simatic Manager V5.5 oder
- TIA-Portal V13 SP1

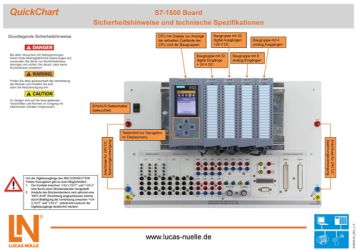

QuickChart Siemens SPS S7-1215C Board
Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.
- Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
- Schalt- oder Montageplan
- Farbdruck im Format DINA3
- Laminierung: 2x250 µm
Sicherheitsmessleitung 4mm, 100cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern
- Farbe: rot
- Länge: 100 cm / 40"
- Leitungsquerschnitt 2,5 mm2
- Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
- Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
- Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031
Sicherheitsmessleitung 4mm, 100cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern
- Farbe: schwarz
- Länge: 100 cm
- Leitungsquerschnitt 2,5 mm2
- Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
- Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
- Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031
Sicherheitsmessleitung 4mm, 100cm grün, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern
- Farbe: grün
- Länge: 100 cm
- Leitungsquerschnitt 2,5 mm 2
- Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
- Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
- Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031
Sicherheitsmessleitung 4mm, 25cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern
- Farbe: rot
- Länge: 25 cm / 10"
- Leitungsquerschnitt 2,5 mm2
- Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
- Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
- Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031
Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II
Sicherheitsverbindungsstecker 4 mm, blau mit Anzapfung
Technische Daten:
- beidseitig berührungsgeschützt
- Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
- mit Rückseitiger Anzapfung/Weitersteckmöglichkeit, 2 axiale Messbuchsen Ø 4 mm
- Kontaktteile vernickelt
- Isolierteile PA 6.6 (Polyamid)
- Anschluss: Steckbuchse/Sicherheitsmessbuchse (2x)
- Durchgangswiderstand: 6 mΩ / 3 mΩ
- Bemessungsspannung: 1000 V CAT II
- Bemessungsstrom: 32 A
- Temperatureinsatzbereich: -25°C bis +80°C / -15°C bis +70°C
- Farbe: blau
SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm
Robuster Experimentierwagen mit großem Platzangebot, hoher Stabilität und Belastbarkeit. Einfache Handhabung und hohe Vielseitigkeit durch Kompatibilität mit dem SybaPro System.
Arbeitsplatte und Ablageboden:
- Hochverdichtete Feinspanarbeitsplatte 30 mm, mit Lötkolben Hitzebeständiger Oberfläche nach DIN EN 438-1, Güteklasse E1
- Arbeitsplatte beidseitig HPL-laminiert 0,8mm, lichtgrau (RAL 7035), umlaufende Schutzkante aus 3 mm Kunststoff (RAL 7047), PVC-frei
- Tiefe Arbeitsplatte 800mm für komfortables Lernen und Verhinderung von Geräteüberstand
- Eingebauter Ablageboden für Zusatzgeräte
Stabiler Aufbau und optimale Laufeigenschaften:
- Maximale Stabilität durch Unterteil mit 4 Alu-Sprengpressprofilen mit Epoxidharzbeschichtung (80 µm), RAL 7047
- 8 Nuten zu je 10 mm (Industrienorm: Nut 10) für verschiedene Befestigungen
- Gewinkelte Stahl-Plattenzarge mit integriertem Kabelkanal, anthrazit (RAL 7016)
- Gewindeadapter zur Unterschrankmontage L+R
- 4 Rollen Ø100 mm, 2 gebremst, auf stabilem Stahlrahmen montiert, Stahlwinkel 5 mm
- Nach innen versetzten Rollen für reibungsloses Aneinanderreihen von mehrere Laborwagen
- Tiefgesetzter Schwerpunkt für optimale Stand und Kippsicherheit und verbesserte Laufeigenschaft
Integrierter 3-etagiger Experimentierrahmen:
- 3-Etagiger Rahmen für Experimentiergeräte (DIN A4 Platten)
- Stabile Aluquerprofile 5cm hoch, Geräteaufnahme mit Bürstenleisten gegen Vibrationen
- Freiraum unterhalb des Rahmens für Energie-Versorgungskanäle oder Stand-alone-Geräte
Zubehör inbegriffen:
- PC Fixierungswinkel mit Gummi Stopper, Halter für 48x 4mm Sicherheitsmessleitungen
- Inkl. 6-fach Steckdosenleiste mit Schalter, variabel montierbar, 2m Zuleitung
Abmessungen:
- Arbeitstischplatte 1240 x 30 x 800 mm (BxHxT)
- Tischplattenhöhe 760 mm
- Ablageboden 1155×30×445 mm (BxHxT)
- Gesamtmaß ohne Zubehör 1250 x 1970 x 800 mm (BxHxT)
Der Experimentier-/Laborwagen wird vormontiert geliefert.
Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100
Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100
- Faltarm mit 2-teiligem Gelenk
- Einfache Fixierung am Aluprofil
- Abnehmbare Halterung am Monitor mit VESA 75/100
- Belastbar bis 15kg
- Kabelführungsset enthalten mit Kabelbinder, Alu-Abeckprofile
Schutzhülle für Experimentierwagen, 3-etagig
Schutzhülle für 3-etagige mobile Experimentierstände (ST7200-7A und ST7200-7D).
Diese Schutzhülle schützt alle mobilen, 3-etagige SybaPro Experimentierwagen einschließlich ihrer integrierten Geräte und Systeme zuverlässig vor äußeren Einflüssen.
- Schutz der Geräte vor Staub, Feuchtigkeit
- Wasserdicht, wasserabweisend, winddicht, lichtecht und hochreißfest
- Aus hochstabilen Polymergewebe (130g /m²), imprägniert und abwaschbar
- frei von PFAS-Belastungen
Modul CLC 34 gehört zum Angewandte Automatisierungstechnik Paket
Sie haben schon Module und möchten diese erweitern?
Kein Problem...
Weitere Module für das CLC 34-Paket
- Automatisierungstechnik
- Automatisierungstechnik
- Angewandte Automatisierungstechnik
- CLC 34 SPS-Universal-Anlagensimulator
- Automatisierungstechnik | Automatisierungstechnik | Angewandte Automatisierungstechnik | CLC 34 SPS-Universal-Anlagensimulator |
