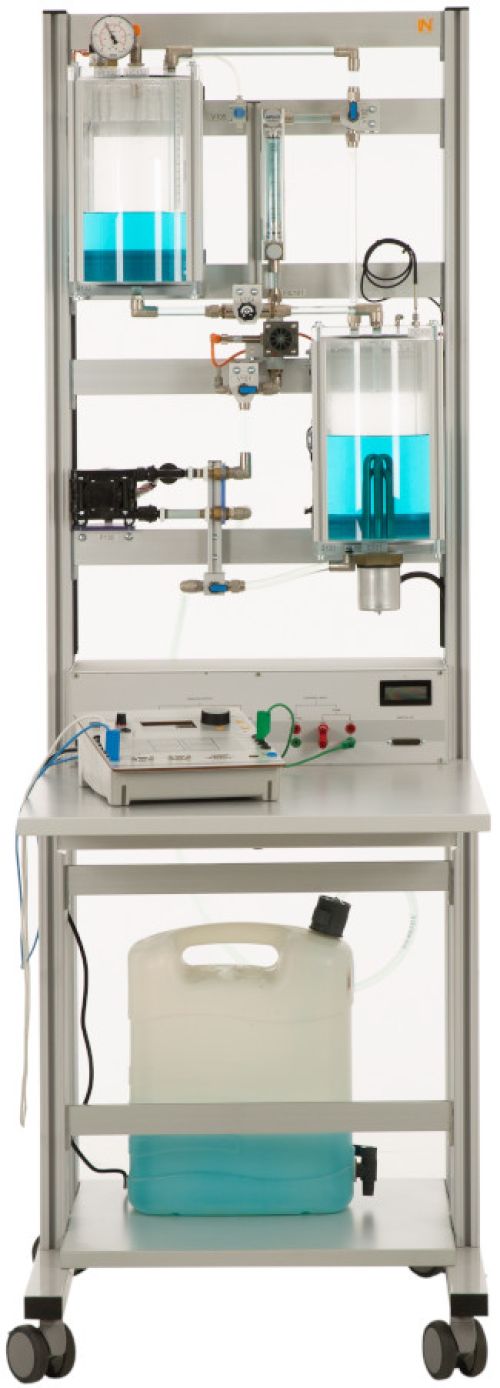

IPA Kompaktstation

Druck, Temperatur, Volumen, Durchfluss professionell regeln:
Die IPA Kompaktstation mit 4 integrierten Regelstrecken ist die optimale Lösung für typische Produktionsprozesse in unterschiedlichsten Branchen. Die Modularität des Systems ermöglicht die Realisierung beliebiger Konfigurationen in der sicheren Laborumgebung.

IPA Kompaktstation bestehend aus:

• 2 Behälter (je 7,5 Liter)
• Druckbehälter
• Steckbares Rohrsystem
• Aufnahmerahmen
• Versorgungsbehälter

Maße:

• Breite: 600 mm
• Tiefe: 900 mm
• Höhe: 1810 mm

Sensorik:

• 4 kapazitive Sensoren
• Ultraschallsensor
• Durchflusssensor
• Drucksensor
• PT100 Temperatursensor
• Manometer -1 bar bis 1,5 bar (-14 psi bis 20 psi)

Aktorik:

• Pumpe max. 3,4 l/min bei 1,2 bar
• Heizung mit 1000 W

Elektrik:

• 3HE Anschlusskanal mit Messwandler und Ansteuerung
• Integriertes Netzteil 24 V DC
• Motorregler mit digitaler und analoger Ansteuerung
• IMS Anschluss DSUB 25

Ihre Vorteile:

• P-, I-, D-, PI-, PID-, Zweipunkt- und Kaskadenregelung
• Praxisnähe durch Verwendung von Industriekomponenten
• Sensoren der Prozesstechnik für Temperatur, Füllstand, Durchfluss und Druck
• Kombination mit beliebigen Steuer- und Regelsystemen aus Industrie und Ausbildung
• Beliebig erweiterbar mit weiteren IPA Stationen:
• Mischen, Abfüllen, Verkorken und Entkorken
• Kombination mit dem IMS (Industrial Mechatronic System)
• Aktivierung der einzelnen Regelstrecken durch einfaches Umstellen der Kugelhähne
• Das flexible Rohrleitungssystem erlaubt sehr schnell Änderungen des Fließschemas oder die Integration anderer Komponenten
• Ansteuerung der Pumpe direkt oder drehzahlgesteuert
• Separierter Betrieb der 4 Regelstrecken
• Handbetrieb ohne Zusatzgeräte direkt über Simulationsschalter
• Integrierte Anzeige der Größen Druck, Durchfluss und Füllstand

Mechatronik Aluprofil Wagen ohne Experimentierrahmen 600x900x760mm (BxTxH)

Ermöglicht die Kombination von Mechatronik-Subsystemen mit dem Experimentierplattensystem.

• Seitenteile aus Aluminiumprofil mit integrierten Nuten zum Befestigen verschiedenster Anbauteile (z.B. Monitor-Halter, C-Schienen, Sicherheits- und Signaleinrichtungen)
• 2 naturgebürstete Aluminiumprofilschienen zur Aufnahme der Lehrplatten DIN A4 Höhe unterhalb der Tischplatte
• innenliegende Bürstenleisten garantieren die Schonung der Experimentierplatten und ein geräuschloses Umstecken der Steckverbindungen während eines Versuches.
• Geeignet zum Unterbau eines 3 HE Stromversorgungskanals/Energiekanals
• Aluminiumprofil mit integrierten Nuten zum Befestigen verschiedenster Anbauteile (z.B. PC-Halter, Erweiterungsplatte, C-Schienen)
• 4 lenkbare Doppelrollen, davon 2 gebremst
• Tischplatte 600x30x900 mm, Bodenplatte 525x30x525 mm (B x H x T) mit hochverdichteter mehrschichtige Feinspanplatte nach DIN EN 438-1; Farbe hellgrau; mit beidseitig 0,8mm leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926
• Einfassung der Tischplatte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Angebaute schaltbare Steckdosenleiste, 5-fach
• Tischplattenhöhe 760 mm

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Universeller digitaler Regler (DSP)

Robustes und kompaktes Schulungssystem eines DSP-gesteuerten digitalen Reglers. Durch eine übersichtliche Menüführung kann der Regler sehr einfach bedient werden. Über die USB-Schnittstelle ist eine PC-Anbindung möglich. Das System kann über eine MATLAB-Schnittstelle erweitert werden. So lassen sich eigene Applikationen erstellen und mit realen Hardwarekomponenten testen.

• Reglertopologie: Zweipunkt, Dreipunkt, P, I, D, PID, PII
• Zwei unabhängige Regler, einzeln oder kaskadiert einsetzbar
• Grafikfähiges, hintergrundbeleuchtetes Display
• Drei Softkeys und ein Funktionsrad zur Bedienung, Parametrierung und Inbetriebnahme
• PC-Anbindung über USB-Schnittstelle
• PC-Software zur Parametrierung und Visualisierung der Reglersignale mit folgenden virtuellen Instrumenten:
  • Zweipunkt-Regler
  • Dreipunkt-Regler
  • PID-Regler
  • Kaskaden-Regler
  • Sprungantwort-Plotter
  • Bode-Plotter
  • Strecken-Analysator
• Schnittstelle zur Anbindung an MATLAB (JTAG)
• 4 analoge Eingänge mit +/-10 V Messbereich
• 2 analoge Ausgänge bis maximal +/-10 V
• 2 digitale Eingänge und 2 digitale Ausgänge
• Alle Ein- und Ausgänge über 4 mm Sicherheitsbuchsen
• Eingang für Inkrementalgeber
• CAN Bus Schnittstelle zur Erweiterung des Reglers
• Potentiometer zum Einstellen der Referenzspannung
• integriertes Weitbereichsnetzteil zur Spannungsversorgung
• Abmessungen: 297 x 228 x 110 mm (BxHxT)
• Gewicht: 1 kg

Seitliche Experimentierrahmen-Erweiterung für A4-Platten

Erweiterungsmodul für die Aufnahme von Experimentierplatten im DIN A4-Format zur seitlichen/äußeren Montage am Aluprofil eines Tisches, Experimentierrahmens oder einer Aluminium-Profilverlängerung. Die Aluprofilschienen mit innenliegenden Bürsten erlauben einen schnellen, werkzeuglosen und geräuscharmen Wechsel der Experimentierplatten.

• Seitenteil aus Vierkantstahlrohr (30x20x2mm), Oberfläche pulverbeschichtet grau (RAL 7047)
• 2 naturgebürstete Aluminiumprofilschienen (Querstreben) mit 2 innenliegende Bürstenleisten
• Einsetzbar an allen Laborsystemen mit Vielnuten-Aluprofilen (10mm-Nut).
• Abmessungen BxH: 250 x 400 mm, 1-etagig

Sicherheitsmessleitungssatz 4mm (20 Stück)

Satz Sicherheitsmessleitungen mit stapelbaren 4 mm Lamellen- Steckern und hochflexibler, doppelt isolierter Leitung, bestehend aus:

• 4 x 50 cm lang, schwarz
• 2 x 50 cm lang, blau
• 4 x 50 cm lang, rot
• 4 x 100 cm lang, schwarz
• 2 x 100 cm lang, blau
• 4 x 100 cm lang, rot
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT II, 32 A

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe schwarz


Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe blau

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5 x 7,5 cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15 kg / 33 lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480 mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Tastaturadapter als Erweiterung für Flachbildschirmhalter

Tastaturadapter zur Verwendung in Kombination mit Flachbildschirmhaltern

• Montage zwischen Monitor und Aufnahme des Flachbildschirmhalters
• Variable 3-stufige Höhenanpassung durch mehrere vorgebohrte Aufnahmelöcher
• Aufnahmelöcher doppelreihig zur Verwendung mit VESA 75 und VESA 100-Standard
• Tastaturplatte für komfortable und ergonomische Bedienbarkeit um ca. 30° abgeschrägt
• Tastaturplatte als Fallschutz vorne 11 mm aufgekantet inkl. Handgriff
• Variable 2-stufige Tiefenbefestigung der Tastaturplatte möglich (252/276 mm)
• Extra breite Tastaturplatte (640 mm) erlaubt zusätzlich die Ablage einer Maus
• Tastaturplattentiefe 172 mm
• Inkl. zweier Kabelclips zur geführten und gebündelten Kabelverlegung
• Maximale Belastbarkeit 10 kg
• Maße 360x640x276 mm (H x B x T)

Dieser Adapter sollte nur in Verbindung mit Monitorhaltern bis 15 kg Tragkraft verwendet werden.

Schutzhülle für den mobilen IMS-Experimentierstand 600mm mit Versuchsaufbau

Schutzhülle für den mobilen IMS-Experimentierstand mit 600 mm Breite und Versuchsaufbau

• Zum Schutz von Geräten vor Staub und Feuchtigkeit
• Als Sichtschutz
• Zur Abdeckung des Tisches inkl. Versuchsaufbauten wie z.B. "SPS-gesteuerte Abfüllanlage"
• Farbe: Dunkelgrau matt inkl. Druck (LN-Logo, Orange)
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht

Interactive Lab Assistant: Regelung einer verfahrenstechnischen Anlage

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik "Regelung einer verfahrenstechnischen Anlage" ein. Physikalische Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit den virtuellen Instrumenten eine komfortable Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Virtuelle Instrumente lassen sich direkt aus der Versuchsanleitung starten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser, Kurssoftware und virtuelle Instrumente
• Kursdauer: ca. 10 h

Lerninhalte:

• Durchfluss-, Druck-, Füllstands- und Temperaturregelung mit industriellen Standardreglern
• Analyse der statischen und dynamischen Charakteristik der Regelstrecken
• Regelung mit Zweipunkt-, Dreipunkt- und PID-Reglern
• Anwendung und Vergleich verschiedener Reglereinstellungsverfahren
• Untersuchung des Führungs- und des Störverhaltens der Regelung
• Realisierung einer Kaskadenregelung

QuickChart IPA 1 Kompaktstation

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DINA3
• Laminierung: 2x250 µm

IPA Virtual Kompaktstation (Schullizenz)

IPA Virtual ist ein PC-basiertes, grafisches Simulationssystem, das die virtuelle Lernumgebung für das Trainingssystem Industrielle Prozessautomatisierung IPA1 liefert. Dieses wird wie das reale Modell mit STEP 7 programmiert und über die Software „SPS PLCSIM“ gesteuert. Weiterhin kann das Modell ohne zusätzlich Software mit den integrierten Reglern betrieben werden. Das System deckt alle Bereiche von der Inbetriebnahme der Compact-Workstation bis hin zur Optimierung der Regelungen ab. Das mit dem Simulationssystem erarbeitete Programm kann direkt auf die reale Kompaktstation übertragen werden.

Folgende regelungstechnische Modelle sind in dem Simulationssystem integriert:

• Druckregelung
• Durchflussregelung
• Füllstandregelung
• Temperaturregelung
• Füllstand-Kaskadenregelung

Besonderheiten:

• Parametrierung, Programmierung und Inbetriebnahme von verfahrenstechnischen Anlagen
• Zentrales Bedienen und Beobachten von Anlagen und Prozessen
• Kennenlernen von Funktionsweise und Systemstruktur einer Produktionsanlage
• Störfälle sind in den Prozesssimulationen praxisgerecht nachgebildet
• Die Füllstände und Durchflüsse sind animiert
• Alle Größen, wie z.B. Druck und Durchfluss werden als Werte anzeigt
• Integrierte Anbindung an PLCSIM ermöglicht die Programmierung mit STEP7
• Integrierte stetige (PID) und unstetige (Zweipunkt) Regler
• Kennlinienplotter stellt alle Messwerte über die Zeit dar
• Graphische Auswertung der Messwerte zur Berechnung der optimalen Reglerparameter
• Bedienpanel mit allen zur Bedienung der Anlage erforderlichen Taster, Schalter und Meldeleuchten ist integriert
• Zur Fehlersuche können verschiedene Störungen wie zum Beispiel defekte Sensoren und Aktoren simuliert werden
• Echtzeitsimulation

Systemvoraussetzungen:

• Personal Computer mit Betriebssystem Windos 7 Professional/8/10, STEP7 Professional (im Trainerpackage STEP7 enthalten)
• CD-ROM-Laufwerk für die Installation der Software
• mindestens 250 MB freier Festplattenspeicher
• mind. 2 GB Ram
• CPU, mit 2 GHz Taktfrequenz

Software STEP 7-TrainerPackage 6xSTEP 7, S7-Graph, S7-SCL, PLC-Sim (D, GB, F, E,

Klassenraumlizenz als preiswerte Alternative zu den Einzelplatzlizenzen.

Achtung: Nur für Schulen und Ausbildungsstätten im nicht gewerblichen Bereich.

Die Software besteht aus den folgenden Programmelementen:

• STEP 7 Professional V5.5
• STEP 7 Professional (TIA-Portal) Aktuelle Version
• 6 x Combo Lizenz: SIMATIC Step 7 (TIA-Portal) und SIMATIC Step 7 Professional 2010 SR3 V5.5
• 6 x WinCC Advanced Aktuelle Version
• 20 x Combo Lizenz für Studenten mit 365 Tagen Laufzeit

Zur Projektierung von SIMATIC S7-1500/1200/300/400/WINAC und SIMATIC Basic Panels.

• 6 x Distributed Safety
• 6 x S7-Technology
• 6 x S7-SCL (Structured Control Language); PASCAL-artige Hochsprache, optimiert für die Programmierung von Speicherprogrammierbaren Steuerungen
• OPC UA
• Cloud Connector
• 6 x S7-PLCSIM Advanced; Simulationssoftware zur Erprobung der erstellten Anwenderprogramme auf dem PC, unabhängig von der Verfügbarkeit der Zielhardware.

Systemvoraussetzungen:

• Personal Computer mit Betriebssystem Windows 7 (32/64Bit Ultimate, Professional und Enterprise)
• CD-ROM-Laufwerk für die Installation der Software
• USB-Anschluss für Programmier-Interface
• mindestens 650 MB freier Festplattenspeicher
• mindestens 4 GB RAM Arbeitsspeicher
• Prozessor mit mindestens 600MHz bei Windows XP, 2,4GHz bei Windows Server 2003 und 1GHz bei Windows 7

Handbuch IPA 1 Virtual Kompaktstation

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-Rom mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.

Ausführung:

• Theoretisches Hintergrundwissen
• Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen
• Aufgaben- und Arbeitsblätter
• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

Lerninhalte:

• Die Softwareoberfläche
• RI-Fließbild der Anlage
• Projektierung von Regelungen auf einer SPS
• Verwendung von Reglerbausteinen
• Experimentelle Ermittlung der PID-Reglerparameter
• Durchflussregelung
• Druckregelung
• Füllstandregelung
• Füllstand-Kaskadenregelung
• Temperaturregelung mit Zweipunktregler
• Temperaturregelung mit pulsweitenmoduliertem Regler

QuickChart IPA-Virtual

Kurzdokumentation zur schnellen Inbetriebnahme komplexer Geräte und Versuchsaufbauten.

• Anschlussbelegung, Sicherheitshinweise, Hilfestellungen
• Schalt- oder Montageplan
• Farbdruck im Format DIN A3
• Laminierung: 2x250 µm
