Metalltechnik

Interactive Lab Assistant: Grundlagen Metalltechnik
Der E-Learning Kurs vermittelt das grundlegende Wissen zu den Grundlagen der Metalltechnik. In allen praxisbezogenen Projektaufgaben werden Kern- und Fachqualifikationen unter Einbeziehung selbständigen Planens, Durchführens und Kontrollierens integriert vermittelt. Es wird das fertigen von Bauelementen und das herstellen von einfachen Baugruppen mit handgeführten und maschinellen Werkzeugen vermittelt.
Das Wissen wird durch verschiedene Wissenstest kontinuierlich abgefragt und der Wissensstand aufgezeichnet.
Lerninhalte:
- Teilzeichnungen
- Gruppen- oder Montagezeichnungen
- Technische Unterlagen und Informationsquellen
- Funktionsbeschreibungen
- Fertigungspläne
- Eigenschaften metallischer Werkstoffe
- Allgemeintoleranzen
- Halbzeuge und Normteile
- Bankwerkzeuge, Elektrowerkzeuge
- Hilfsstoffe
- Grundlagen und Verfahren des Trennens und des Umformens
- Prüfen
Material zusätzlich zu bestellen:
10er Satz Halbzeuge für den Kurs unter SE2905-4N

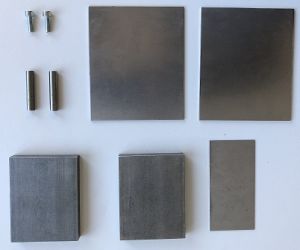

Halbzeuge Grundlagen Metalltechnik (10 Satz)
Halbzeuge für den Grundlagen Metalltechnik Kurs SO2803-3B
besteht aus 10 x folgende Ausstattung:
- 2 x Blech 2 x 120 x 100 EN10130
- 1 x Blech 1 x 50 x 100 EN10130
- 2 x Flachstahl 70 x 12 x 90 EN10278
- 2 x Rundstahl 8 x 41
- 2 x Innensechskantschrauben M5 x 16 ISO4762

Parallelschraubstock mit Rohrspannbacken fest, Backenbreite 120 mm
Ganz aus Stahl geschmiedet, unzerbrechlich
- Angeschmiedeten Rohrspannbacken
- Große Tiefspannmöglichkeit
- Einfache und ohne Spezialwerkzeug nachstellbare zentrische Führung
- Große, allseitig bearbeitete Führungsflächen garantieren Präzision und lange Lebensdauer
- Schnell und spannkräftig aufgrund der Spindel mit doppelgängigem Trapezgewinde
- Pulverbeschichtet
Technische Daten
- Backenbreite: 120 mm
- Spannweite: 150 mm
- Spanntiefe: 65 mm
- Spanntiefe für Rohre ca: 16 - 55 mm
- Gewicht: 9,0 kg

Schraubstock-Höhenverstellgerät für Schraubstock ST8080-2A
Die Anpassung des Schraubstockes an die Körpergröße ist besonders wichtig für die Auszubildenden in Schulen und Lehrwerkstätten, um gerade in der Wachstumsphase folgenschwere Haltungsschäden zu verhindern. Bei einer Vielzahl von Arbeiten, die am Schraubstock durchgeführt werden, sorgt das Höhenverstellgerät außerdem für echte Arbeitserleichterung.
Noch bessere Klemmkraft durch spezielle Oberflächenbehandlung des Standrohres sowie neuartige Klemmlasche
- Mühelose und sichere Höhenverstellung von Schraubstöcken um 200 mm
- Eine Gasdruckfeder, die auf das jeweilige Schraubstockgewicht abgestimmt ist, macht den Schraubstock praktisch gewichtslos, so dass dieser sich nach dem Lösen des Klemmhebels fast ohne Kraftaufwand in die gewünschte Arbeitsposition bringen lässt
- Drehbar um 360°
- Stufenlose Höhenverstellung von 300 mm
- Für Schraubstock ST8080-2A
- Pulverbeschichtet
- Farbe: blau
- Gewicht: 8 kg
Lieferung erfolgt ohne Schraubstock, nur die Höhenverstellung ist im Lieferumfang enthalten!

Satz Befestigungsschrauben (Schraubstock, Drehteller, Verstellgerät) , für 40mm-
Satz Befestigungsschrauben
für Parallelschraubstock, Höhenverstellgerät oder Drehteller zur Montage der genannten Geräte auf 40mm-Arbeitsplatten
Set bestehend aus:
- 4 Stück Zylinderkopfschrauben (6-Kant) M10x60, verzinkt
- 4 Stück Muttern (6-Kant) M10, verzinkt
- 4 Stück Unterlegscheiben M10, verzinkt

Werkbank SybaWork, 1500x750x859, 5 Schubladen, Fachboden, Multiplexplatte 40mm
SybaWork-Werkbank mit einem Unterschrank (5 Schubladen)
- 40 mm dicke Multiplextischplatte, mehrschichtig verleimtes Buchenholz
- stabile, verschweißte Stahlblechkonstruktion aus Vierkantrohren 40 x 40 x 2 mm
- Inkl. Fachboden
- Belastbarkeit bei gleichmäßig verteilter Last: 1200 kg
- Niveauausgleich standardmäßig bei allen 4 Füßen
- Zusätzliche Stabilität durch obere und untere Tiefenstrebe
- Umweltfreundliche Pulverbeschichtung, ofengebrannt
- Farbe Gehäuse RAL 7035 lichtgrau, Fronten RAL 7016 anthrazit
Schubladen
- 5 Schubladen 1x 75, 2x 100, 1x 150, 1x 175mm Höhe
- Schubladen bündig mit Gehäuse
- Kugelgelagert, gegen Herausfallen gesichert
- Mit Zentralverschluss
- Funktionsleiste, optional mit Strom- oder Druckluftanschluss
- Tragkraft 100 kg
- 100 % ausziehbar
- Mit eingelassener hochwertiger Griffleiste, austauschbaren Beschriftungsstreifen mit Klarsichtabdeckung
- Schubladeninnenmaß: 450x600 mm (BxT)
- Abmessungen: 1500x750x859 mm (BxTxH)
- Gewicht: 79 kg

Säulenbohrmaschine ALZMETALL Alzstar 23/S (inkl. Bohrfutter)
Professionelle Säulenbohrmaschine in 400V-Ausführung für Ausbildung, Labore und Fertigung
Ausrüstung:
- Pilzdrucktaster (rastend) für NOT-AUS
- Wendeschalter für Rechts- und Linkslauf
- Motorschutzschalter
- Drehzahlverstellung stufenlos
- Drehzahlanzeige digital
- Schutzart IP 54
- Anschlussstecker (fertig montiert, Kabellänge 2 m)
- Spindelschutz mit elektrischer Absicherung
- Lackierung: DD-Strukturlack lichtgrau RAL 7035, anthrazit RAL 7016
Tech. Daten:
- Bohrvermögen Stahl E335 (St 60): 23mm, Gewindeschneiden M14
- Gewindeschneiden Guss EN-GJL-200 (GG20): M16
- Spindelhub 100mm, Ausladung 250mm
- Grundplatte/Maschinentisch (nutzbare Auflage): 370x300mm
- Abstand Spindel-Maschinentisch: min. 140mm, max. 670mm
- inkl. Maschinentisch-Höhenverstellung
- Stufenlose Drehzahleinstellung (225-4.300 U/Min.)
- Leistung: 950W

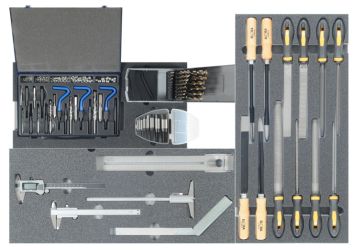

Werkzeug Grundlagen Metalltechnik
Der Werkzeugsatz für den Kurs Grundlagen Metalltechnik besteht in der Hauptsache aus folgenden Werkzeugen.
Feilen zur Metallbearbeitung
1 x Flachstumpffeile A150-1
1 x Flachstumpffeile A150-3
1 x Flachstumpffeile A300-1
1 x Flachstumpffeile A300-3
1 x Dreikantfeile C150-3
1 x Dreikantfeile C200-1
1 x Dreikantfeile C300-3
Anreißwerkzeuge
1 x Reißnadel
1 x Zirkel
1 x Höhenanreißer
1 x Parallelanreißer
1 x Winkel 135°
1 x Prisma 135°
Werkzeug für Körnen und Trennen
1 x Körner
1 x Schlosserhammer 200gr
1 x Schlosserhammer 500gr
1 x Schlagstempel 4 mm
1 x Schlagstempel 3 mm
1 x Handbügelsäge
1 x Flachmeißel
1 x Stegmeißel
1 x Kreide
1 x Feilenbürste
1 x Handbesen
Werkzeug zum Bohren
Spiralbohrer 3/4,2/5/5,5/5,8/6,8/7,8/8,5/9mm
Flachsenker 5/8mm
Kegelsenker 90° 20,5mm
Innengewindebohrer M6, M8
Schneideisenmit Halter M8
Maschinenreibahle 6H7, 8H7
Messwerkzeug
Stahlmaßstab 300 mm
Haarwinkel
Messschieber Form A
Radienschablone 1 -7 + 7,5 - 13
Grenzlehrdorn 6H7 , 8H7
sonstiges Werkzeug
Sechskant-Stiftschlüssel SW4
Maulschlüssel SW6

Modul gehört zum Maschinen- und Systemtechnik Paket
- Fluidik und Maschinentechnik
- Metalltechnik
