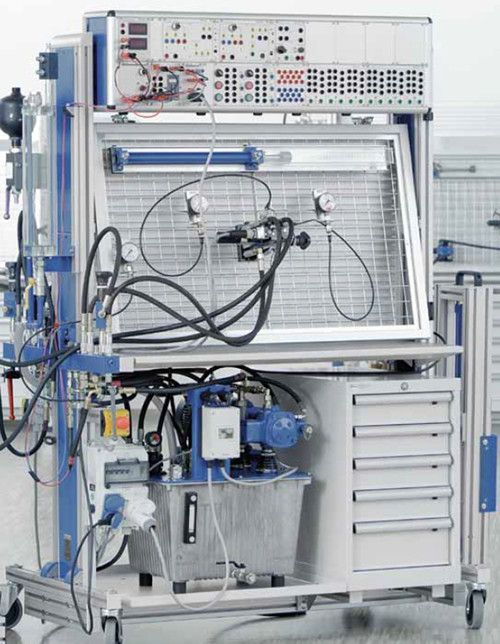

HPC Stetigventiltechnik - Proportionalhydraulik

HPC Stetigventiltechnik - Proportionalhydraulik

Zur Vermittlung von hydraulischem Know-how in der Aus- und Weiterbildung bietet Ihnen Lucas-Nülle verschiedene Arbeitsstationen mit Gitter zur sauberen und sicheren Aufnahme der Industriekomponenten sowie unterschiedliche Lernthemen. Die an der Arbeitsstation verwendeten Standardkomponenten finden die Schüler später in ihrer beruflichen Laufbahn in Maschinen und Anlagen wieder.

Lerninhalte:


Durch logisch aufgebaute, praxisbezogene Übungen soll der Auszubildende:

  •  physikalische Gesetzmäßigkeiten bei Proportionalventilen wie Druckdifferenz, Öffnungsquerschnitt und Volumenstrom verstehen,
  •  die gesetzlichen Vorgaben und Sicherheitsbestimmungen kennenlernen und anwenden,
  •  die wichtigsten Symbole der Proportionalhydraulik anwenden, Schaltpläne lesen,
  •  die Bedeutung und Wirkungsweise von Sollwertvorgabe, Rampenfunktion und Signalfolgen kennenlernen und verstehen,
  •  die Einstellung, Inbetriebnahme und Optimierung eines elektrohydraulischen Systems üben,
  •  charakteristische Werte ermitteln und daraus Kennlinien ableiten.

Weitere Projektaufgaben aus dem Bereich der Schalt- und Elektrohydraulik:

  • Komponenten identifizieren
  • Inbetriebnahme
  • Funktion eines Druckbegrenzungsventils
  • Steuerung eines Hydrozylinders durch ein Wegeventil
  • Simulieren von Lasten am Hydrozylinder durch ein Drosselrückschlagventil
  • Einfluss der Zulaufdrosselung auf Verfahrgeschwindigkeit eines Hydrozylinders
  • Einfluss veränderlicher Systemdrücke auf Verfahrgeschwindigkeit eines Hydrozylinders
  • Einfluss veränderlicher Lastdrücke auf Verfahrgeschwindigkeit eines Hydrozylinders
  • Auswirkung einer Ablaufdrosselung (Druckübersetzung)
  • Funktion eines Druckreduzierventils
  • Antriebsaggregat/Pumpe
  • Wegeventile und Antriebe
  • Sperrventile
  • Stromventile
  • Druckventile und Druckschalter
  • Hydrospeicher
  • Anwendungsschaltungen
  • Inbetriebnahme und Instandhaltung
  • Hydraulikaggregat
  • Hydropumpe/Verstellpumpenkennlinie
  • Differentialzylinder/Druckübersetzung
  • Differentialzylinder/Volumenstrom
  • Zylinder, Lastdruck
  • Zylindergeschwindigkeit einstellen
  • Rückschlagventil
  • Rückschlagventil, hydraulisch entsperrbar
  • Drosselventil, einstellbar
  • Drosselrückschlagventil
  • Stromregelventil
  • Druckbegrenzungsventil, direkt gesteuert
  • Druckbegrenzungsventilsteuerung
  • Druckreduzierventil
  • Druckschalter
  • Druckschalter / Hysterese
  • Hydrospeicher
  • Differentialschaltung
  • Eilgang-Schleichgang-Steuerung
  • Ventilumlaufsteuerung
  • Inbetriebnahme, Inspektion, Wartung, Fehlersuche, Instandsetzung



Grundausstattung bestehend aus:

Lerninhalte Stetigventiltechnik - Proportionalhydraulik

Zur...   mehr

1
Gerätesatz Schalthydraulik Erste Schritte
Gerätesatz Schalthydraulik Erste Schritte SE2905-2A
1

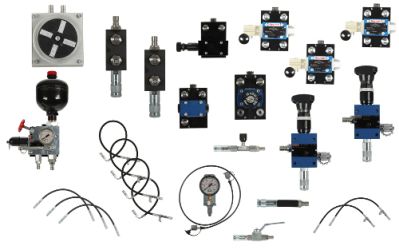

Erweiterung zum Gerätesatz Schalthydraulik   BIBB A-H
Erweiterung zum Gerätesatz Schalthydraulik BIBB A-H SE2905-2B
1

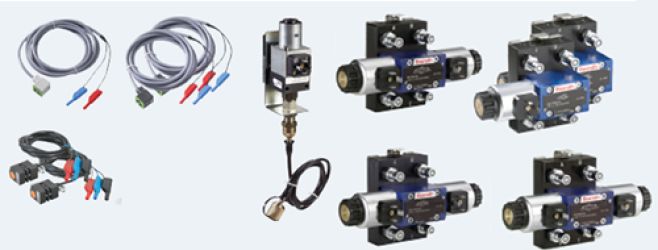

Erweiterung: Elektrische Betätigung - BiBB A-Z
Erweiterung: Elektrische Betätigung - BiBB A-Z SE2905-2E
1

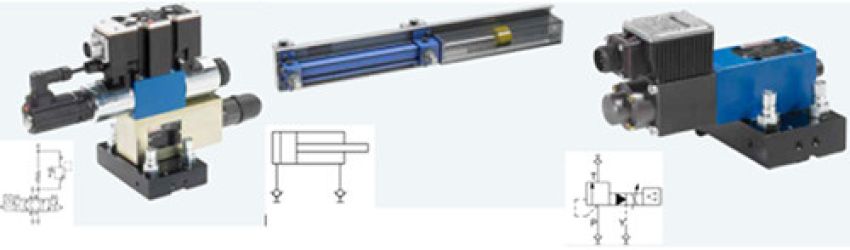

Gerätesatz Stetigventiltechnik - Proportionalhydraulik
Gerätesatz Stetigventiltechnik - Proportionalhydraulik SE2905-2N
1
Gerätesatz Elektro für Stetigventiltechnik - Proportionalhydraulik
Gerätesatz Elektro für Stetigventiltechnik - Proportionalhydraulik SE2905-2P
1
Gerätesatz Stetigventiltechnik - Regelungshydraulik
Gerätesatz Stetigventiltechnik - Regelungshydraulik SE2905-2Q
1
Gerätesatz Elektro für Stetigventiltechnik - Regelungshydraulik
Gerätesatz Elektro für Stetigventiltechnik - Regelungshydraulik SE2905-2R
1
Leerfelder WS 290
Leerfelder WS 290 SE2905-2T
Medien:
1
Interactive Lab Assistant: Grundlagen der Schalthydraulik
Interactive Lab Assistant: Grundlagen der Schalthydraulik SO2801-5A
1

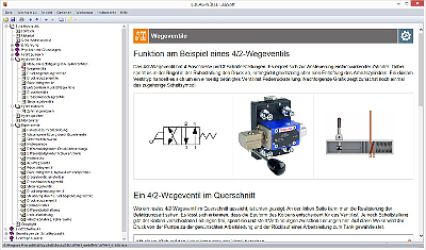

Interactive Lab Assistant: Schalthydraulik
Interactive Lab Assistant: Schalthydraulik SO2801-5B
1

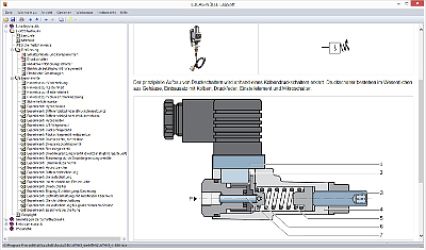

Interactive Lab Assistant: Elektrohydraulik
Interactive Lab Assistant: Elektrohydraulik SO2801-5C
1
Projekthandbücher: Stetigventiltechnik - Proportionalhydraulik (D)
Projekthandbücher: Stetigventiltechnik - Proportionalhydraulik (D) SO5153-5Y
1
Projekthandbücher: Stetigventiltechnik - Regelungshydraulik (D)
Projekthandbücher: Stetigventiltechnik - Regelungshydraulik (D) SO5153-5Z
Zubehör:

Arbeitsstation für Proportional-Hydraulik

mehr

1

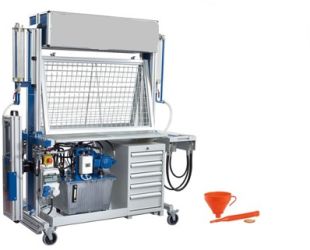

Mobile Arbeitsstation
Mobile Arbeitsstation SE2905-2S
1
Leerfeld 42TE
Leerfeld 42TE ST8008-5E
1

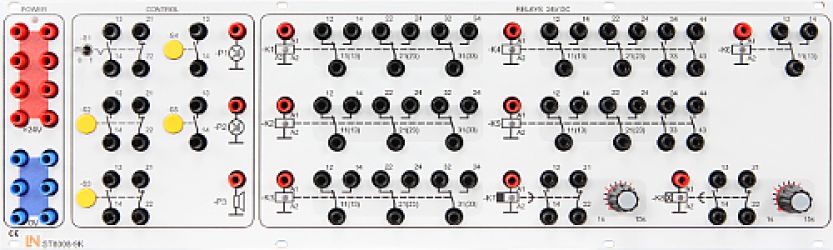

Elektrik Bedienmodul Multifunktional 84TE
Elektrik Bedienmodul Multifunktional 84TE ST8008-9K
1

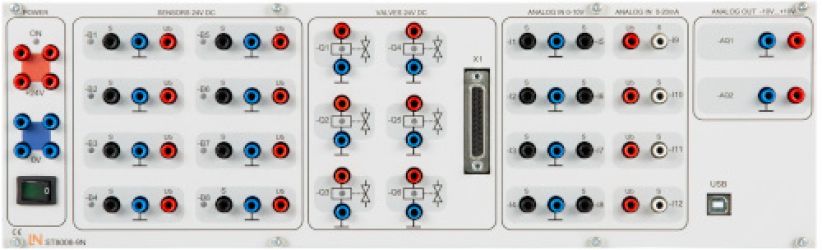

Elektrik Bedienmodul Interface 84TE
Elektrik Bedienmodul Interface 84TE ST8008-9N
2
Hydrauliköl (20 L)
Hydrauliköl (20 L) SE2900-4A
1
Hydraulik-Komponententräger
Hydraulik-Komponententräger ST7200-3J
1

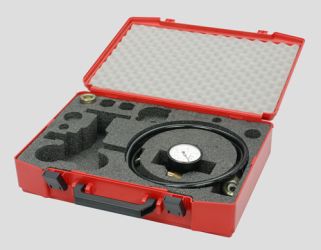

Füll- und Prüfeinrichtung für Hydrospeicher
Füll- und Prüfeinrichtung für Hydrospeicher SE2905-3J
10
Sicherheitsmessleitung 4mm, 25cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 25cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8A
15
Sicherheitsmessleitung 4mm, 25cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 25cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8B
5
Sicherheitsmessleitung 4mm, 25cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A
Sicherheitsmessleitung 4mm, 25cm blau, 600 V, CAT III ~ 1000 V, CAT II / 32A SO5126-8E
1
Schutzhülle für mobile Hydraulik Arbeitsstation
Schutzhülle für mobile Hydraulik Arbeitsstation ST8010-6X
Optionales Zubehör:
1
Stoppuhr
Stoppuhr SO5124-7K
1
Photo Drehzahlmesser, 5-stellig mit Laser
Photo Drehzahlmesser, 5-stellig mit Laser LM3030
1

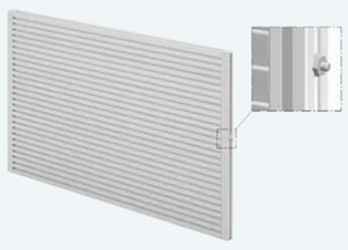

Nutenplatte zum Einhängen in WS290
Nutenplatte zum Einhängen in WS290 SE2905-2M
Zusätzlich empfehlenswert:
1

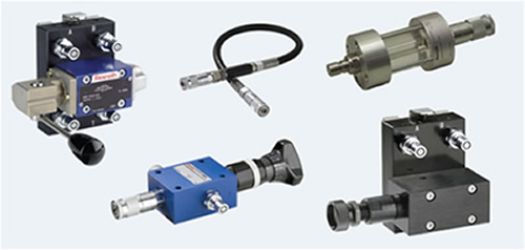

Fehlersuche, manuelle Betätigung
Fehlersuche, manuelle Betätigung SE2905-2D
Medien:
1
Projekthandbücher: Fehlersuche in Hydraulikanlagen (D)
Projekthandbücher: Fehlersuche in Hydraulikanlagen (D) SO5153-5X
