Grundstufe Pneumatik - BIBB A-H

Der Pneumatik-Gerätesatz ist geeignet die Lernziele und Lerninhalte in der technisch gewerblichen Aus- und Weiterbildung auf Basis von realen Industrieprodukten umzusetzen.
Einfach- und doppeltwirkende Zylinder, 3/2-, 2/2-, 5/2- und 5/3-Wegeventile, Drosselventile, Rückschlagventile, Drosselrückschlagventile, Abluftdrosselung, Schnellentlüftungsventile, pneumatischer Verstärker, Reflexionsdüse, pneumatische Logikventile, Verzögerungsventile.
Bestehend aus:

1 x Filterregler 3/2-Wegeventil, 0,2 bis 10 bar
1 x Pneumatikverteiler, 6-fach
1 x Einfach wirkender Zylinder, d = 25 mm, h = 50 mm
2 x Doppelt wirkender Zylinder, d = 25 mm, h = 100 mm
1 x Manometer 0 bis 10 bar
3 x 3/2-Wegeventil, Taster
1 x 3/2-Wegeventil, mit Taster, unbetätigt geöffnet
1 x 5/2-Wegeventil, mit Federrückstellung, pneumatisch betätigt
2 x 3/2-Wegeventil, Tastrolle
1 x 3/2-Wegeventil, mit Federrückstellung
3 x 5/2-Wegeventil, Impuls, pneumatisch betätigt
1 x 5/3-Wegeventil, mit Sperrmittelstellung, pneumatisch betätigt
1 x 3/2-Wegeventil, einstellbar, 2 bis 8 bar
1 x 2/2-Wegeventil, zeitverzögert, 2 bis 30 s
1 x Wechselventil, ODER
2 x Zweidruckventil, UND
2 x Drosselrückschlagventil
1 x Schnellentlüftungsventil
1 x Lastsimulator d = 25 mm, h = 100 mm, m = 3,4 kg
2 x Näherungsschalter, pneumatisch, mit Halter
1 x Vakuumgreifer
2 x Rückschlagventil, entsperrbar
1 x Aufbewahrungsbox klein
1 x Aufbewahrungsbox groß
1 x Druckluftschlauch 4 mm
1 x Druckluftschlauch 6 mm

Pneumatik Nutenplatte 1130 x 700 x 30 mm

Aufbaufläche zur Schnellmontage für Übungsaufbauten, zum Befestigen von Komponenten mittels Klemmverbindung.

Vorteile:

• zum Befestigen von Komponenten mittels Klemmverbindung.
• Nutenplatte beidseitig nutzbar
• flexible Bestückung ohne Werkzeug
• um 4 x 90º gedrehte Montagemöglichkeit der Komponente
• Nutenplatte mit 25 mm Rasterweite
• Befestigung ist horizontal kontinuierlich und vertikal im Raster variierbar
• übersichtliche Installation der Komponenten und somit kurze Länge der Verbindungsschläuche
• Inklusive Befestigung
• Abmessungen 1130x700x30 mm³
• Gewicht: 21 kg

Mobiler Hydraulik- und Pneumatikversuchsstand, ohne Unterschrank

Hochwertiger, fahrbarer Experimentier- und Demostand mit Aluprofil-Tischbeinen kompatibel zu allen An- und Ausbauteilen des SybaPro Systems. Optimiert für zwei unabhängige Arbeitsplätze für Pneumatik, wie auch Hydraulik.

Arbeitsplatte:

• 2 Arbeitsplatten aus 3mm Stahlblech 380 x 1150 mm (B x T), wechselseitig als Wanne oder als Tischplatte einsetzbar
• 1 Bodenwanne aus 3mm Stahlblech 700 x 1150 x 30 mm
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert am Gestell, 2 m Zuleitung und Schuko-Stecker
• Säurebeständige Epoxidharzbeschichtung von ca. 80µm, Farbe RAL 7047 Hammerschlag

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1650 x 120 x 40mm (BxHxT)
• 4 Alu-Strangpressprofil mit Vielnutprofilierung 750 x 120 x 40mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Säurebeständige Epoxidharzbeschichtung von ca. 80µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 900mm
• 1250 x 1800 x 800mm (BxHxT)

Verdichter, geräuscharm (Kompressor)

Sehr geräuscharme Druckluftanlage mit Motorkompressor, Thermoschalter und automatischem Druckschalter. Behälter aus Spezialstahl mit Sicherheits- und Rückschlagventil, Kontrollmanometer, Kondensatorentleerung, Absperrhahn und Wartungseinheit

• Motorleistung: 0,34 k W
• Ansaugleistung: 50 l / min
• Stromaufnahme bei 8 bar: 2,9 A
• Druck: 8 bar
• Behälterinhalt: 15 l
• Geräuschpegel: 40 d B(A) / 1 m
• Betriebsspannung: 230 V AC
• inkl. Schlauch- und Verbindersatz
• Abmessungen: 500 x 410 x 410 mm (HxBxT)
• Gewicht: 19 kg

Zubehörsatz Pneumatik

Zubehörsatz, passend zu den Gerätesätzen „Grundstufe Pneumatik“ und „Erweiterung Grundstufe“.
Alle Komponenten werden in einem stapelbaren Kunststoffkoffer geliefert.

besteht aus:

• Kunststoffschlauch 4 x 0,75, PU, schwarz, Verpackungseinheit: 10 m
• Kunststoffschlauch 6,0 x 1,05, PU, Verpackungseinheit: 2 m
• Rohrschneider
• Lösewerkzeug
• Schalldämpfer G1/8, Verpackungseinheit: 10
• T-Steckverbinder 4 mm, Verpackungseinheit: 10
• Verschlussstecker 4 mm, Verpackungseinheit: 20

Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider

Membrantrockner, eine zuverlässige, wirksame und wirtschaftliche Alternative um Druckluft zu trocknen.

• Kompakt und leicht
• Keine Stromversorgung erforderlich
• Eingebauter Schalldämpfer für geringere Geräuschentwicklung der Auslassluft
• Keine Vibrationen oder Wärmebildung

Luftfilter, hochwertiger MINI Filter Wasserabscheider

• Beidseitig Innengewinde 1/4"
• Halbautomatischer Entwässerung
• Hochwertige 50 Micro Filterung
• Saubere Druckluft
• Filterelement wechselbar
• Kompakte Bauform

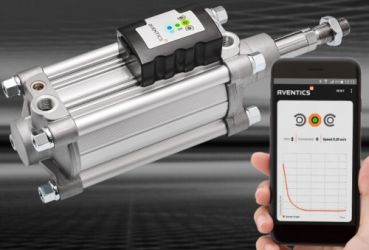

Messgerät zur Einstellung der Endlagendämpfung

Cushioning Adjustment Tool CAT

CAT macht es für Sie noch einfacher

Schalten Sie auf Grün! Die Einstellung der Endlagendämpfung ist mit dem neuen CAT noch einfacher, schneller und genauer möglich. Smartphone, spezielle App und die logische Ampelsymbolik machen die Einstellung zum Kinderspiel. Die einfache Art, die Endlagendämpfung richtig einzustellen Bisher sind für die optimale Einstellung der pneumatischen Endlagendämpfung Erfahrung, ein gewisses Gespür und mitunter Geduld gefragt. Jetzt können Sie sich auf die zuverlässige Unterstützung durch die Sensorelektronik verlassen. Die Einstellung geht schnell von der Hand und verhindert Fehleinstellungen. Nachdem der Sensor auf dem Zylinder fixiert und eingeschaltet ist, können alle Funktionen über das große Display abgelesen und die Einstellung sicher vorgenommen werden. Zusätzlich informiert die optionale AVENTICS App in einer Grafik über Kolbengeschwindigkeit und die eingestellte Dämpfungscharakteristik.

Technische Daten CAT:

• Messbereich Dämpfung max. 64 mm
• Minimale Kolbengeschwindigkeit 0,2 m/sec
• Anzeige LED 3-farbig Schnittstellen
• Anschluss micro USB
• Bluetooth Smartphone-App Android / iOS
• Umgebungs-/Lagertemperatur 0 – 40°C / 0 – 50°C
• Kompatibel mit Zylindern der Serien PRA, CSL-RD, MNI, ICL, ITS, TRB, RPC

Interactive Lab Assistant: Manuelle Pneumatik

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der Pneumatik. Grundlagen werden durch leicht verständliche Bilder vermittelt. Der Interactive Lab Assistant bildet zusammen mit dem Fragenteil eine umfangreiche Experimentierumgebung.

Besonderheiten:

• Interaktive Versuchsaufbauten
• Schüler/Lehrervariante in einem Kurs
• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser und Kurssoftware

Lerninhalte:

Berufsspezifische Fachqualifikationen, z.B. das Herstellen, Montieren und Demontieren von Baugruppen und Systemen sollen integriert mit Kernqualifikationen, z.B. dem Planen und Organisieren der Arbeit und dem Bewerten der Arbeitsergebnisse, vermittelt werden. Geschäftsprozesse und Qualitätssicherungssysteme im Einsatzgebiet sind u.a. Lerninhalte der berufsspezifischen Fachqualifikation.

• physikalische Gesetzmäßigkeiten der Pneumatik wie Druckdifferenz und Kompressibilität verstehen
• die gesetzlichen Vorgaben und Sicherheitsbestimmungen kennenlernen und berücksichtigen
• die wichtigsten Symbole der Pneumatik kennenlernen und anwenden
• die Funktion grundlegender Pneumatikschaltungen verstehen
• das typische Verhalten pneumatischer Komponenten in verschiedenen Betriebssituationen erkennen
• charakteristische Werte ermitteln
• Direkte Steuerung von einfachwirkenden Zylindern, ausfahrend
• Direkte Steuerung von einfachwirkenden Zylindern, einfahrend
• Differenzialzylinder (Volumenstrom)
• Direkte Steuerung von doppeltwirkenden Zylindern
• Indirekte Steuerung von doppeltwirkenden Zylindern
• Geschwindigkeitsregulierung von doppeltwirkenden Zylindern
• Steuerung von doppeltwirkenden Zylindern mit Impulsventil
• Wegabhängige Steuerung von doppeltwirkenden Zylindern
• Verknüpfungssteuerung mit Zweidruckventilen
• Verknüpfungssteuerung mit Wechsel- und Zweidruckventilen
• Zeitabhängige Steuerung von doppeltwirkenden Zylindern
• Druckabhängige Steuerung von doppeltwirkenden Zylindern
• Ablaufsteuerung mit einem integriertem Vakuumgreifer
• Ablaufsteuerung von zwei doppeltwirkenden Zylindern
• Ablaufsteuerung mit Signalüberschneidung
• Stoppsteuerung durch Wegeventil mit Sperrmittelstellung
• Stoppsteuerung durch entsperrbare Rückschlagventile

Hinweis : Alternative Versuchsstände

Messleitungshalter für Wand- oder Alu-Profil Montage für 48x 4mm-Messleitungen

Messleitungshalter aus 1,5 mm Stahlblech, passend zu allen Möbeln des SybaPro Aluprofil Systems, zur Aufnahme von 48x 4mm-Sicherheitsmessleitungen

• Breite 200mm, 12 Kabelführungsnuten
• Montagehöhe am Aluprofil verstellbar
• links oder rechts montierbar
• Wandmontage möglich
• Inklusive 2 Schrauben und Nutensteinen
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Flachbildschirmhalter m. Faltarm, bis 10kg zur Aluprofilbefestigung, VESA75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5 x 7,5 cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Faltarm
• Belastbar bis 10 kg /22 lb
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480 mm stufenlos verstellbar

Zusätzlich enthalten:

Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

PC-Halter (Mini-Tower) für SybaPro-Experimentierstand, höhen- + breitenverstellb

PC-Halterung für mobile Versuchsstände der SybaPro Reihe, aus gelochtem 2 mm Stahlblech, zur Montage am Aluprofil.

• variable Höhenmontage
• für schmale PCs (Mini-Tower) / Breite verstellbar (60 - 160 mm)
• mit variabel einstellbarer Fallsicherung sowie Gummistopper
• Links oder rechts montierbar
• Inklusive sämtlichem Montagematerial und -Anleitung
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Schutzhülle für den mobilen Experimentierstand - 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
