Art.-Nr.: CO4204-5A
Kurs Elektronik 1: Halbleiterbauelemente
Lieferumfang:
- 1 Experimentierkarte mit Diodenschaltungen (SI-, GE- und Zenerdioden)
- 1 Experimentierkarte mit Fotolichtschranke und Stabilisierungsschaltung mittels Zenerdiode
- 1 Experimentierkarte Transistorschaltungen zum Aufbau verschiedener Schaltungen (Emitter-, Kollektorschaltung, mit / ohne Gegenkopplung)
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Funktionsweise von Halbleitern kennenlernen
- Halbleitermaterialien und ihre Eigenschaften benennen
- Den Begriff "Dotierung" erläutern können
- Den Begriff "P-N-Übergang" erklären können
- Kennen üblicher Bauformen und Bezeichnungscodes von Halbleiterbauelementen
- Kennen der wichtigsten Eigenschaften von Dioden
- Ermittlung der Ventil- und Gleichrichtwirkung einer Diode
- Aufnahme statischer und dynamischer Kennlinien verschiedener Dioden
- Experimentelle Ermittlung der unterschiedlichen Kenngrößen für GE, SI und Zenerdioden
- Untersuchung von Begrenzerschaltungen mit Z-Dioden (belastet und unbelastet)
- Untersuchung von Stabilisierungsschaltungen mit Z-Dioden in Abhängigkeit von Eingangsspannung und Last
- Eigenschaften von speziellen Dioden kennenlernen: Shottky-, PIN-, Tunnel- Kapazitäts- und Backward-Dioden
- Ermittlung der Eigenschaften und Kennlinienaufnahme einer Leuchtdiode
- Untersuchung der Schalteigenschaften und Kennlinienaufnahme eines Fototransistors
- Untersuchung einer Gabellichtschranke
- Kennen der Transistorgrundschaltungen
- Experimentelle Arbeitspunkteinstellung an der Transistorschaltung
- Messtechnische Untersuchung einer Emitterschaltung ohne Gegenkopplung
- Untersuchung der Auswirkung ohmscher und kapazitiver Gegenkopplung an einer Emitterschaltung
- Messtechnische Untersuchung einer Kollektorschaltung
- Fehlersuche (Fehler über Relais aktiviert)
- Kursdauer: ca. 8 h
Art.-Nr.: CO4204-5D
Kurs Elektronik 2: Transistor Kippschaltungen
Lieferumfang:
- 1 Experimentierkarte mit diskret aufgebauter astabiler Kippstufe
- 1 Experimentierkarte mit diskret aufgebauter bistabiler Kippstufe
- 1 Experimentierkarte mit diskret aufgebauter monostabiler Kippstufe
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennen und erklären der Funktionsweise astabiler, monostabiler und bistabiler Kippstufen
- Signalverlaufsmessungen am Ein- und Ausgang der Kippstufenschaltungen
- Untersuchung des Zeitverhaltens von Kippstufenschaltungen bei verschiedener Eingangsbeschaltung
- Erklären der Auswirkungen unterschiedlicher Eingangsbeschaltung auf das Zeitverhalten von Kippstufenschaltungen
- Untersuchung des Schaltverhaltens von Kippstufen für impulsförmige oder rechteckförmige Eingangssignale
- Untersuchung des Schaltverhaltens von Kippstufen auf Tastschaltersignale
- Fehlersuche (12 über Relais aktivierbare Fehler)
- Kursdauer: ca. 4 h (davon ca. 2 h Fehlersuche)
Art.-Nr.: CO4204-5H
Kurs Elektronik 3: Transistor- und Verstärkertechnik
Lieferumfang:
- 1 Experimentierkarte mit 2 mehrstufigen Verstärkerschaltungen mit veränderbarer Gegenkopplung
- 1 Experimentierkarte mit diskret aufgebautem Differenzverstärker
- 1 Experimentierkarte mit 2 Konstantstromquellen (FET und Bipolartransistor)
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Beispielanwendungen für Transistoren als Verstärker kennenlernen
- Kennlinienfelder und Parameter von Transistoren erklären können
- Datenblätter zur Ermittlung von Transistoreigenschaften verwenden
- DC-Vorspannung und Arbeitspunkteinstellung von Transistorverstärkern
- Eigenschaften von Transistorverstärkern in Emitter- und Kollektorschaltung
- Darlingtonschaltung erklären können
- Kennenlernen von Verstärkerklassen: Class-A, -B, -C und -D
- Prinzip des Gegentakt-Verstärkers erklären können
- Kleinsignalverhalten und Ersatzschaltbilder von Verstärkerschaltungen
- Messung der Spannungsverstärkung einer Verstärkerstufe
- Messtechnische Analyse (Verstärkung und Frequenzverhalten) mehrstufige Verstärker bei kapazitiver und direkter Kopplung der Verstärkerstufen
- Messreihen zum Einfluss verschiedener Rückkopplungen auf die Verstärkung durchführen
- Kennenlernen der Funktion und Wirkungsweise des Differenzverstärkers
- Differenz- und Gleichtaktbetrieb von Differenzverstärkern
- Offset-Abgleich und Arbeitspunkteinstellung eines Differenzverstärkers durchführen
- Aussteuerung eines Differenzverstärkers mit symmetrischer und unsymmetrischer Spannung
- Kennenlernen der Funktionsweise einer Konstantstromquelle
- Untersuchung des Lastverhaltens einer Konstantstromquelle mit FET bzw. Bipolartransistor
- Fehlersuche (Fehler über Relais aktiviert)
- Kursdauer: ca. 8 h
Art.-Nr.: CO4204-5L
Kurs Elektronik 4: Feldeffekttransistoren
Lieferumfang:
- 1 Experimentierkarte mit 2 diskret aufgebauten FET-Schaltungen
- JFET-Schaltung, konfigurierbar als Source- oder Drain-Schaltung
- Gegentakt-Verstärkerschaltung mit MOSFET
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennenlernen von Aufbau und Funktionsweise von JFETs
- Kennenlernen von Aufbau und Funktionsweise von MOSFETs
- Benennen der Anschlüsse eines FET
- Erläutern der Begriffe n-Kanal und p-Kanal
- Messtechnische Untersuchung der Verstärkung eines FET in Source- und Drain-Schaltung
- Untersuchung des FET bei Gleich- und Wechselstromgegenkopplung
- Vergleichen der elektrischen Eigenschaften von Bipolartransistor- und FET-Schaltungen
- Messtechnische Untersuchung einer MOSFET-Gegentaktschaltung
- Arbeitspunkteinstellung einer Gegentaktschaltung mit Hilfe des Oszilloskops
- Übernahmeverzerrungen einer Gegentaktschaltung messen und minimieren
- Die Steilheit von MOSFETs experimentell ermitteln
- Fehlersuche (2 über Relais aktivierbare Fehler)
- Kursdauer: ca. 4 h (davon ca. 30 min Fehlersuche)
Art.-Nr.: CO4204-5M
Kurs Elektronik 5: Operationsverstärker
Lieferumfang:
- 1 Experimentierkarte mit invertierender und nichtinvertierender Operationsverstärkerschaltung
- 1 Experimentierkarte mit Komparator- und Schmitt-Triggerschaltung mit einstellbarer Referenzspannung
- 1 Experimentierkarte zum Aufbau verschiedener Operationsverstärkerschaltungen (Aktive Filter, Präzisionsgleichrichter, Differenzierer, Integrierer, Konstantstromquelle, Präzisionsspannungsquelle) mit einstellbarer Referenzspannung und variablem Lastwiderstand
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennenlernen des Aufbaus und der Funktionsweise von Operationsverstärkern
- Kennen des Schaltbildes und der Grundschaltungsarten von Operationsverstärkern (Impedanzwandler, Summierer, Komparator, Schmitt-Trigger)
- Messtechnische Ermittlung der Kenn- und Grenzwerte eines Operationsverstärkers
- Untersuchung des Gleich- und Wechselspannungsverhaltens von invertierenden und nichtinvertierenden Operationsverstärkerschaltungen
- Aufbau und Messungen an Präzisionsspannungsquelle und Konstantstromquelle
- Aufbau und Messungen an Summierer- und Subtrahierer-Schaltungen
- Aufbau und Messungen an Integrierer und Differenzierer-Schaltungen
- Messungen an einer Komparatorschaltung
- Untersuchung des Schaltverhaltens eines Schmitt Triggers in Abhängigkeit der Referenzspannungen
- Aufbau und Messungen an aktiven Filterschaltungen
- Aufbau und messtechnische Untersuchung eines Präzisionsgleichrichters
- Fehlersuche (6 über Relais aktivierbare Fehler)
- Kursdauer: ca. 5,5 h (davon ca. 0,5 h Fehlersuche)
Art.-Nr.: CO4204-5N
Kurs Elektronik 6.1: Leistungshalbleiter für Wechselspannungsanwendungen
Lieferumfang:
- 1 Experimentierkarte mit verschiedenen Leistungsbauelementen Leistungsdiode, Thyristor, MOSFET, Solid State Relais. Galvanisch getrennte Spannungsquelle zur Ansteuerung der Leistungshalbleiter.
- 1 Experimentierkarte als Lastkarte mit folgenden Anwendungen: Hochvolt LED-Nachbildung, Beleuchtung mit konventionellem Transformator, Beleuchtung mit elektronischem Transformator.
- Zuschaltbare Fehler zur gezielten Fehlersuche
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennenlernen des Aufbaus und der Funktionsweise von Leistungsdioden
- Kennenlernen des Aufbaus und der Funktionsweise von Thyristoren
- Kennenlernen des Aufbaus und der Funktionsweise von TRIACs
- Kennenlernen des Aufbaus und der Funktionsweise von Halbleiterrelais SSR
- Kennenlernen von Phasenan- und Abschnittsteuerung
- Betrieb der Komponenten in den typischen Schaltungen
- Messtechnische Untersuchung der Parameter der Leistungshalbleiter
- Untersuchung des Schaltverhaltens bei verschieden Belastungen
- Geführte Fehlersuche an Leistungsdiode und Thyristor
- Kursdauer: ca. 4 h (davon ca. 0,5 h Fehlersuche)
Art.-Nr.: CO4204-5Q
Kurs Elektronik 6.2: Leistungshalbleiter für Gleichspannungsanwendungen
Lieferumfang:
- 1 Experimentierkarte mit verschiedenen Leistungsbauelementen N-Kanal MOSFET, P-Kanal MOSFET, 4Q-MOSFET Steller, IGBT, Solid State Relais. Hallsensor zur galvanisch getrennten Strommessung.
- 1 Experimentierkarte als Lastkarte mit folgenden Anwendungen: DC-Getriebemotor als induktive Belastung, Peltier Element zum Heizen und Kühlen, LED zur Steuerung der Helligkeit.
- Zuschaltbare Fehler zur gezielten Fehlersuche
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennenlernen von Pulsweitenmodulation zur Ansteuerung der Leistungshalbleiter
- Kennenlernen des Aufbaus und der Funktionsweise von N- und P-Kanal MOSFET Transistoren
- Kennenlernen des Aufbaus und der Funktionsweise von IGBTs
- Kennenlernen des Aufbaus und der Funktionsweise von 4Q MOSFET Stellern
- Kennenlernen des Aufbaus und der Funktionsweise von Halbleiterrelais SSR
- Betrieb der Komponenten in den wichtigsten Grundschaltungen
- Messtechnische Untersuchung der Parameter der Leistungshalbleiter
- Untersuchung des Schaltverhaltens bei verschieden Belastungen
- Geführte Fehlersuche an 4Q-MOSFET-Steller
- Kursdauer: ca. 4 h (davon ca. 0,5 h Fehlersuche)
Art.-Nr.: CO4204-5R
Kurs Elektronik 7: Stromversorgungsschaltungen
Lieferumfang:
- 1 Experimentierkarte mit Einweg-, Brückengleichrichtern und Lastschaltung
- 1 Experimentierkarte Spannungsvervielfacher in Villardkaskadenschaltung
- 1 Experimentierkarte Transistorspannungsregler und Lastschaltung
- 1 Experimentierkarte Festspannungsregler und Lastschaltung
- Aufbewahrungskoffer
- LabSoft-Browser und Kurssoftware
Lerninhalte:
- Kennenlernen von Aufbau und Funktionsweise von Einweg- und Brückengleichrichtern
- Auflisten der Kenngrößen von Gleichrichterschaltungen (Mittelwert, Effektivwert, Formfaktor und Welligkeit)
- Kennenlernen gebräuchlicher Schaltungen zur Glättung der Ausgangsspannung von Gleichrichterschaltungen
- Messtechnische Ermittlung der Kennwerte eines Einweg- (Brücken-) gleichrichters an ohmscher Last
- Messtechnische Ermittlung der Kennwerte eines Einweg- (Brücken-) gleichrichters mit Glättung
- Messtechnische Untersuchung einer belasteten und unbelasteten Spannungsvervielfacherschaltung
- Messung der Lastabhängigkeit der Welligkeit
- Kennen von Aufbau und Funktionsweise von Transistorspannungsreglern (Darlingtontransistor)
- Messung des Einstellbereichs von unbelasteten Transistorspannungsreglern
- Untersuchung des Lastverhaltens von Transistorspannungsreglern
- Erklären der Funktionsweise von Festspannungsreglern mit Längsregeltransistor
- Erklären der Funktionsweise von Quertransistor als Regler für einstellbare Spannung
- Messtechnische Untersuchung der Regelqualität von Transistorspannungsreglern, statisch und dynamisch
- Fehlersuche (9 über Relais aktivierbare Fehler)
- Kursdauer: ca. 5,5 h (davon ca. 1,5 h Fehlersuche)

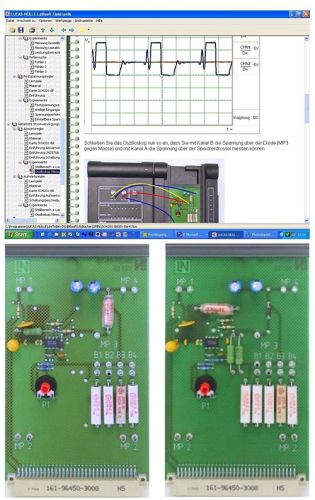

Art.-Nr.: CO4204-5S
Kurs Elektronik 8: Getaktete Stromversorgungsschaltungen
Lieferumfang:
- 1 Experimentierkarte Abwärtssteller mit Schaltregler IC und Lastwiderständen
- 1 Experimentierkarte Aufwärtssteller mit Schaltregler IC und Lastwiderständen
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennen von Aufbau und Funktionsweise getakteter Stromversorgungen
- Messungen des Stellbereichs und der Lastabhängigkeit des Abwärtsreglers
- Messtechnische Analyse des Abwärtsreglers mit Hilfe von Signalverlaufsmessungen
- Messungen des Stellbereichs und der Lastabhängigkeit des Aufwärtsreglers
- Messtechnische Analyse des Aufwärtsreglers mit Hilfe von Signalverlaufsmessungen
- Kursdauer: ca. 3 h
Art.-Nr.: SO4204-5U
Kurs Elektronik 9: Schaltungsentwurf mit NI Multisim
Lieferumfang:
- Software NI Multisim Education Edition, Einzellizenz
- UniTrain Breadboard mit Kabelsatz
- 2 Satz bedrahtete Bauelemente
- Aufbewahrungskoffer
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Entwurf eines PWM-gesteuerten Lichtmischers
- Abwägen alternativer Lösungsansätze
- Abschätzen des Kosten-Nutzen-Verhältnisses
- Auswahl von Bauelementen
- Skizzieren einer Schaltung
- Berechnen von Bauteilwerten
- Kennenlernen eines Schaltungssimulationsprogramms am Beispiel NI Multisim
- Erstellen eines Schaltplans in NI Multisim
- Simulieren der Schaltungsfunktion in NI Multisim
- Aufbau der simulierten Schaltung auf dem Breadboard
- Messungen und Tests der Breadboard-Schaltung
- Vergleich der Simulation mit den Messergebnissen der realen Schaltung
- Bewertung und Optimierung der Schaltung
- Kursdauer: ca. 8 h
Art.-Nr.: CO4204-5V
Kurs Elektronik 10: Leiterplattendesign mit NI Ultiboard
Lieferumfang:
- Software NI Ultiboard Education Edition, Einzellizenz
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Kennenlernen der Geschichte der Leiterplatte
- Eigenschaften von einer Leiterplatten benennen
- Verschiedene Herstellungsprozesse von Leiterplatten beschreiben können
- Verschiedene Standards (Normen) anwenden können
- Zöllige und metrische Maßeinheiten beherrschen
- Anpassen einer Schaltung in NI Multisim
- Exportieren der NI Multisim Datei in NI Ultiboard
- Grundsätze der Bauteilplatzierung kennen lernen und anwenden
- Erstellen der Bauteilplatzierung auf der Leiterplatte
- Erstellen von neuen Footprints für Bauelemente
- Grundsätze des Routens beherrschen
- Erstellen von Leiterbahnen (Routen)
- Erstellen des Designs einer vollständigen Schaltung
- Ändern und hinzufügen von Beschriftungen
- Anwenden von Durchkontaktierungen und Drahtbrücken
- Erstellen einer Gerber-Datei für die spätere Fertigung
- Kursdauer: ca. 8 h
