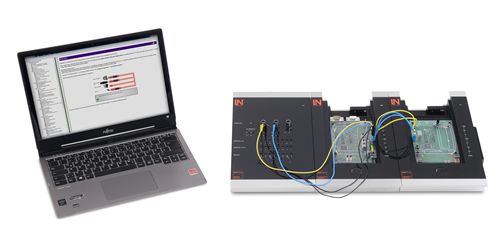

Grundausstattung UniTrain-System bestehend aus:
1	UniTrain Interface mit virtuellen Instrumenten (Basis VI)	CO4203-2A
2	UniTrain Experimenter	CO4203-2B
1	UniTrain Messzubehör, Shunts und Messleitungen	CO4203-2J

Zusätzlich empfehlenswert:
1		Digitalmultimeter Multi 13S	LM2330
1		UniTrain Aufbewahrungskoffer für ein Gesamtsystem	CO4203-2Y

UniTrain Interface mit virtuellen Instrumenten (Basis VI)

Das UniTrain-Interface ist das zentrale Gerät des UniTrain-Systems. Es stellt die zum Experimentieren benötigten Ein- und Ausgänge, Schalter, Quellen und die Messtechnik zur Verfügung. Die Steuerung des Interface erfolgt über den angeschlossenen PC.

Ausstattung Interface:

32-Bit-Prozessor mit Messdatenspeicher
USB-2.0-Schnittstelle, Datenrate 12 MBit/s
WLAN-Schnittstelle 2,4 GHz, IEEE 802.11 b/g/n
UniTrain-Bus zum gleichzeitigen Anschluss beliebig vieler Aufnahmemodule
Hochwertiges Designer-Gehäuse mit Aluminium-Standfüßen und oberflächengehärteter Plexiglas-Front
Geeignet zur Aufnahme in Experimentierrahmen für DIN-A4-Lehrplatten
Vorbereitet für den Anschluss von 2-mm-Sicherheitsmessleitungen
Mehrfarbige LEDs zur Statusanzeige
Abmessungen: 29,6 x 19 x 8,6 cm
Externes Tischnetzteil mit Weitbereichseingang 100-264 V, 47-63 Hz, Ausgang 24 V / 5 A
Gewicht (einschließl. Netzteil): 2,1 kg

Ausgänge:

Einstellbarer analoger Ausgang, +/- 10 V, 0,2 A, DC – 5 MHz, über BNC- und 2-mm-Buchsen
Analoger Festspannungsausgang 5 V, 1 A (Abgriff über 2-mm-Buchse auf Experimenter CO4203-2B)
2 analoge Festspannungsausgänge +/- 15 V, 1 A (Abgriff über 2-mm-Buchsen auf Experimenter CO4203-2B)
3 einstellbare analoge Ausgänge +/- 20 V, 1 A, DC-150 Hz (Abgriff über 2-mm-Buchsen auf Experimenter CO4203-2B)
8 Relais 24 V DC / 1 A, davon 4 Relais auf 2-mm-Buchsen
16 Bit digitale Signalausgänge, davon 8 Bit auf 2-mm-Buchsen, TTL / CMOS, Taktfrequenz 0 - 100 kHz, Spannungsfestigkeit +/- 15 V

Eingänge:

4 analoge Differenzverstärkereingänge mit 10 MHz Bandbreite, Spannungsfest bis 100 V, Abtastrate 100 MSample, 9 Messbereiche, Speichertiefe 4 x 8k x 10 bit, Anschlüsse: BNC- (2 Eingänge) und 2-mm-Buchsen (4 Eingänge)
2 analoge Eingänge zur Strommessung, Überstromfest bis 5 A, Abtastrate 250kSample, 2 Messbereiche, Auflösung 12 bit, Anschluss über 2-mm-Buchsen
16 Bit digitale Signaleingänge, davon 8 Bit auf 2-mm-Buchsen, Speichertiefe 16 Bit x 2k, TTL / CMOS, Abtastrate 0 – 100 kHz, Spannungsfestigkeit +/- 15 V

Virtuelle Instrumente (Messgeräte und Quellen):

2 x VI Voltmeter, 2 x VI Amperemeter: AC, DC, 9 Bereiche 100m V bis 50 V, TrueRMS, AV
1 x VI Leistungsmesser, 9 Bereiche 100 mV bis 50 V
1 x VI 2-Kanal-Amperemeter: AC, DC, 2 Bereiche 300 mA und 3 A, TrueRMS, AV
1 x VI 2-Kanal-Voltmeter: AC, DC, 9 Bereiche 100 mV bis 50 V, TrueRMS, AV
1 x VI 2-/4-Kanal-Oszilloskop: Bandbreite 10 MHz, 25 Zeitbereiche 100 ns/div bis 10 s/div, 9 Spannungsbereiche 20 mV/div bis 10 V/div, Trigger und Pretrigger, XY- und Xt Modus, Cursor-Funktion, Additions- und Multiplikations-Funktion für 2 Kanäle
1 x VI Spektrumanalysator: 9 Spannungsbereiche 100 mV bis 50 V, Eingangsfrequenzbereich 3 Hz bis 1 MHz, Zeitbereichsanzeige
1 x VI Bode-Plotter: 9 Spannungsbereiche 100 mV bis 50 V, Frequenzbereich 1 Hz - 5 MHz, Zeitbereichsanzeige und Ortskurven-Diagramm
1 x VI Stellbare Gleichspannung 0 - 10 V

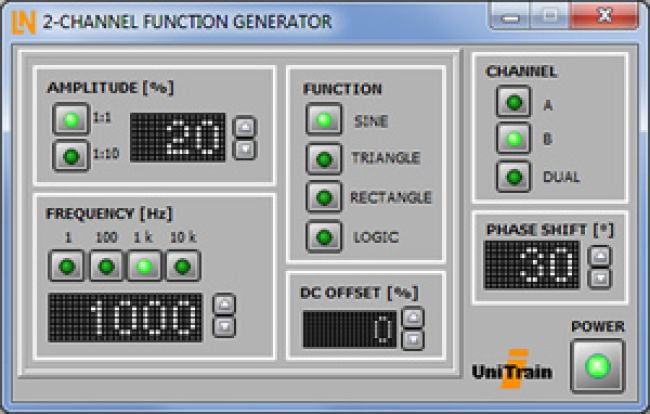

1 x VI Funktionsgenerator: 0,5 Hz - 5 MHz, 0 - 10 V, Sinus, Rechteck, Dreieck,
1 x VI Arbitrary Generator, 1 x VI Pulsgenerator
1 x VI 16 x Digital Out, 1 x VI 16 x Digital IN, 1 x VI 16 x Digital IN / OUT: Anzeige Binär, Hex, Dezimal und Oktal Zahlen Display
1 x VI Drehstromnetzgerät 0 - 150 Hz, 0 - 14 Veff, 2 A (benötigt CO4203-2B)
1 x VI Einstellbares Gleichspannungsnetzgerät 3 x (-20 V - +20 V), 2 A (benötigt CO4203-2B)
1 x VI Drehstromnetzgerät mit zusätzlich einstellbarer Phasenverschiebung und Taktrate (benötigt CO4203-2B)
1 x VI 8 x Relais, 1 x VI Multimeter: Anzeige eines Multimeters (optional; LM2330, LM2331 oder LM2322) in LabSoft
