Schwenkkran Modell 1 Metallgrundausbildung Materialsatz

Funktion und Verwendung

Der Schwenkkran Modell 1 ist das Einstiegsmodul eines durchgängigen, modularen Ausbildungsprojekts für die Metall- und Elektrotechnik. In diesem Modell fertigen die Auszubildenden alle Bauteile eigenständig aus dem mitgelieferten Materialsatz – vom Halbzeug bis zum fertig montierten Schwenkkran. Damit vermittelt Modell 1 die grundlegenden Fertigkeiten der spanenden und umformenden Metallbearbeitung in einem motivierenden, ergebnisorientierten Projekt.

Eingesetzt wird das Modul an allgemeinbildenden Schulen (Technik, Werken, MINT-Profile), an Berufsschulen und Ausbildungszentren in der Metallgrundausbildung sowie überall dort, wo praxisnaher Technikunterricht mit einem greifbaren Endprodukt verbunden werden soll. Statt isolierter Einzelübungen entsteht ein vollständiges Werkstück, das die Lernenden über ein ganzes Halbjahr begleitet und am Ende sichtbar „ihr" Ergebnis darstellt.

Vorteile

• Ein durchgängiges Projekt statt Einzelübungen: Alle Grundfertigkeiten der Metallbearbeitung werden an einem zusammenhängenden Werkstück erlernt – das motiviert und schafft einen roten Faden.
• Vollständiger Materialsatz: Sämtliche Halbzeuge, Norm- und Kaufteile sowie die 3D-Druckvorlagen sind bereits enthalten. Es muss nichts zusätzlich beschafft werden.
• Keine 3D-Druck-Kenntnisse erforderlich: Die 3D-Druckteile liegen fertig bei; die STL-Dateien stehen im Download zusätzlich bereit, falls ein eigener Drucker genutzt werden soll.
• Rein mechanisch – keine Elektronik nötig: Modell 1 kommt ohne elektrotechnische Vorkenntnisse aus und eignet sich damit ideal für den Einstieg.
• Förderfähig und kalkulierbar: Mit einem geringen Einstiegspreis ist das Modul gut über Fördergelder (Digitalpakt, MINT-Förderung) abbildbar; das Lehrerset wird nur einmal benötigt.
• Begleitende Lerninhalte: Über CurricuLAB stehen schrittweise multimediale Anleitungen für selbstgesteuertes Lernen im eigenen Tempo zur Verfügung.

Ausstattung und technische Daten

Der Materialsatz enthält alle zur Fertigung des Schwenkkrans benötigten Komponenten:

• Sämtliche Halbzeuge zur spanenden und umformenden Bearbeitung
• Norm- und Kaufteile für die Montage (Lager, Wellen, Verbindungselemente, Zahnriemen)
• Vorgefertigte 3D-Druckdateien im STL-Dateien zum Download
• Begleitende didaktische Materialien

Schwenkkran Modell 2 Industriemechanik: Materialsatz-Mechanik-Grundaufbau

Funktion und Verwendung

Der Schwenkkran Modell 2 bildet den Kernbaustein für die Ausbildung zum Industriemechaniker. Aufbauend auf der mechanischen Grundausbildung aus Modul 1 lernen die Auszubildenden hier, pneumatische Komponenten aufzubauen, Relaissteuerungen zu verdrahten und eine Kleinsteuerung (Siemens LOGO!8) zu programmieren.

Modell 2 ist gezielt auf die praxisnahe Vorbereitung der PAL-Facharbeiterprüfung Teil 1 und Teil 2 ausgelegt und deckt genau die Inhalte ab, die dort gefordert werden – einschließlich der Kleinsteuerung LOGO!8, die ab 2026 verpflichtender Prüfungsinhalt ist. Eingesetzt wird das Modul vor allem an Berufsschulen und in Ausbildungszentren der Metall- und Elektrotechnik sowie ergänzend an Fachhochschulen und Universitäten im Bereich Steuerungs- und Automatisierungstechnik. Der Materialsatz Mechanik bildet dabei die mechanische Basis, auf der die pneumatischen und steuerungstechnischen Erweiterungen aufsetzen.

Vorteile

• Exakte PAL-Prüfungsvorbereitung: Modell 2 deckt alle Inhalte der PAL-Facharbeiterprüfung Teil 1 für Industriemechaniker ab – kein Zusatzprodukt, sondern genau das, was die Prüfung verlangt.
• LOGO!8 bereits integriert: Die ab 2026 verpflichtende Kleinsteuerung ist von Anfang an optionaler Bestandteil des Konzepts – zukunftssicher und aktuell.
• Durchgängiges Ausbildungsprojekt: Modul 2 setzt nahtlos auf Modul 1 auf und führt die Auszubildenden vom mechanischen Werkstück zur gesteuerten Anlage – ein roter Faden statt isolierter Einzelversuche.
• Schrittweiser Kompetenzaufbau über Erweiterungen: Pneumatik, Relaissteuerung oder Kleinsteuerung werden aufeinander aufbauend und mit vollständigen Anleitungen vermittelt.
• Praxisnahe Industriestandards: Die Auszubildenden arbeiten mit Komponenten und Steuerungslogiken, wie sie auch in der industriellen Praxis eingesetzt werden.
• Modular kombinierbar: Die einzelnen Materialsätze (Mechanik, Pneumatik, Relais, LOGO!8) lassen sich bedarfsgerecht zusammenstellen oder als komplettes Schülerset beschaffen.
• Nachhaltige Investition: Das System wächst mit der Ausbildung mit – die Erweiterung auf Modell 3 (Mechatronik/IoT) ist jederzeit möglich.

Optimale Prüfungsvorbereitung

Der Schwenkkran-Bausatz unterstützt nicht nur das praxisnahes Verständnis, sondern bereitet auch optimal auf Prüfungssituationen im Bereich Metall, Mechanik und Elektrik vor. Angehende Mechatroniker/-innen können ihr Wissen gezielt anwenden und ihre Fähigkeiten ideal auf die Prüfungsanforderungen ausrichten. So entspricht die pneumatische Linearachse des Schwenkkrans derjenigen, die in der Abschlussprüfung Teil 1 gemäß PAL inkl. Kleinsteuerung.

Ausstattung und technische Daten

Der Bausatz versorgt Sie mit allen Komponenten zur Konstruktion des Schwenkkrans und schafft eine strukturierte Lernumgebung, in der die Projektarbeit effizient umgesetzt werden kann: Normteile, Halbzeuge, Platinen und elektrische Antriebe

Schwenkkran Modell 2 Industriemechanik: Materialsatz-Pneumatik-Elektrik

Funktion und Verwendung

Die Erweiterung Pneumatik ergänzt den Schwenkkran Modell 2 um die pneumatischen und elektropneumatischen Komponenten und bildet damit einen zentralen Baustein der Ausbildung zum Industriemechaniker. Aufbauend auf dem Materialsatz Mechanik (Art.-Nr. SE2905-7B) lernen die Auszubildenden hier, pneumatische Antriebe und Ventile aufzubauen, anzuschließen und in die Steuerung des Schwenkkrans einzubinden.

Mit dieser Erweiterung wird die Bewegung des Krans erstmals über Druckluft realisiert – die Auszubildenden erleben unmittelbar, wie pneumatische Aktoren angesteuert werden und wie sich mechanische, pneumatische und steuerungstechnische Komponenten zu einer funktionierenden Anlage verbinden. Eingesetzt wird die Erweiterung vor allem an Berufsschulen und in Ausbildungszentren der Metall- und Elektrotechnik sowie ergänzend an Fachhochschulen und Universitäten im Bereich Steuerungs- und Automatisierungstechnik. Sie ist gezielt auf die praxisnahe Vorbereitung der PAL-Facharbeiterprüfung Teil 1 ausgelegt.

Vorteile

• Praxisnahe Pneumatik-Grundausbildung: Die Auszubildenden bauen reale pneumatische Steuerungen auf und binden sie in ein funktionierendes Gesamtsystem ein – statt isolierter Übungsaufbauten.
• PAL-prüfungsrelevant: Die pneumatischen Inhalte entsprechen genau den Anforderungen der PAL-Facharbeiterprüfung Teil 1 für Industriemechaniker.
• Nahtlose Integration: Die Erweiterung setzt direkt auf dem Materialsatz Mechanik auf und fügt sich in das durchgängige Ausbildungsprojekt ein – ein roter Faden von der Mechanik bis zur Steuerung.
• Elektropneumatik inklusive: Neben der reinen Pneumatik werden auch elektropneumatische Ansteuerungen vermittelt – eine wichtige Brücke zur Relais- und Kleinsteuerungstechnik.
• Industrienahe Komponenten: Gearbeitet wird mit Bauteilen und Schaltungslogiken, wie sie auch in der industriellen Praxis vorkommen.
• Bedarfsgerecht kombinierbar: Die Erweiterung Pneumatik kann einzeln beschafft oder als Teil des kompletten Schülersets (Art.-Nr. SE2905-7F) bezogen werden.
• Vollständige Anleitungen: Der Aufbau wird schrittweise dokumentiert und lässt sich auch ohne pneumatische Vorkenntnisse umsetzen.

Ausstattung und technische Daten

Der Materialsatz Pneumatik enthält die pneumatischen und elektropneumatischen Komponenten zur Erweiterung des Schwenkkrans Modell 2.

Einordnung innerhalb von Modell 2:

• Materialsatz Mechanik (Art.-Nr. SE2905-7B) – mechanische Basis (Voraussetzung)
• Materialsatz Pneumatik (Art.-Nr. SE2905-7C) – diese Erweiterung
• Materialsatz Relais (Art.-Nr. SE2905-7D) – Relaissteuerung und Verdrahtung
• Materialsatz LOGO!8 (Art.-Nr. SE2905-7E) – Siemens-Kleinsteuerung inkl. Sensorik
• Schülerset komplett (Art.-Nr. SE2905-7F) – alle Komponenten in einem Set
• Lehrerset (Art.-Nr. SE2905-7G) – für die Ausbildungsleitung

Vermittelte Kompetenzen mit der Erweiterung Pneumatik:

• Grundlagen der Pneumatik
• Elektropneumatik und deren Ansteuerung
• Aufbau und Anschluss pneumatischer Aktoren und Ventile
• Einbindung pneumatischer Komponenten in die Anlagensteuerung
• Vorbereitung der PAL-Prüfungsinhalte im Bereich Pneumatik

Voraussetzung: Materialsatz Mechanik (Art.-Nr. SE2905-7B).

Schwenkkran Modell 2 Industriemechanik: Erw. Relais-Pneumatik-Elektrik-Motoren

Funktion und Verwendung

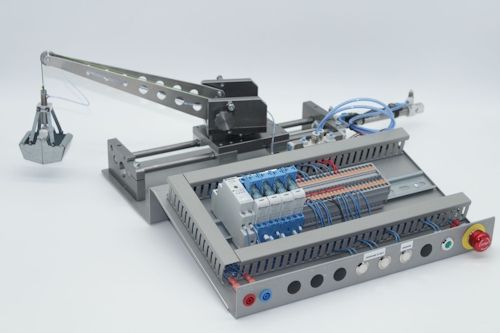

Die Erweiterung Relais ergänzt den Schwenkkran Modell 2 um die Relaissteuerungstechnik und ist damit ein zentraler Baustein der Ausbildung zum Industriemechaniker. Aufbauend auf dem Materialsatz Mechanik (Art.-Nr. SE2905-7B) und der Erweiterung Pneumatik (Art.-Nr. SE2905-7C) lernen die Auszubildenden hier, Relaissteuerungen aufzubauen, zu verdrahten und zur Ansteuerung des Schwenkkrans einzusetzen.

Mit dieser Erweiterung realisieren die Auszubildenden die Steuerung der Kranbewegungen erstmals über eine klassische verbindungsprogrammierte Steuerung (VPS). Sie verdrahten Schaltschränke, verschalten Relais zu logischen Schaltungen und erleben unmittelbar, wie sich Steuerungslogik in einer realen Anlage umsetzen lässt. Eingesetzt wird die Erweiterung vor allem an Berufsschulen und in Ausbildungszentren der Metall- und Elektrotechnik sowie ergänzend an Fachhochschulen und Universitäten im Bereich Steuerungs- und Automatisierungstechnik. Sie ist gezielt auf die praxisnahe Vorbereitung der PAL-Facharbeiterprüfung Teil 1 ausgelegt.

Vorteile

• Praxisnahe Steuerungstechnik: Die Auszubildenden bauen reale Relaissteuerungen auf und binden sie in ein funktionierendes Gesamtsystem ein – statt isolierter Übungsschaltungen.
• PAL-prüfungsrelevant: Die Inhalte der Relaissteuerung entsprechen genau den Anforderungen der PAL-Facharbeiterprüfung Teil 1 für Industriemechaniker.
• Grundlage der verbindungsprogrammierten Steuerung (VPS): Die Relaistechnik bildet das Fundament für das Verständnis von Steuerungslogik und schlägt die Brücke zur späteren Kleinsteuerung LOGO!8.
• Nahtlose Integration: Die Erweiterung setzt direkt auf Mechanik und Pneumatik auf und fügt sich in das durchgängige Ausbildungsprojekt ein – ein roter Faden von der Mechanik bis zur Steuerung.
• Schaltschrankbau und Verdrahtung: Die Auszubildenden erlernen den fachgerechten Aufbau und die Verdrahtung von Steuerungen, wie sie auch in der industriellen Praxis vorkommen.
• Bedarfsgerecht kombinierbar: Die Erweiterung Relais kann einzeln beschafft oder als Teil des kompletten Schülersets (Art.-Nr. SE2905-7F) bezogen werden.
• Vollständige Anleitungen: Der Aufbau wird schrittweise dokumentiert und lässt sich auch ohne umfangreiche Vorkenntnisse in der Steuerungstechnik umsetzen.

Ausstattung und technische Daten

Der Materialsatz Relais enthält die Komponenten zum Aufbau und zur Verdrahtung von Relaissteuerungen zur Erweiterung des Schwenkkrans Modell 2.

Einordnung innerhalb von Modell 2:

• Materialsatz Mechanik (Art.-Nr. SE2905-7B) – mechanische Basis (Voraussetzung)
• Materialsatz Pneumatik (Art.-Nr. SE2905-7C) – pneumatische Erweiterung
• Materialsatz Relais (Art.-Nr. SE2905-7D) – diese Erweiterung
• Materialsatz LOGO!8 (Art.-Nr. SE2905-7E) – Siemens-Kleinsteuerung inkl. Sensorik
• Schülerset komplett (Art.-Nr. SE2905-7F) – alle Komponenten in einem Set
• Lehrerset (Art.-Nr. SE2905-7G) – für die Ausbildungsleitung

Vermittelte Kompetenzen mit der Erweiterung Relais:

• Grundlagen der Relaissteuerung
• Aufbau und Verdrahtung von Steuerungen (Schaltschrankbau)
• Verschaltung von Relais zu logischen Schaltungen
• Verbindungsprogrammierte Steuerung (VPS)
• Einbindung der Relaissteuerung in die Anlagensteuerung des Schwenkkrans
• Vorbereitung der PAL-Prüfungsinhalte im Bereich Steuerungstechnik

Voraussetzung: Materialsatz Mechanik (Art.-Nr. SE2905-7B); sinnvoll ergänzt durch die Erweiterung Pneumatik (Art.-Nr. SE2905-7C).


Schwenkkran Modell 2 Industriemechanik: Erw. LOGO-Pneumatik-Elektrik-Motoren

Funktion und Verwendung

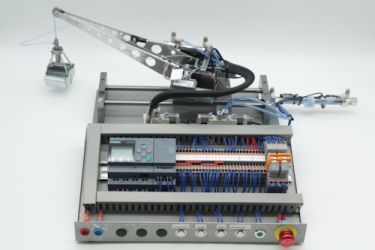

Die Erweiterung LOGO!8 ergänzt den Schwenkkran Modell 2 um die Siemens-Kleinsteuerung LOGO!8 samt zugehöriger Sensorik und bildet damit den technologisch anspruchsvollsten Baustein innerhalb von Modell 2. Aufbauend auf dem Materialsatz Mechanik (Art.-Nr. SE2905-7B) sowie der Erweiterung Pneumatik (Art.-Nr. SE2905-7C) lernen die Auszubildenden hier den Übergang zur speicherprogrammierbaren Kleinsteuerung.

Mit dieser Erweiterung steuern die Auszubildenden die Bewegungen des Schwenkkrans erstmals über eine programmierbare Logiksteuerung. Sie erstellen Steuerungsprogramme, binden Sensoren zur Positions- und Zustandserfassung ein und erleben unmittelbar, wie sich eine Anlage über eine Kleinsteuerung flexibel und effizient automatisieren lässt. Da die Kleinsteuerung LOGO!8 ab 2026 verpflichtender Bestandteil der PAL-Facharbeiterprüfung Teil 1 ist, ist diese Erweiterung für die aktuelle und zukunftssichere Ausbildung zum Industriemechaniker besonders relevant. Eingesetzt wird sie an Berufsschulen und in Ausbildungszentren der Metall- und Elektrotechnik sowie ergänzend an Fachhochschulen und Universitäten im Bereich Steuerungs- und Automatisierungstechnik.

Vorteile

• Ab 2026 prüfungsverpflichtend: Die Kleinsteuerung LOGO!8 ist ab 2026 fester Bestandteil der PAL-Facharbeiterprüfung Teil 1 – mit dieser Erweiterung sind die Auszubildenden optimal und zukunftssicher vorbereitet.
• Übergang VPS zu SPS: Die Auszubildenden erleben den Schritt von der Relaissteuerung zur speicherprogrammierbaren Kleinsteuerung und verstehen die Vorteile programmierbarer Logik unmittelbar.
• Industriestandard Siemens: Mit der LOGO!8 arbeiten die Auszubildenden an einer weit verbreiteten, praxisrelevanten Kleinsteuerung.
• Sensorik inklusive: Die zugehörige Sensorik zur Positions- und Zustandserfassung ist Bestandteil der Erweiterung – so wird die Steuerung an realen Eingangssignalen erlernt.
• Nahtlose Integration: Die Erweiterung setzt auf Mechanik, Pneumatik und Relais auf und fügt sich in das durchgängige Ausbildungsprojekt ein – ein roter Faden von der Mechanik bis zur programmierten Automatisierung.
• Praxisnahe Programmierung: Die Auszubildenden erstellen eigene Steuerungsprogramme und setzen diese direkt an der Anlage um.
• Bedarfsgerecht kombinierbar: Die Erweiterung LOGO!8 kann einzeln beschafft oder als Teil des kompletten Schülersets (Art.-Nr. SE2905-7F) bezogen werden.

Ausstattung und technische Daten

Der Materialsatz LOGO!8 (Art.-Nr. SE2905-7E) enthält die Siemens-Kleinsteuerung LOGO!8 sowie die zugehörige Sensorik zur Erweiterung des Schwenkkrans Modell 2.

Einordnung innerhalb von Modul 2:

• Materialsatz Mechanik (Art.-Nr. SE2905-7B) – mechanische Basis (Voraussetzung)
• Materialsatz Pneumatik (Art.-Nr. SE2905-7C) – pneumatische Erweiterung
• Materialsatz Relais (Art.-Nr. SE2905-7D) – Relaissteuerung und Verdrahtung
• Materialsatz LOGO!8 (Art.-Nr. SE2905-7E) – diese Erweiterung
• Schülerset komplett (Art.-Nr. SE2905-7F) – alle Komponenten in einem Set
• Lehrerset (Art.-Nr. SE2905-7G) – für die Ausbildungsleitung

Vermittelte Kompetenzen mit der Erweiterung LOGO!8:

• Grundlagen der speicherprogrammierbaren Kleinsteuerung
• Programmierung der Siemens LOGO!8
• Einbindung und Auswertung von Sensorik
• Übergang zur speicherprogrammierten Steuerung
• Automatisierung der Anlagensteuerung des Schwenkkrans
• Vorbereitung der PAL-Prüfungsinhalte im Bereich Kleinsteuerung (ab 2026)

Schwenkkran Modell 2 Industriemechanik Azubiset: Relais

Funktion und Verwendung

Das Schülerset komplett bündelt die Materialsätze des Schwenkkran Modell 2 mit Relaissteuerung in einem Paket und bildet damit die vollständige Ausstattung für die Ausbildung zum Industriemechaniker im Bereich Pneumatik und Steuerungstechnik. Es vereint die mechanische Basis mit den Erweiterungen Pneumatik und Relais, sodass die Auszubildenden das gesamte Modell 2 ohne separate Einzelbeschaffung durchlaufen können.

Mit dem Schülerset komplett bauen die Auszubildenden den Schwenkkran mechanisch auf, erweitern ihn um pneumatische Antriebe und verdrahten Relaissteuerungen. So durchlaufen sie in einem durchgängigen Projekt den vollständigen Weg von der mechanischen Grundausbildung bis zur verbindungsprogrammierten Anlagensteuerung. Das Set ist gezielt auf die praxisnahe Vorbereitung der PAL-Facharbeiterprüfung Teil 1 ausgelegt und richtet sich an Berufsschulen und Ausbildungszentren der Metall- und Elektrotechnik sowie ergänzend an Fachhochschulen und Universitäten.

Vorteile

• Alles in einem Paket: Mechanik, Pneumatik und Relais sind vollständig enthalten – keine separate Einzelbeschaffung nötig.
• Vollständige PAL-Prüfungsvorbereitung: Das Set deckt sämtliche Inhalte der PAL-Facharbeiterprüfung Teil 1 für Industriemechaniker ab.
• Durchgängiges Ausbildungsprojekt: Die Auszubildenden erleben den kompletten roten Faden von der mechanischen Grundausbildung bis zur verbindungsprogrammierten Automatisierung an einem einzigen Werkstück.
• Wirtschaftlich gebündelt: Das Komplettset fasst alle Einzelmaterialsätze in einem Artikel zusammen und vereinfacht Bestellung und Kalkulation.
• Kompetenzaufbau über alle Steuerungsstufen: Von der Fertigung der Metallkomponenten, über die Pneumatik bis zur verbindungsprogrammierten Relaissteuerung (VPS) wird der gesamte Kompetenzbogen abgedeckt.
• Industrienahe Standards: Gearbeitet wird mit praxisrelevanten Komponenten und Steuerungslogiken, wie sie auch in der industriellen Praxis vorkommen.

Ausstattung und technische Daten

Das Schülerset komplett (Art.-Nr. SE2905-7F) umfasst alle Materialsätze von Modell 2 mit Relaissteuerung in einem Paket:

• Materialsatz Mechanik (Art.-Nr. SE2905-7B) – mechanische Basis
• Materialsatz Pneumatik (Art.-Nr. SE2905-7C) – pneumatische Komponenten
• Materialsatz Relais (Art.-Nr. SE2905-7D) – Relaissteuerung und Verdrahtung
• Materialsatz LOGO!8 (Art.-Nr. SE2905-7E) – Siemens-Kleinsteuerung inkl. Sensorik

Vermittelte Kompetenzen mit dem Schülerset komplett:

• Mechanischer Aufbau des Schwenkkrans
• Pneumatik und Elektropneumatik
• Aufbau und Verdrahtung von Relaissteuerungen (Schaltschrankbau)
• Verbindungsprogrammierte Steuerung (VPS)
• Vollständige Vorbereitung der PAL-Prüfungsinhalte 2026

Voraussetzung: Aufbauend auf Modell 1 (Metallgrundlagen).
Ergänzend für die Ausbildungsleitung: Lehrerset (Art.-Nr. SE2905-7G).

Schwenkkran Modell 3 Mechatronik: Materialsatz mechanisch und elektrisch

Funktion und Verwendung

Der Schwenkkran Modell 3 ist die Ausbaustufe für die Ausbildung zum Mechatroniker und führt das modulare Lernkonzept in die vollständige Automatisierungs- und IoT-Technik. In diesem Modul bestücken und löten die Auszubildenden die Steuerungsplatine selbst, nehmen die Elektronik in Betrieb und steuern den Schwenkkran anschließend vollautomatisch – wahlweise über das Bedienpult oder per WiFi über einen Browser.

Der Kran wird über einen Microcontroller vom Typ ESP32 gesteuert und bewegt sich über vier Achsen: zwei Schwenkachsen, eine Seilwinde und eine Linearachse, ergänzt um einen pneumatischen Schalengreifer. Die Achskinematik ist der eines Industrieroboters nachempfunden, wie er in vielen Branchen zum Einsatz kommt. Die Auszubildenden programmieren reale Bewegungsabläufe, binden Sensorik ein und erleben Industrie-4.0-Konzepte praxisnah an einem voll beweglichen Modell. Eingesetzt wird Modell 3 an Berufsschulen und Ausbildungszentren der Mechatronik sowie an Fachhochschulen und Universitäten – dort insbesondere, weil der offene Quellcode (Arduino IDE / C++) eigene Erweiterungen und Forschungsanwendungen ermöglicht.

Vorteile

• Vollständige Automatisierungstechnik: Von der bestückten Platine bis zur programmierten Bewegung durchlaufen die Auszubildenden die gesamte Kette der Mechatronik in einem Projekt.
• Platine selbst löten: Die Auszubildenden bestücken und verlöten die Steuerungsplatine eigenständig und erlernen so praxisnah die Elektronikfertigung.
• IoT-Steuerung über den Browser: Der Schwenkkran lässt sich per WiFi geräteunabhängig über eine Weboberfläche steuern – kein anderer Ausbildungskran bietet diese Funktion.
• Offene Plattform (ESP32 / Arduino): Der offene Quellcode ermöglicht eigene Erweiterungen, das Anbinden zusätzlicher Sensoren und das Modifizieren des Web-Interfaces – ideal für Hochschulen und Forschungsgruppen.
• Industrierobotik-Analogie: Mit vier Achsen und Linearachse bildet der Kran die Kinematik eines Industrieroboters ab und macht Achskinematik programmier- und verstehbar.
• Hand- und Automatikbetrieb: Der Kran kann manuell verfahren oder über ein selbst erstelltes Programm mit bis zu zehn Wegpunkten automatisch betrieben werden.
• Durchgängiges Ausbildungsprojekt: Modell 3 vollendet den roten Faden von der Metallgrundausbildung (Modell 1) über die Steuerungstechnik (Modell 2) bis zur vollständigen Mechatronik.

Nachhaltige Nutzung: Passende Ersatzteilsets (Mechanik, Elektronik, Antrieb/Pneumatik) sichern den langfristigen Einsatz und vermeiden einen Totalverlust bei Defekten.


Ausstattung und technische Daten

Der Materialsatz Mechanik/Elektronik (Art.-Nr. SE2905-7H) enthält die mechanischen und elektronischen Komponenten zum Aufbau des vollautomatisierten Schwenkkrans.

Zentrale Komponenten:

• Microcontroller ESP32 (USB-C, programmierbar über Arduino IDE / C++)
• Selbst zu bestückende und zu lötende Steuerungsplatine V2.0
• Vier Schrittmotoren (Schwenkachsen A1/A2, Seilwinde A3, Linearachse A4)
• Schrittmotortreiber DRV8825 sowie DC-Treiber DRV8833 (optional für den Greifer)
• Bedienpult mit 20×4-LCD-Display, Tastern, Drehpotentiometer und Not-Aus
• Induktive Sensoren (PNP) zur Positions- und Endlagenerfassung
• Anschluss- und Steuerungsplatine mit D-Sub-Verbindung
• Pneumatischer Schalengreifer

Vermittelte Kompetenzen im Modell 3:

• Bestücken und Löten der Steuerungsplatine (ESP32)
• Programmierung des Microcontrollers (Arduino IDE / C++)
• Ansteuerung von Schrittmotoren und Auswertung von Sensorik
• Aufbau und Inbetriebnahme der Automatisierungstechnik
• Schaltschrankbau und fachgerechte Verdrahtung
• WiFi-/IoT-Steuerung über den Browser
• Hand- und Automatikbetrieb sowie Programmierung von Wegpunkten

Schwenkkran Modell 3 Mechatronik: Ersatzteileset Mechanik

Funktion und Verwendung

Das Ersatzteilset Mechanik enthält die mechanischen Verschleiß- und Ersatzkomponenten des Schwenkkran Modell 3. Es dient dazu, den vollautomatisierten Schwenkkran nach intensiver Nutzung im Ausbildungsbetrieb instand zu halten und mechanisch beanspruchte oder beschädigte Bauteile gezielt auszutauschen.

Im praktischen Ausbildungsbetrieb ist es normal, dass mechanische Teile durch häufige Montage- und Demontagevorgänge, Fehlbedienung oder den regulären Gebrauch verschleißen. Das Ersatzteilset ermöglicht es Ausbildungsbetrieben und Schulen, den Schwenkkran ohne aufwendige Einzelbeschaffung wieder vollständig einsatzfähig zu machen. Damit richtet es sich an alle Einrichtungen, die Modell 3 bereits im Einsatz haben – insbesondere Berufsschulen, Ausbildungszentren, Fachhochschulen und Universitäten.

Vorteile

• Nachhaltige Nutzung: Defekte mechanische Bauteile werden gezielt ersetzt – kein Totalverlust des Systems bei einem Defekt.
• Planbare Instandhaltung: Das Set fasst die relevanten mechanischen Ersatzteile zusammen und erspart die aufwendige Einzelbeschaffung.
• Fehler machen ist Teil des Lernens: Beschädigungen im Ausbildungsbetrieb lassen sich unkompliziert beheben – das senkt die Hemmschwelle für praxisnahes Ausprobieren.
• Schneller Wiedereinsatz: Der Schwenkkran ist nach dem Austausch zügig wieder voll funktionsfähig.
• Wirtschaftlich für Bestandskunden: Als planbares Nachfolgegeschäft sichert das Ersatzteilset den langfristig wirtschaftlichen Betrieb der Anlage.

Ausstattung und technische Daten

Das Ersatzteilset Mechanik (Art.-Nr. SE2905-7H) enthält die mechanischen Ersatz- und Verschleißkomponenten des Schwenkkran Modells 3.


Einordnung innerhalb von Modell 3:

Materialsatz Mechanik/Elektronik (Art.-Nr. SE2905-7H) – vollständiges Modul 3 (Grundausstattung)

Ersatzteilset Mechanik (Art.-Nr. SE2905-7J) – dieses Set

Ersatzteilset Elektronik (Art.-Nr. SE2905-7K) – elektronische Ersatzkomponenten

Ersatzteilset Antrieb/Pneumatik (Art.-Nr. SE2905-7L) – Antriebs- und Pneumatikkomponenten

Einsatzzweck: Austausch mechanisch beanspruchter oder beschädigter Bauteile des Schwenkkrans, um die volle Funktionsfähigkeit im Ausbildungsbetrieb aufrechtzuerhalten.
Voraussetzung: Materialsatz Mechanik/Elektronik Modell 3 (Art.-Nr. SE2905-7H).

Schwenkkran Modell 3 Mechatronik: Ersatzteileset Elektrik

Funktion und Verwendung

Das Ersatzteilset Elektronik enthält die elektronischen Ersatzkomponenten des Schwenkkran Modell 3. Es dient dazu, elektronische Bauteile der selbst bestückten Steuerungsplatine sowie weitere elektronische Komponenten des Systems auszutauschen und den Schwenkkran nach einem Defekt wieder in Betrieb zu nehmen.
Gerade im Ausbildungsbetrieb kann es beim eigenständigen Bestücken und Löten der Steuerungsplatine oder beim Umgang mit der Elektronik zu Beschädigungen kommen – etwa durch falsche Polung, fehlerhafte Ausrichtung von Bauteilen oder Überlastung. Das Ersatzteilset Elektronik stellt sicher, dass solche Defekte gezielt behoben werden können, ohne dass das gesamte Modul neu beschafft werden muss. Es richtet sich an alle Einrichtungen, die Modell 3 bereits einsetzen.

Vorteile

• Absicherung beim Löten und Bestücken: Beschädigte elektronische Bauteile lassen sich gezielt ersetzen – ideal, da Fehler beim eigenständigen Aufbau Teil des Lernprozesses sind.
• Nachhaltige Nutzung: Kein Totalverlust der Elektronik bei einem Defekt einzelner Komponenten.
• Planbare Instandhaltung: Die relevanten elektronischen Ersatzteile sind in einem Set zusammengefasst.
• Schneller Wiedereinsatz: Der Schwenkkran ist nach dem Austausch der defekten Bauteile zügig wieder betriebsbereit.
• Wirtschaftlich für Bestandskunden: Planbares und margenstarkes Nachfolgegeschäft für den langfristigen Betrieb.

Ausstattung und technische Daten

Das Ersatzteilset Elektronik (Art.-Nr. SE2905-7K) enthält die elektronischen Ersatzkomponenten des Schwenkkran Modells 3.

Einordnung innerhalb von Modell 3:

• Materialsatz Mechanik/Elektronik (Art.-Nr. SE2905-7H) – vollständiges Modell 3 (Grundausstattung)
• Ersatzteilset Mechanik (Art.-Nr. SE2905-7J) – mechanische Ersatzkomponenten
• Ersatzteilset Elektronik (Art.-Nr. SE2905-7K) – dieses Set
• Ersatzteilset Antrieb/Pneumatik (Art.-Nr. SE2905-7L) – Antriebs- und Pneumatikkomponenten

Einsatzzweck: Austausch elektronischer Komponenten (u. a. Bauteile der Steuerungsplatine) des Schwenkkrans, um die volle Funktionsfähigkeit im Ausbildungsbetrieb aufrechtzuerhalten.

Voraussetzung: Materialsatz Mechanik/Elektronik Modell 3 (Art.-Nr. SE2905-7H).

Schwenkkran Modell 3 Mechatronik: Ersatzteileset Antriebe Pneumatik

Funktion und Verwendung

Das Ersatzteilset Antrieb/Pneumatik enthält die Antriebs- und Pneumatikkomponenten des Schwenkkran Modell 3. Es dient dazu, beanspruchte oder defekte Antriebselemente sowie pneumatische Bauteile des Systems auszutauschen und den vollautomatisierten Schwenkkran wieder vollständig einsatzfähig zu machen.

Die Antriebe (Schrittmotoren der Schwenkachsen, Seilwinde und Linearachse) sowie die pneumatischen Komponenten des Schalengreifers gehören zu den funktional am stärksten beanspruchten Teilen des Systems. Bei intensivem Einsatz im Ausbildungsbetrieb oder bei Fehlbedienung – etwa im Automatikbetrieb ohne Endschalter – können diese Komponenten verschleißen oder beschädigt werden. Das Ersatzteilset stellt sicher, dass Antrieb und Pneumatik gezielt instand gesetzt werden können. Es richtet sich an alle Einrichtungen, die Modell 3 bereits einsetzen.

Vorteile

• Absicherung der beanspruchten Antriebe: Schrittmotoren und pneumatische Komponenten zählen zu den am stärksten belasteten Bauteilen – das Set hält sie einsatzbereit.
• Nachhaltige Nutzung: Defekte Antriebs- oder Pneumatikteile werden gezielt ersetzt, ohne das gesamte Modul neu zu beschaffen.
• Planbare Instandhaltung: Antriebs- und Pneumatikkomponenten sind in einem Set zusammengefasst.
• Schneller Wiedereinsatz: Nach dem Austausch ist der Schwenkkran zügig wieder voll beweglich und betriebsbereit.
• Wirtschaftlich für Bestandskunden: Planbares Nachfolgegeschäft für den langfristig wirtschaftlichen Betrieb der Anlage.

Ausstattung und technische Daten

Das Ersatzteilset Antrieb/Pneumatik (Art.-Nr. SE2905-7L) enthält die Antriebs- und Pneumatikkomponenten des Schwenkkran Modells 3.

Einordnung innerhalb von Modell 3:

• Materialsatz Mechanik/Elektronik (Art.-Nr. SE2905-7H) – vollständiges Modell 3 (Grundausstattung)
• Ersatzteilset Mechanik (Art.-Nr. SE2905-7J) – mechanische Ersatzkomponenten
• Ersatzteilset Elektronik (Art.-Nr. SE2905-7K) – elektronische Ersatzkomponenten
• Ersatzteilset Antrieb/Pneumatik (Art.-Nr. SE2905-7L) – dieses Set

Einsatzzweck: Austausch von Antriebselementen (Schrittmotoren der Achsen) und pneumatischen Komponenten (u. a. des Schalengreifers), um die volle Funktionsfähigkeit im Ausbildungsbetrieb aufrechtzuerhalten.

Voraussetzung: Materialsatz Mechanik/Elektronik Modell 3 (Art.-Nr. SE2905-7H).
