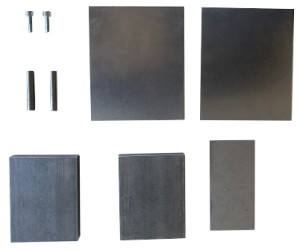

Halbzeuge Grundlagen Metalltechnik (10 Satz)

Halbzeuge für den Grundlagen Metalltechnik Kurs SO2803-3B

besteht aus 10 x folgende Ausstattung:

• 2 x Blech 2 x 120 x 100 EN10130
• 1 x Blech 1 x 50 x 100 EN10130
• 2 x Flachstahl 70 x 12 x 90 EN10278
• 2 x Rundstahl 8 x 41
• 2 x Innensechskantschrauben M5 x 16 ISO4762

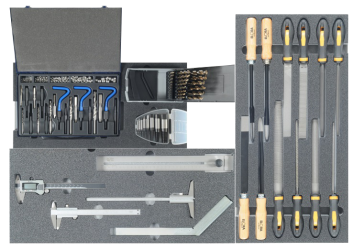

Werkzeug Grundlagen Metalltechnik

Der Werkzeugsatz für den Kurs Grundlagen Metalltechnik besteht in der Hauptsache aus folgenden Werkzeugen.

Feilen zur Metallbearbeitung

1 x Flachstumpffeile A150-1
1 x Flachstumpffeile A150-3
1 x Flachstumpffeile A300-1
1 x Flachstumpffeile A300-3
1 x Dreikantfeile C150-3
1 x Dreikantfeile C200-1
1 x Dreikantfeile C300-3

Anreißwerkzeuge

1 x Reißnadel
1 x Zirkel
1 x Höhenanreißer
1 x Parallelanreißer
1 x Winkel 135°
1 x Prisma 135°

Werkzeug für Körnen und Trennen

1 x Körner
1 x Schlosserhammer 200gr
1 x Schlosserhammer 500gr
1 x Schlagstempel 4 mm
1 x Schlagstempel 3 mm
1 x Handbügelsäge
1 x Flachmeißel
1 x Stegmeißel
1 x Kreide
1 x Feilenbürste
1 x Handbesen

Werkzeug zum Bohren

Spiralbohrer 3/4,2/5/5,5/5,8/6,8/7,8/8,5/9mm
Flachsenker 5/8mm
Kegelsenker 90° 20,5mm
Innengewindebohrer M6, M8
Schneideisenmit Halter M8
Maschinenreibahle 6H7, 8H7

Messwerkzeug

Stahlmaßstab 300 mm
Haarwinkel
Messschieber Form A
Radienschablone 1 -7 + 7,5 - 13
Grenzlehrdorn 6H7 , 8H7

sonstiges Werkzeug

Sechskant-Stiftschlüssel SW4
Maulschlüssel SW6

Interactive Lab Assistant: Grundlagen Metalltechnik

Der E-Learning Kurs vermittelt das grundlegende Wissen zu den Grundlagen der Metalltechnik. In allen praxisbezogenen Projektaufgaben werden Kern- und Fachqualifikationen unter Einbeziehung selbständigen Planens, Durchführens und Kontrollierens integriert vermittelt. Es wird das fertigen von Bauelementen und das herstellen von einfachen Baugruppen mit handgeführten und maschinellen Werkzeugen vermittelt.

Das Wissen wird durch verschiedene Wissenstest kontinuierlich abgefragt und der Wissensstand aufgezeichnet.

Lerninhalte:

• Teilzeichnungen
• Gruppen- oder Montagezeichnungen
• Technische Unterlagen und Informationsquellen
• Funktionsbeschreibungen
• Fertigungspläne
• Eigenschaften metallischer Werkstoffe
• Allgemeintoleranzen
• Halbzeuge und Normteile
• Bankwerkzeuge, Elektrowerkzeuge
• Hilfsstoffe
• Grundlagen und Verfahren des Trennens und des Umformens
• Prüfen

Material zusätzlich zu bestellen:

10er Satz Halbzeuge für den Kurs unter SE2905-4N

Parallelschraubstock mit Rohrspannbacken fest, Backenbreite 120 mm

Ganz aus Stahl geschmiedet, unzerbrechlich

• Angeschmiedeten Rohrspannbacken
• Große Tiefspannmöglichkeit
• Einfache und ohne Spezialwerkzeug nachstellbare zentrische Führung
• Große, allseitig bearbeitete Führungsflächen garantieren Präzision und lange Lebensdauer
• Schnell und spannkräftig aufgrund der Spindel mit doppelgängigem Trapezgewinde
• Pulverbeschichtet

 Technische Daten

• Backenbreite: 120 mm
• Spannweite: 150 mm
• Spanntiefe: 65 mm
• Spanntiefe für Rohre ca: 16 - 55 mm
• Gewicht: 9,0 kg

Schraubstock-Höhenverstellgerät für Schraubstock ST8080-2A

Die Anpassung des Schraubstockes an die Körpergröße ist besonders wichtig für die Auszubildenden in Schulen und Lehrwerkstätten, um gerade in der Wachstumsphase folgenschwere Haltungsschäden zu verhindern. Bei einer Vielzahl von Arbeiten, die am Schraubstock durchgeführt werden, sorgt das Höhenverstellgerät außerdem für echte Arbeitserleichterung.

 Noch bessere Klemmkraft durch spezielle Oberflächenbehandlung des Standrohres sowie neuartige Klemmlasche

• Mühelose und sichere Höhenverstellung von Schraubstöcken um 200 mm
• Eine Gasdruckfeder, die auf das jeweilige Schraubstockgewicht abgestimmt ist, macht den Schraubstock praktisch gewichtslos, so dass dieser sich nach dem Lösen des Klemmhebels fast ohne Kraftaufwand in die gewünschte Arbeitsposition bringen lässt
• Drehbar um 360°
• Stufenlose Höhenverstellung von 300 mm
• Für Schraubstock ST8080-2A
• Pulverbeschichtet
• Farbe: blau
• Gewicht: 8 kg

Hinweis:
Das Höhenverstellgerät ist für Arbeitsplatten mit einer Dicke von 50mm ausgelegt.
Für Arbeitsplatten mit einer Dicke von 40mm liegt eine Adapterplatten bei.

Lieferung erfolgt ohne Schraubstock. Im Lieferumfang sind die Höhenverstellung, eine Adapterplatte (Arbeitsplatte 40/50mm) sowie Befestigungsschrauben enthalten!


Satz Befestigungsschrauben (Schraubstock, Drehteller, Verstellgerät) , für 40mm-

Satz Befestigungsschrauben

für Parallelschraubstock, Höhenverstellgerät oder Drehteller zur Montage der genannten Geräte auf 40mm-Arbeitsplatten

Set bestehend aus:

• 4 Stück Zylinderkopfschrauben (6-Kant) M10x60, verzinkt
• 4 Stück Muttern (6-Kant) M10, verzinkt
• 4 Stück Unterlegscheiben M10, verzinkt

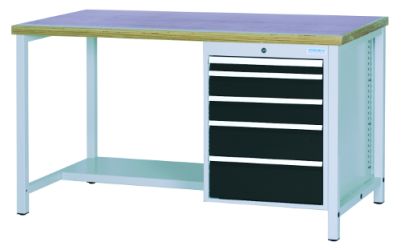

Werkbank SybaWork, 1500x750x859, 5 Schubladen, Fachboden, Multiplexplatte 40mm

SybaWork-Werkbank mit einem Unterschrank (5 Schubladen)

• 40 mm dicke Multiplextischplatte, mehrschichtig verleimtes Buchenholz
• stabile, verschweißte Stahlblechkonstruktion aus Vierkantrohren 40 x 40 x 2 mm
• Inkl. Fachboden (halbe Tiefe)
• Belastbarkeit bei gleichmäßig verteilter Last: 1200 kg
• Niveauausgleich standardmäßig bei allen 4 Füßen
• Zusätzliche Stabilität durch obere und untere Tiefenstrebe
• Umweltfreundliche Pulverbeschichtung, ofengebrannt
• Farbe Gehäuse RAL 7035 lichtgrau, Fronten RAL 7016 anthrazit

Schubladen

• 5 Schubladen 1x 75, 2x 100, 1x 150, 1x 175mm Höhe
• Schubladen bündig mit Gehäuse
• Kugelgelagert, gegen Herausfallen gesichert
• Mit Zentralverschluss
• Funktionsleiste, optional mit Strom- oder Druckluftanschluss
• Tragkraft 100 kg
• 100 % ausziehbar
• Mit eingelassener hochwertiger Griffleiste, austauschbaren Beschriftungsstreifen mit Klarsichtabdeckung
• Schubladeninnenmaß: 450x600 mm (BxT)

• Abmessungen: 1500x750x859 mm (BxTxH)
• Gewicht: 79 kg

Säulenbohrmaschine ALZMETALL Alzstar 23iTRONIC (inkl. Bohrfutter)

Professionelle Säulenbohrmaschine (hochdrehend, langlebige und präzise) in 400V-Ausführung für Maschinenbau,
Industrie, Werkzeug- und Formenbau, Ausbildung, Handwerk, Forschung und Entwicklung, Förderwerkstätten, Labore/Institute uvm.
Mit Multi-Touch-fähigem Display mit kratzresistenter Glasoberfläche für optimale Lesbarkeit.
Einfache und einheitliche Bedienerführung durch Piktogramme auf dem Display.
Lieferung inkl. Schnellspannbohrfutter und Kegeldorn.

Ausrüstung:

• 7“ TFT - LCD-Display mit Touch-Funktion
• Manuelle Eingabe Spindeldrehzahl-Sollwert, Drehzahlanzeige-Istwert
• Integrierte Bohrtiefenanzeige mit Touch-Nullpunktübernahme
• Virtuelle Bohrtiefen-Skala im Display
• Maschinen-Zustandsanzeigen und Warnhinweise im Display
• Serviceinformationen
• 7 wählbare Bedienersprachen
• Drehzahleinstellung stufenlos, mittels Verstellhebel
• Spindelschutz mit elektrischer Absicherung
• Drei separate Taster für Rechtslauf - Linkslauf - Stopp
• Hauptschalter, abschließbar, Pilzdrucktaster (verrastend) für NOT-HALT
• Rechts- und Linkslauf durch Schützsteuerung
• Steuerspannung 24 Volt
• Schutzart IP 54
• Drehstrommotor 400 Volt, 50 Hz
• CEE-Anschlussstecker fertig montiert, Kabellänge 3 m

Tech. Daten:

• Bohrvermögen Stahl E 335 (St 60) 23mm
• Gewindeschneiden Stahl E 335 (St 60) M14
• Gewindeschneiden Guss EN-GJL-200 (GG 20) M16
• Kurzspindel MK 2
• Spindelhub 100mm
• Ausladung 250mm
• Säulendurchmesser 90mm
• Maschinentisch, nutzbare Auflage (b x t) 370 x 300mm
• T-Nuten, Anzahl x Breite x Abstand 2 x 14 x 160mm
• Abstand Spindel-Tisch min./max. 140/670mm
• Vorschub Hand
• Maschinenhöhe ohne Optionen ca. 1770mm
• Nettogewicht ca. 175kg
• Antrieb stufenlos
• Motor: n = 750 / 1500min^-1 0,6 / 0,95 kW
• Spindeldrehzahlen 225-4300min^-1
