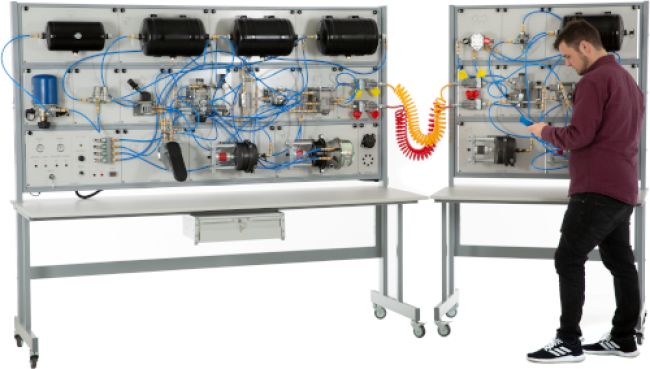

- Druckluftbremsanlage im Nfz
-
Grundlagen der NFZ-Technik
- Grundlagen der Elektronik/Elektrik in der Nfz-Technik (4mm-EloTrain-Stecksystem)
- Grundlagen der Elektrik/Elektronik im Nfz (2mm EloTrain-Stecksystem)
- Gleich- und Wechselstromtechnik (UniTrain)
- Digitaltechnik (UniTrain)
- PWM (UniTrain)
- DC/AC Wandlung (UniTrain)
- Leitungsstranginstandsetzung
- NFZ-Grundlagen der Metalltechnik
- Dieselmotor
- Landwirtschaft 4.0 (Smart Farming)
- 12V-Drehstromgenerator mit Multifunktionsregler (Modulares System)
- 12V-Drehstromgenerator mit Hybridregler (Modulares System)
- Beleuchtungsanlage und Bordnetz
- Grundlagen der Hydraulik und Elektrohydraulik (UniTrain)
-
Hochvolt-Systeme und elektrische Antriebe
- DGUV 209-093 Stufe 2S: Arbeiten an spannungsfreien Hybrid- und Elektronutzfahrzeugen (TruckTrain)
- DGUV 209-093 Stufe 3S: Diagnose und Instandsetzung einer Hochvoltbatterie (TruckTrain)
- DGUV 209-093 Stufe 3S: Externes Zellbalancing zur Instandsetzung einer HV-Batterie
- Messung und Diagnose am elektrischen Antriebsmotor in Elektrofahrzeugen
- HV-Systeme und HV-Klimaanlagen im Elektrofahrzeug (CarTrain)
-
Weiterführende Trainingsysteme zur Vertiefung
- UniTrain Grundausstattung
- Photovoltaik im Elektrofahrzeug (UniTrain)
- Brennstoffzelle als alternatives Antriebskonzept (UniTrain)
- 48V-Bordnetz als Mild-Hybrid System (UniTrain)
- Elektrische HV-Antriebe im Kfz/Nfz und im Zweirad (UniTrain)
- DC/AC Wandlung (UniTrain)
- HV-Batterie mit Smart Relais (UniTrain)
- Realisierung und Funktion einer Pilotlinie im HV-System (UniTrain)
- DC/DC-Abwärtswandler im Inverter (UniTrain)
- DC/DC-Aufwärtswandler im Inverter (UniTrain)
- Sicherer Umgang mit HV-Systemen (UniTrain)
-
Vernetzte Systeme
- UniTrain Grundausstattung
- Digitale Fahrzeugschlüssel - das Smartphone als Alternative
- CAN FD
- Ethernet - Fahrzeugdiagnose und Multimedia
- Datenübertragung mittels RFID
- CAN-Bus
- LIN-Bus
- MOST-Bus (Lichtwellenleiter)
- FlexRay
- Schlüsselloses Öffnen und Starten des Fahrzeugs (Keyless Go, Keyless Entry, Keyless Access, Komfortzugang)
- CAN-Bus in Pkws, Landmaschinen und Nutzfahrzeugen
-
12V-Drehstromgenerator mit Multifunktionsregler (Modulares System)
- Druckluftbremsanlage im Nfz
- Grundlagen der NFZ-Technik
- Dieselmotor
- Landwirtschaft 4.0 (Smart Farming)
- 12V-Drehstromgenerator mit Hybridregler (Modulares System)
- Beleuchtungsanlage und Bordnetz
- Grundlagen der Hydraulik und Elektrohydraulik (UniTrain)
- Hochvolt-Systeme und elektrische Antriebe
- Vernetzte Systeme

12V-Drehstromgenerator inkl. Modul zur Gleichrichtung
Dieser Artikel vereint einen realen 12V-Generator mit einem didaktisch aufbereiten Modul, welches die Steuerung des Generators sowie die Gleichrichtung der Spannung beherbergt. Da diese Elemente aus dem Generator ausgelagert wurden, besitzt der Auszubildende die besondere Möglichkeit, die genaue Funktionsweise im Detail zu analysieren und somit ganzheitlich zu verstehen. An allen Bauteilen des Generators können praxisnahe Fehler simuliert werden, um die Wirkungsweise der Fehler auf die Generator-Ausgangsspannung untersuchen zu können. Neben dem Modul CO3221-1A , erhalten Sie außerdem das Modul CO3221-1C. Beide zusammen stellen eine Funktionseinheit dar.
Besondere Feature:
- Entstehung der 3-Phasen-Wechselspannung im KFZ
- Gleichrichtung der Wechselspannung
- Feldwicklung in Dreieckschaltung
Technische Eigenschaften:
- Für die Versuchsdurchführung wird eine handelsübliche Kfz-Batterie (12V) benötigt
- Leerlaufspannung: 14V
- Strom: 30(60)A
- Anschlussleitung zum Generator 1,5m
- Abmessungen: 297 x 342 x 145mm
- Gewicht: 6,8kg

Ein-Chip Multifunktionsregler
Mit diesem Lehrsystem wird die Energieerzeugung in modernen Kraftfahrzeugen untersucht. In heutigen Compact-Generatoren kommt der Monolithregler zum Einsatz. Dieser sogenannten Multifunktionsregler (MFR), hat heute den Hybridregler weitestgehend ersetzt. Aufeinander aufbauende Experimente führen den Auszubildenden an das Verständnis für die Erzeugung und Verarbeitung elektrischer Energie im Kfz heran.
Der Multifunktionsregler bietet eine Vielzahl von Funktionen. Er wird zur besseren didaktischen Aufbereitung, genau wie die Leistungszenerdioden, separat auf eine Platte montiert. Es werden folgende Funktionen des Reglers durch den Versuch didaktisch aufbereitet und vermittelt:
Batterie-Sensing
- Spannungsregelung über die Anschlussklemmen "S" und direkt an Batterie "+"
Gesteuerte Vorerregung
- Der Vorerregerstrom wird über Pulsweitenmodulierung vom Regler gesteuert
Erkennung "Generator dreht"
- Über eine Phasenspannung wird ab einem bestimmten Spannungspegel erkannt, dass sich der Generator dreht.
Notregelung
- Bei einer Unterbrechung der Batterie-Sense-Leitung erfolgt die Notregelung über B+ des Generators.
Die Fehleranzeigefunktion
- steuert je nach Betriebszustand des Generators die Leuchte
DF-Monitor
- zur Anzeige der Generatorleistung und der Verbesserung der Ladebilanz

Antriebseinheit für Drehstromgenerator mit Drehzahlanzeige und Motorsteuerung
Die Antriebseinheit wurde in industrietypischer Ausführung auf einem schwingungsgedämpften Grundrahmen ausgeführt. Diese besteht aus dem digitalen Steuergerät und dem leistungsstarken Antriebsmotor. Das System vereint neueste Technik mit einfacher Bedienung.
Das Steuergerät beinhaltet folgende Ausstattungsmerkmale:
- Regelt die Leerlaufdrehzahl beim Startvorgang
- Stufenlose Drehzahlregelung
- Steuerbar über optionales Zündschloss
- Digitale Anzeige der Drehzahl
- Antriebsmotor wird direkt über Kompaktstecker mit dem Steuergerät verbunden
- Thermische Überwachung des Motors
- Abmessungen: 297 x 460 x 420mm (HxBxT)
- Gewicht: 18kg
Ein Drehstromanschluss ist nicht erforderlich, da der Antriebsmotor mit 230V versorgt wird.
Der Motor beinhaltet folgende Ausstattungsmerkmale:
- Läuft nach dem Startvorgang wie ein Kraftfahrzeugmotor mit Leerlaufdrehzahl
- Leistungsstarke 1,5kW/230V
- Motor mit Temperaturüberwachung
- Nennstrom: 12A
- Drehzahlbereich: 400 - 4500min-1
- Abmessungen: 360 x 300 x 200mm (BxHxT)
- Gewicht: 21kg

Zündstartschalter mit Sicherungen
Sicherheitszünd-Start-Schalter mit drei Schaltebenen und drei Schaltstellungen zum Bestromen der Klemmen 75, 15 und 50. Es sind 10 Sicherungssteckplätze für Stecksicherungen enthalten, die bei Bedarf mit Kfz-Stecksicherungsautomaten bestückt werden können. Die Anschlüsse für die Sicherungen sind auf 4 mm-Sicherheitsbuchsen herausgeführt und können mit Brückensteckern platzsparend und übersichtlich zur Einspeisung aus der Klemme 15 oder 30 gebrückt werden. Die Spannungsversorgung wird zur besseren didaktischen Übersicht am oberen - und unteren Plattenrand mit einer Farbgebung nach DIN72551hervorgehoben und durchgeführt.
-
Ein- und Ausgänge: 4 mm-Sicherheitsbuchsen
-
Abmessungen: 297 x 228 x 90mm
-
Gewicht: 1kg

Modulares Messinterface
Das modulare Messinterface fügt sich optimal in die modularen Trainingssysteme ein. So verschmilzt es zusammen mit den anderen Modulen zu einer zusammenhängen Einheit und ermöglicht eine umfassende Messung auf mehreren Kanälen. Über die farbcodierten 4mm-Sicherheitsmessbuchsen wird das Interface in Sekundenschnelle mit den Messpunkten des Trainingssystems verbunden. Mittels der USB-Schnittstelle werden die Daten anschließend an die virtuellen Instrumente (Voltmeter, 2-Kanal-Oszilloskop) der Lernumgebung "Labsoft gesendet".
- Farbgebung nach DIN72551 zur didaktischen Unterstützung
- Sicherheitsmessbuchsen farbig an DIN72551 angelehnt
- Ausführung in Anlehnung an Stromlaufpläne in aufgelöster Darstellung mit durchgeführten Leitungen zur Spannungsversorgung zwischen den Platten
- Schnittstelle zur multimedialen Versuchsliteratur – Messwerte können per "drag-and-drop" in die Lernumgebung "Labsoft" übernommen und benutzerspezifisch abgespeichert werden
- Gleichzeitige Messung von 2 Spannungen und einem Stromwert
- Oszilloskopfunktion 3-kanalig gleichzeitig zur Multimeterdarstellung nutzbar
- Messbereiche: Max. 250V (AC/DC) / Max. 15A (AC/DC) bei direkter Messung im Stromkreis
- USB-Schnittstelle
- Externe Stromversorgung, um Messung im Kurzschlussfall zu gewährleisten
- Strommessbereich über Sicherungsautomat abgesichert
- Abmessungen: 228 x 296 x 125mm (BxHxT)
- Gewicht: 2 kg

4mm-Sicherheitsverbindungssatz "Drehstromgenerator"
Dieser Verbindungssatz ist speziell auf das Trainingssystem "Drehstromgenerator" zugeschnitten. Es kann sowohl für die Variante "Hybridregler" als auch für die Variante "Multifunktionsregler" verwendet werden.
Im Lieferumfang sind die folgenden Artikel enthalten:
- 1x Polklemme Plus
- 1x Polklemme Minus
- 1x Batteriekabel Rot
- 1x Batteriekabel Schwarz
- 3x Sicherheitsverbindungsstecker 19/4mm rot mit Anzapfung
- 22x Sicherheitsverbindungsstecker 19/4mm schwarz mit Anzapfung
- 10x Sicherheitsverbindungsstecker 19/4mm weiß mit Anzapfung
- 6x Sicherheitsmessleitung 4mm, 100cm schwarz
- 4x Sicherheitsmessleitung 4mm, 50cm schwarz
- 3x Sicherheitsmessleitung 4mm, 100cm rot
- 1x Sicherheitsmessleitung 4mm, 100cm braun
- 1x Sicherheitsmessleitung 4mm, 25cm rot
- 2x Sicherheitsmessleitung 4mm, 25cm schwarz
- 4x Sicherheits-Adaptermessleitung 4/2 mm, 150 cm rot
- 4x Sicherheits-Adaptermessleitung 4/2 mm, 150 cm schwarz

Batterie AGM 50Ah/12V mit Gehäuse und Sicherungsautomat
Für die maximale Sicherheit, bei gleichzeitig sehr hoher Praxisnähe wurde dieser spezielle Batteriekasten aus Holz entwickelt. In diesem findet eine AGM-Batterie sicheren Halt und kann bequem transportiert werden. Die Anschlüsse der 12V-Batterie wurden nach außen geführt und speziell abgesichert. So kann die Batterie für Anwendungen mit niedrigem Stromverbrauch über 4mm-Sicherheitsbuchsen angeschlossen werden. Bei einem hohen Strombedarf stehen entsprechende Batterieanschlussklemmen inklusive passender Anschlussleitung zur Verfügung.
- AGM Batterie
- Gehäuse aus säurebeständigem Material
- Sicherungsautomat zum Schutz gegen Kurzschlüsse
- 4mm Sicherheitsanschlüsse
- Anschlussklemmen für Batterieleitungen
- inkl. Batterieanschlusskabel (rot/schwarz)
Abmessungen: 325x330x275mm
Gewicht: 23,5 Kg

Zusatzscheinwerfer
Bei dem kompakten Modul "Zusatzscheinwerfer", handelt es sich um ein originales KFZ-Teil aus der Serienproduktion. Dieses kann als Nebelscheinwerfer, Suchscheinwerfer oder für andere Zwecke der Zusatzbeleuchtung eingesetzt werden.
Technische Details:
-
Betriebsspannung: 12V
-
Nebelscheinwerfer: 55 W/H7
-
Ein- und Ausgänge: 4 mm-Buchsen
-
Abmessungen: 297 x 114 x 70mm
-
Gewicht: 1,4kg

Interactive Lab Assistant: Generator mit Multifunktionsregler
Der Multimedia Kurs "Generator mit Multifunktionsregler" beschreibt detailliert die genaue Funktionsweise eines Generators, der seine Ausgangsspannung mit Hilfe eines Multifunktionsreglers reguliert und stellt des Weiteren leicht verständlich ihre besonderen Funktionen vor. Die Theorie wird dabei mittels zahlreicher Animationen, Bilder und Videos leicht verständlich dem Auszubildenden vermittelt. Die interaktiven Versuche sowie die Wissenstests vertiefen und überprüfen die erarbeiteten theoretischen Inhalte und ermöglich so die Vermittlung von essentiellen Diagnosekompetenzen. Auf Grund des praxisnahen didaktischen Konzepts des Kurses, kann das Wissen ohne Umwege auf die Praxis übertragen werden. Die Dokumentation der Messergebnisse ermöglicht dem Auszubildenden auch im Zuge der Prüfungsvorbereitung, dass erarbeitete Wissen zu rekapitulieren.

Prüflampe
Automobil-Spannungsprüfer. Wegen seines geringen Stromverbrauchs von 1,5 mA eignet sich der CAR-CHECK besonders zur Fehlersuche an elektronischen Bauteilen, herkömmliche Prüflampen führen hier oftmals zu Schädigungen. Polaritätsanzeige über 2 LEDs.
- Nennspannungsbereich: 3 - 48 VDC
- Kabellänge: ca. 130 cm
- Gewicht: 0,2kg

Digitalmultimeter Multi 18
Universelles Präzisions-Labor-Multimeter und Temperaturmessgerät mit IR-Datenschnittstelle, für anspruchsvolles, universelles Messen und Registrieren in Ausbildung, Energietechnik, Prozesstechnik u. a.
- 4 ¾-stelliges Multimeter; Auflösung: ±31.000 Digits
- Messkategorie CATII - 1000 V
- Ankopplung an UniTrain-I-System über IR-Datenschnittstelle
- Echteffektivwertmessung TRMS
- Messbereiche Spannung und Strom (AC und DC): 300 mV - 1000 V; 300 µA - 10 A
- dB-Messung
- Widerstandsbereiche: 300 Ohm - 30 M Ohm
- Kapazitätsbereiche 3 nF bis 10.000 µF
- Frequenzmessung bis 100 k Hz, Zähler, Stoppuhr
- Sonderbereiche: °C für Temperatur Messung mit PT100/1000
- Durchgangs- und Diodentest
- Automatische Bereichswahl und Batterieabschaltung, Min/Max und Data Hold-Funktion
- mA - Hochstromsicherung für Nennspannung 1000 V
- Absicherung aller Strommessbereiche (max. 10 A) mittels Schmelzsicherungen
- Display mit Bargraph und Hintergrundbeleuchtung
- Lieferumfang: Gummischutzhülle, Messleitungen, 2 x Ersatzsicherung, 9 V-Batterie, Testzertifikat nach DIN 43751

Schutzhülle für den mobilen Experimentierstand - 3-etagig
Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)
- Schutz der Geräte vor Staub und Feuchtigkeit
- Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
- Farbe: Dunkelgrau matt mit Siebdruck
- Material: Polyamidgewebe mit PU-Beschichtung
- Hochreißfest, imprägniert, abwaschbar, wasserdicht

Mobiler Experimentierstand, Aluprofil, 3-etagig, 6 Steckdosen, 1250x700x1995mm
Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.
Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.
Tischplatte + Ablageboden:
- 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
- Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
- Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
- Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
- Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
- Belag und Umleimer sind PVC frei
- Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker
Gestell:
- 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
- 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
- Nuten zur Aufnahme von industriegenormten Halterungen
- 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
- Freier Platz zur Ergänzung eines Energieversorgungskanals
- Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
- Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
- Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047
Messleitungshalter:
- Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen
PC-Fixierungswinkel:
- Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)
Eigenschaften der Anbauteile:
- Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
- jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
- Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047
Abmessungen:
- Tischplattenhöhe 760 mm
- 1250 x 1970 x 700 mm (B x H x T)
Dieser mobile Experimentierstand wird bereits montiert geliefert.

Hauptscheinwerfer mit Begrenzungsleuchte, Leuchtweitenregulierung, Blinker (rech
Komplette Frontbeleuchtungseinheit mit Leuchtweitenregulierung
Betriebsspannung: 12 V
Funktionseinheiten:
Stellmotor für LWR
Blinkleuchte PY 21W
Abblendlicht H7 55W
Fernlicht H7 55W
Standlicht T 4WEin- und Ausgänge: 4mm Sicherheitsbuchsen
Abmessungen: 297 x 228 x 160mm
Gewicht: 2,4kg

Kfz-Sicherungsautomaten-Satz (10A / 15A)
Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform mit farbigem Handauslöser
- Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus
- Unbeeinflussbare Freiauslösung
- Steckbar in Kfz-Flachsicherungshalter
- Nennspannung 12V
Satz bestehend aus:
- 1x Kfz-Sicherungsautomat 10A
- 1x Kfz-Sicherungsautomat 15A

Modul gehört zum Nutzfahrzeuge und Landmaschinen Paket
Sie haben schon Module und möchten diese erweitern?
Kein Problem...
Weitere Module für das Paket
- Nfz-Technik
- 12V-Drehstromgenerator mit Multifunktionsregler (Modulares System)
