Ausstattung bestehend aus:
1		Schwenkkran Modell 1 Metallgrundausbildung Materialsatz	SE2905-7A
1		Schwenkkran Modell 1 Ausbilderset	SE2905-7N

Ausstattung bestehend aus:
1		Schwenkkran Modell 2 Industriemechanik Azubiset: Relais	SE2905-7F
1		Schwenkkran Modell 2 Industriemechanik ??Lehrerset??: Relais	SE2905-7G

Optionales Zubehör:
1		Schwenkkran Modell 2 Industriemechanik: Erw. LOGO-Pneumatik-Elektrik-Motoren	SE2905-7E
1		Schwenkkran Modell 2 Industriemechanik: Erw. Relais-Pneumatik-Elektrik-Motoren	SE2905-7D

Ausstattung bestehend aus:
1		Schwenkkran Modell 3 Mechatronik: Materialsatz mechanisch und elektrisch	SE2905-7H
1		Schwenkkran Modell 3 Ausbilderset	SE2905-7R

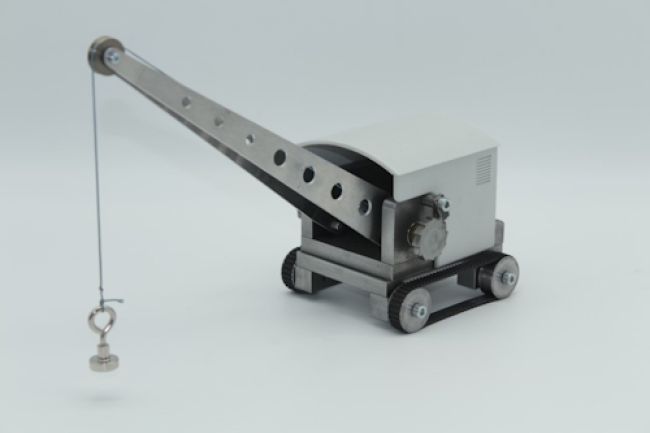

Schwenkkran Modell 1 Metallgrundausbildung Materialsatz

Funktion und Verwendung

Der Schwenkkran Modell 1 ist das Einstiegsmodul eines durchgängigen, modularen Ausbildungsprojekts für die Metall- und Elektrotechnik. In diesem Modell fertigen die Auszubildenden alle Bauteile eigenständig aus dem mitgelieferten Materialsatz – vom Halbzeug bis zum fertig montierten Schwenkkran. Damit vermittelt Modell 1 die grundlegenden Fertigkeiten der spanenden und umformenden Metallbearbeitung in einem motivierenden, ergebnisorientierten Projekt.

Eingesetzt wird das Modul an allgemeinbildenden Schulen (Technik, Werken, MINT-Profile), an Berufsschulen und Ausbildungszentren in der Metallgrundausbildung sowie überall dort, wo praxisnaher Technikunterricht mit einem greifbaren Endprodukt verbunden werden soll. Statt isolierter Einzelübungen entsteht ein vollständiges Werkstück, das die Lernenden über ein ganzes Halbjahr begleitet und am Ende sichtbar „ihr" Ergebnis darstellt.

Vorteile

Ein durchgängiges Projekt statt Einzelübungen: Alle Grundfertigkeiten der Metallbearbeitung werden an einem zusammenhängenden Werkstück erlernt – das motiviert und schafft einen roten Faden.
Vollständiger Materialsatz: Sämtliche Halbzeuge, Norm- und Kaufteile sowie die 3D-Druckvorlagen sind bereits enthalten. Es muss nichts zusätzlich beschafft werden.
Keine 3D-Druck-Kenntnisse erforderlich: Die 3D-Druckteile liegen fertig bei; die STL-Dateien stehen im Download zusätzlich bereit, falls ein eigener Drucker genutzt werden soll.
Rein mechanisch – keine Elektronik nötig: Modell 1 kommt ohne elektrotechnische Vorkenntnisse aus und eignet sich damit ideal für den Einstieg.
Förderfähig und kalkulierbar: Mit einem geringen Einstiegspreis ist das Modul gut über Fördergelder (Digitalpakt, MINT-Förderung) abbildbar; das Lehrerset wird nur einmal benötigt.
Begleitende Lerninhalte: Über CurricuLAB stehen schrittweise multimediale Anleitungen für selbstgesteuertes Lernen im eigenen Tempo zur Verfügung.

Ausstattung und technische Daten

Der Materialsatz enthält alle zur Fertigung des Schwenkkrans benötigten Komponenten:

Sämtliche Halbzeuge zur spanenden und umformenden Bearbeitung
Norm- und Kaufteile für die Montage (Lager, Wellen, Verbindungselemente, Zahnriemen)
Vorgefertigte 3D-Druckdateien im STL-Dateien zum Download
Begleitende didaktische Materialien

Schwenkkran Modell 2 Industriemechanik Azubiset: Relais

Funktion und Verwendung

Das Schülerset komplett bündelt die Materialsätze des Schwenkkran Modell 2 mit Relaissteuerung in einem Paket und bildet damit die vollständige Ausstattung für die Ausbildung zum Industriemechaniker im Bereich Pneumatik und Steuerungstechnik. Es vereint die mechanische Basis mit den Erweiterungen Pneumatik und Relais, sodass die Auszubildenden das gesamte Modell 2 ohne separate Einzelbeschaffung durchlaufen können.

Mit dem Schülerset komplett bauen die Auszubildenden den Schwenkkran mechanisch auf, erweitern ihn um pneumatische Antriebe und verdrahten Relaissteuerungen. So durchlaufen sie in einem durchgängigen Projekt den vollständigen Weg von der mechanischen Grundausbildung bis zur verbindungsprogrammierten Anlagensteuerung. Das Set ist gezielt auf die praxisnahe Vorbereitung der PAL-Facharbeiterprüfung Teil 1 ausgelegt und richtet sich an Berufsschulen und Ausbildungszentren der Metall- und Elektrotechnik sowie ergänzend an Fachhochschulen und Universitäten.

Vorteile

Alles in einem Paket: Mechanik, Pneumatik und Relais sind vollständig enthalten – keine separate Einzelbeschaffung nötig.
Vollständige PAL-Prüfungsvorbereitung: Das Set deckt sämtliche Inhalte der PAL-Facharbeiterprüfung Teil 1 für Industriemechaniker ab.
Durchgängiges Ausbildungsprojekt: Die Auszubildenden erleben den kompletten roten Faden von der mechanischen Grundausbildung bis zur verbindungsprogrammierten Automatisierung an einem einzigen Werkstück.
Wirtschaftlich gebündelt: Das Komplettset fasst alle Einzelmaterialsätze in einem Artikel zusammen und vereinfacht Bestellung und Kalkulation.
Kompetenzaufbau über alle Steuerungsstufen: Von der Fertigung der Metallkomponenten, über die Pneumatik bis zur verbindungsprogrammierten Relaissteuerung (VPS) wird der gesamte Kompetenzbogen abgedeckt.
Industrienahe Standards: Gearbeitet wird mit praxisrelevanten Komponenten und Steuerungslogiken, wie sie auch in der industriellen Praxis vorkommen.

Ausstattung und technische Daten

Das Schülerset komplett (Art.-Nr. SE2905-7F) umfasst folgende Materialsätze von Modell 2 in einem Paket:

Materialsatz Mechanik (Art.-Nr. SE2905-7B) – mechanische Basis
Materialsatz Pneumatik (Art.-Nr. SE2905-7C) – pneumatische Komponenten

Vermittelte Kompetenzen mit dem Schülerset komplett:

Mechanischer Aufbau des Schwenkkrans
Pneumatik und Elektropneumatik
Aufbau und Verdrahtung von Relaissteuerungen (Schaltschrankbau)
Verbindungsprogrammierte Steuerung (VPS)
Vollständige Vorbereitung der PAL-Prüfungsinhalte 2026

Voraussetzung: Aufbauend auf Modell 1 (Metallgrundlagen).
Ergänzend für die Ausbildungsleitung: Lehrerset (Art.-Nr. SE2905-7G).

Schwenkkran Modell 2 Industriemechanik: Erw. LOGO-Pneumatik-Elektrik-Motoren

Funktion und Verwendung

Die Erweiterung LOGO!8 ergänzt den Schwenkkran Modell 2 um die Siemens-Kleinsteuerung LOGO!8 samt zugehöriger Sensorik und bildet damit den technologisch anspruchsvollsten Baustein innerhalb von Modell 2. Aufbauend auf dem Materialsatz Mechanik (Art.-Nr. SE2905-7B) sowie der Erweiterung Pneumatik (Art.-Nr. SE2905-7C) lernen die Auszubildenden hier den Übergang zur speicherprogrammierbaren Kleinsteuerung.

Mit dieser Erweiterung steuern die Auszubildenden die Bewegungen des Schwenkkrans erstmals über eine programmierbare Logiksteuerung. Sie erstellen Steuerungsprogramme, binden Sensoren zur Positions- und Zustandserfassung ein und erleben unmittelbar, wie sich eine Anlage über eine Kleinsteuerung flexibel und effizient automatisieren lässt. Da die Kleinsteuerung LOGO!8 ab 2026 verpflichtender Bestandteil der PAL-Facharbeiterprüfung Teil 1 ist, ist diese Erweiterung für die aktuelle und zukunftssichere Ausbildung zum Industriemechaniker besonders relevant. Eingesetzt wird sie an Berufsschulen und in Ausbildungszentren der Metall- und Elektrotechnik sowie ergänzend an Fachhochschulen und Universitäten im Bereich Steuerungs- und Automatisierungstechnik.

Vorteile

Ab 2026 prüfungsverpflichtend: Die Kleinsteuerung LOGO!8 ist ab 2026 fester Bestandteil der PAL-Facharbeiterprüfung Teil 1 – mit dieser Erweiterung sind die Auszubildenden optimal und zukunftssicher vorbereitet.
Übergang VPS zu SPS: Die Auszubildenden erleben den Schritt von der Relaissteuerung zur speicherprogrammierbaren Kleinsteuerung und verstehen die Vorteile programmierbarer Logik unmittelbar.
Industriestandard Siemens: Mit der LOGO!8 arbeiten die Auszubildenden an einer weit verbreiteten, praxisrelevanten Kleinsteuerung.
Sensorik inklusive: Die zugehörige Sensorik zur Positions- und Zustandserfassung ist Bestandteil der Erweiterung – so wird die Steuerung an realen Eingangssignalen erlernt.
Nahtlose Integration: Die Erweiterung setzt auf Mechanik, Pneumatik und Relais auf und fügt sich in das durchgängige Ausbildungsprojekt ein – ein roter Faden von der Mechanik bis zur programmierten Automatisierung.
Praxisnahe Programmierung: Die Auszubildenden erstellen eigene Steuerungsprogramme und setzen diese direkt an der Anlage um.
Bedarfsgerecht kombinierbar: Die Erweiterung LOGO!8 kann einzeln beschafft oder als Teil des kompletten Schülersets (Art.-Nr. SE2905-7F) bezogen werden.

Ausstattung und technische Daten

Der Materialsatz LOGO!8 (Art.-Nr. SE2905-7E) enthält die Siemens-Kleinsteuerung LOGO!8 sowie die zugehörige Sensorik zur Erweiterung des Schwenkkrans Modell 2.

Einordnung innerhalb von Modul 2:

Materialsatz Mechanik (Art.-Nr. SE2905-7B) – mechanische Basis (Voraussetzung)
Materialsatz Pneumatik (Art.-Nr. SE2905-7C) – pneumatische Erweiterung
Materialsatz Relais (Art.-Nr. SE2905-7D) – Relaissteuerung und Verdrahtung
Materialsatz LOGO!8 (Art.-Nr. SE2905-7E) – diese Erweiterung
Schülerset komplett (Art.-Nr. SE2905-7F) – Mechanik und Pneumatik in einem Set
Lehrerset (Art.-Nr. SE2905-7G) – für die Ausbildungsleitung

Vermittelte Kompetenzen mit der Erweiterung LOGO!8:

Grundlagen der speicherprogrammierbaren Kleinsteuerung
Programmierung der Siemens LOGO!8
Einbindung und Auswertung von Sensorik
Übergang zur speicherprogrammierten Steuerung
Automatisierung der Anlagensteuerung des Schwenkkrans
Vorbereitung der PAL-Prüfungsinhalte im Bereich Kleinsteuerung

Schwenkkran Modell 2 Industriemechanik: Erw. Relais-Pneumatik-Elektrik-Motoren

Funktion und Verwendung

Die Erweiterung Relais ergänzt den Schwenkkran Modell 2 um die Relaissteuerungstechnik und ist damit ein zentraler Baustein der Ausbildung zum Industriemechaniker. Aufbauend auf dem Materialsatz Mechanik (Art.-Nr. SE2905-7B) und der Erweiterung Pneumatik (Art.-Nr. SE2905-7C) lernen die Auszubildenden hier, Relaissteuerungen aufzubauen, zu verdrahten und zur Ansteuerung des Schwenkkrans einzusetzen.

Mit dieser Erweiterung realisieren die Auszubildenden die Steuerung der Kranbewegungen erstmals über eine klassische verbindungsprogrammierte Steuerung (VPS). Sie verdrahten Schaltschränke, verschalten Relais zu logischen Schaltungen und erleben unmittelbar, wie sich Steuerungslogik in einer realen Anlage umsetzen lässt. Eingesetzt wird die Erweiterung vor allem an Berufsschulen und in Ausbildungszentren der Metall- und Elektrotechnik sowie ergänzend an Fachhochschulen und Universitäten im Bereich Steuerungs- und Automatisierungstechnik. Sie ist gezielt auf die praxisnahe Vorbereitung der PAL-Facharbeiterprüfung Teil 1 ausgelegt.

Vorteile

Praxisnahe Steuerungstechnik: Die Auszubildenden bauen reale Relaissteuerungen auf und binden sie in ein funktionierendes Gesamtsystem ein – statt isolierter Übungsschaltungen.
PAL-prüfungsrelevant: Die Inhalte der Relaissteuerung entsprechen genau den Anforderungen der PAL-Facharbeiterprüfung Teil 1 für Industriemechaniker.
Grundlage der verbindungsprogrammierten Steuerung (VPS): Die Relaistechnik bildet das Fundament für das Verständnis von Steuerungslogik und schlägt die Brücke zur späteren Kleinsteuerung LOGO!8.
Nahtlose Integration: Die Erweiterung setzt direkt auf Mechanik und Pneumatik auf und fügt sich in das durchgängige Ausbildungsprojekt ein – ein roter Faden von der Mechanik bis zur Steuerung.
Schaltschrankbau und Verdrahtung: Die Auszubildenden erlernen den fachgerechten Aufbau und die Verdrahtung von Steuerungen, wie sie auch in der industriellen Praxis vorkommen.
Bedarfsgerecht kombinierbar: Die Erweiterung Relais kann einzeln beschafft oder als Teil des kompletten Schülersets (Art.-Nr. SE2905-7F) bezogen werden.
Vollständige Anleitungen: Der Aufbau wird schrittweise dokumentiert und lässt sich auch ohne umfangreiche Vorkenntnisse in der Steuerungstechnik umsetzen.

Ausstattung und technische Daten

Der Materialsatz Relais enthält die Komponenten zum Aufbau und zur Verdrahtung von Relaissteuerungen zur Erweiterung des Schwenkkrans Modell 2.

Einordnung innerhalb von Modell 2:

Materialsatz Mechanik (Art.-Nr. SE2905-7B) – mechanische Basis (Voraussetzung)
Materialsatz Pneumatik (Art.-Nr. SE2905-7C) – pneumatische Erweiterung
Materialsatz Relais (Art.-Nr. SE2905-7D) – diese Erweiterung
Materialsatz LOGO!8 (Art.-Nr. SE2905-7E) – Siemens-Kleinsteuerung inkl. Sensorik
Schülerset komplett (Art.-Nr. SE2905-7F) – Mechanik und Pneumatik in einem Set
Lehrerset (Art.-Nr. SE2905-7G) – für die Ausbildungsleitung

Vermittelte Kompetenzen mit der Erweiterung Relais:

Grundlagen der Relaissteuerung
Aufbau und Verdrahtung von Steuerungen (Schaltschrankbau)
Verschaltung von Relais zu logischen Schaltungen
Verbindungsprogrammierte Steuerung (VPS)
Einbindung der Relaissteuerung in die Anlagensteuerung des Schwenkkrans
Vorbereitung der PAL-Prüfungsinhalte im Bereich Steuerungstechnik

Voraussetzung: Materialsatz Mechanik (Art.-Nr. SE2905-7B); sinnvoll ergänzt durch die Erweiterung Pneumatik (Art.-Nr. SE2905-7C).

Schwenkkran Modell 3 Mechatronik: Materialsatz mechanisch und elektrisch

Funktion und Verwendung

Der Schwenkkran Modell 3 ist die Ausbaustufe für die Ausbildung zum Mechatroniker und führt das modulare Lernkonzept in die vollständige Automatisierungs- und IoT-Technik. In diesem Modul bestücken und löten die Auszubildenden die Steuerungsplatine selbst, nehmen die Elektronik in Betrieb und steuern den Schwenkkran anschließend vollautomatisch – wahlweise über das Bedienpult oder per WiFi über einen Browser.

Der Kran wird über einen Microcontroller vom Typ ESP32 gesteuert und bewegt sich über vier Achsen: zwei Schwenkachsen, eine Seilwinde und eine Linearachse, ergänzt um einen pneumatischen Schalengreifer. Die Achskinematik ist der eines Industrieroboters nachempfunden, wie er in vielen Branchen zum Einsatz kommt. Die Auszubildenden programmieren reale Bewegungsabläufe, binden Sensorik ein und erleben Industrie-4.0-Konzepte praxisnah an einem voll beweglichen Modell. Eingesetzt wird Modell 3 an Berufsschulen und Ausbildungszentren der Mechatronik sowie an Fachhochschulen und Universitäten – dort insbesondere, weil der offene Quellcode (Arduino IDE / C++) eigene Erweiterungen und Forschungsanwendungen ermöglicht.

Vorteile

Vollständige Automatisierungstechnik: Von der bestückten Platine bis zur programmierten Bewegung durchlaufen die Auszubildenden die gesamte Kette der Mechatronik in einem Projekt.
Platine selbst löten: Die Auszubildenden bestücken und verlöten die Steuerungsplatine eigenständig und erlernen so praxisnah die Elektronikfertigung.
IoT-Steuerung über den Browser: Der Schwenkkran lässt sich per WiFi geräteunabhängig über eine Weboberfläche steuern – kein anderer Ausbildungskran bietet diese Funktion.
Offene Plattform (ESP32 / Arduino): Der offene Quellcode ermöglicht eigene Erweiterungen, das Anbinden zusätzlicher Sensoren und das Modifizieren des Web-Interfaces – ideal für Hochschulen und Forschungsgruppen.
Industrierobotik-Analogie: Mit vier Achsen und Linearachse bildet der Kran die Kinematik eines Industrieroboters ab und macht Achskinematik programmier- und verstehbar.
Hand- und Automatikbetrieb: Der Kran kann manuell verfahren oder über ein selbst erstelltes Programm mit bis zu zehn Wegpunkten automatisch betrieben werden.
Durchgängiges Ausbildungsprojekt: Modell 3 vollendet den roten Faden von der Metallgrundausbildung (Modell 1) über die Steuerungstechnik (Modell 2) bis zur vollständigen Mechatronik.

Nachhaltige Nutzung: Passende Ersatzteilsets (Mechanik, Elektronik, Antrieb/Pneumatik) sichern den langfristigen Einsatz und vermeiden einen Totalverlust bei Defekten.

Ausstattung und technische Daten

Der Materialsatz Mechanik/Elektronik (Art.-Nr. SE2905-7H) enthält die mechanischen und elektronischen Komponenten zum Aufbau des vollautomatisierten Schwenkkrans.

Zentrale Komponenten:
