Brennstoffzellentechnik Advanced

Brennstoffzelle mit DC-Wandler

Experimentierplatte mit Brennstoffzellenstack, bestehend aus 10 in Reihe geschalteten Zellen. Die Platte enthält alle Funktionselemente für den Betrieb einer autonomen Brennstoffzellenversorgung. Ein integrierter DC-DC-Wandler mit Überstrombegrenzung erzeugt aus der lastabhängigen Spannung der Brennstoffzelle eine stabilisierte 12V Spannung. Das integrierte Interface misst alle relevanten Größen, steuert die Abläufe und überwacht die sicherheitsrelevanten Parameter.

• Brennstoffzellenstack

• Nennleistung / maximale Leistung: 40W / 50W

• Leerlauf- / Nennspannung: 9V / 5V

• Nennstrom / maximaler Strom: 8A / 10 A

• Wasserstoffverbrauch bei Nennleistung: 580 Nml/min.

• Lüfter mit verstellbarer Drehzahl

• Schnellkupplungsanschluss für Wasserstoffzufuhr

• Durchflussmesser für Wasserstoff

• Spülventil mit Schlauchanschluss

• Anschluss für Wasserstoffzufuhr-Magnetventil über 9-pol. S-Sub Buchse

• Steckernetzteil, 12 V, stabilisiert

• 4 Stück 4mm-Sicherheitsbuchsen

• Statusanzeigen über 2 x LED

• Hauptschalter und Taster START

• CD mit Interactive Lab Assistent „Brennstoffzellentechnik“

• Mikroprozessorsteuerung

• 7 Stück 4-stellige 7-Segment-Anzeige

• RS485-Schnittstelle

• USB-Schnittstelle

• Abmessungen: 297 x 460 x 350mm (HxBxT)

• Gewicht: 6,8kg

Elektronische Last 200W/20V/10A

Elektronische Last für alle Versuche zur Brennstoffzellentechnik. Die elektronische Last arbeitet im Konstantstrommodus und hält den Laststrom, unabhängig von Spannungsschwankungen konstant auf dem eingestellten Wert. Die zusätzlich integrierten Lampen in Form einer Ampel werden als 12V Verbraucher eingesetzt

• Elektronische Last
• Max. Dauerleistung: 200W
• Spannungsbereich: 1,2 … 20 V DC
• Max. Strom: 10 A
• Regelgenauigkeit: 0,1%
• 2 Status LED
• Lüfterkühlung
• Sollwert über 10-Gang-Potentiometer oder über RS485
• Netzschalter, Schalter LAST EIN /AUS
• 2 x RS485-Schnittstelle
• Mikroprozessorsteuerung
• 4-stellige 7-Segment-Anzeige
• Überlast- und Übertemperaturüberwachung
• Leistungsaufnahme Lampen 3 x 2,7W
• Schalter für Ampel mit 3 Stellungen: AUS/AN/AUTO
• Abmessungen: 297 x 460 x 350mm (HxBxT)
• Gewicht: 5kg

Metallhydridspeicher mit Magnetventil

Metallhydridspeicher mit Magnetventil, Druckregler und Manometer zur Versorgung der Brennstoffzelle. Der Metallhydridspeicher dient der reversiblen Zwischenspeicherung von gasförmigem Wasserstoff. Zum Befüllen wird ein Electrolyseur benötigt.

• Metallhydridspeicher mit Absperrventil und Schnellkupplung

• 1-stufiger Druckregler mit Manometer

• Magnetventil, stromlos geschlossen

• Wasserstoffanschlußleitung 1/8 ´´ mit Schnellkupplungssystem

Die Lieferung des Metallhydridspeichers erfolgt mit einer separaten Lieferung, da er als Gefahrgut gilt.

Interactive Lab Assistant: Brennstoffzellentechnik - Advanced

Die multimediale Lern-, Mess- und Experimentiersoftware vermittelt anschaulich das komplette Wissen rund um die Brennstoffzelle, liefert Experimentieranleitungen, visualisiert alle Messungen und gibt Feedback auf die eingegebenen Lösungen. Physikalische Grundlagen werden durch leicht verständliche Animationen vermittelt. Der Interactive Lab Assistant bildet zusammen mit den virtuellen Instrumenten eine komfortable Experimentier- und Messumgebung.

• Interaktive Versuchsaufbauten

• Animierte Theorie

• Messwerte und Grafiken können per Drag und Drop in der Versuchsanleitung gespeichert werden

• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle

• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen

• Labsoft-Browser, Kurssoftware und virtuelle Instrumente

• Kursdauer: ca. 7 h

Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II

Beidseitig berührungsgeschützt

• Sicherheitsstecker + Sicherheitsbuchsen im 19 mm-Abstand
• Durchgangswiderstand max. 6 mΩ
• Bemessungsdaten: 1000 V / 32 A CAT II
• Farbe schwarz


Sicherheitsmessleitung 4mm, 50cm rot, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: rot
• Länge: 50 cm
• Leitungsquerschnitt 2,5 mm ²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

Sicherheitsmessleitung 4mm, 50cm schwarz, 600 V, CAT III ~ 1000 V, CAT II / 32A

Sicherheitsmessleitung, mit stapelbaren, berührungssicheren 4 mm-Steckern

• Farbe: schwarz
• Länge: 50 cm
• Leitungsquerschnitt 2,5 mm²
• Bemessungsdaten: 600 V CAT III, ~ 1000 V CAT II, 32 A
• Hohe Lebensdauer und hohe Anzahl der Steckzyklen des Kontaktteils bei minimalem Übergangswiderstand
• Die Stecker erfüllen die Anforderungen der Norm IEC EN 61010-031

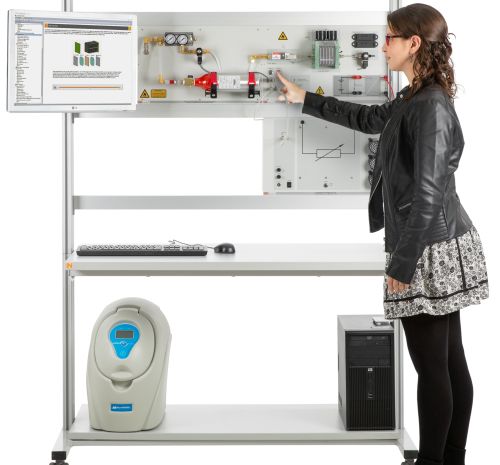

Mobiler Experimentierstand, 3-etagig, 6 Steckdosen, (1250 x 1970 x 700 mm)

Hochwertiger, fahrbarer Experimentier- und Demostand der SybaPro Reihe mit Aluprofil-Tischbeinen und unterer Ablageplatte.
Dieser Wagen ist für die Aufnahme von Hängeunterschränken geeignet und kompatibel zu allen An- und Ausbauteilen des SybaPro Systems.

Im Lieferumfang sind ein Ablageboden, ein Winkel zu PC-Fixierung sowie ein Messleitungshalter enthalten.

Tischplatte + Ablageboden:

• 30 mm-Platten aus hochverdichteter, mehrschichtiger Feinspanplatte nach DIN EN 438-1
• Farbe Grau, RAL 7035, mit beidseitiger, 0,8 mm leichtstrukturierter Schichtstoffbelag (Resopal) nach DIN 16926
• Beständig gegen eine Vielzahl von Chemikalien und Reagenzien, wie verdünnte Säure und Laugen
• Hitzeunempfindlich, z.B. gegen flüssiges Lötzinn sowie punktförmige Erwärmung durch Lötkolben oder Zigarettenglut
• Einfassung der Platte mit massiver, schlagzäher Schutzkante aus 3 mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047
• Belag und Umleimer sind PVC frei
• Spannungsversorgung mit 6-fach Steckdosenleiste, montiert unterhalb der Tischplatte, 2 m Zuleitung und Schuko-Stecker

Gestell:

• 2 Alu-Strangpressprofil mit Vielnutprofilierung 1800 x 120 x 40 mm (BxHxT)
• 8 gleichwertige Nuten im Alu-Strangpressprofil (3 je Seite + 1 je Kopfseite)
• Nuten zur Aufnahme von industriegenormten Halterungen
• 4 Stück Alu H-Profile, 1150 mm, für 3-etagige Anordnung von DIN A4 Experimentierplatten
• Freier Platz zur Ergänzung eines Energieversorgungskanals
• Tischfüße aus Rechteckrohr mit 4 lenkbaren Doppelrollen, davon 2 gebremst
• Tischzarge aus stabiler, umlaufender Rechteckrohrkombination
• Säurebeständige Epoxidharzbeschichtung von ca. 80 µm, Farbe RAL 7047

Messleitungshalter:

• Breite 200 mm mit 12 Kabelführungsnuten zur Aufnahme von 48 x 4 mm-Sicherheitsmessleitungen

PC-Fixierungswinkel:

• Mit 3 angeschraubten Gummistopper, Maße ca. 65 x 65 x 114 mm (fixiert den PC von oben)

Eigenschaften der Anbauteile:

• Messleitungshalter und PC-Fixierungswinkel sind in der Montagehöhe am Aluprofil verstellbar
• jeweils links oder rechts montierbar, inklusive Befestigungsmaterial
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80 µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 760 mm
• 1250 x 1970 x 700 mm (B x H x T)

Dieser mobile Experimentierstand wird bereits montiert geliefert.

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5 x 7,5 cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15 kg / 33 lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480 mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Tastaturadapter als Erweiterung für Flachbildschirmhalter

Tastaturadapter zur Verwendung in Kombination mit Flachbildschirmhaltern

• Montage zwischen Monitor und Aufnahme des Flachbildschirmhalters
• Variable 3-stufige Höhenanpassung durch mehrere vorgebohrte Aufnahmelöcher
• Aufnahmelöcher doppelreihig zur Verwendung mit VESA 75 und VESA 100-Standard
• Tastaturplatte für komfortable und ergonomische Bedienbarkeit um ca. 30° abgeschrägt
• Tastaturplatte als Fallschutz vorne 11 mm aufgekantet inkl. Handgriff
• Variable 2-stufige Tiefenbefestigung der Tastaturplatte möglich (252/276 mm)
• Extra breite Tastaturplatte (640 mm) erlaubt zusätzlich die Ablage einer Maus
• Tastaturplattentiefe 172 mm
• Inkl. zweier Kabelclips zur geführten und gebündelten Kabelverlegung
• Maximale Belastbarkeit 10 kg
• Maße 360x640x276 mm (H x B x T)

Dieser Adapter sollte nur in Verbindung mit Monitorhaltern bis 15 kg Tragkraft verwendet werden.

Display zur Ausstattung Brennstoffzellen

Beschriftungsdisplay 1250 x 500 mm mit fotorealistischem Farbdruck.

Zur Befestigung an Aluminiumprofilen mobiler Experimentierstände mit einer Breite von 1250 mm.
Komplett mit Befestigungsmaterial und Metallverstärkung der Ecken.
Abmessungen:
1225 x 500 x 5mm (BxHxT)

Schutzhülle für den mobilen Experimentierstand - 3-etagig

Schutzhülle für den mobilen Experimentierstand 3-etagig (ST7200-3A)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht
