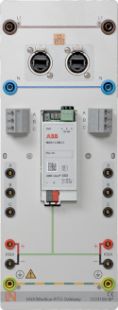

KNX/Modbus-RTU Gateway

KNX Modbus Gateway zum bidirektionalem Datenaustausch zwischen Modbus RTU- und KNX-Geräten. Es ist universell einsetzbar, unterstützt eine Vielzahl von Modbus- und KNX-Datentypen. Keine zusätzliche Modbus Versorgungsspannung notwendig. Die Stromversorgung erfolgt über den KNX-Anschluss. Modbus / KNX sind galvanisch getrennt.

Ideal zur Integration von weiteren Geräten (z.B. PV-Wechselrichter, Wallbox) über Modbus TCP ins KNX-Netzwerk.

Funktionen:

• KNX Modbus Gateway RTU485 mit bis zu 200 frei konfigurierbaren Kanälen
• Als Modbus-Master oder -Slave einsetzbar. Slave ID für jeden Kanal separat auswählbar
• Einfache Skalierungseinstellungen mittels mathematischer Funktionen. Wertebereichsumrechnungen für jeden Kanal einstellbar
• Multi Read Funktionalität Modbus-seitig. Read/Write Funktion mit 2 Objekten pro Kanal
• Wertevergleicher Blöcke mit je 4 Vergleichswerten und Operationen
• Meldetexte zur Darstellung des Geräte-Status.

Technische Daten:

• Anzahl Modbus Teilnehmer:  32
• Physikalische Modbus Schnittstelle:  RS485, 2-Draht
• Spannungsversorgung Modbus:  Integriert über KNX-Bus
• Modbus-Übertragungsart:  RTU, ASCII
• Abschlusswiderstand:  120 Ω, zuschaltbar
• Verfügbare Produktdatenbanken:  ab ETS 5
• Spezifikation KNX Schnittstelle:  TP-256 mit Long Frame Unterstützung
• Versorgungsspannung: KNX-bus
• Ein- / Ausgänge: 2mm Sicherheitsbuchsen
• Abmessungen: 294x114x60mm
• Gewicht: 0,8 Kg
