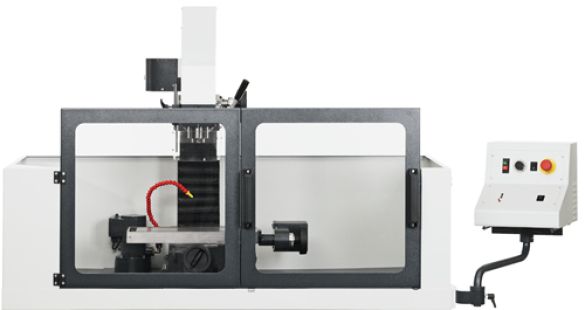

Fräsmaschine mit professional-Frässoftware

Die CNC Fräsmaschine ist sowohl konventionell als auch im CNC Betrieb einsetzbar. Zum Lieferumfang gehören:

• Antriebsleistung 1,4 k W, 230 V, 50/60 Hz
• Spindeldrehzahl 140 - 3000 U/min
• Arbeitstisch 450 x 180 mm
• Werkzeugaufnahme MK2
• Längsweg X-Achse 260 mm
• Vertikalweg Z-Achse 280 mm
• Querweg Y-Achse 150 mm
• Verfahrgeschwindigkeit: X- und Y-Achse 30-1200 mm/min, Z-Achse 30-800 mm/min
• Schutzhaube schwenkbar
• Fräskopf beidseitig um 90° schwenkbar
• Feinvorschub in der Z-Achse
• Bohr-Tiefenanschlag
• Verbindungskabel zwischen PC und Steuerung
• Steuereinheit mit integrierten Bedienelementen und Vorschubmotoren werkseitig angebaut
• Kugelrollspindeln für alle 3 Achsen
• Sicherheits-Maschinen Kabine mit integrierter Kühlmitteleinrichtung
• PC-Koppelplatine 0-10 V für Drehzahlregulierung am Motor 1,4 K W über PC

Professional-Frässoftware

Die mitgelieferte professional-Frässoftware ermöglicht auf einfachster Weise von der Konstruktion eines Produktes zum fertigen Werkstück zu gelangen. Auch komplexe Konturen können durch die komfortable und einfache Bedienung aus einer beliebigen Zeichnung in DXF oder HPGL Format an die CNC Fräsmaschine zur Bearbeitung übergeben werden. Zudem hat der Anwender die Möglichkeit, Zeichnungen direkt in der Software zu erstellen oder das Werkstück über G + M Funktionen zu programmieren.
Funktionsumfang:

• Programmeingabe nach DIN 66025 mit G- und M- Funktionen, sowie graphische Programmierung
• 3D- oder 2D- Simulation des Bearbeitungsvorganges mit dargestelltem Werkzeug
• Automatische CNC Programmerstellung
• Handbedienfeld
• Dialogorientierte Bedienerführung
• Datenübernahme aus DXF, HPGL oder STL Dateien und Umwandlung in ein lauffähiges Programm
• Eingabe von Technologierwerten
• Konturerstellung mittels integrierten CAD Modul, inklusive Bemaßung
• Maschinenunabhängige Programmerstellung: Es können CNC-Programme auf mehreren PC unabhängig von der CNC Fräsmaschine erstellt werden, d.h. während der Bearbeitung des Werkstückes an der CNC Fräsmaschine können parallel an anderen PC neue Programme erstellt werden.
• Für die Erstellung der Programme und zur Ansteuerung der CNC Fräsmaschine wird ein PC (nicht im Lieferumfang) benötigt.
• Abmessungen: 670 x 900 x 610 mm³ (HxBxT)
• Gewicht: ca. 200 kg
