Artikel Nr.: CO4204-7N

Kurs Leistungselektronik 1: Netzgeführte Stromrichter, 3-phasig

Lieferumfang:

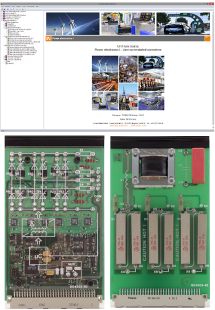

  • 1 Experimentierkarte mit Thyristoren und Dioden zum Aufbau netzgeführter Stromrichterschaltungen inklusive mikrokontrollergesteuerter Ansteuerung

  • 1 Experimentierkarte mit ohmsch, induktiver und kapazitiver Last

  • CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

  • Kennenlernen der wichtigsten messtechnischen Größen der Leistungselektronik

  • Kennenlernen von Aufbau und Funktionsweise von Leistungshalbleitern und deren Ansteuerung

  • Kennenlernen von Aufbau und Funktionsweise von ein- und dreiphasigen Gleichrichtern

  • Aufnahme der Betriebskennlinien von ungesteuerten Stromrichterschaltungen: M1, M2, M3, B2, B6

  • Aufnahme der Steuer- und Betriebskennlinien von halbgesteuerten Stromrichterschaltungen: B2HZ, B2HA, B2HK, B6HA, B6HK

  • Aufnahme der Steuer- und Betriebskennlinien von vollgesteuerten Stromrichterschaltungen: M1C, M2C, M3C, B2C, B6C

  • Aufnahme von Steuer- und Betriebskennlinien von ein- und dreiphasigen Wechselstromstellern

  • Messung und Analyse von Leistungen der Stromrichterschaltungen

  • Analyse der Größen mittels FFT

  • Kursdauer: ca. 5 h
