Artikel Nr.: CO4204-7X

Kurs Elektrische Maschinen 6: Linearmotor

Lieferumfang:

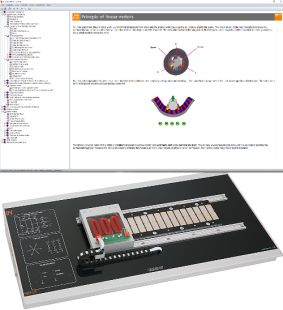

Experimentierboard mit:

  • Eisenlosem, transparentem Linearmotor

  • Verfahrweg ca. 340mm

  • Integrierte mikrocontrollergesteuerte Ansteuerung

  • Leistungsendstufe mit einer Ausgangsleistung von 35W

  • Visualisierung des Ansteuervektors

  • Analogen Hallsensoren zur Positionserfassung

  • CD-ROM mit Labsoft-Browser und Kurssoftware



Lerninhalte:

  • Funktionsprinzip und Wirkungsweise des Linearmotors kennen lernen

  • Die Bedeutung der Begriffe "Lorenzkraft" und "Induzierte Spannung" kennen lernen

  • Einsatzbereiche von Linearmotoren kennen lernen

  • Verschiedene Bauformen von Linearmotoren erklären

  • Vor- und Nachteile von Linearmotoren im Vergleich zu Rotationsmaschinen benennen

  • Bestimmung der Motorkonstanten

  • Positionieren mit Linearmotor

  • Verschiedene Verfahren zur Positionsbestimmung kennen lernen (Encoder, Hall Sensoren)

  • Den Unterschied zwischen absoluter und relativer Positionierung kennen lernen

  • Bestimmung der Position (absolut und relativ) mit Hilfe analoger Hall-Sensoren

  • Kursdauer: ca. 4,5 h
