0 ArtikelProjektarbeit Frequenzumrichter

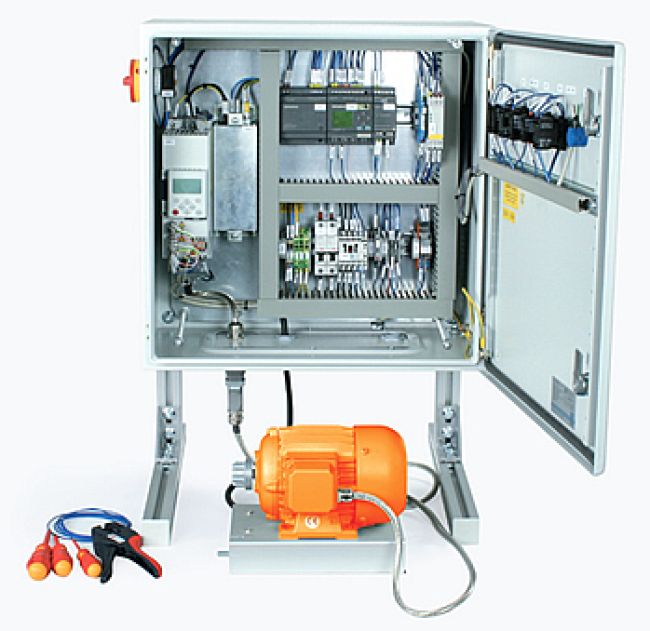

Das Trainingssystem vermittelt praxisnah den Aufbau und die Verdrahtung industrieller Komponenten in einem Schaltschrank. Durch den Einsatz von Frequenzumrichter und Kleinsteuerung lassen sich industrietypische Projekte aufbauen, parametrieren und testen.
- Elektrische Maschinen (UniTrain)
- Leistungselektronik (UniTrain)
-
Elektrische Maschinen 300W
- EEM 2-3 Gleichstrommaschinen 300 W
- EEM 3-3 Wechselstrommaschinen 300 W
-
EEM 4-3 Asynchronmaschinen 300W
- EEM 4.1-3 Käfigläufermotor 300W
- EEM 4.2-3 Dahlandermotor 300W
- EEM 4.3-3 Drehstrommotor mit 2 getrennten Wicklungen 300W
- EEM 4.4-3 Drehstrommotor mit Schleifringen 300W
- EEM 4.5-3 Fehlersuche an elektrischen Maschinen 300W
- EEM 4.6-3 Schutz elektrischer Maschinen 300W
- EEM 4.7-3 Industrielle Schützsteuerungen für elektrische Maschinen 300 W
- EEM 5-3 Synchronmaschinen und Netzsynchronisation 300W
- EEM 10-3 Zerlegbarer Drehstrommaschinensatz 300W
- EEM 11-3 Energiesparende Antriebe 300W
- ENT 3 Ein- und Dreiphasen Transformatoren
- ECM 1 Predictive Maintenance und Condition Monitoring elektrischer Antriebe 300W
- EPE Leistungselektronik und didaktische Antriebe 300W
- Erstellung von Antriebsreglern mit MATLAB- Simulink 300W
-
Industrielle Antriebstechnik 300W
- EDT 17-3 Sanftanlauf an Drehstrommaschinen 300W
- EDT 25.1-3 Antriebe mit Frequenzumrichter Siemens G120 1-phasig
- EDT 25.2-3 Antriebe mit Frequenzumrichter Siemens G120 3-phasig
- EDT 33-3 Positionieren mit Linearachse 300W
- EDT 34-3 Positionieren mit Synchron-Servoantrieben
- EDT 51-3 Motorschutz / Motormanagement 300W
- Elektrische Maschinen 1kW
- Leistungselektronik und didaktische Antriebe 1kW
- Erstellung von Antriebsreglern mit MATLAB - Simulink 1kW
- Industrielle Antriebstechnik 1kW
- Fachpraktische Ausstattungen
- Praxisnahe Herstellung eines Schaltschranks mit Frequenzumrichter
- Alle notwendigen Komponenten sind in der Ausstattung vorhanden
Industrieller Schaltschrank mit Fußgestell
Industrieller Schaltschrank vorbereitet für Projektarbeiten.
- Schaltschrank 500 x 500 x 300mm (HxBxT)
- Montageplatte aus verzinktem Stahlblech
- Ausschnitt für die Aufnahme eines Bedienfelds
- Fußgestell aus Profilen zur Einstellung der optimalen Arbeitshöhe
Materialsatz Projektarbeit Frequenzumrichter
Der Materialsatz beinhaltet alle notwendigen Komponenten des Schaltschranks zum Aufbau des Projektarbeit Frequenzumrichter.
- Frequenzumrichter 8400 0,37kW
- EMV Filter
- Logo Steuerung
- Netzteil für Logo 2,5A
- Programiersoftware für Logo
- Leistungsschütz
- Notausschaltgerät
- Hauptschalter
- Bedien- und Meldeelemente
- Potentiometer
- Verdrahtungsklemmen
- Beschriftungsmaterial
Arbeitsmaterial Projektarbeit Frequenzumrichter
- 100m Schaltlitze 0,5qmm, dunkelblau
- 20m Schaltlitze 1,5qmm, schwarz
- 15m Schaltlitze 1,5qmm, hellblau
- 9m Schaltlitze 4qmm, grün/gelb
- 6m abgeschirmte Motorleitung
- 6m abgeschirmte Steuerleitung
- Satz Aderendhülsen
Drehstrom-Asynchron Motor 0,37kW mit industriellem Anschluss 230/400V
Der Motor ist in industrietypischer Ausführung auf einem schwingungsgedämpften Grundrahmen ausgeführt. Eine spezielle Kupplung ermöglicht das werkzeuglose und spielfreie Kuppeln zwischen Motor und Maschinenprüfsystem.
- Wirkungsgradklasse: IE2
- Nennspannung: 400/230 V, 50 Hz
- Nennstrom: 0,95 A / 1,65 A
- Nenndrehzahl: 1400 min-1
- Nennleistung: 0,37 kW
- cos phi: 0,76
- Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Elektronic Drive Data)
- Abmessungen: 340 x 200 x 250 mm (BxHxT)
- Gewicht: 7 kg
Handbuch EPL 25 Projektarbeit Frequenzumrichter
Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-Rom mit zusätzlichem Schülerhandbuch mit Aufgaben- und Arbeitsblättern.
Ausführung:
-
Theoretisches Hintergrundwissen
-
Farbige CAD-Zeichnungen für Versuchsaufbauten und Schaltungen
-
Aufgaben- und Arbeitsblätter
-
Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier
Lerninhalte:
-
Erstellung und Analyse des Schaltplans
-
EMV-gerechter Aufbau und Verdrahtung des Schaltschranks mit Industriekomponenten
-
Inbetriebnahme
-
Abnahme nach DIN EN
-
Schutzleitermessung
-
Isolationsmessung
-
Parametrierung des Frequenzumrichters
-
Programmierung der Kleinsteuerung LOGO
Isolationsmesser Insu 10
Das analog-digital Isolationswiderstands- und Durchgangsprüfgerät wird für alle Isolationsmessungen an elektrischen Anlagen und Geräten eingesetzt, wie z.B. Haushaltsgeräte, Kabel, Motoren, Transformatoren, usw.
- Isolationswiderstand Messbereiche von 10 k Ohm bis 999 M Ohm
- Wählbare Prüfspannungen 50 V/100 V/250 V/500 V/1000 V
- Widerstandmessungen 0,01 Ohm bis 99,9 Ohm
- Spannungsmessungen >25 V bis 600 V AC/DC
- "Anlage unter Spannung" Überwachung >25 V bei jeder gewählten Funktion
- Automatische Entladung von Kondensatorschaltungen nach dem Test
- Min/Max Speicherung
- Messwertspeicher, letzte 50 Messungen
- Einstellbare Grenzwertüberwachung (Go/No Go) für M Ohm-Bereich
- Einstellbare Messzeit für Isolationswiderstandsmessung von 10 sec. bis 5 min.
- Durchgangsprüfung mit programmierbarem Grenzwert des Durchgangswiderstands und akustischem Signal
- Stoppuhrfunktion
- Blown Fuse Indication
- Auto power off
- Lieferumfang: Satz Messkabel, Satz Klemmen, Satz Batterien 6 X 1.5 V, IEC LR6; Gummischutzhülle, Testzertifikat nach DIN 43751
Digitalmultimeter Multi 13S
Universelles Labor-Multimeter und Temperaturmessgerät mit IR-Datenschnittstelle, für anspruchsvolles, universelles Messen und Registrieren in Ausbildung, Energietechnik, Prozesstechnik uvm.
- 3 ¾-stelliges Multimeter; Auflösung: ±3.100 Digits
- Messkategorie CATII - 1000 V
- Ankopplung an UniTrain-System über IR-Datenschnittstelle
- Messbereiche Spannung und Strom: 30 mV - 1000 V DC, 3V - 1000 V AC; 3 mA - 16 A DC; 30 mA - 10 A AC
- Widerstandsbereiche: 30 Ohm - 30 MOhm
- Sonderbereiche: °C für Temperatur Messung mit PT 100/1000 (PT 100/100 nicht im Lieferumfang, optionales Zubehör)
- Durchgangs- und Diodentest
- Automatische Bereichswahl und Batterieabschaltung, Min/Max und Data Hold-Funktion
- Hochstromsicherung für Nennspannung 1000 V
- Absicherung des Strom-Messbereiches bis 300 mA mittels Schmelzsicherung
- Display mit Bargraph und Hintergrundbeleuchtung
- Lieferumfang: Gummischutzhülle, Messleitungen, Ersatzsicherung, 9 V-Batterie, Testzertifikat nach DIN 43751.
Werkzeugkoffer -Elektrotechnik-
Lederkoffer mit Dokumententasche und Schultertragriemen speziell für die Belange von Auszubildenden bestückt. Die Kanten sind mit Alu-Winkeln verstärkt und im Boden befindet sich eine stabile verzinkte Blechbodenwanne. Die Front- und Rückseite des Koffers sind getrennt aufklappbar. er Koffer besitz abschließbare Schlösser. Bestückt ist der Koffer mit folgenden Werkzeugen:
- 1 Telefonzange, gerade
- 1 Seitenschneider
- 1 Abisolierzange
- 1 Kabelschere
- 2 Kreuzschlitz-Schraubendreher PZ
- 2 Kreuzschlitz-Schraubendreher PH
- 3 Elektriker-Schraubendreher
- 1 Spannungsprüfer
- 1 Kabelmesser
- 1 Jokari-Kabelmesser
- 1 Taschensäge PUK
- 1 Gliedermaßstab
- 1 Bleistift
- 1 Schlosserhammer
- 1 Wasserwaage
- 1 Malerspachtel
- 1 Gipsmulde
- 1 Pinsel
- Abmessungen: 440x240x340 mm (LxBxH)
- Gewicht: 5,0kg
Mobiler SybaPro Labortisch mit Steckdosenleiste, 1250x760x700mm (BHT)
Der mobile, Aluprofil- Beistelltisch ist speziell zur Aufnahme transportabler Ausbildungssysteme konzipiert. Er kann mit zusätzlichen Komponenten (z.B. Monitorhalter, PC-Halter, Alu-Profilverlängerungen) bestückt werden. dadurch kann er sehr schnell und einfach an feststehende Experimentierplätze angepasst werden.
Dieser mobile Experimentierstand wird bereits montiert geliefert.
- Aluminiumprofil mit integrierten Nuten zum Befestigen verschiedenster Anbauteile (z.B. PC-Halter, Alu-Profilverlängerungen)
- 4 lenkbare Doppelrollen, davon 2 gebremst
- Tischplatte 1210x30x700mm (B x H x T)
- Platten mit hochverdichteter mehrschichtige Feinspanplatte nach DIN EN 438-1; Farbe hellgrau; mit beidseitig 0,8mm leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926
- Einfassung der Tischplatten mit massiver, schlagzäher Schutzkante aus 3mm dickem, durchgefärbtem Kunststoff der Farbe RAL7047
- Belag und Umleimer sind PVC frei
- Untergebaute abschaltbare Steckdosenleiste, 5-fach
- Tischplattenhöhe 760mm
Modul EPL 25 gehört zum Industrieller Schaltschrankbau Paket
