Drehmaschine mit professional-Drehsoftware

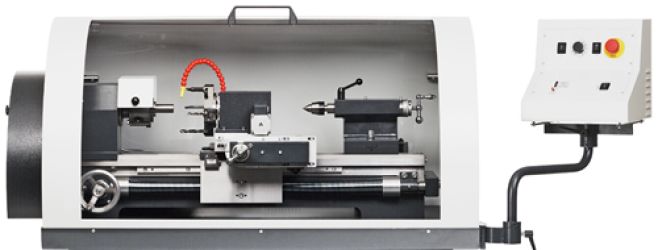

Die CNC Drehmaschine ist sowohl konventionell als auch im CNC Betrieb einsetzbar. Zum Lieferumfang gehören:

• Dreibacken Drehbankfutter Ø 100 mm mit Dreh- und Bohrbacken
• Mitlaufende Körnerspitze MK2
• mit gehärtetem Prismengussbett
• Reitstock mit Schnellverstellung
• Antriebsleistung 1,4 k W, 230 V, 50 Hz
• Spindeldrehzahl 30 - 2300 U/min
• Hauptspindeldurchlass Ø 20 mm
• Wechselrädersatz zum Gewindeschneiden für metrische (0,4-4,0 mm) und zöllige (10-32 G/") Gewinde
• Wendeherzgetriebe für Links- oder Rechtsgewinde
• 2 automatische Längsvorschübe/Leitspindelantrieb
• Spitzenweite 600 mm - Spitzenhöhe 135 mm
• Verbindungskabel zwischen PC und Steuerung
• Steuereinheit mit integrierten Bedienelementen und Vorschubmotoren werkseitig angebaut
• Kugelrollspindeln für beide Achsen, incl. Leitspindelabdeckung, ermöglicht sehr hohe Steigungs- und Positioniergenauigkeit
• Sicherheits-Maschinen Kabine mit integrierter Kühlmitteinrichtung und Steuerungskasten mit Maschinen-Bedienelementen: die Sicherheitskabine dient zur Unfallverhütung
• Automatischer 8-fach Werkzeugwechsler:
• mit dem Werkzeugwechsler werden die Werkzeuge im CNC Betrieb automatisch gewechselt:
• für 4 Außenbearbeitungswerkzeuge Querschnitt 10x10 mm
• für 4 Innenbearbeitungswerkzeuge Aufnahmebohrung Ø 16 mm

Professional-Drehsoftware

Die mitgelieferte professional-Drehsoftware ermöglicht auf einfachster Weise von der Konstruktion eines Produktes zum fertigen Werkstück zu gelangen. Auch komplexe Konturen können durch die komfortable und einfache Bedienung aus einer beliebigen Zeichnung in DXF oder HPGL Format an die CNC Drehmaschine zur Bearbeitung übergeben werden. Zudem hat der Anwender die Möglichkeit, Zeichnungen direkt in der Software zu erstellen oder das Werkstück über G + M Funktionen zu programmieren. Die Software bietet zudem die Möglichkeit einer automatisierten Fertigung durch den Einsatz des Werkzeugwechslers, Gewindeschneiden im CNC Betrieb, den Einsatz eines elektronischen Handrades sowie höhere Verfahrgeschwindigkeiten.
Funktionsumfang:

• Programmeingabe nach DIN 66025 mit G- und M- Funktionen, sowie graphische Programmierung
• 3D- oder 2D- Simulation des Bearbeitungsvorganges mit dargestelltem Werkzeug
• Automatische CNC Programmerstellung
• Handbedienfeld
• Dialogorientierte Bedienerführung
• Datenübernahme aus DXF, CAD, HPGL, STL Dateien und Umwandlung in ein lauffähiges Programm
• Eingabe von Technologierwerten
• Konturerstellung mittels integrierten CAD Modul, inklusive Bemaßung
• Maschinenunabhängige Programmerstellung: Es können CNC-Programme auf mehreren PC unabhängig von der CNC Drehmaschine erstellt werden, d.h. während der Bearbeitung des Werkstückes an der CNC Drehmaschine können parallel an anderen PC neue Programme erstellt werden.
• Für die Erstellung der Programme und zur Ansteuerung der CNC Drehmaschine wird ein PC (nicht im Lieferumfang) benötigt.
• Abmessungen: 490 x 1215 x 500 mm³ (HxBxT)
• Gewicht: 150 kg

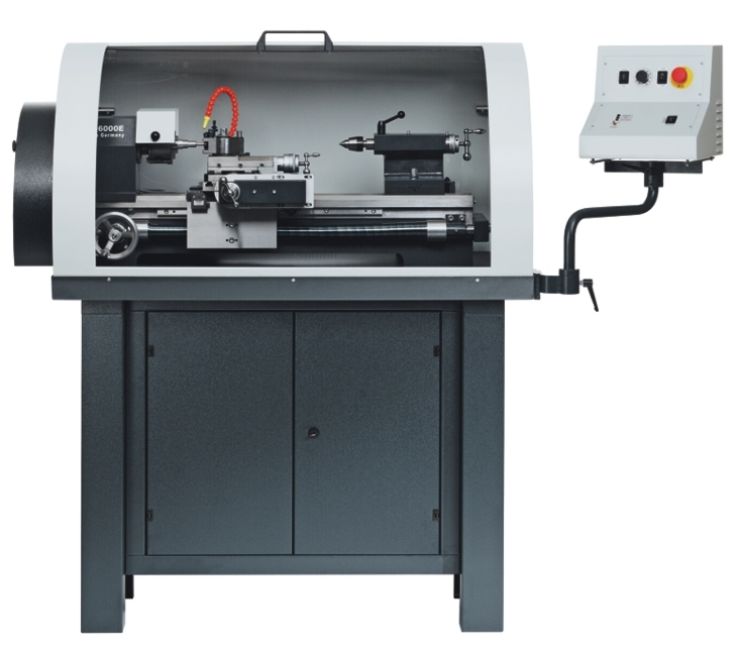

Unterschrank für CNC Werkzeugmaschinen

Unterschrank aus pulverbeschichtetem Stahlblech mit abschließbarer Tür und 2 herausnehmbaren Einlegeböden.

Inklusive Nivellierelemente: die Schwing- und Dämpfungselemente verhindern ein Wandern der Maschine oder des Werkzeugmaschinenschranks und dienen der genauen Höheneinstellung bei unebenen Aufstellflächen.

• Abmessungen: 450 x 1060 x 850 mm³ (HxBxT)
• Gewicht: 58 kg

Werkzeugsatz mit Material für Drehmaschinen

Klemmhalter-Satz 7-teilg, Querschnitt 10x10 mm

• Jeder Drehstahl wird mit Wendeschneidplatte aus Hartmetallqualität geliefert.
• Inklusive Rohmaterial zur Herstellung von IMS Werkstücken

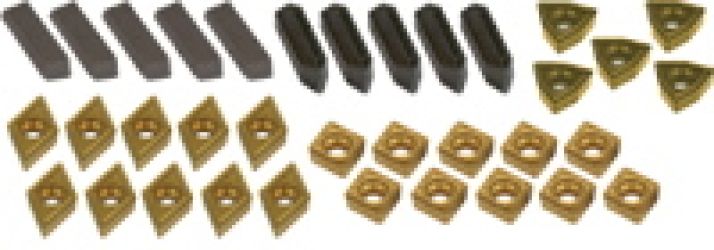

Satz Schneidplatten für Drehmaschinen

Satz Wendeschneideplatten aus Hartmetallqualität als Ersatz passend zum Werkzeugsatz (LM9713)

Bestehend aus:

• 10 Stück Ersatzwendeplatte
• 10 Stück Ersatzwendeplatte
• 5 Stück Ersatzwendeplatte
• 5 Stück Ersatzwendeplatte
• 5 Stück Ersatzabstechmesser 75 x 8 mm Stechbreite 2 mm
• Wendeplattenschrauben
• Werkzeugschlüssel

Handbuch CIM1 Inbetriebnahme einer Drehmaschine

Hochwertiges, gebundenes und farbiges Lehrerhandbuch mit stabilem Rücken und Lösungen. CD-Rom mit weiteren Handbüchern zum Roboter.

Ausführung:

• Theoretisches Hintergrundwissen
• Druck auf hochwertigem Color-Copy Papier100 g/qm, Buchdeckel 210 g/qm Glossy-Papier

 Lerninhalte:

• Einrichten der Maschine
• Parameter editieren
• Anbindung an die Drehmaschine
• Werkzeugwechsler bestücken
• Werkzeugspeicher
• Werkzeuge einrichten
• Programmierung in CAD
• Programmierung in G-Code
• Drehen eines Bolzens

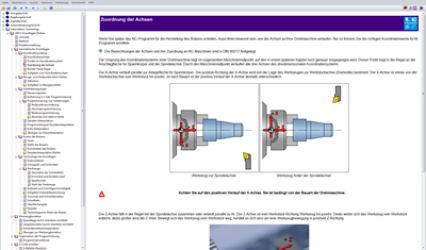

Interactive Lab Assistant: CIM1 Grundlagen Drehen

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der Zerspanungstechnik. Geometrische und technologische Grundlagen werden durch bildliche Darstellungen und Animationen leicht verständlich.

Besonderheiten:

• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Labsoft-Browser und Kurssoftware

Automatisierungsrüstsatz CNC Drehmaschine

Bestehend aus:

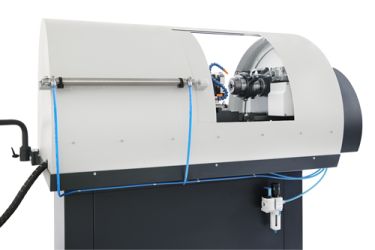

• Druckluftanschluss der Werkzeugmaschine mit Versorgungs- und Wartungseinheit.
• Elektromagnetische Ventile zur Ansteuerung durch eine SPS
• Pneumatisches Spannzangen-Schnellspannfutter zum automatischen Spannen von Werkstücken
• Spannbereich 1 - 30 mm
• Spannzange Ø 20 mm
• Pneumatisch öffnende Schutztür an der Rückseite der Sicherheits-Maschinen Kabine

Verdichter, geräuscharm (Kompressor)

Sehr geräuscharme Druckluftanlage mit Motorkompressor, Thermoschalter und automatischem Druckschalter. Behälter aus Spezialstahl mit Sicherheits- und Rückschlagventil, Kontrollmanometer, Kondensatorentleerung, Absperrhahn und Wartungseinheit

• Motorleistung: 0,34 k W
• Ansaugleistung: 50 l / min
• Stromaufnahme bei 8 bar: 2,9 A
• Druck: 8 bar
• Behälterinhalt: 15 l
• Geräuschpegel: 40 d B(A) / 1 m
• Betriebsspannung: 230 V AC
• inkl. Schlauch- und Verbindersatz
• Abmessungen: 500 x 410 x 410 mm (HxBxT)
• Gewicht: 19 kg

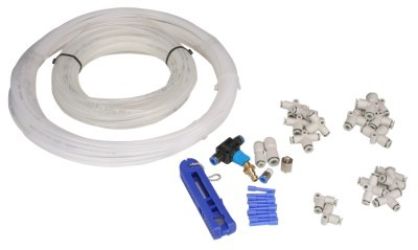

Schlauch- und Zubehörsatz für mechatronische Systeme

Universeller Schlauch- und Zubehörsatz mit den notwendigen Kleinteilen und Adaptern zum Anschluss eines Kompressors an die mechatronischen Systeme.

• 1 x Kompressoranschluss mit Steckhülle 8 mm
• 1 x Steckreduzierung 6 mm / 8 mm
• 1 x Steckreduzierung 4 mm / 6 mm
• 2 x Winkelsteckverbinder 4 mm
• 5 x T-Steckverbinder 4 mm
• 5 x T-Steckverbinder 6 mm
• 5 x T-Steckverbinder mit Reduzierung 6 mm / 4 mm
• 20 m PU-Schlauch 4 mm
• 10 m PU-Schlauch 6 mm
• 10 Verschlussstopfen für Steckverbinder 4 mm
• 1 x 3/2 Wege Handventil, 5 mm
• 1 x Schlauchschneider

In Gebieten mit hoher Luftfeuchtigkeit sollte zur Kondenswasservermeidung der Membrantrockner mit Wasserabscheider verwendet werden.

Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider

Membrantrockner, eine zuverlässige, wirksame und wirtschaftliche Alternative um Druckluft zu trocknen.

• Kompakt und leicht
• Keine Stromversorgung erforderlich
• Eingebauter Schalldämpfer für geringere Geräuschentwicklung der Auslassluft
• Keine Vibrationen oder Wärmebildung

Luftfilter, hochwertiger MINI Filter Wasserabscheider

• Beidseitig Innengewinde 1/4"
• Halbautomatischer Entwässerung
• Hochwertige 50 Micro Filterung
• Saubere Druckluft
• Filterelement wechselbar
• Kompakte Bauform

Inbusschlüsselsatz

Winkelschraubendreher Satz 8 teilig

• Chrom-Vanadium- Stahl

• Vernickelt

• Abgewinkelt

• Schlüsselenden gefast

• ISO 2936

• Kunststoff-Schiebekassette

• Schlüsselweiten in mm 2 - 2,5 - 3 - 4 - 5 - 6 - 8 - 10

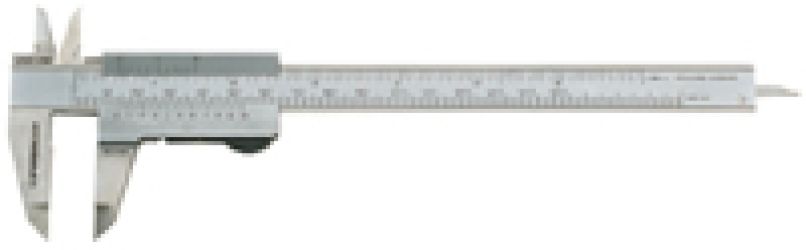

Messschieber L= 150 mm

Taschenmessschieber Präzisionsausführung

• Genauigkeit nach DIN 862
• Nichtrostender Stahl
• Ableseteile mattverchromt
• Kontrastreiche Skalierung
• Hauptteilung tiefergelegt
• Für Innen-, Außen- und Tiefenmessung
• Vollständig gehärtet
• Schnabellänge: 40 mm
• Ablesegenauigkeit: 0,05 mm
• Messbereich: 150 mm
• Mit Momentfeststellung

Drehmaschinen Programmiersoftware mit 3D-Simulation

Professional-3D-Programmiersoftware

Die CNC Drehmaschine LM9712 lässt sich direkt  mit der „Drehmaschinen Programmiersoftware mit 3D-Simulation“, durch den Einsatz eines integrierten, speziell auf diese Drehmaschine angepassten Postprozessors, programmieren.

Die professional-Drehsoftware ermöglicht auf einfachste Weise von der Konstruktion eines Produktes zum fertigen Werkstück zu gelangen. Die Programmierung kann in PAL, Fanuc oder ISO G-Code durchgeführt werden. Zudem hat der Anwender die Möglichkeit, den in PAL oder Fanuc programmierten Quellcode über einen Postprozessor in ISO G-Code umzuwandeln. Nach der Programmierung kann das Programm in 3D simuliert werden. Mögliche Fehler in der Programmierung richten somit keinen Schaden am Werkzeug an. Die Software bietet zudem die Möglichkeit einer automatisierten Fertigung durch den Einsatz des Werkzeugwechslers, Gewindeschneiden im CNC Betrieb, den Einsatz eines elektronischen Handrades sowie höhere Verfahrgeschwindigkeiten.
Funktionsumfang:

• Programmeingabe nach DIN 66025 mit G- und M- Funktionen, sowie PAL-Programmierung
• 3D Simulation des Bearbeitungsvorganges mit dargestellte Maschine und Werkzeug
• Datenübernahme aus PAL oder Fanuc Quellcode und Umwandlung in ein lauffähiges G-Code Programm
• Eingabe von Technologierwerten
• Maschinenunabhängige Programmerstellung: Es können CNC-Programme auf mehreren PC unabhängig von der CNC Drehmaschine erstellt werden, d.h. während der Bearbeitung des Werkstückes an der CNC Drehmaschine können parallel an anderen PC neue Programme erstellt werden.
• Schneidenradiuskompensation
• Klassenraumlizenz mit 15 Arbeitsplatzinstallationen (mit einem Netzwerkdongle)
• Für die Erstellung der Programme und zur Ansteuerung der CNC Drehmaschine wird ein PC (nicht im Lieferumfang) benötigt.
• Sprachen: Englisch, Spanisch
