CGC 1 Grafcet Lab

CGC 1 Grafcet Lab

GRAFCET ist eine nach EN 60848 normierte grafische Beschreibungssprache zur Darstellung von Abläufen. Als Nachfolger des Funktionsplans nach DIN 40719 findet sie hauptsächlich Anwendung in der Automatisierungs-, Chemie- und Verfahrenstechnik.

GRAFCET ähnelt der grafischen Ablaufsprache (AS) nach EN 61131 für SPSen, ist aber als technologieunabhängige Spezifikationssprache zur Planung und Beschreibung von Abläufen eine Abstraktionsebene höher.

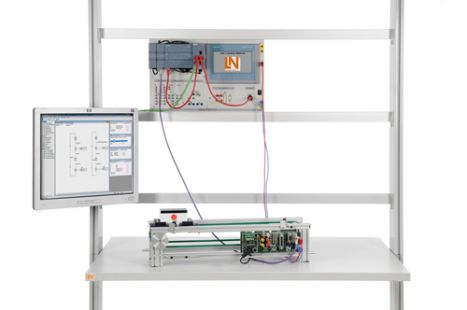

Das Prozessleitsystem Grafcet Lab ermöglicht die grafische Eingabe von GRAFCET-Plänen. Die integrierte Soft-SPS setzt diese Pläne direkt um in Steuerungen/Ablaufsteuerungen. In einer GRAFCET-Ansicht werden die aktuellen Zustände der Abläufe farblich unterschieden und können so überwacht werden.
